這台 iPhone 6Plus 估計天氣太熱，在山坡上的河邊跑去戲水了.......
外觀看起來還好，依送件的說，手機有泡水，曾經換過電池，但還是不開機

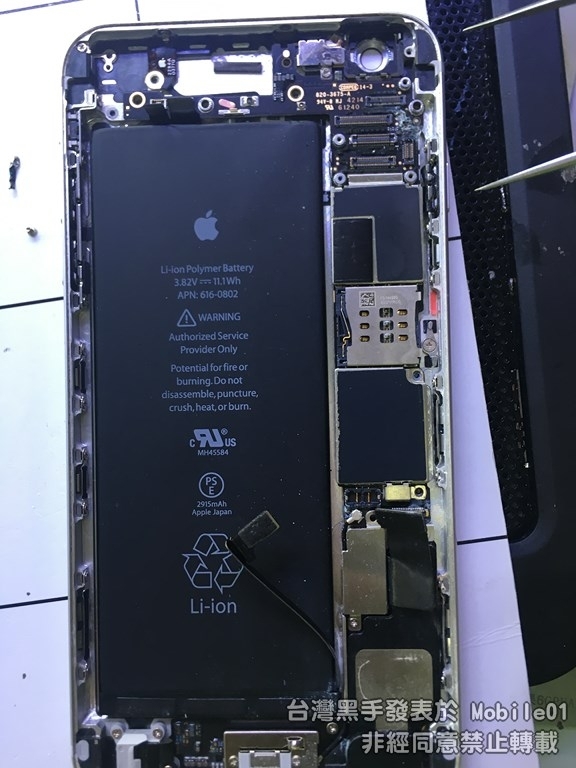

打開之後，我看到這個模樣，心都涼了一半......

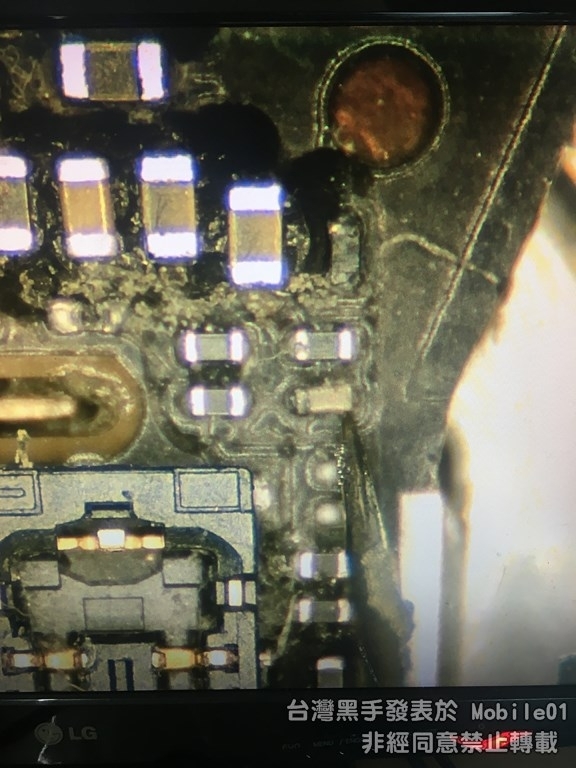

指紋、後鏡頭供電被攻陷

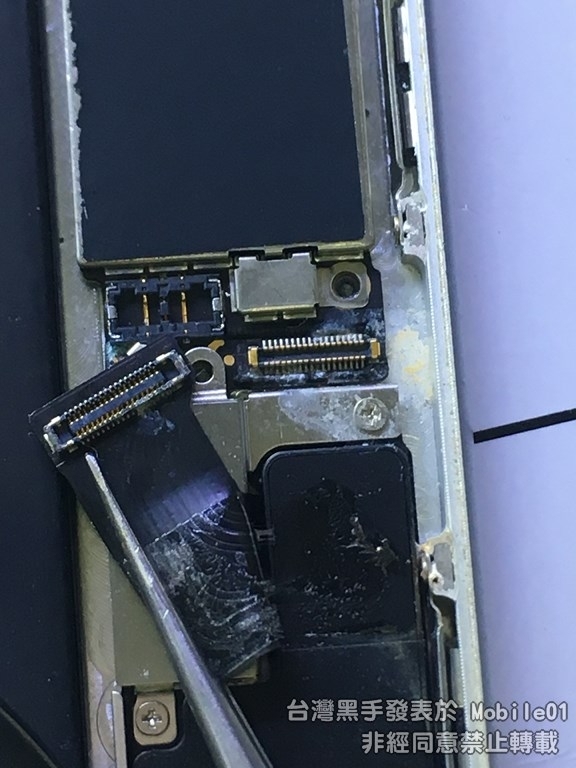

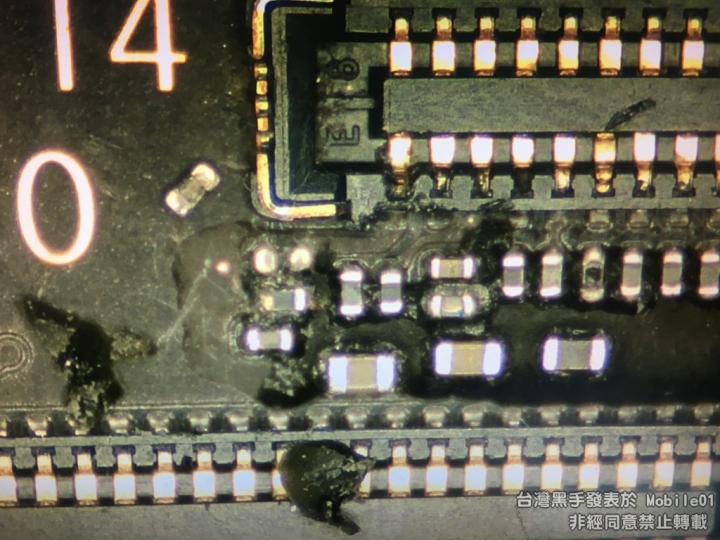

尾插、電池座、功放被攻陷....
後鏡頭本體被攻陷
NAND FLASH 以及 RF、WIFI、BT 被攻陷
機殼、尾插本體被攻陷

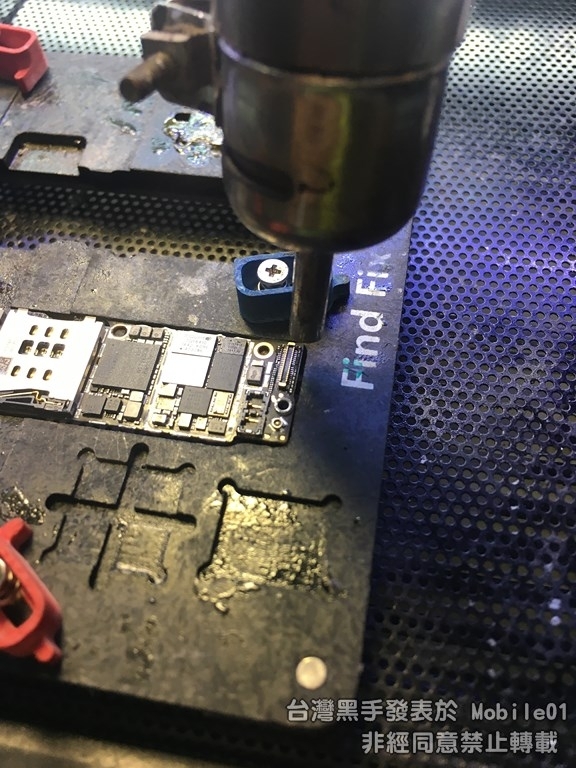

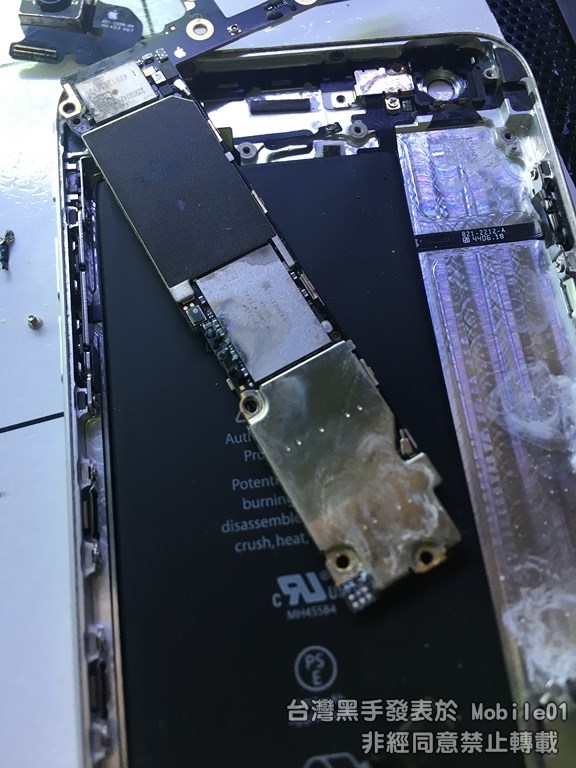

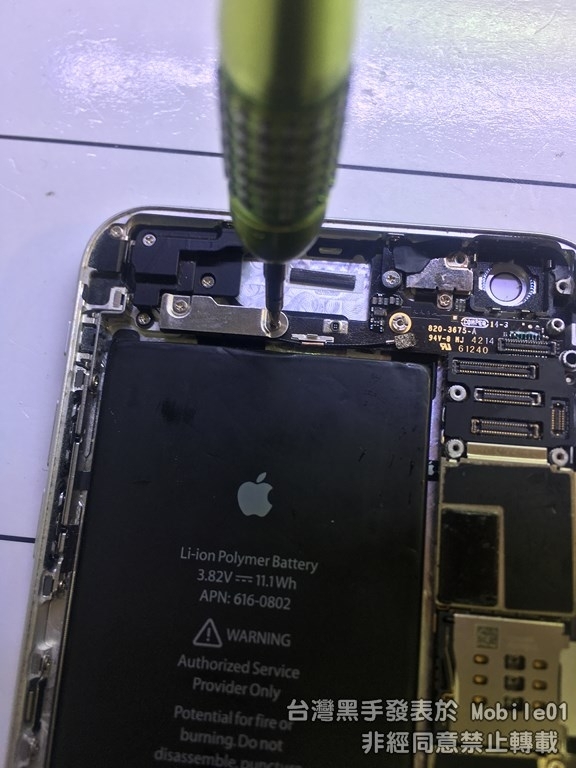

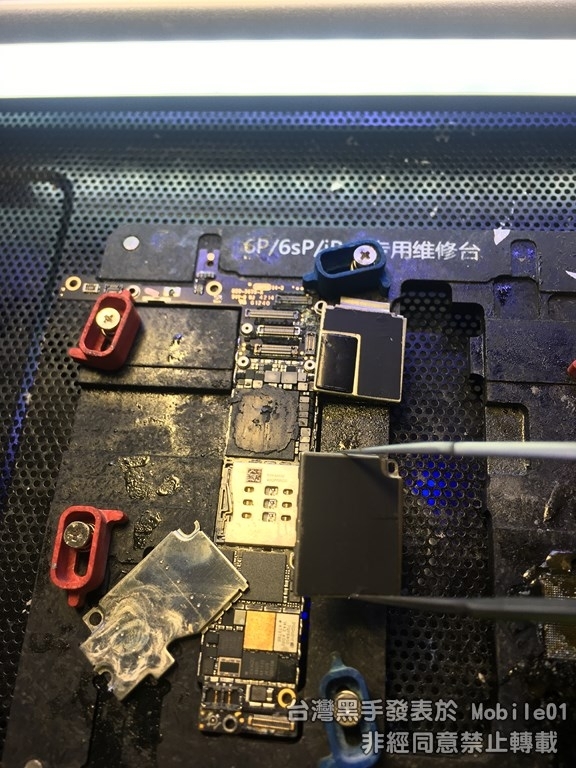

老實說，我不見議，在這樣的情況去，做一個電池更換的動作，先使用熱風槍將金屬蔽避板取下
因為泡水的面積大，非常大～～不像是浸水或者落水的，像是去河邊游泳的，必需將全部的金屬蔽避板取下
這裡是唯一看起來比較完整的

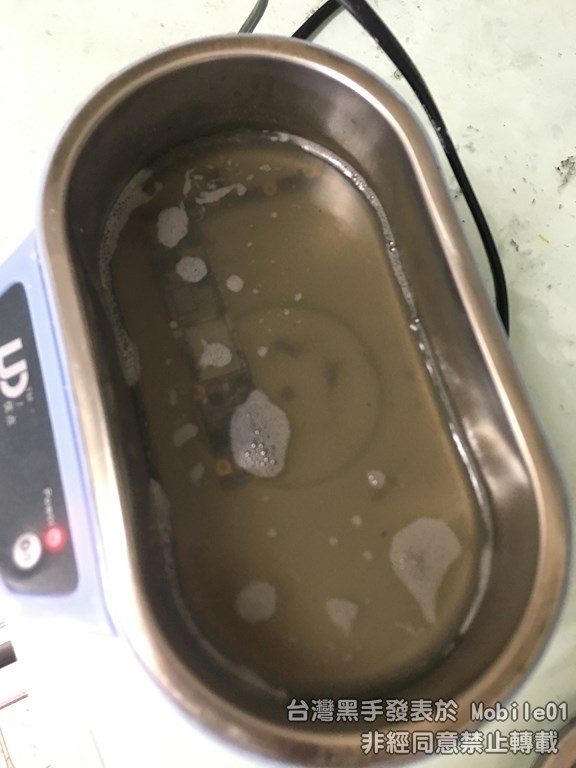

這個就使用有機溶劑，直接丟超音波洗靜處理，雖然這瓦數不太足，但勉強能用就好了，沒錢買好東西，沒辦法
在清理的過程，我注意到了面板的部份，我懷疑指紋也被攻陷了，因為他看起來就是賊眉鼠眼的
真的！指紋跟延伸線也被攻陷了～～

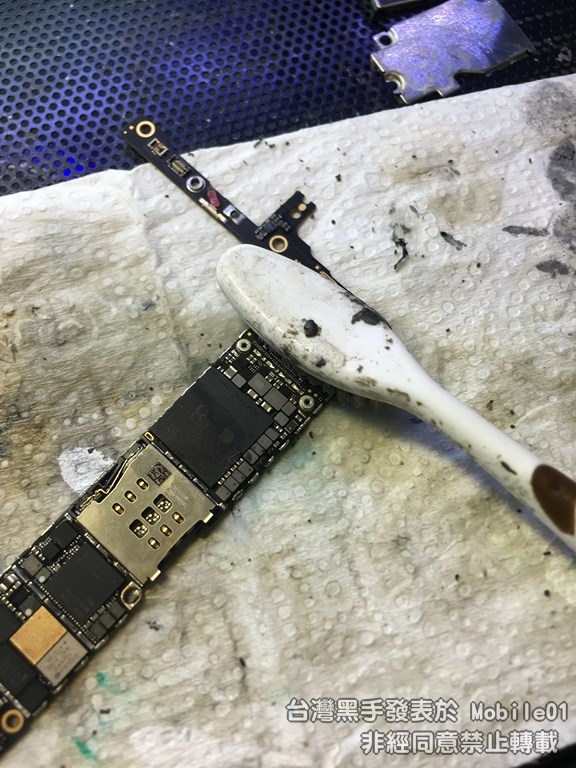

這個不能丟超音波，先用牙刷處理一下好了
疑！怎麼變成黃色的了（這該不會是掉在....）
取出後，在次使用有機溶劑，在做一個整理

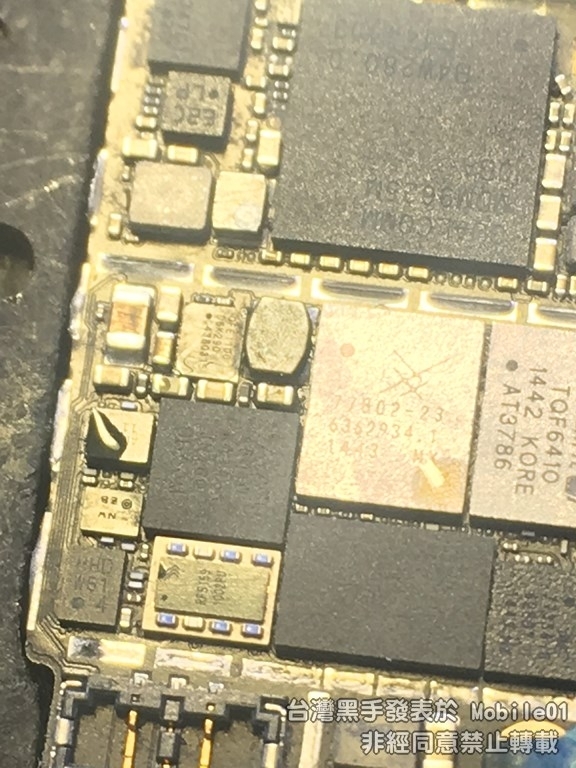

洗乾靜以後，可以開始做測量了，目測過去，大約有八個已知燒毀的電子元件

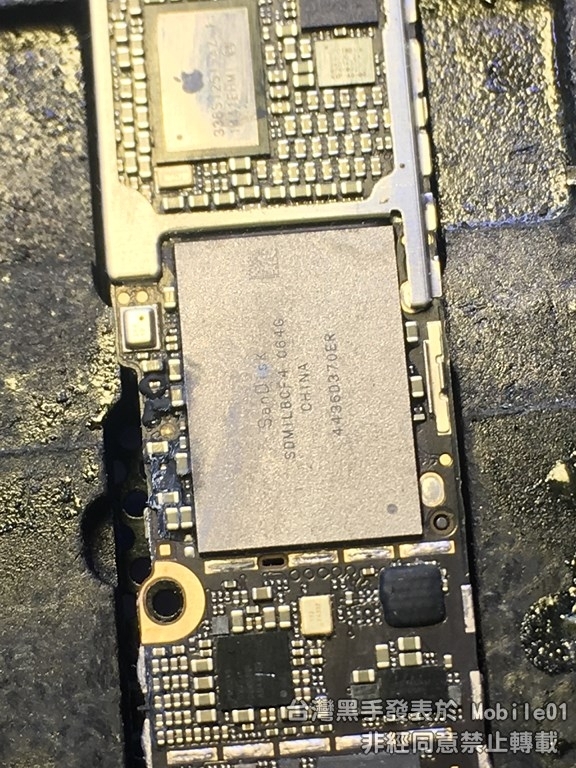

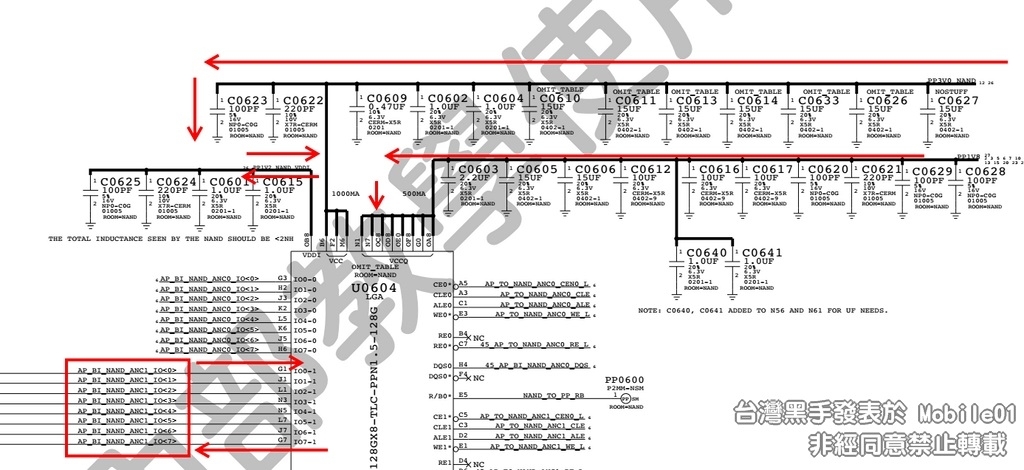

其中在 NAND FLASH 的位置，特別嚴重，由 PMU 給出的 1.8V、3V 電壓，很多看似都廢了，自檢的 NAND 1.2V 也有問題

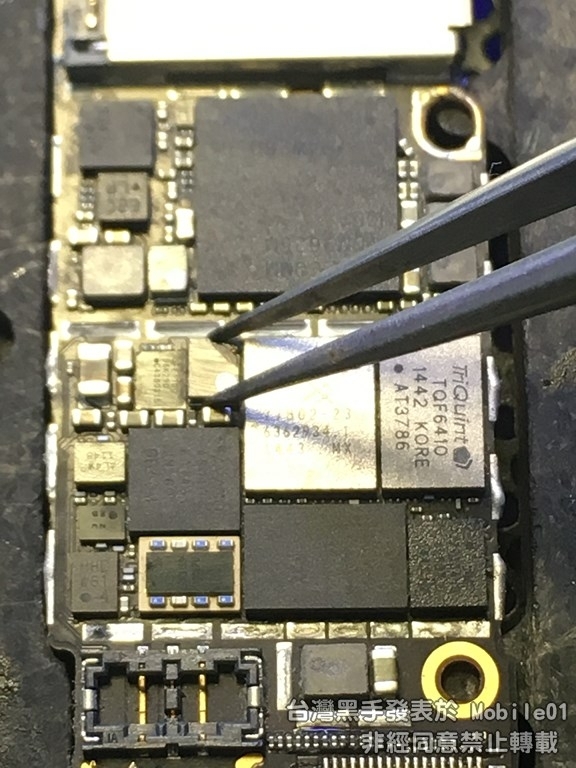

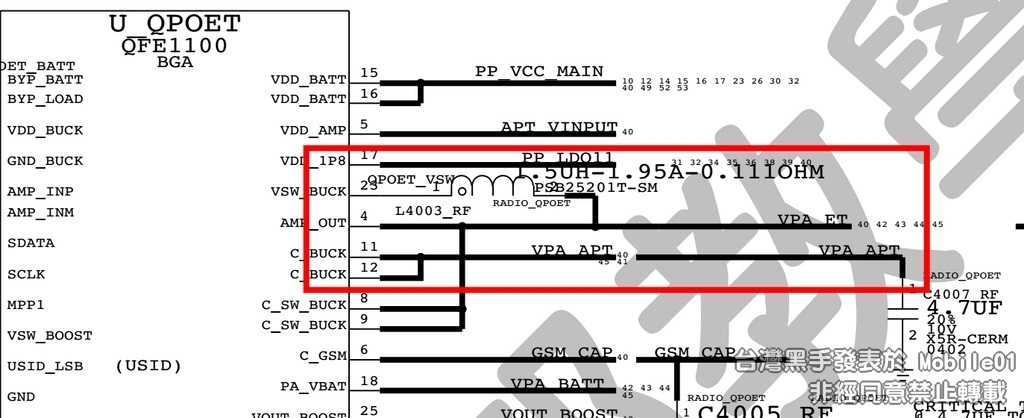

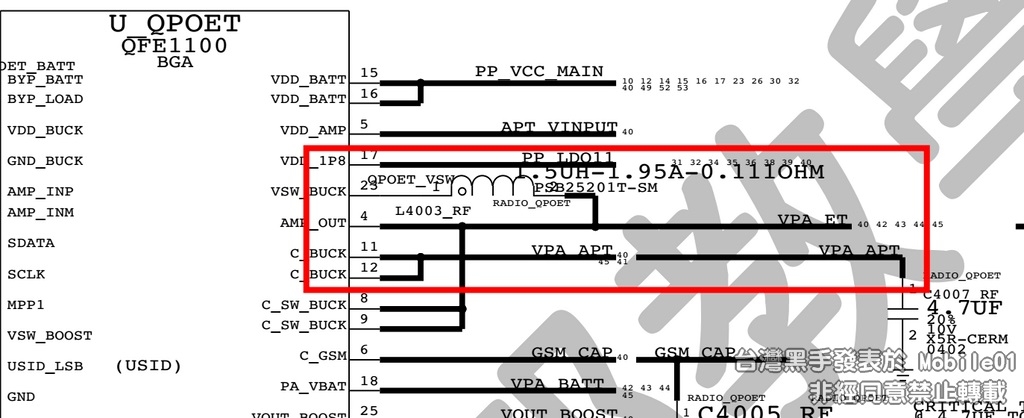

測量過後，先將可懷的拆除併且更換新的元件，另外在 L4003_RF 的轉換電感，也呈現破裂的痕跡
這個 L4003_RF 在是屬於功放部份的電感，在電路中常見的是屬於 DC 轉 DC 的一種
在下方連接座，爛掉的一些電子元件，也就一併更換，因為數量太多，就不一一講解....
機殼的部份，因為擴音器的周圍，屬於不耐酸鹼的材質，在有機溶劑部份，就不可以使用太過於強烈的，跟清洗印刷電路板，是不一樣的

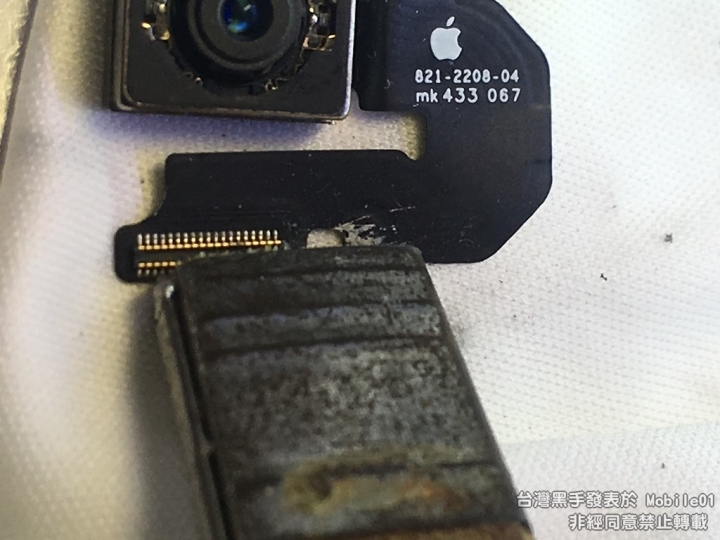

後鏡頭的本體，看起來也是.......
這個部份就不使用牙刷，而是要使用短寸頭的硬刷，因為腐爛的蠻嚴重的
在顯示鏡觀看本體，基本上可以確認爆廢了
使用短寸頭清洗過，就可以看到比較清楚，軟式排線上的錫點
在鏡頭右側，也就是印刷電路板的左側，分別控制是 2.85V 的供電與另一個 VSS 公共接地端口
雖然說鏡頭本體是爆廢了，但不能放棄人生，使用雕刻刀將點給挖出來
塗抺少量的錫漿
補焊的部份，就不使用熱風槍了，使用烙鐵加上點放的手法即可
這區塊算比較良好的，但還是必需做一下測量

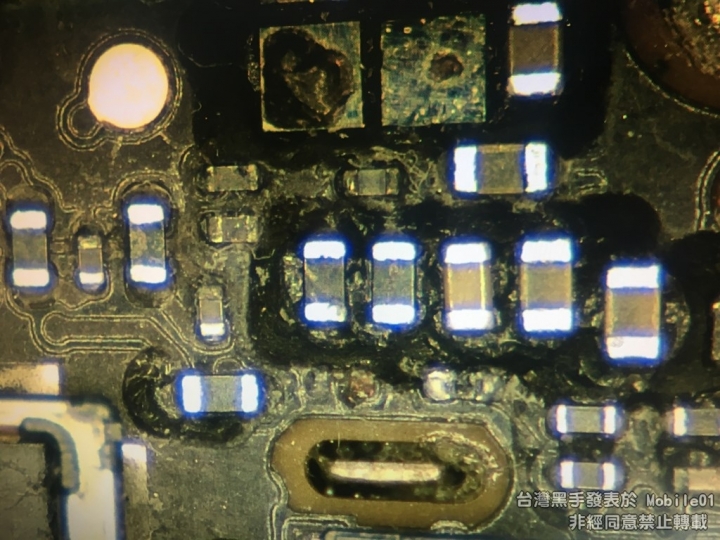

幾處腐爛供電處的異常元件，都一系列做了汱換作業
先裸機上電測試
開機後，可以看到蘋果的符號，同時面板也有大量的水痕，我的老天鵝啊～～
鵝鵝鵝鵝～～後鏡頭不能用，但前鏡頭可以
指紋可以開，但不能儲存，也不能辯識，但返回鍵可以用
看到指紋與後鏡頭供電處，也就是一開始看到腐蝕嚴重的那裡，可以看到很多小元件，也都全部腐爛了

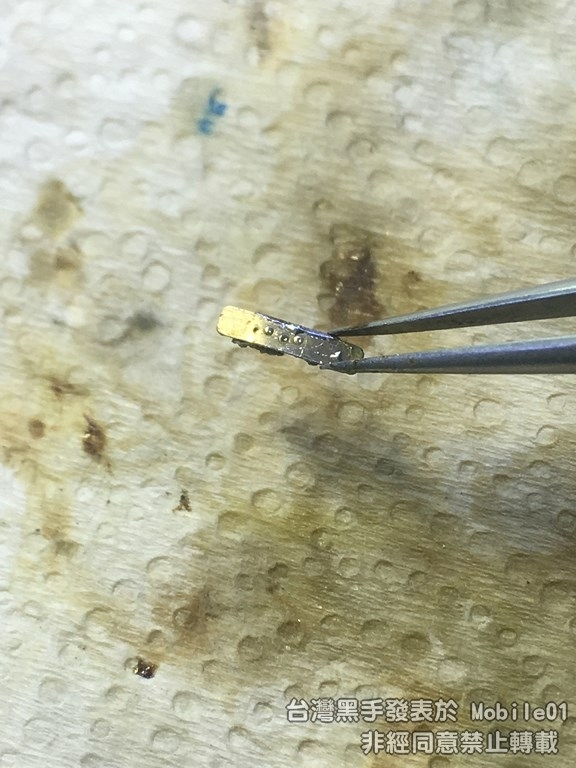

指紋這裡的元件，已經掉了好幾顆，估計是爛掉以後，丟到超音波被震掉的
輕輕一晃，元件都開始離家了
在這一處目測，估計有九顆元件要做處理，其中的幾顆，運氣不好的話，還需要飛線

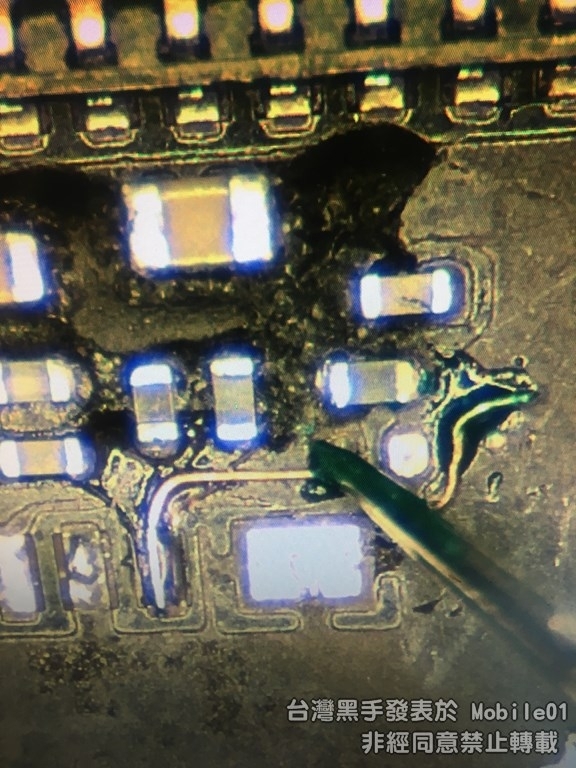

然後就是開始使用，臨行密密縫的針挖點了
腐蝕到連焊點都沒了，挖挖挖
後鏡頭這裡，也有幾顆元件噴了下來，這是一顆 2.85V 的濾波電容
2.85V 的供電，基本上可以判定有出來，否則前鏡頭是無法使用的，但剩下的重點就在 1.8V、1.2V 的供電，還有時鏡信號了，開到二極管檔，測量連接座，呈現無窮大
測量電容的引腳，可以讀數為 450 左右，那答案就很明顯了
電容本身能測到，那電感與前端供電，就肯定沒問題

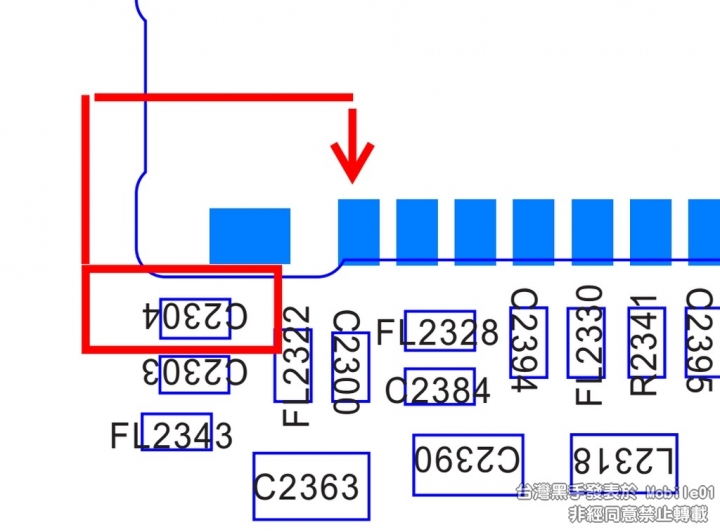

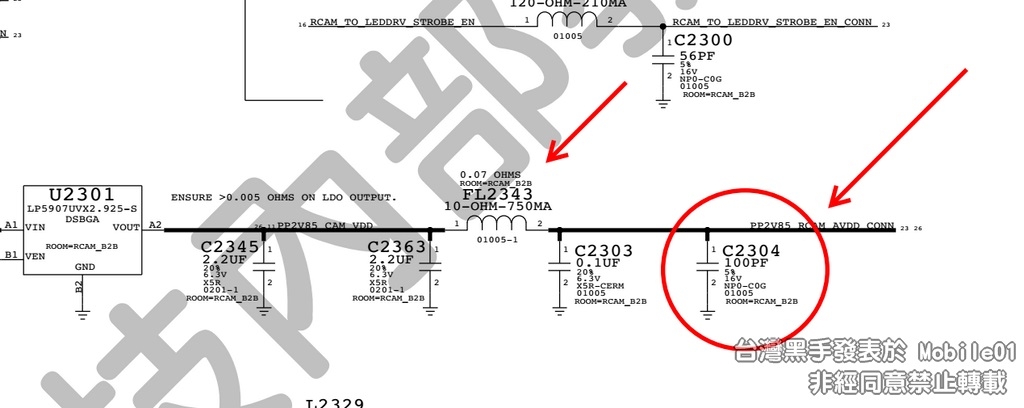

那結論就肯定是，連接座底下的焊點被吃掉了，所以待會要從 C2304 的 1 腳拉導線到 J2321 的 34 腳位置

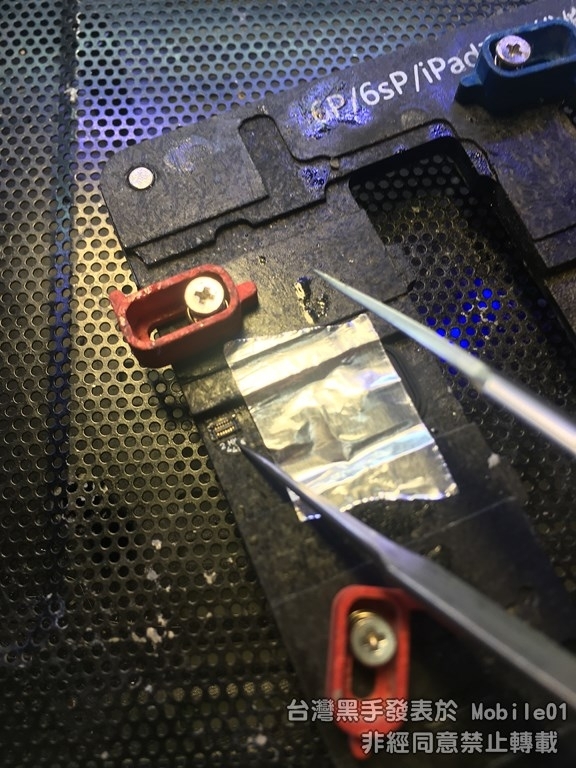

自己動手豐衣足食，使用熱風槍將連接座取下
把上層腐爛的東西，使用短寸頭刷掉
可以看到 2.85V 的 VCC 供電出現了異常，也就是先前，後鏡頭本體補上的那兩個點

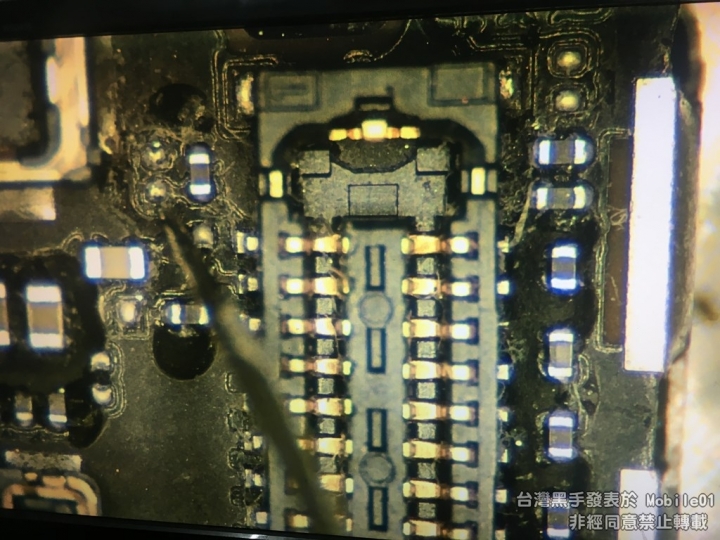

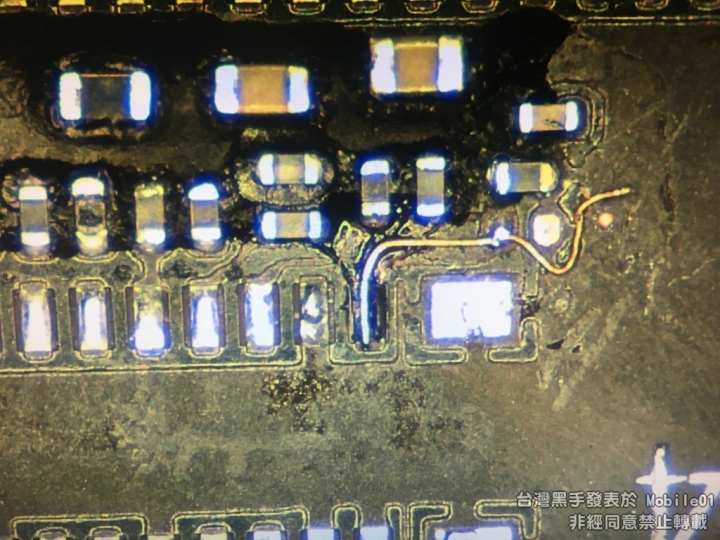

使用導通線，將 C2304 的 1 腳接上線，並且固定在 J2301 的 34 腳的位置，而導線需要避開 2 腳與其它的點
打上絕緣漆

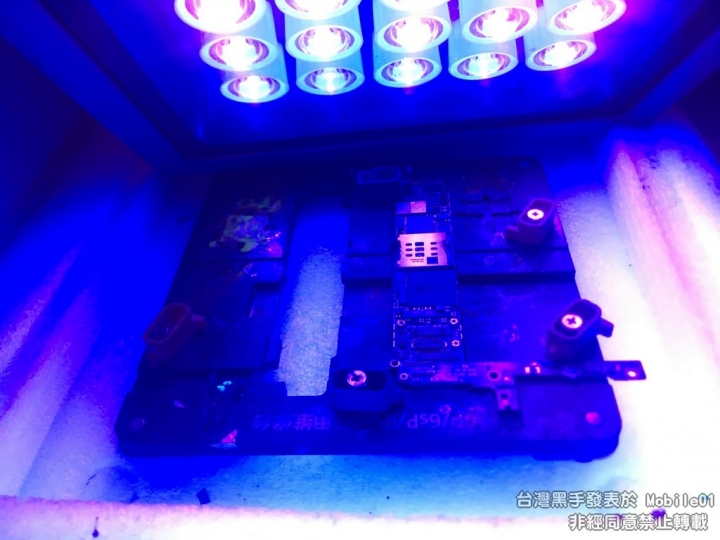

使用紫光燈開始固定

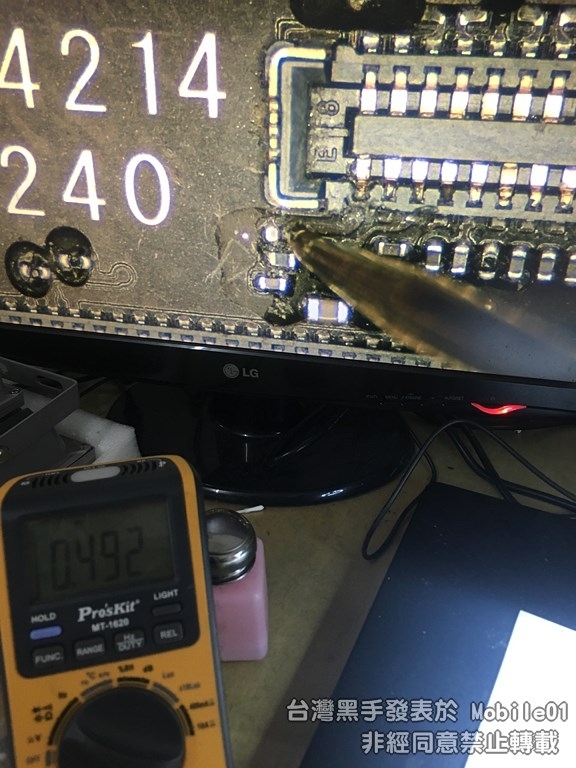

固定完成後，使用二極管檔，測量讀數是否正常，大略為 450~480 之間
最後更換新的連接座上去
就變成這樣了
後鏡頭的部份，先告一個段落，在來解決指紋不能讀取的問題，在 J2118 的連接座的元件，已經都更換與補齊，而且在進入 ios 以後，系統沒有跳出 Touch id 無法使用，代表 I2C SDA / SCL 檢測是正常的，所以不會是供電問題，也不會是 I2C 的問題

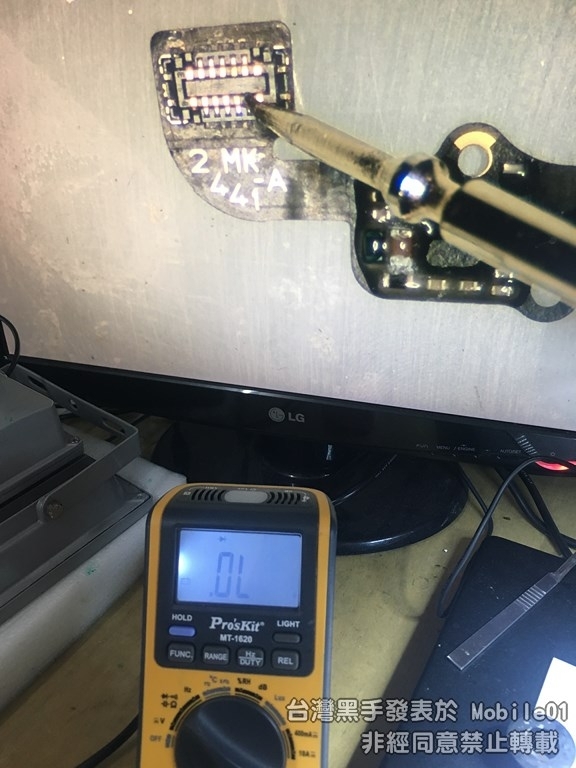

比較有可能的，就是 SPI 的總線與 BOOST 升壓的問題，在測量指紋本體，發現一路應為 750~800 的數值，呈現在無窮大
這條應該為 750 的讀數的，應該同時有兩個點，所以～～沒有所以～～就是做！

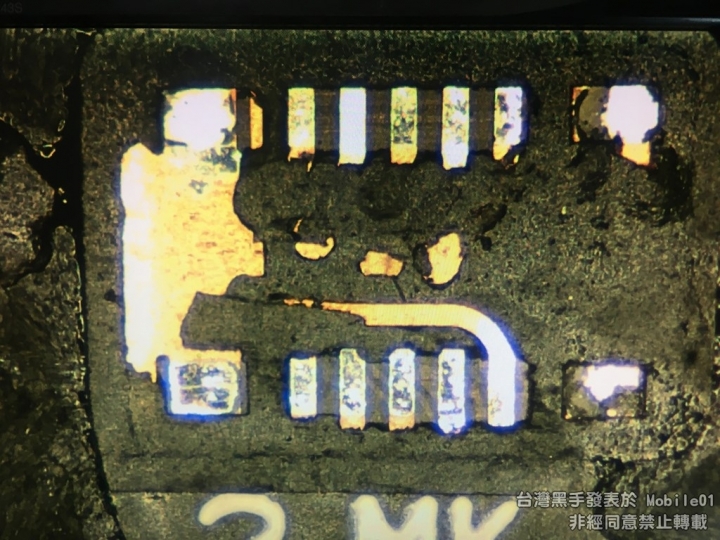

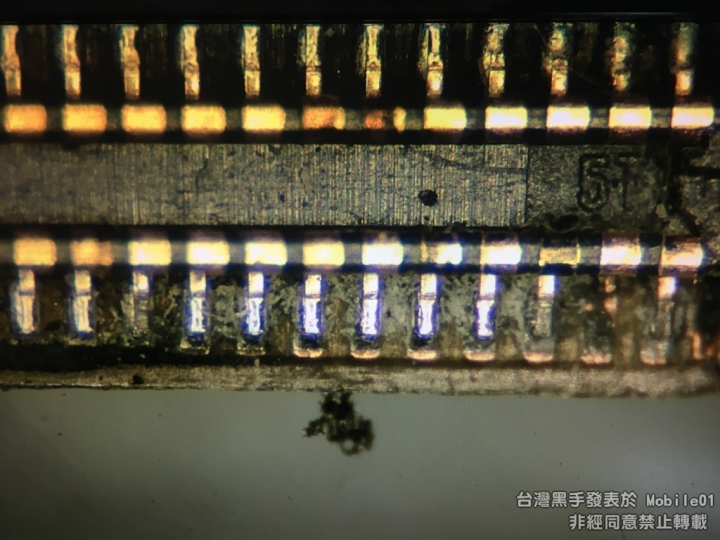

將連接座取下來以後，發現～～我的老天鵝～～鵝鵝鵝鵝鵝

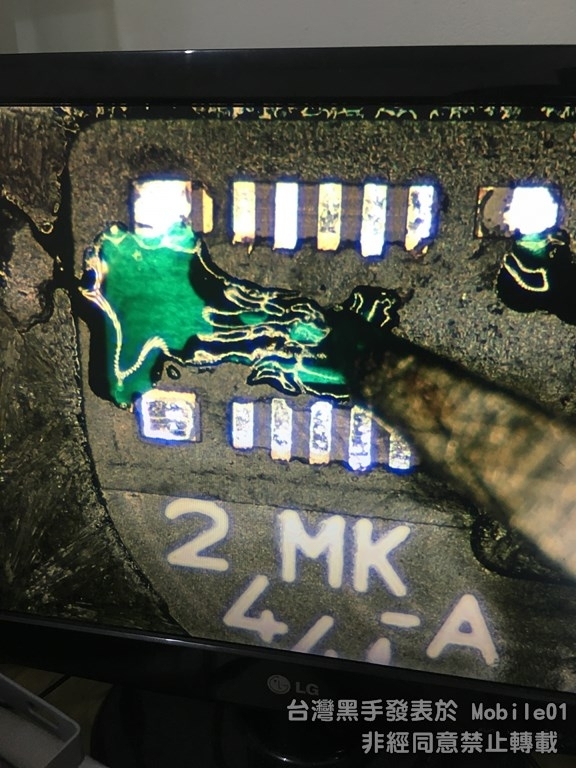

鵝先放旁邊，待會在吃～先補絕緣漆！

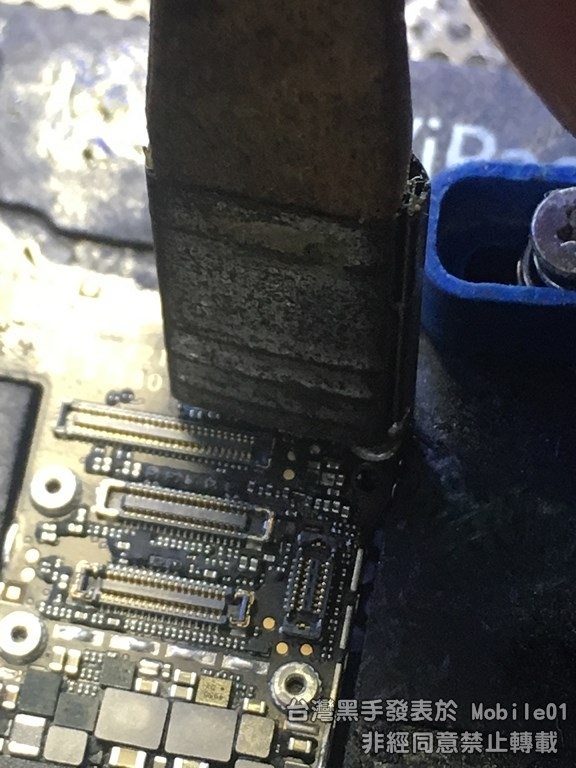

補完絕緣以後，開始使用待會要拔豬毛的烙鐵頭，去上新的常溫錫

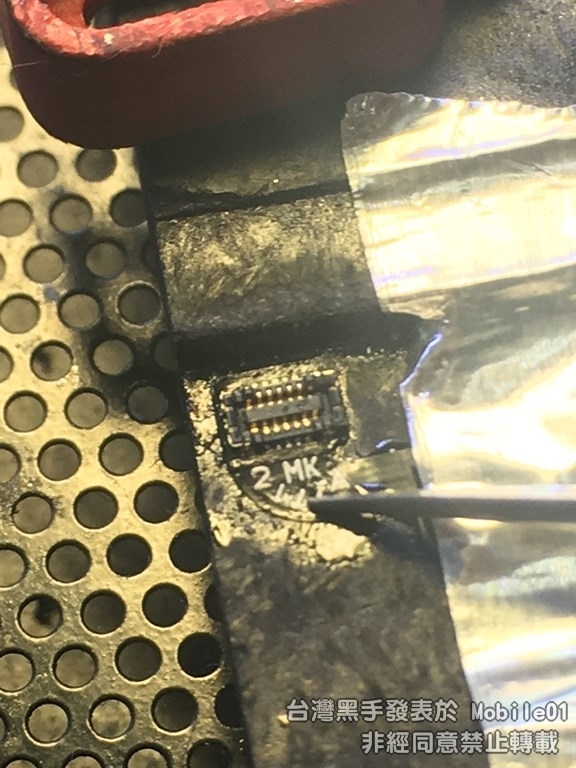

在將看起來好像是新的連接座，回焊在軟排式上

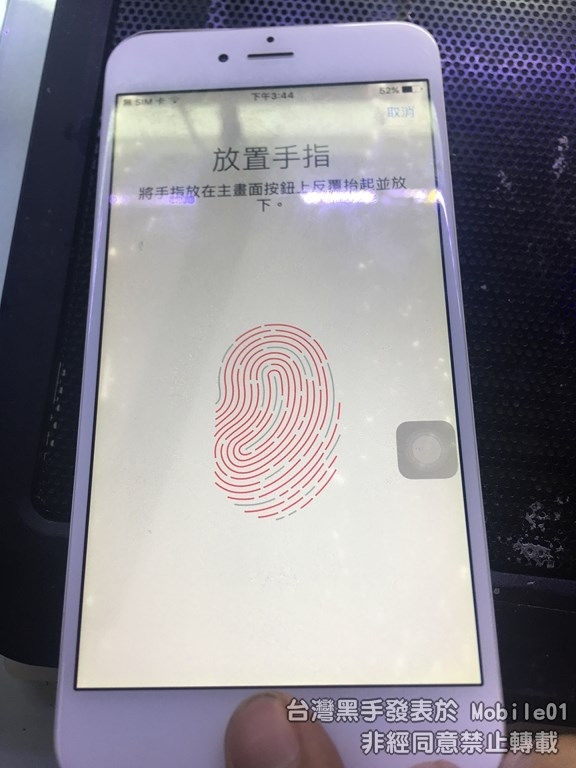

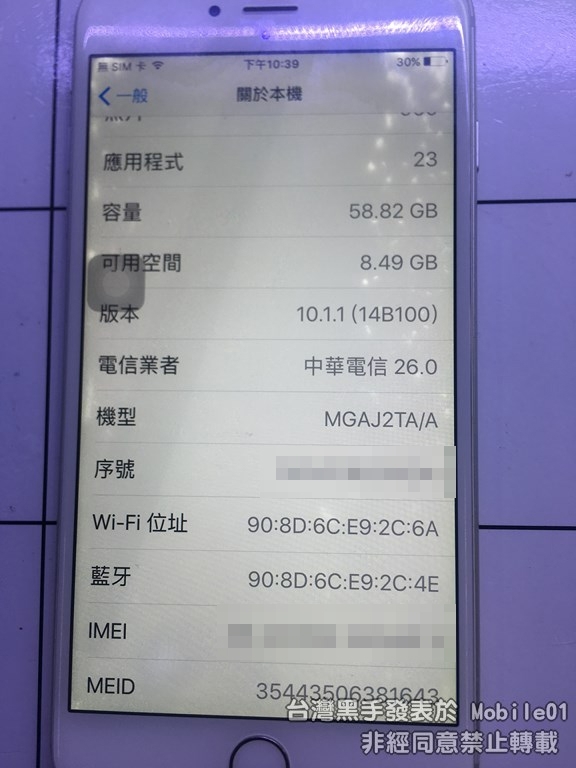

測開機～可以讀取指紋了

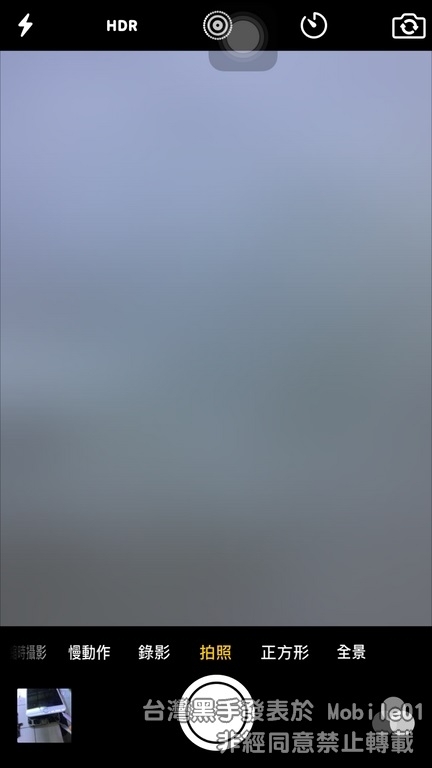

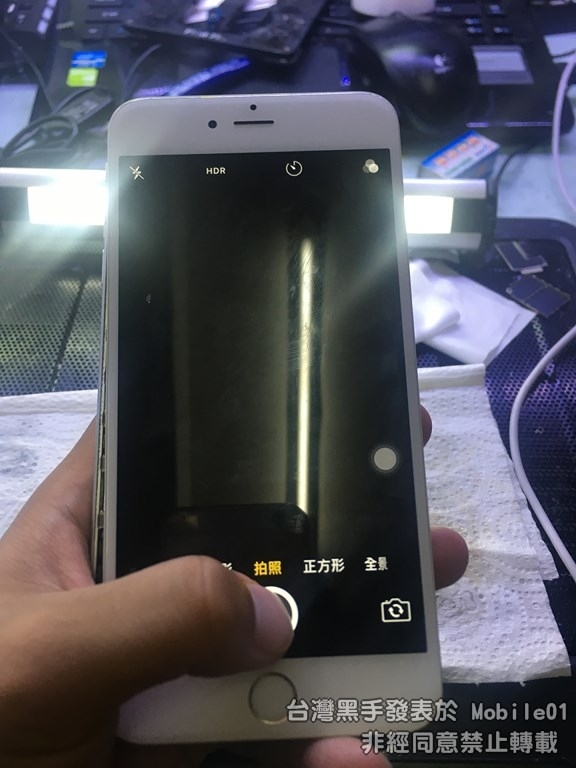

可是～～後鏡頭還是不能拍照
不過手電筒可以用，所以暫時排除晶片本體故障造成的問題

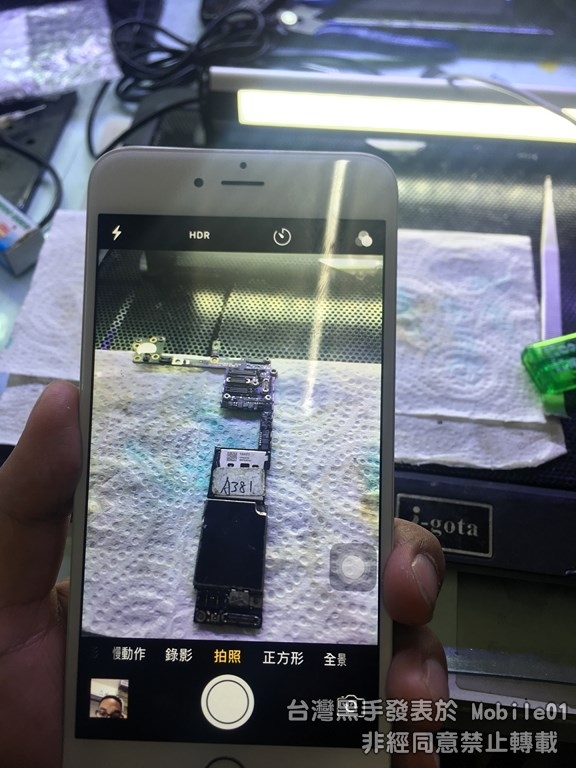

供電電壓正常、時鐘信號正常，剩下的就是 I2C SDA/SCL 與 MIPI 的部份，但是依目前系統顯示出來的，肯定不是 I2C 造成的，俱體原因，其實也不重要了，所以肯定是 MIPI 的信號傳導，更換過後，一切回復正常，當然後鏡頭本體也換過了，因為他還是壞的
功能測試正常後，開始將金屬蔽避取回焊，並且放置回機殼內

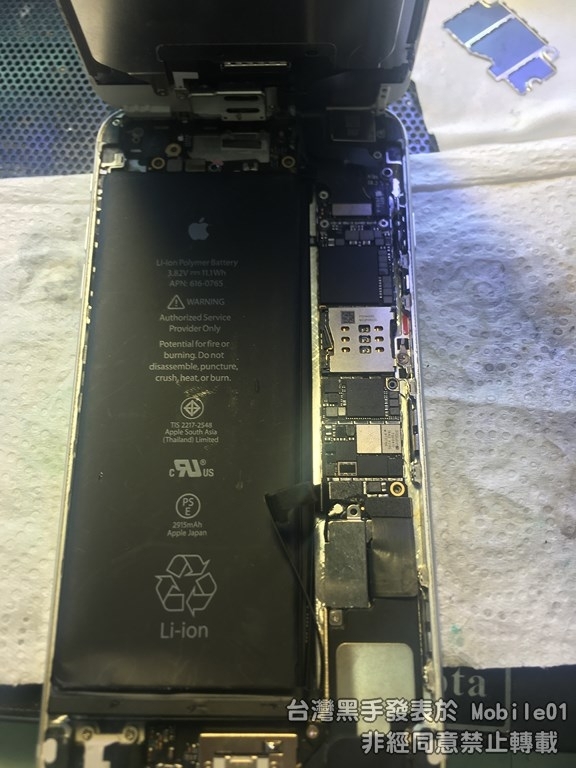

開始鎖上螺絲～～準備收工
就在要結束的時候，發現電池本體，雖然短路造成過放，但進電的部份，也是有點問題，所以先將黏膠去除
測量電池電壓，僅有 1.3V 的電壓，雖然處於電放，但充電的曲線有大大的問題，也就是不進電
先使用鋒利的攝子，將保護板的膠殼取下
取下以後，發現整個電池保護板都已經長出大量的鹼式碳酸銅，那就只能換.....

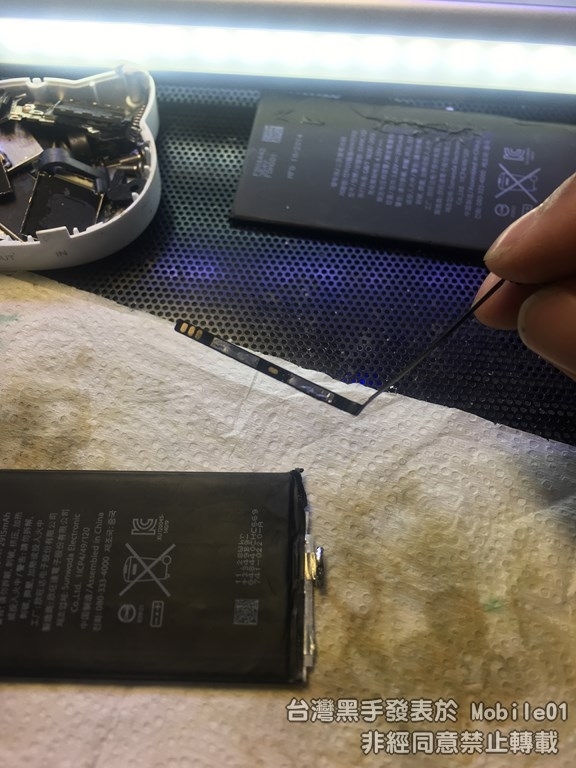

電池保護板吧，將兩個極分別拆除

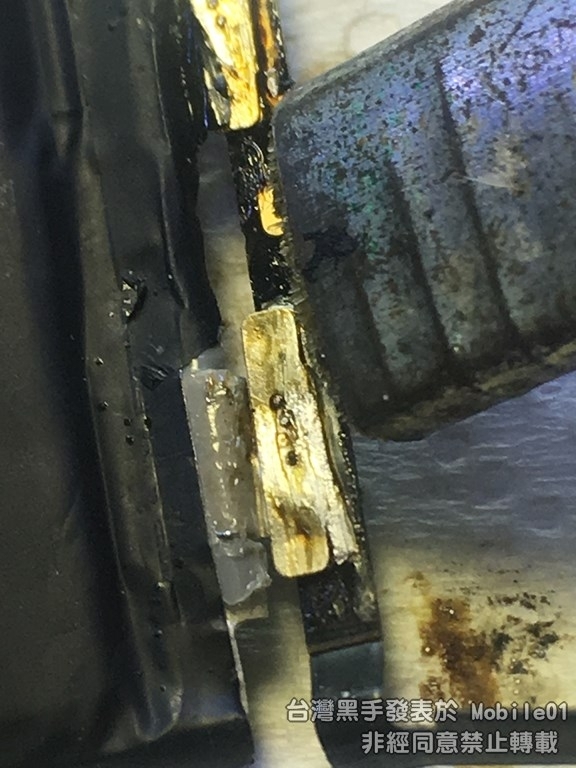

花了一點時間取了下來，在電池本體的極片，也被燒斷了，所以那就只好換.....
連電池極片一起換

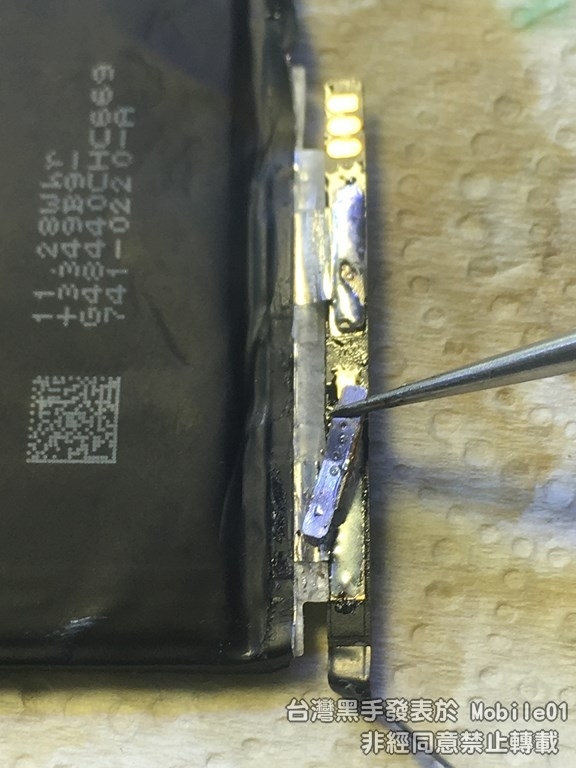

先把沒斷的那邊焊回去，在把極片夾在斷開的那一處

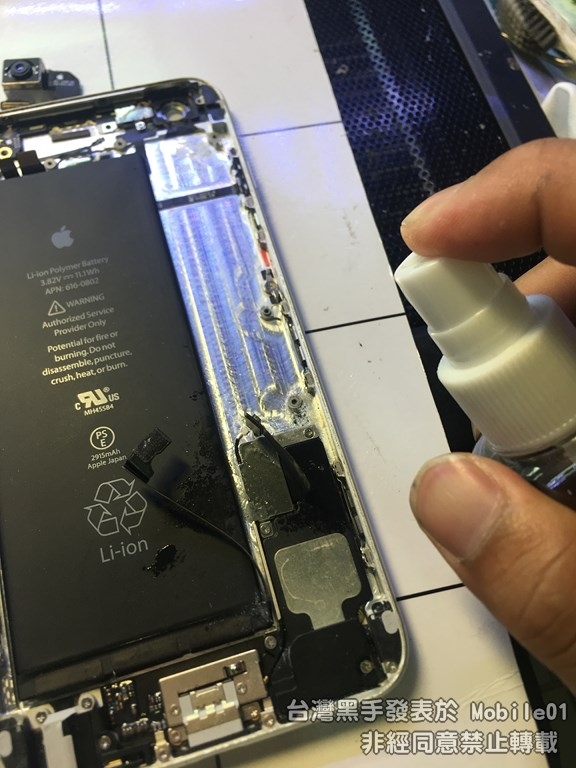

完成後，使用有機溶劑開始清理
先不裝機，因為電壓太低，直上電源供應器 5V、2A
最後裝機，測試功能，接者去吃鵝鵝鵝鵝鵝鵝.........
