I Phone 4 摔機泡水連接座斷線《維修分享》

台灣黑手
個人積分：4544分
文章編號：60650370

4544分

樓主

2016-06-20 17:42

原文：我自己

圖文應該大置上有對到，因為用不太習慣，圖文要分開編輯的方法，若有圖文排列錯誤，以原文為主，在請告知，以利修正

這台 I Phone 4 來的時候，看起來是純粹的摔機而以，雖然貼了防爆膜，但還是破開了
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

開機是沒有問題的，但就是不能觸控而以
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

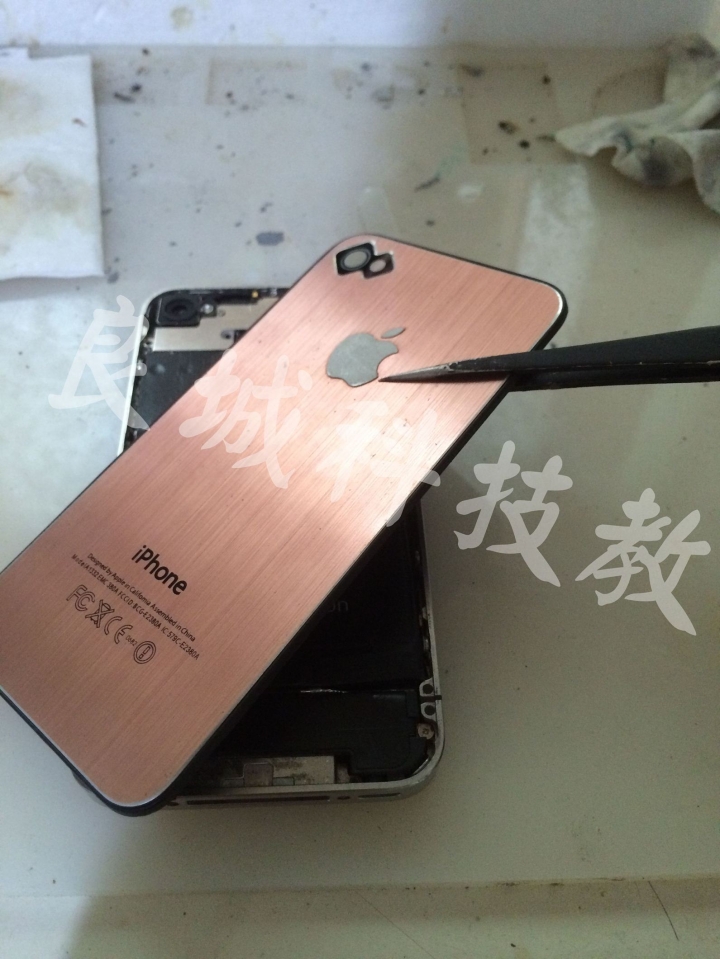

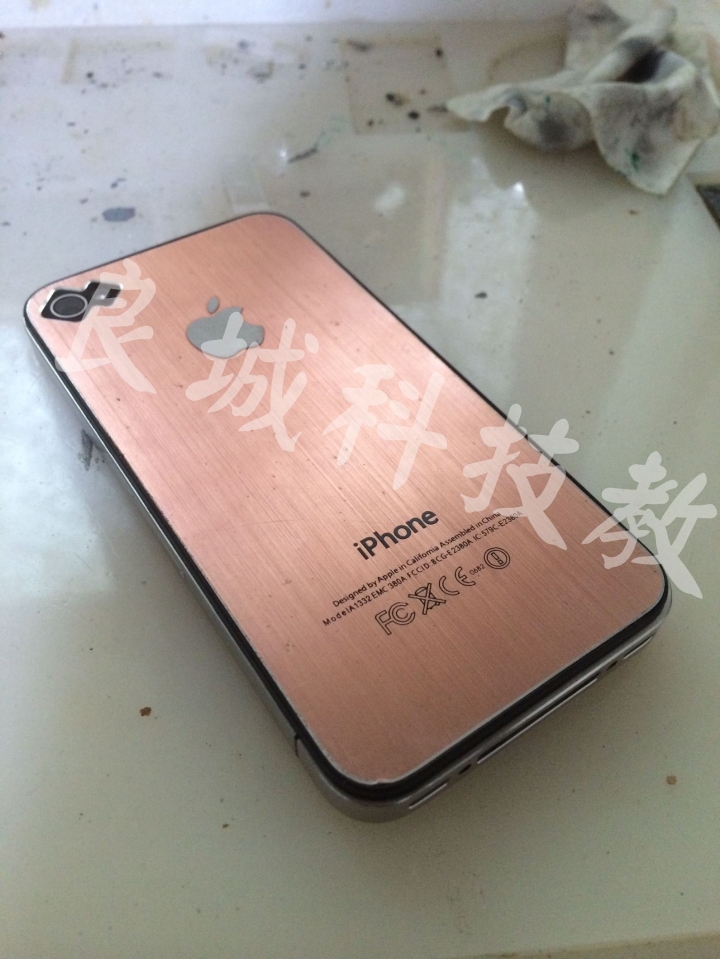

不管怎麼說，機子是拆定了，肯定要拆的，轉到背面，可以看到是當年還蠻流行的背蓋
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

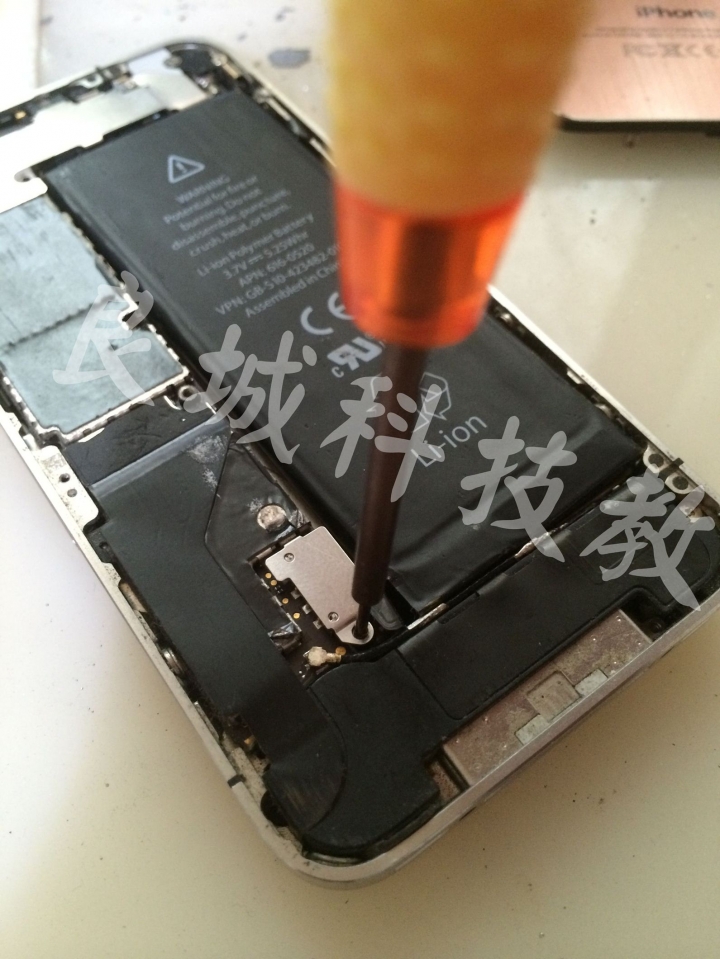

底部螺絲取下後，將背蓋打開
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

拆什麼機子都要有的好習慣，拆機就是先卸電池！
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

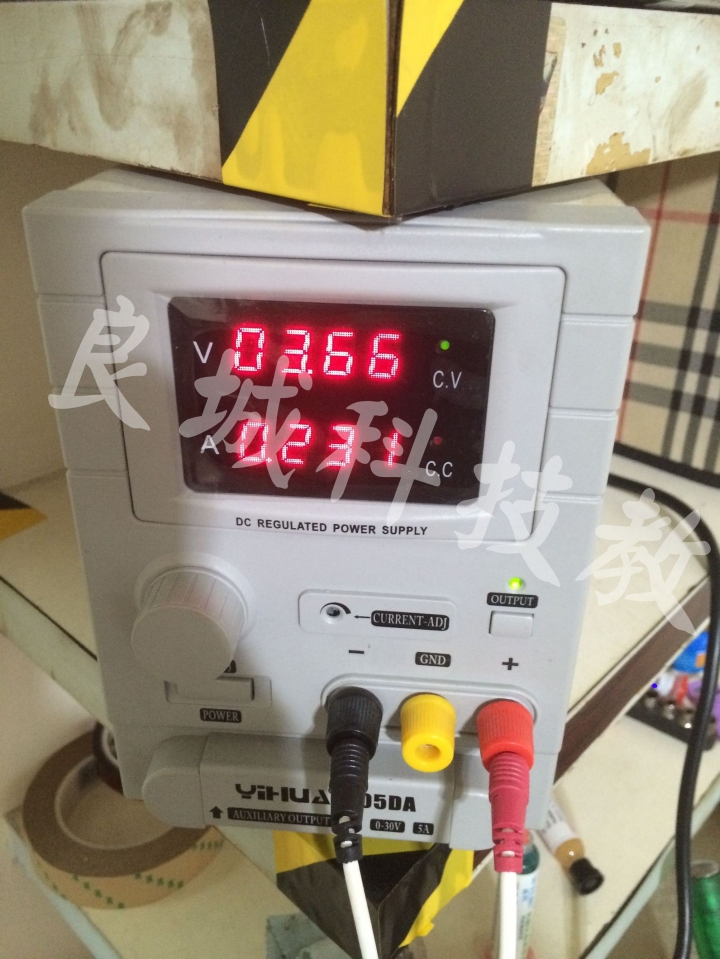

使用電源供應器測機，觀看電流的變化，發現電流比原本小一些，但就是不明顯
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

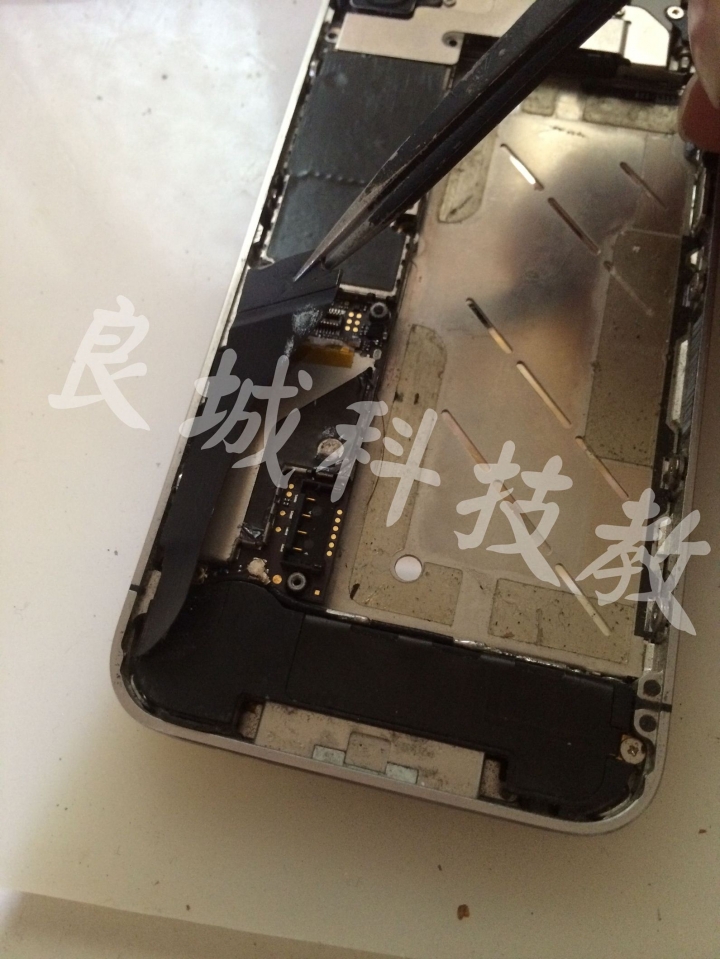

開始拆除其它附件，可以看到在尾插的部份，有些許的受潮
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

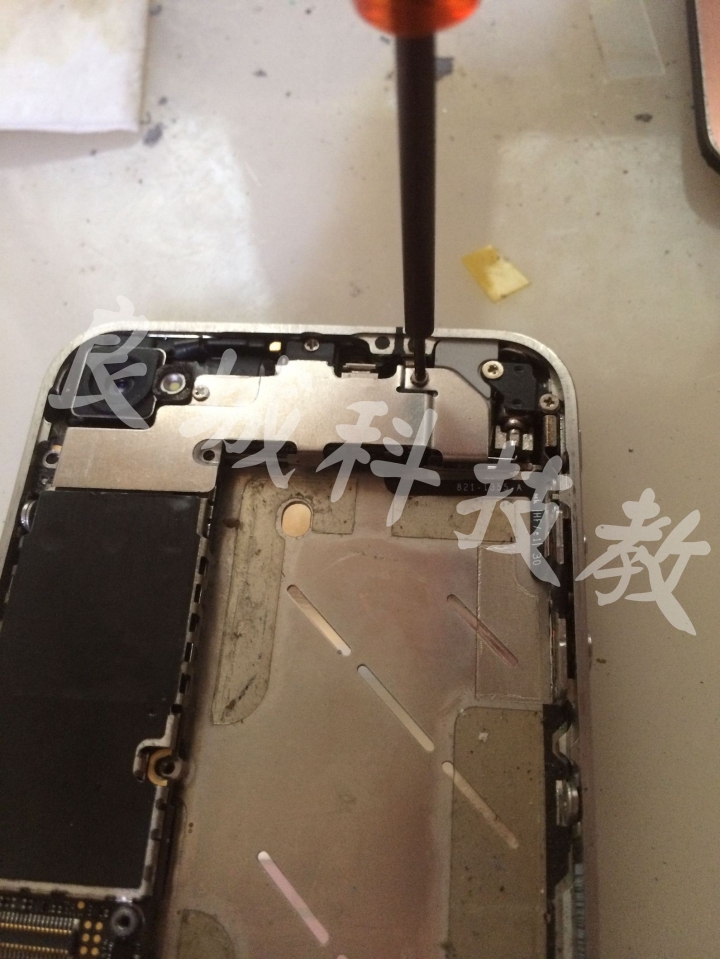

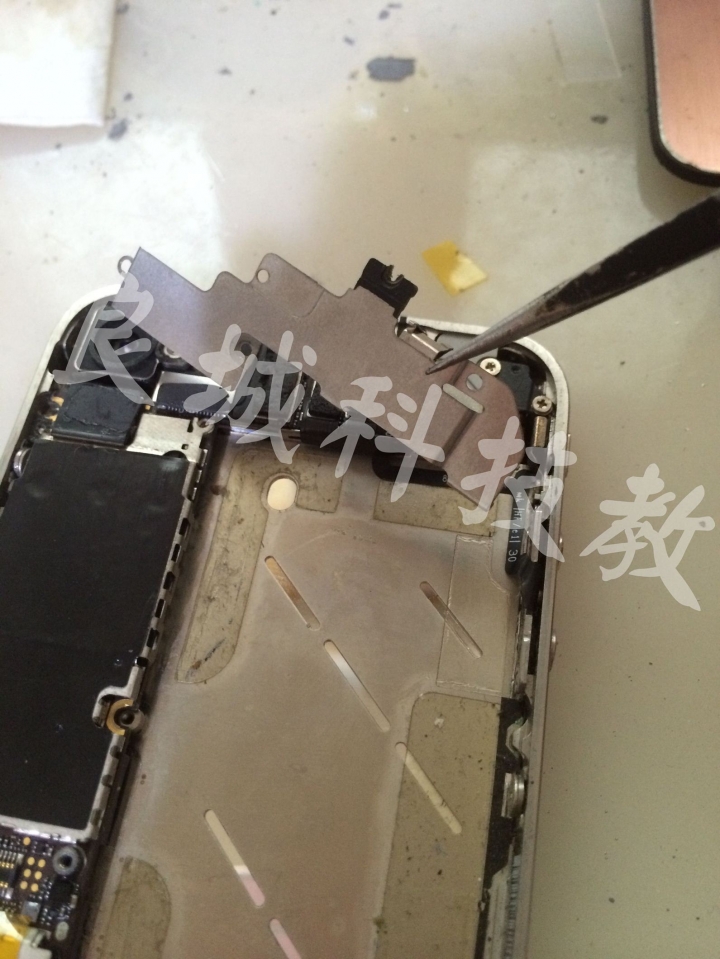

拆除上半部金屬遮避板
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

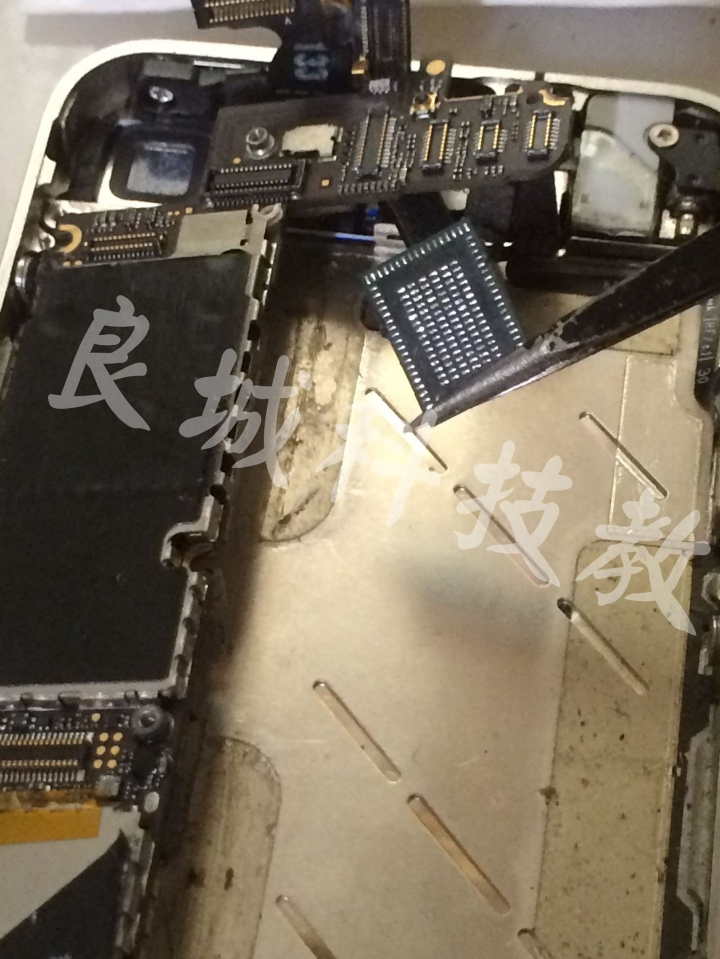

將金屬遮避板取下

I Phone 4 摔機泡水連接座斷線《維修分享》

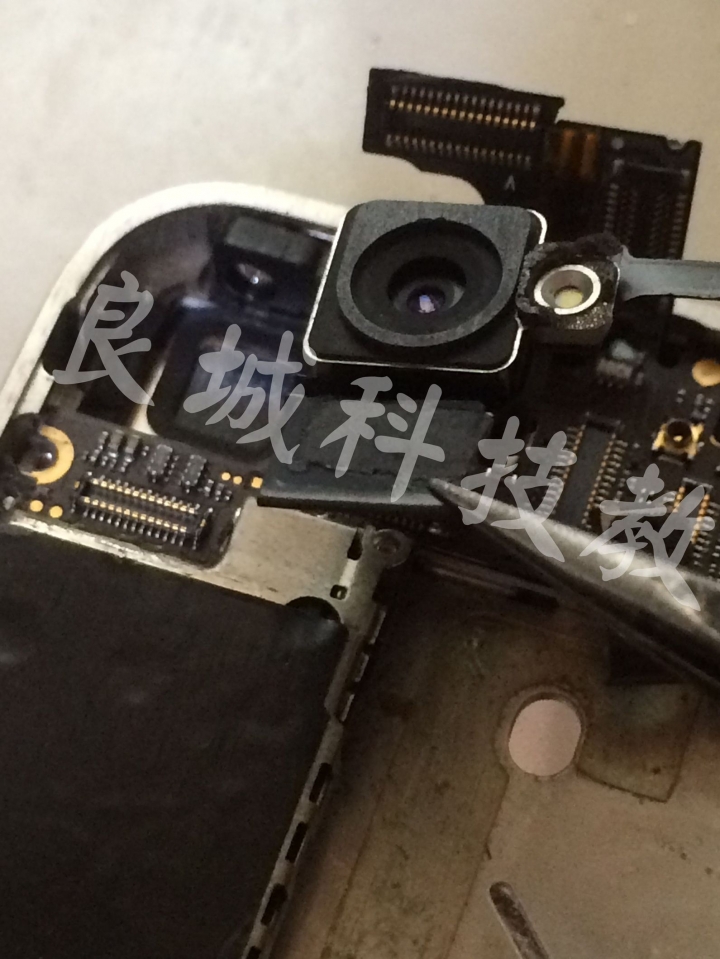

拆除其它排線、後鏡頭
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

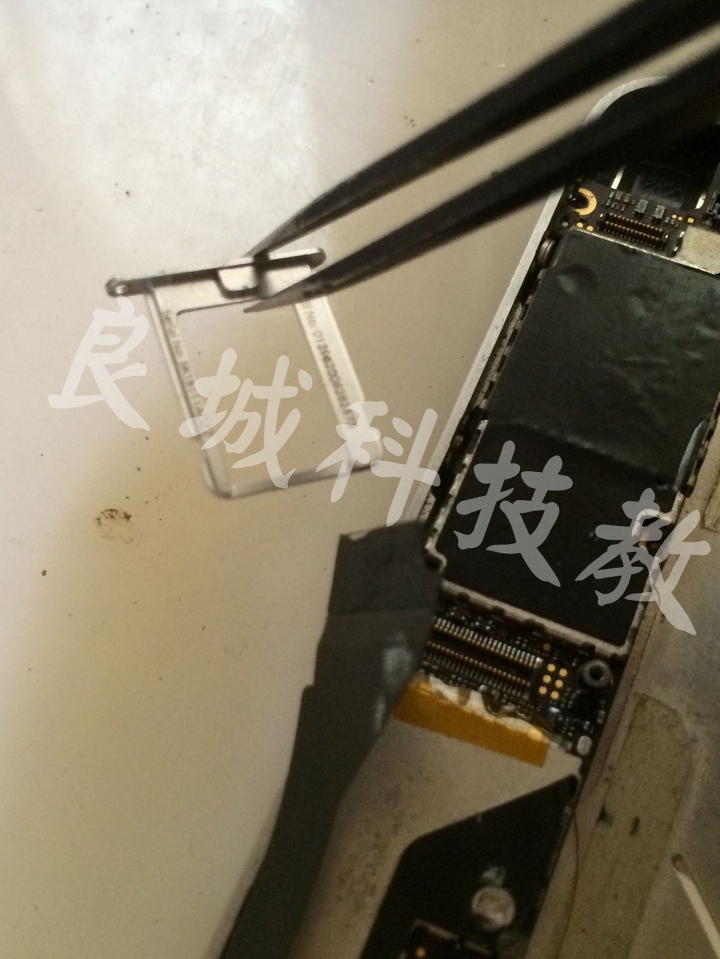

將 SIM 卡托取下
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

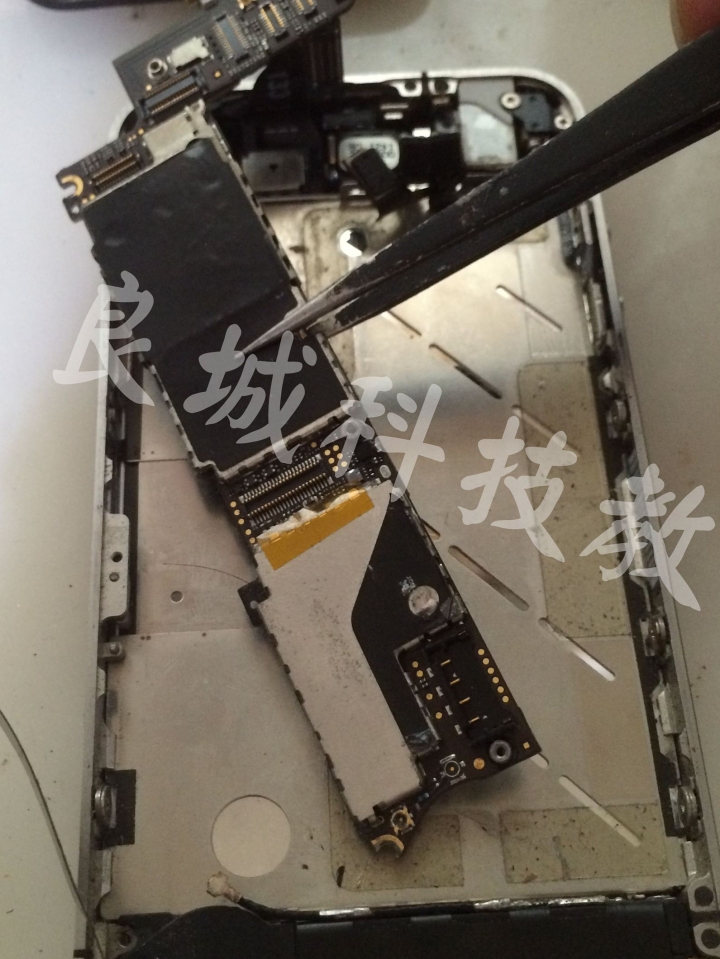

最後將主板取下

I Phone 4 摔機泡水連接座斷線《維修分享》

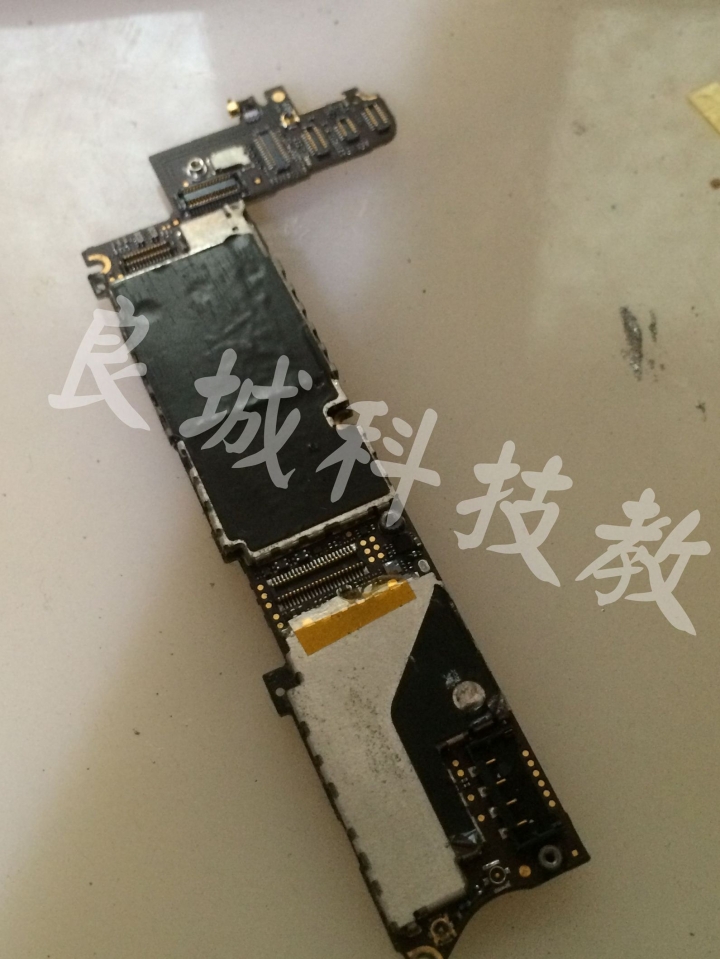

取下主板後，檢查了一下，發現受潮情況，其實不嚴重，應該都在零組件比較多
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

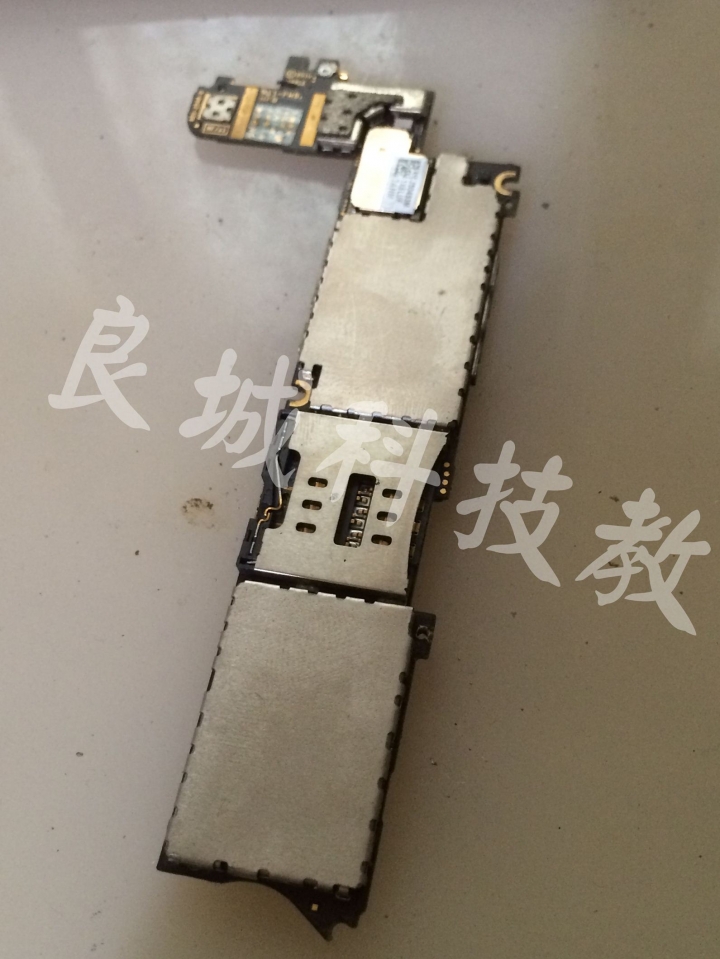

主板正面情況也算還好
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

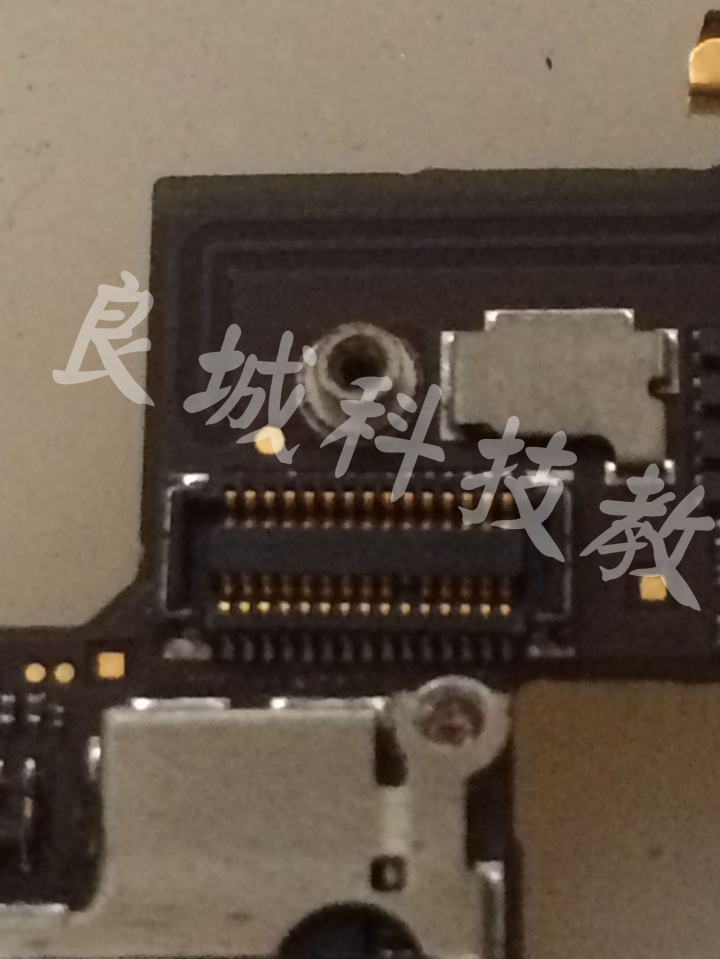

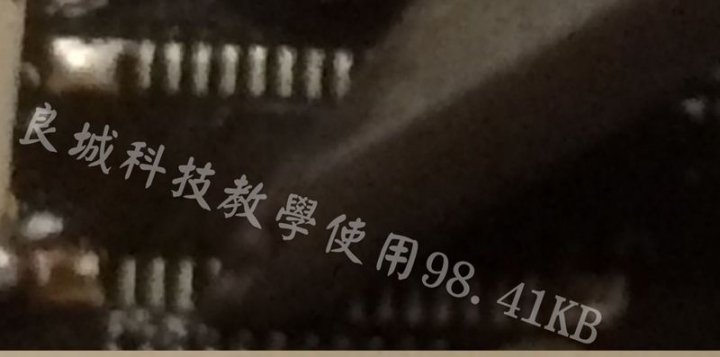

很快的，我們要定位方向，首先排除面板的問題，可以看到主板連接座的位置，從右側算過第六腳，已經消失了，也就是無法導通了嘛...
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

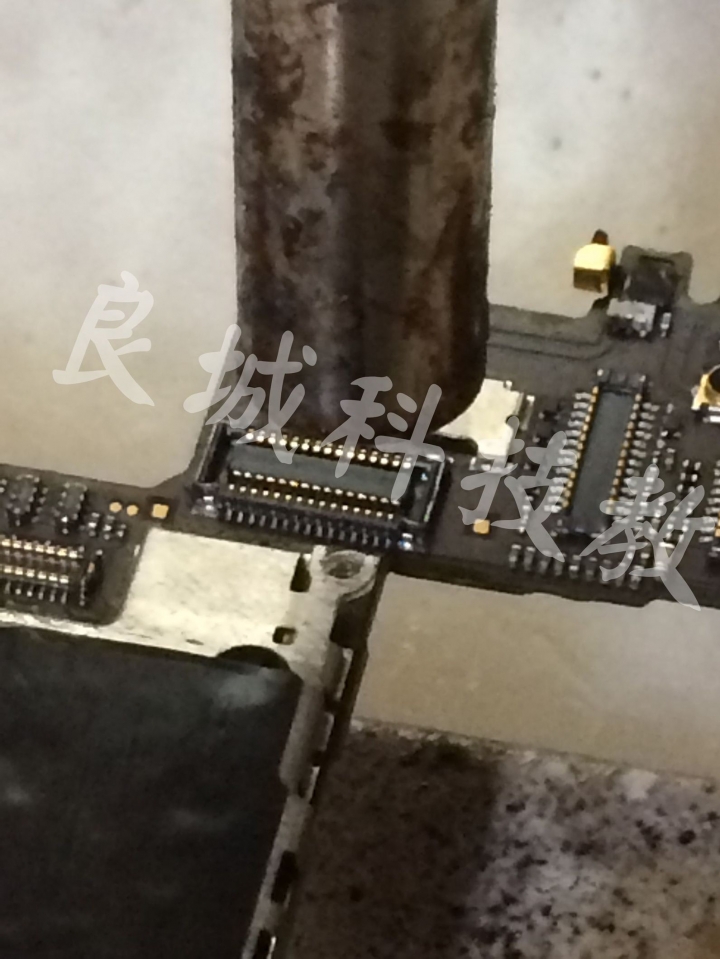

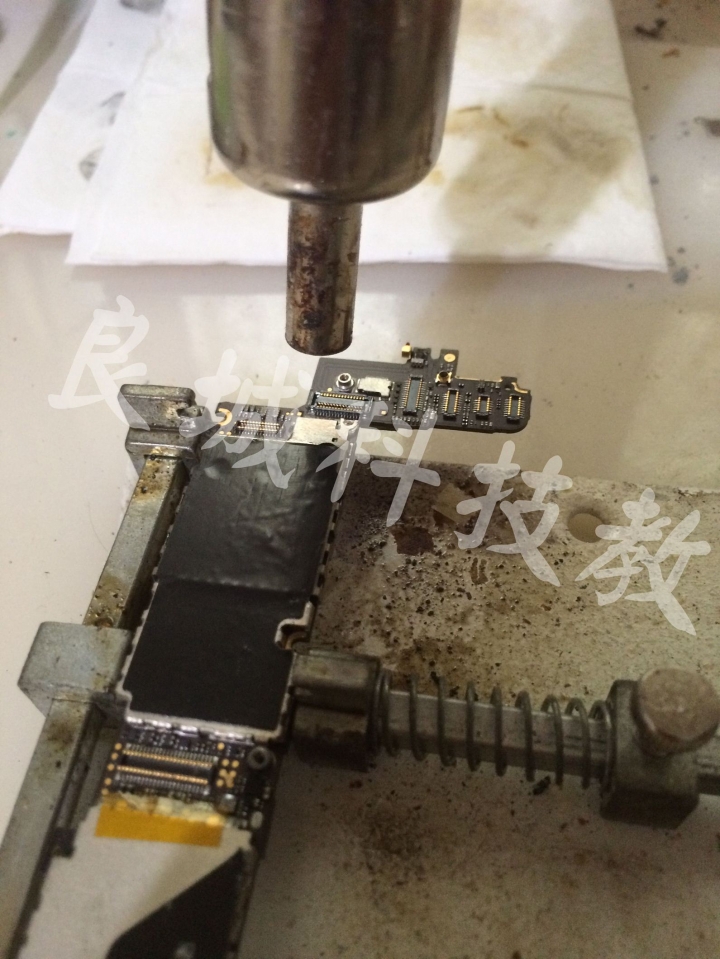

雖然問題可能並非單一，但實際上還是得動手，先使用熱風槍將觸控的連接座取下
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

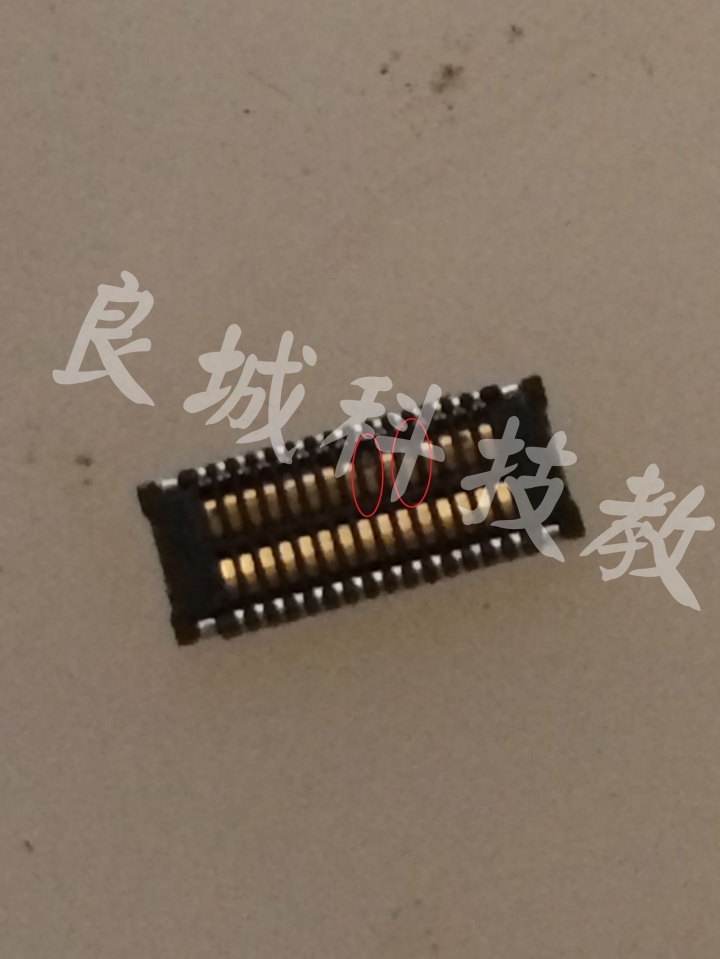

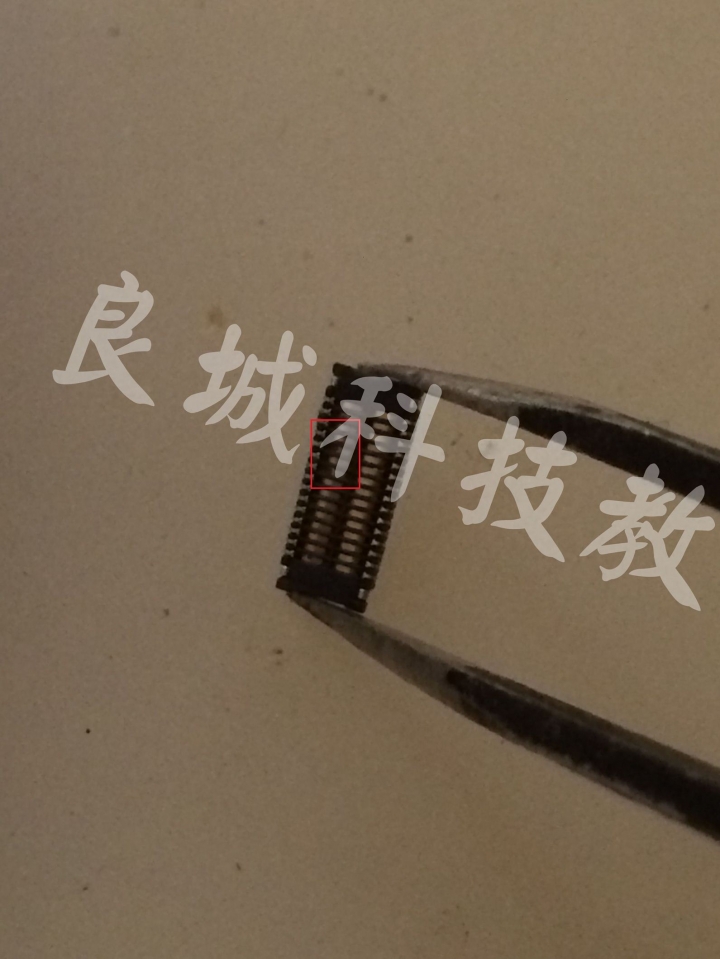

取下塑膠的連接座，其實用不了多少時間的，轉到連接座背面，發現其實斷的不光是只有一根而以
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

在我們排查之前，先將主板的錫給托平，在重新上錫
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

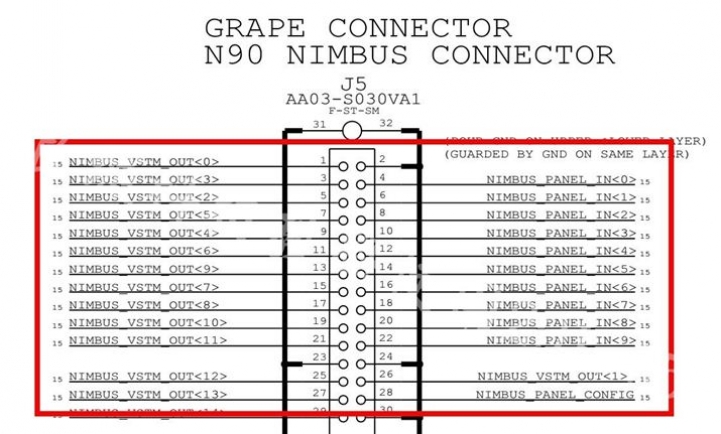

打開電路圖後，可以找到觸控連接座後，可以發現，其實 I Phone 4 跟的線路，跟 I Phone 6 差的還蠻多的，全部都是直通的，所以在排查上，我們也根本不用去算，到底是主供電先來，還是顯示跟觸控走同一條，還有背光線路了....
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

講的很明白了嘛，全部都直通，就是直通 U19 ，根本不需要浪費時間去查線
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

廢話就不用多說了，自己動手豐衣足食，熱風槍起手
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

用熱風槍將新的連接座快速更換上去
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

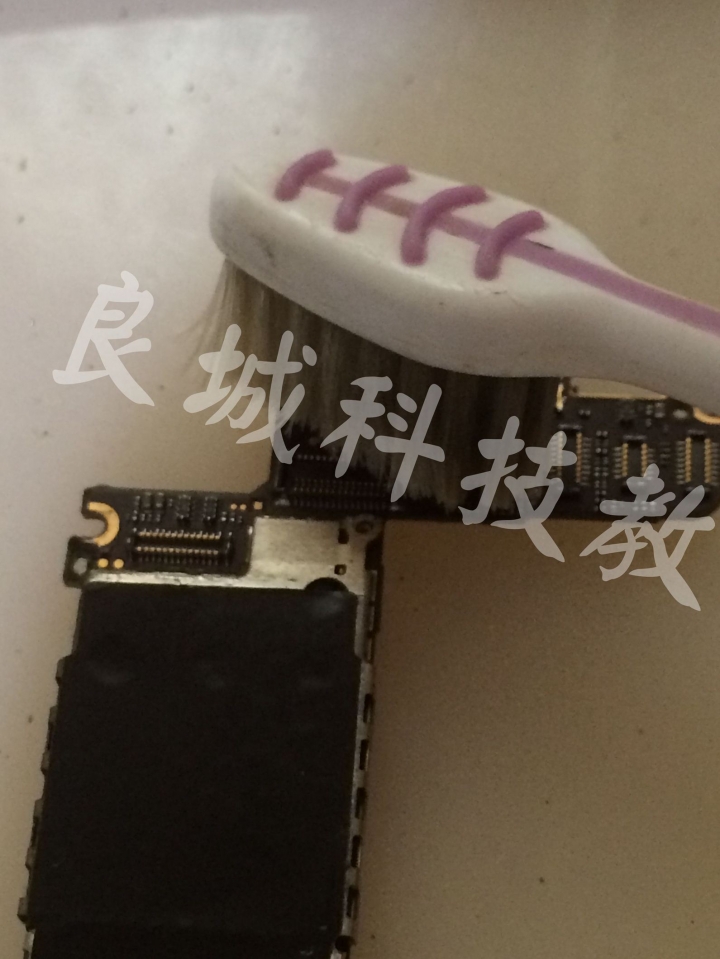

洗板水清理多餘的焊油
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

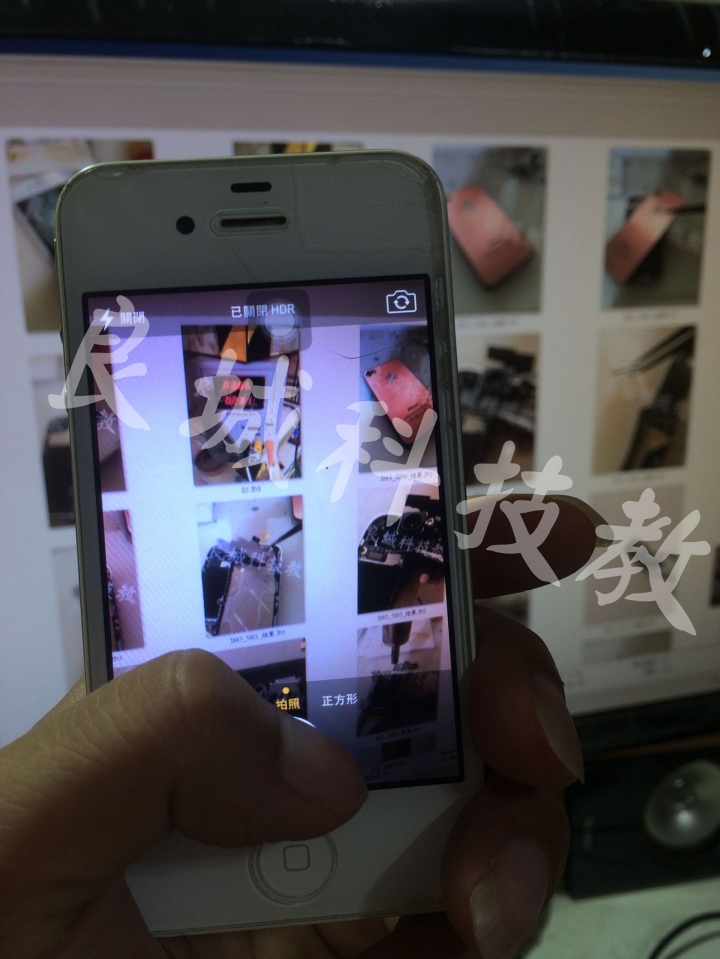

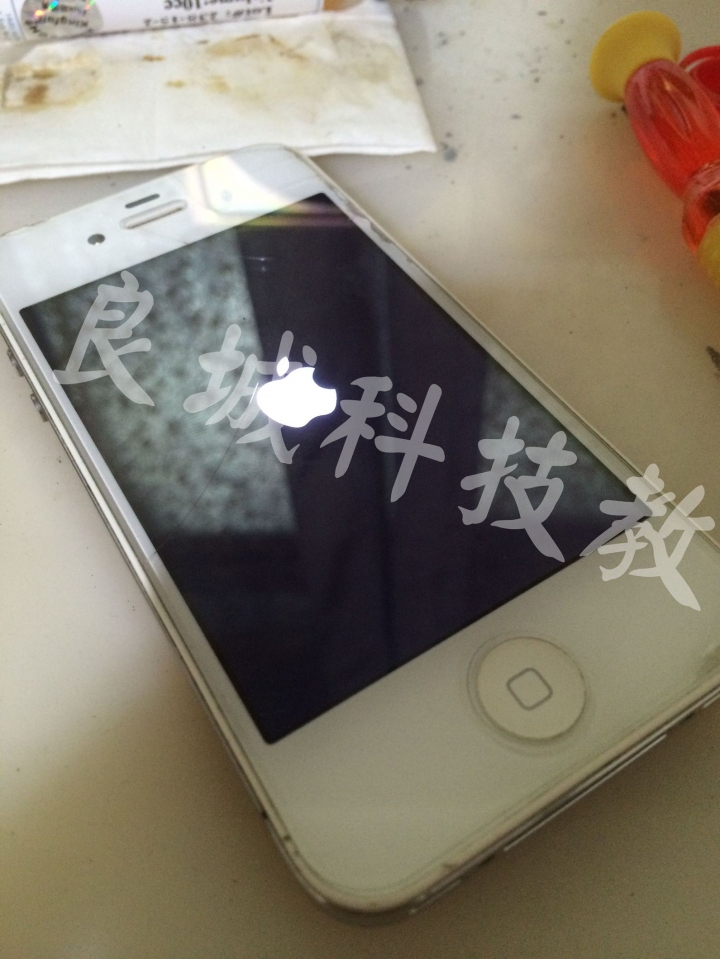

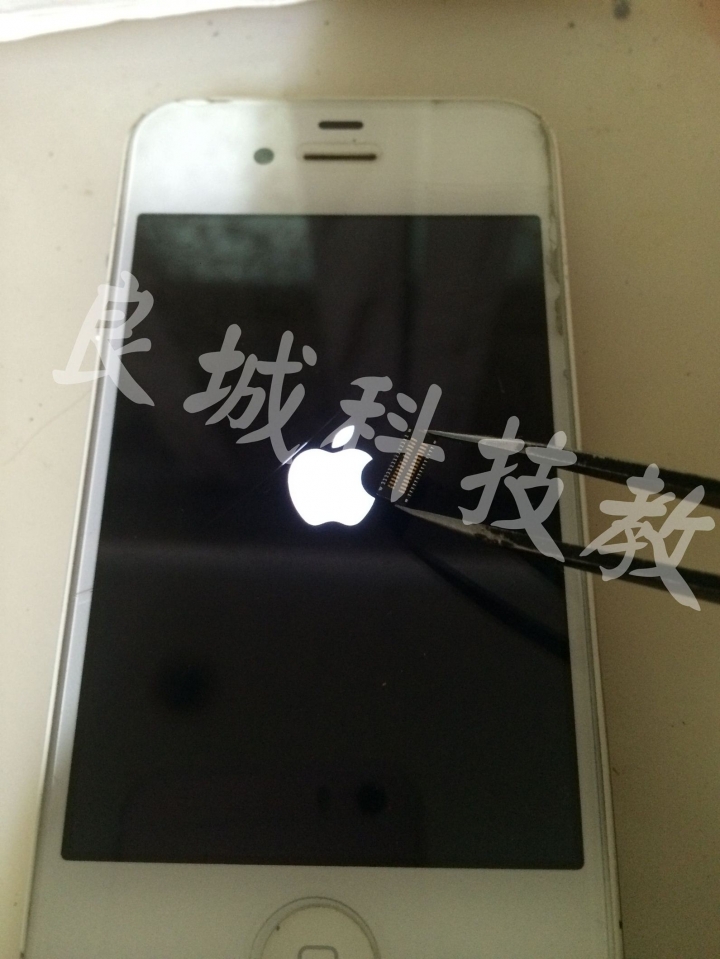

連單板開機都可以免了，直接裝機測開機
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

是吧！誰說摔機破面板，就一定是面板壞掉，有沒有別的可能呢？
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

題外話一下，今天在修這台 I Phone 4 的時候，也有一位同行，拿了一台 I Phone 6S Plus 說換 WIFI 後，手機就掛了，我用了很質疑的眼光看了一下....
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》

你是因為沒焊好，所以連錫造成短路，但你知道 6S PLUS 的 WIFI 晶片不能單換嗎！？他用很驚訝的眼神看的我

應該是說，不是不能單換，而是你曉得的怎麼弄，最後幫他把晶片弄好，他只好摸摸頭的走了....
I Phone 4 摔機泡水連接座斷線《維修分享》

I Phone 4 摔機泡水連接座斷線《維修分享》
