DIY維修4S~求解!

3000vg
個人積分：48分
文章編號：55479630

48分

樓主

2015-04-22 20:18

手邊有一之已經用三年4S~ 經過我幾次DIY維修螢幕~重生過好幾次了
只是最近想換電池~沒想到意外把圖片裡的東西弄壞了
因為這手機殘值已經不高~所以不考慮送修
想說看能否再靠DIY完成所以上01來看能否有神人~能幫幫忙

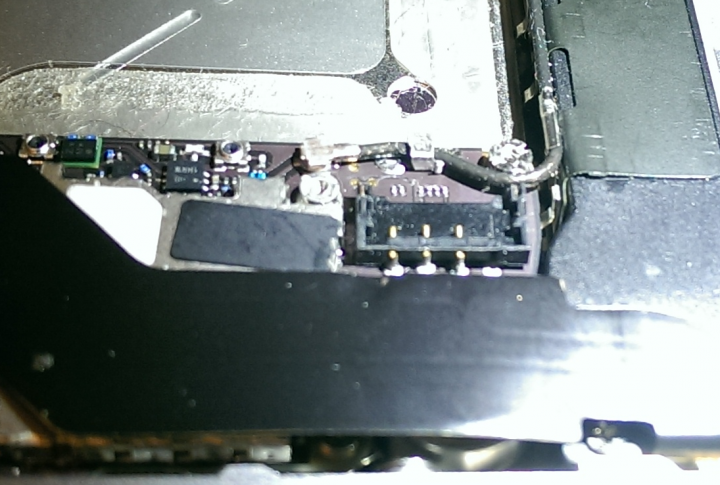

圖片一正面也就是主機板連接電池的地方
原本應該是4根黃色的銅針腳(姑且叫他銅針腳吧,我猜的,可能也不是銅材質)
可是最左邊那隻意外斷了且遺失了所以剩下3根
而且遺失銅針的下方的黑盒子也有部分脫落與主機板沒有連在一起了

圖片二反面看得出來銅針腳與主機板連接處有銀色的接點

DIY維修4S~求解!

初步想法:能否有地方能取得這種銅針腳讓我插回去然後讓電池與主機板銀色接點連接
不知這個想法會不會很不可行~
請問有神人能幫幫忙解惑嗎?

2015-04-22 20:18 發佈

文章關鍵字 DIY

bobobobo32000

bobobobo32000
個人積分：53分
文章編號：55480431

53分

2樓

2015-04-22 21:18

這座網路有賣，取針下來組合便可！

3000vg wrote:
手邊有一之已經用三...(恕刪)

3000vg

3000vg
個人積分：48分
文章編號：55480579

48分

樓主

2015-04-22 21:29

bobobobo32000 wrote:
這座網路有賣，取針...(恕刪)

請問我要如何搜尋到這個零件？
因為我連他的名字都不曉得無法搜尋
還是能否提供連結
或者是光華商場有辦法找到此零件嗎？？
萬分感謝

auston

auston
個人積分：46分
文章編號：55480982

46分

4樓

2015-04-22 21:59

看樓主的描述, 可以猜想不熟電子相關技術,
沒屋頂找4s 電池座可以找到你要的東西,
不過解焊及迴焊電池座....真的還是找專門處理的人,
不然修不好機板也掛了.

yoyoc2

yoyoc2
個人積分：43分
文章編號：55481348

43分

5樓

2015-04-22 22:22

如果銅脫了買電池座也接不回去，我是不行，也許你可以試試
不然可以跳線直接接到電源供應的IC那

3000vg

3000vg
個人積分：48分
文章編號：55482396

48分

樓主

2015-04-22 23:23

auston wrote:
看樓主的描述, 可...(恕刪)

沒錯~的確不熟悉
不過剛剛到YOUTUBE大概看了一下
似乎只需要一個烙鐵和錫絲即可解焊和迴焊(如有錯請指教)
而且也在沒屋頂的地方找到這個電池座零件了~
我想我應該會自己試試看~若成功~我賺到了一次寶貴經驗~也有DIY的樂趣
若失敗~就讓這隻手機光榮退休了

但我又有一個疑問

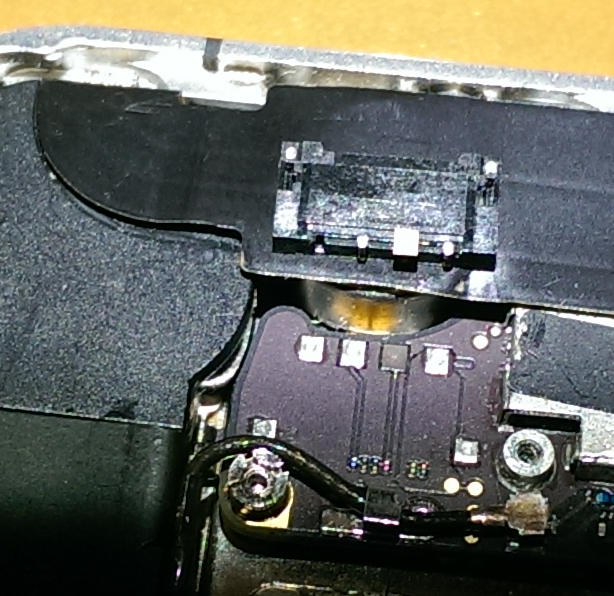

請看圖
我把電池座拔起來發現第二個針腳把連接主機板的錫給黏起來了@@
.......假設我現在買了新的電池座(有完整四個針腳)
第一三四個位置的錫稍為熔掉即可黏回去(如有錯請指教)
但第二個位置的錫我該怎麼處理 ??
是把原本的錫拔下來在黏回去?(如果是要怎麼黏?)
還是從錫絲上熔新的錫到主機板上(我怕會不會燒到主機板阿@@)

請大大們解惑!感激萬分!

3000vg

3000vg
個人積分：48分
文章編號：55482468

48分

樓主

2015-04-22 23:28

yoyoc2 wrote:
如果銅脫了買電池座...(恕刪)

新的電池座有完整四個針腳~應該可以完成
不過大大提供的跳線方法~已超過的能理解範圍~我是有聽沒有董阿!@@

conradchen

conradchen
個人積分：10分
文章編號：55483270

10分

8樓

2015-04-23 0:24

pad 掉了, 焊不回去了

唯一個方法是,用小刀將pad底下那條線的漆刮掉,然後用跳線的方式

一邊焊在刮掉線露出的銅箔,另外一邊焊在新買的座的pin上

今天做的是笨蛋,明天才做也是笨蛋,永遠都是笨蛋了

auston

auston
個人積分：46分
文章編號：55486595

46分

9樓

2015-04-23 9:55

!!.....
PAD(電子零件的焊接點)從PCB脫落很慘...
樓主要動手之前要先問過啊...

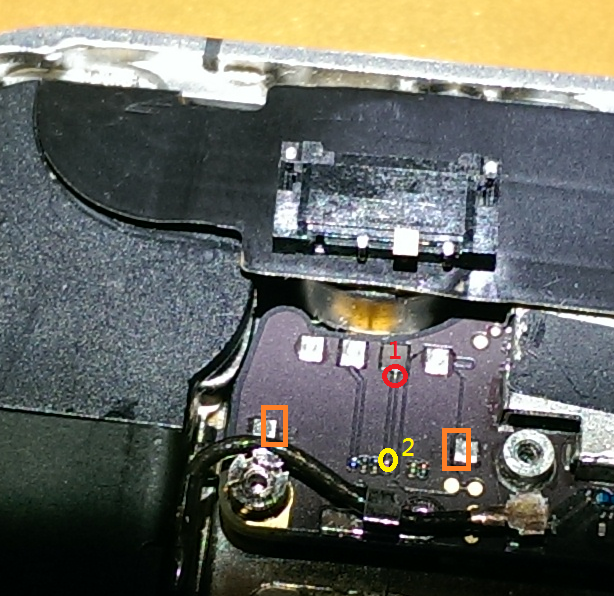

補救辦法如樓上所說, PCB(電路版)上連接第二個PAD的(紅圈1)線用利刃刮除防焊漏出銅色,
(左右兩邊的可別刮到啊, 漏銅的話就短路了)
先讓漏銅處用烙鐵沾錫吃一點錫上去, 再焊接跳線在刮除的漏銅處
電池座和回去後, 跳線再折回來焊在電池座的第二腳.
不過我想了一下這個區域很危險, 電池座蓋上去會不平整外, 跳線也有可能被電池座壓到脫落, 長期信賴性很不保險.

請樓主確認一下脫落的那個PAD是否Trace(PCB走線)是一直線到圖下面的電子零件(黃圈2), 圖看起來是黑色的電阻
如果是的話, 焊接跳線在這個零件腳上, 在電池座焊回去的狀態跳線繞電池座外圍在接到第二腳的可行性較高,
跳線拉扯請千萬小心啊, 不然電子零件扯壞了就更大條, 可以的話焊完跳線點膠固定

另外, 兩側橘框的電池座固定腳PAD...樓主在解焊電池座的時候是不是扯到了? 感覺PAD翹起來了....@@
這次補救完應該沒辦法再換一次電池

3000vg

3000vg
個人積分：48分
文章編號：55488159

48分

樓主

2015-04-23 11:09

auston wrote:
!!.....PAD...(恕刪)

厲害! 感謝撥空解答~

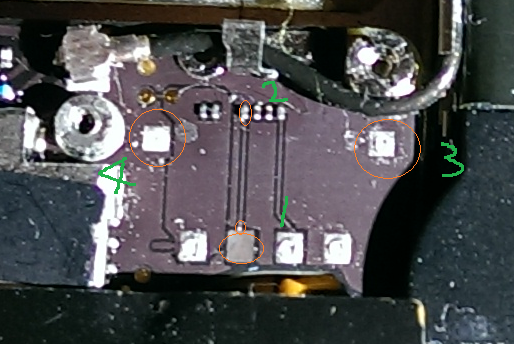

先補上更清晰照片

1.為 pad 脫落處~且脫落處的上方已經露出一個黃色小點~
(我估計這個就是你們所說的需要刮除然後露出銅的地方,不知已經露出的這個小點夠不夠大@@)
2. 針對~下面這句話重拍照片
請樓主確認一下脫落的那個PAD是否Trace(PCB走線)是一直線到圖下面的電子零件(黃圈2), 圖看起來是黑色的電阻
(這個新圖片可以很清晰看到連接到上方的圈圈2銀色小點之處 )

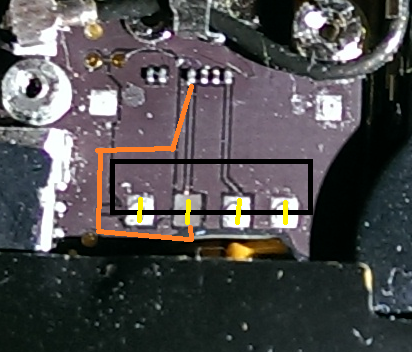

若依大大所描述的方法~我另外畫了一個圖~請你幫我看看
此圖是否就是依照你所說的方法

黑色和黃色為新的電池座,有四個完整針腳
橘色上方將跳線與銀色點"直接"焊在一起
橘色下方由電池座外圍繞過去直接與第二根銅針腳焊在一起
如上描述~是否正確?
最後.....我想知道

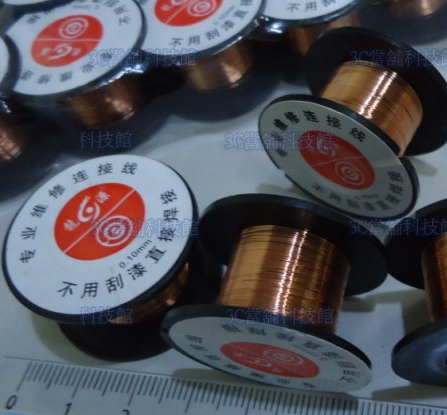

跳線用這種號稱 ~免刮漆漆包線手機飛線跳線焊接線可直接焊接~這種的對嗎?

還有跳線點膠哪裡取得?拍賣好像沒有耶

3和4~這兩個點確定很平整沒受損
