iRig 電吉他效果器連接線 DIY自製

DIY總是無價的,尤其是真的很想要一件東西,可是好貴!

明明知道那個產品集合了許多工程師的心血和智慧才做出來的

賣那個價錢算是粉價宜了呢!

但........................原諒我........ 我太貧窮了.....


本身會一點兒吉他,剛好iPad又有買完整版GarageBand,裡面有電吉他音箱模擬

實在好想要使用喔!因為用麥克風錄雜訊和音質都不理想

市面上有一款產品,叫做 iRig (任何名字前面加個 i 都會變得莫名潮)

雖然我不是電子相關科系畢業,小小地研究了一下,走了一趟光華....

竟然不小心就買了零件回來了!那那......只好DIY試一下囉~



網路上也有人分享用現成線材組合成iRig,雖然我不是電子相關科系背景

但.........怎麼想都不對?電吉他是高阻抗訊號,直接接進去iPad

音量應該會很小,放大後雜訊應該也會超大吧?

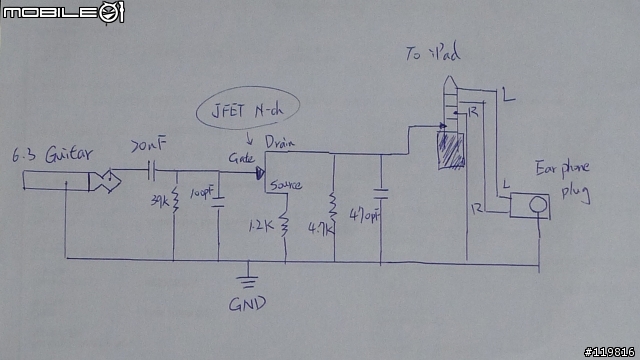

查了一下網路,的確有人分享電路圖,做了一下功課,也大致了解原理

基本上我是copy某網站分享出來的電路圖

iRig 電吉他效果器連接線 DIY自製


比較麻煩的是JEFT、N-channel的MOS,很難買!上網買也要等個一陣子才到貨

我習慣先用麵包板做模擬,看電路是否正確

輸出入孔有Guitar in的母端子、4極3.5mm公頭、3極3.5mm母插座

3.5mm母插座是要讓你接耳機聽的

緊張的時刻到了!!接上電吉他和iPad,oh yeah!成功!訊號正常!聲音也正常!

iRig 電吉他效果器連接線 DIY自製

iRig 電吉他效果器連接線 DIY自製


接著是最煩惱的時候................市面上找不到適合我用的機構件.....

反正自己要用的,也不需要太漂亮的,只要能裝著電路板和零件就好

這時我回頭看到空名片盒.............

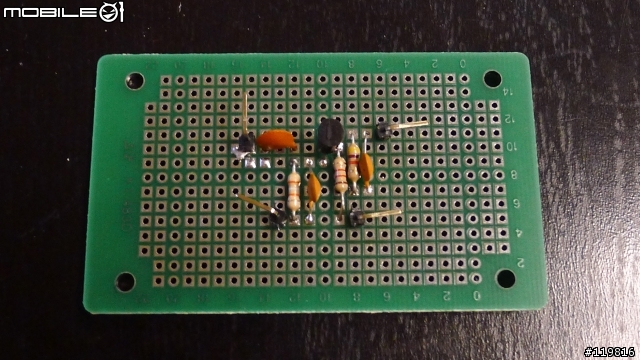

市面上最小尺寸的萬用板就如下圖那個,名片盒剛好可以裝得下!

而且還可以把插座給容納進去,拿了塑膠螺絲固定,之後先把電子零件給焊上去

iRig 電吉他效果器連接線 DIY自製

iRig 電吉他效果器連接線 DIY自製

iRig 電吉他效果器連接線 DIY自製



為了往後維修和安裝方便,所以輸出/入端子沒有跟萬用板一起焊死

弄個排針插上去,比較方便,最後組裝起來的樣子如下

當然最重要的還是要測試一下功能有沒有正常!

iRig 電吉他效果器連接線 DIY自製

iRig 電吉他效果器連接線 DIY自製


一切正常!當然要放上聲音檔才能說服大家

所以花了10分鐘的時間,隨便創作錄一小段(smart 系列製作音軌很快啦~)

節奏吉他和主奏吉他都是經過自己的iRig錄出來的

http://vlog.xuite.net/play/WjV6VlBwLTE4MzI5Mjc1LmZsdg==


同步發表在 http://blog.xuite.net/tuvalu/arduino/214408580
