國外 DIY iRig 請教專家翻譯



今天看到了一篇更有難度的DIY 他也放上他成功的影片了
http://software.riderdownload.com/home-irig-if-it-works/

不過我看不懂他第3個步驟右邊那個東西是從哪生出來的
有人看得懂可以指導一下嗎??


-----------------------------------------------------------------
另外
在買正牌iRig之前 當然自己來花小錢試試看啦
爬文後看到這篇

可是卻要會焊接 對我來講似乎有點麻煩
於是又爬到了一篇不需要焊接的

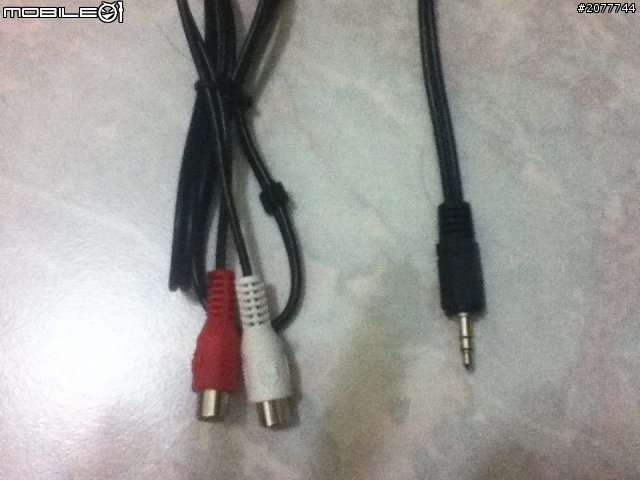

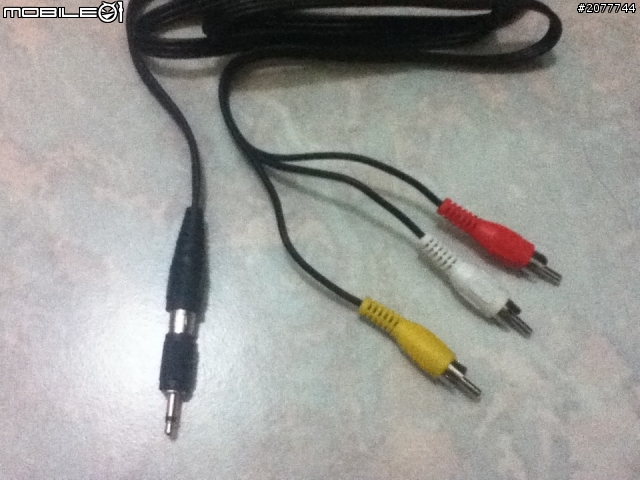

就跑去電子材料行尋找
國外 DIY iRig 請教專家翻譯
國外 DIY iRig 請教專家翻譯
國外 DIY iRig 請教專家翻譯
國外 DIY iRig 請教專家翻譯

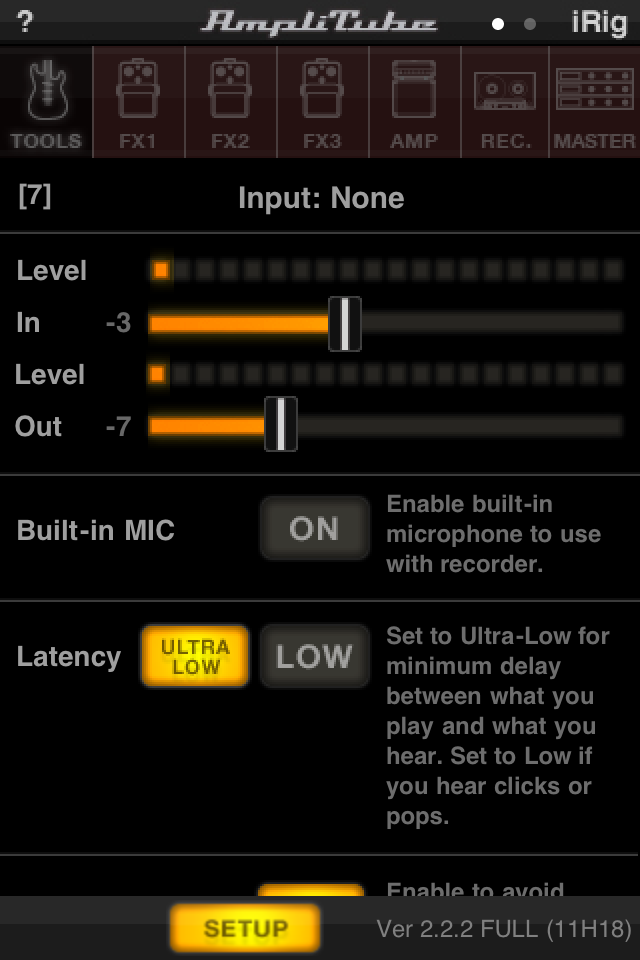

結果就是

吉他Input失敗了

但是ouput耳機還是可以正常使用

為什麼呢???難道還是得敗正牌iRig


2011-10-23 20:23 發佈
我有去看了一下照下面網站應該就可以了!!!

http://ghostshell.posterous.com/diy-irig-iphone

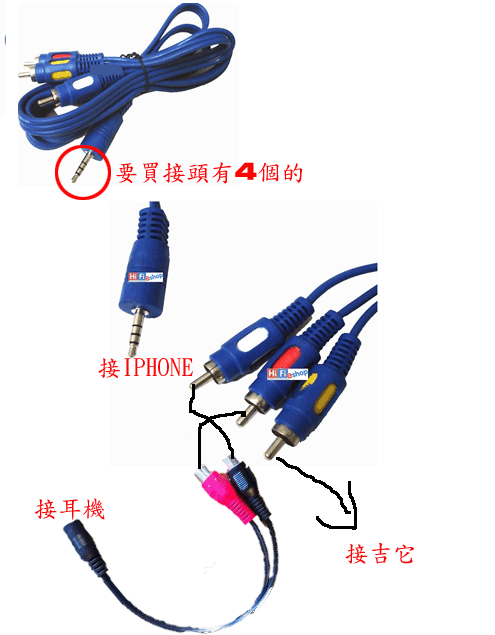

或者照我這張圖應該都行!!
用上面那線材無法成功喔!

我也東湊西湊去買了那些線材,結果吉他無法input

不知道是線材關係還是怎樣
應是您買到的線,地線是錯誤的

若依APPLE 4節3.5MM耳麥接頭的定義
由前到後 為 L, R, Gnd, Mic
但您買的線有可能做成 L, R, Mic, Gnd
那就不行了

另一個可能是您 吉他的輸出太小
需要放大
下面是幾個國外網路上找到的有放大的電路
