[DIY] 我的超級無敵平價 iphone charger (第5頁)

fultom

fultom
個人積分：31分
文章編號：14147293

31分

41樓

2009-08-18 17:09

爸爸買不起 wrote:
。電壓不用刻意降到5...(恕刪)

照大大說的,我測過電流電壓在負載下是5.34V,電流是0.9A,大概不需要其他電路

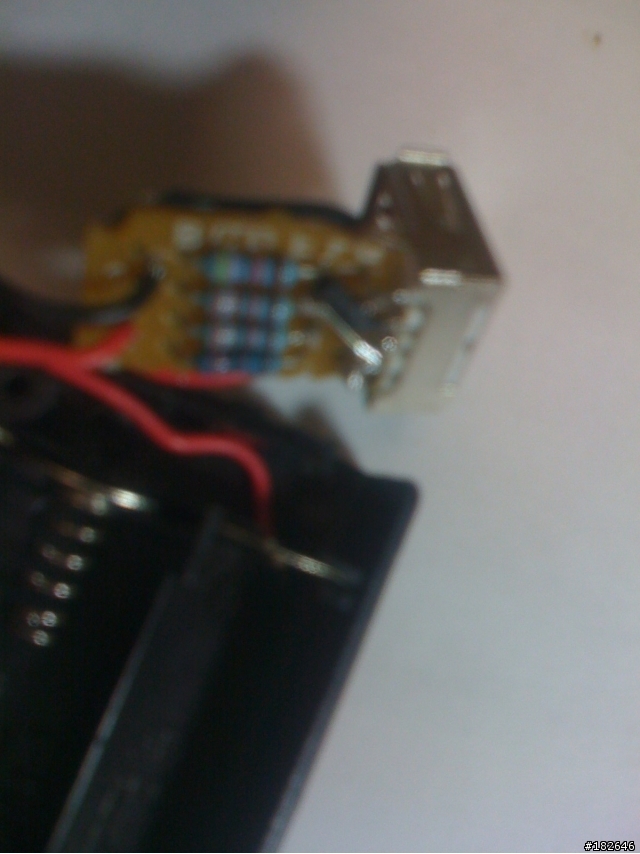

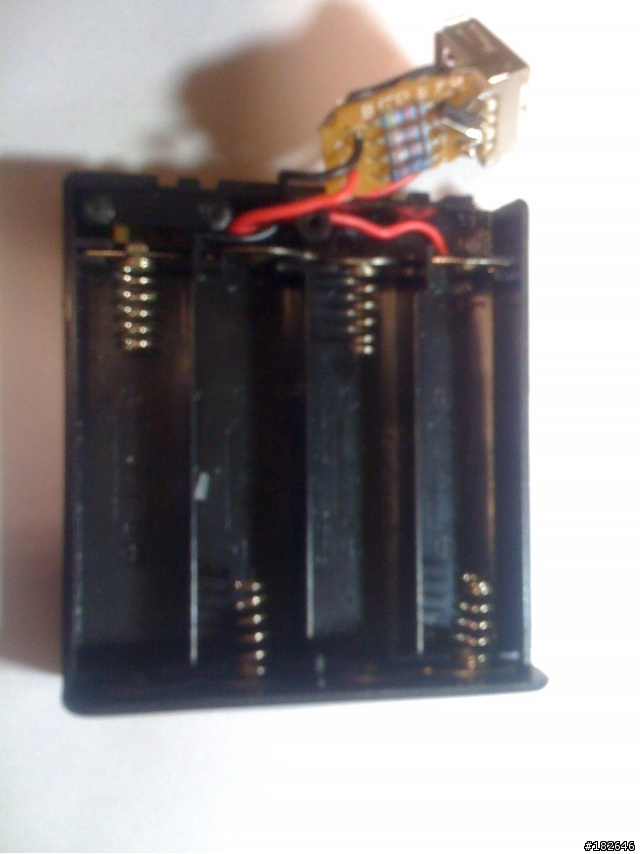

順便把電路簡單縮小,都做在電池盒內,

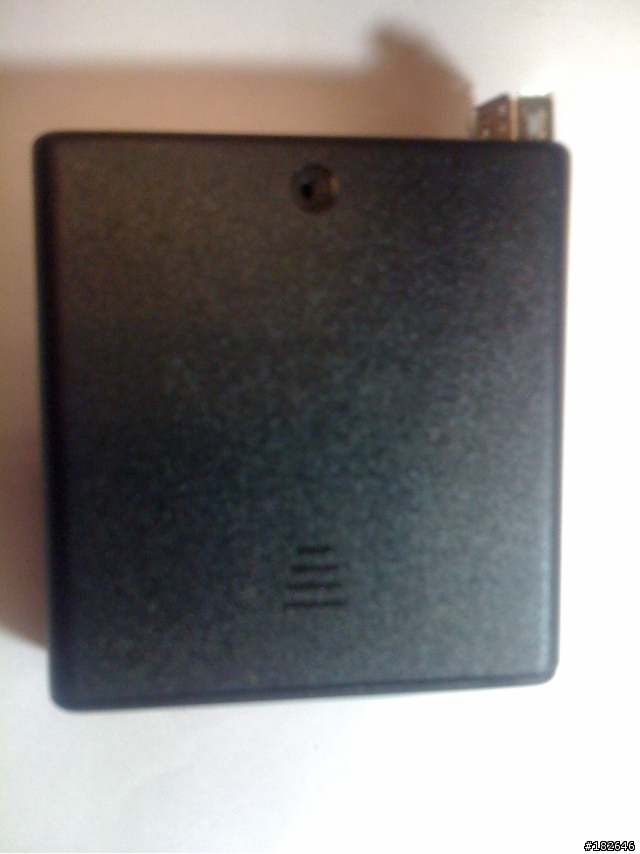

付開關的電池盒,裡面空間有限,usb只好露出來

爸爸買不起

爸爸買不起
個人積分：24分
文章編號：14156643

24分

42樓

2009-08-19 0:14

USB 500mA不是我說的，是樓上的說的，我只是說最好能確定一下，USB只能限0.5A的話，是比較保險
到底有沒有限，我就不知道了，線材本身應該是沒辦法有這個功能吧?

我後來又想了一下，降電壓還是必須要的，因為電壓高，電流自然就大了，如果可以控制在5V附近
那表示電流應該也會在1A附近，如果用7V的話，電流也會隨之提高，因為內電阻應該是固定的
控制電壓，就能得到控制電流的效果了，(我不是學電的，不知道這樣講對不對?

)

你有實際測量過電流值的話，應該就能安心使用了

我後來又想了一下，AA鎳氫雖然最大可出到5A，但是這跟用在馬達的情況差很多，
充電的話，應該不致於會出到這麼大電流

chentoo

chentoo
個人積分：0分
文章編號：14742213

0分

43樓

2009-09-16 22:35

根據前者的經驗,時尚達人JER 也幫我用了一個

DIY 真的很有趣，也可以學到很多好玩的東西

而且又省錢~

156ts

156ts
個人積分：0分
文章編號：17385290

0分

44樓

2010-02-04 13:11

請問...這個concept是否可以同時適用於內建USB prot的車用音響主機呢? 我的civic 8原廠主機插USB傳輸線無法幫iPhone3Gs充電...懊惱中

allyoubala

allyoubala
個人積分：0分
文章編號：17420912

0分

45樓

2010-02-06 3:43

3GS不用try了..
今天花了一點時間做了一個..
只能充touch以下

3GS會告訴你不支援此配件充電..
不知道如果把data 兩條線空焊有沒有用../_\

NISSAN Tiida ，KYMCO 三冠王， Dahon MU P8，目標1000RR

reedlu

reedlu
個人積分：0分
文章編號：17426167

0分

46樓

2010-02-06 12:42

我可以確定, Iphone 3GS 用這個電路做出來的結果是不能動作的.
我量 iphone 3GS 的 AC充電座的電壓分別是 5.18, 2.70, 2.05, 0V.
用這電路做出來的, 電壓分別是 5.20, 2.70, 2.00, 0V;
結果就是不能充.

可惜阿!

kd002647

kd002647
個人積分：0分
文章編號：17429333

0分

47樓

2010-02-06 16:15

除了製作充電設計外
安全起見最好在5V.D+.D-加ESD元件保護裝置
防止IPhone在不同環境下hot plug充電使用中被靜電打死唷

wells995

wells995
個人積分：159分
文章編號：46109847

159分

48樓

2013-09-12 16:41

不好意思，可以請問一下大大上面的電容是多少規格的嘛？
