ccchenzj wrote:
如果沒記錯的話四顆的...四顆的充電器應該會有兩回路, 也就是說兩顆一回路串聯充電(恕刪)
嗯
現在很多充電器可以提供一個電池一個迴路
甚至可以達到每顆電池 1A 來充電
JL wrote:
1.4V 是充飽的時候
放電不要超過 0.8V
所以樓主這樣的設計
1.2 x 4 = 4.8 < USB 規格的 5V
會不會電池還很有電
但iPhone 卻不買單了
台東阿華 wrote:
電路圖好像沒算電流大小
鋰電池 最怕是過電流充電
用IC 控制輸出 電壓&電流比較安全!

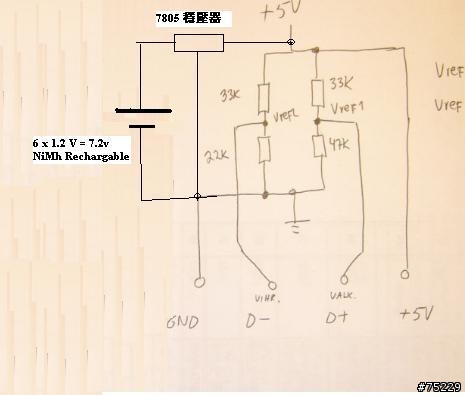

這兩位大大的意見佷好. 網上也有這樣的資料. 請看看這個改良電路圖如何?
電池用6顆, 再用穩壓器把電壓降到5V. 我想可控制電流同時用盡每顆電池.
參考: http://en.wikipedia.org/wiki/Voltage_regulator
IPHONE 的充電限制是多少我沒找到
不過USB的上限是500mA
7805 有電流供應有分 大1A ； 小100mA
Vin 7.2V 不知道 7805 會不會發熱；發熱需要裝散熱鰭片
此外7805為 開關式降壓 最好在 "輸出端加電容"
這邊是7805的說明頁 (大陸的)
關於充電訊號部分 僅做參考 (
上有強者會算,我電子學還老師了...)v v v v v v v v v v v v v v vv v
電阻串聯分壓部分 可改為 稽納二極體( 定電壓 Zener Diode) 串一個電阻
不過網路上只有2V 跟 2.7V

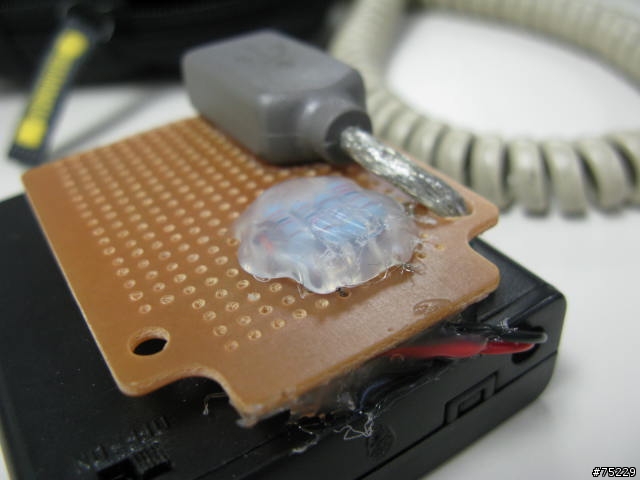

線路材料完全根據smyung兄的改良版本和阿華兄的線路建議，不過考量體積和重量，係採六顆AAA電池串連，見背面觀：
兩者都可以讓iPhone充電，差別在電壓的穩定性，看圖吧。
用六顆AAA電池的IC前電壓為7.72V
而7805後輸入UBS pin1的電壓為4.945V
即使插上iPhone開始充電，電壓仍維持4.940V
呵呵，反光都看不清楚了原版的表現呢？
賣個關子，先等天亮再說囉
在此感謝smyung兄的資料提供與實踐，以及阿華兄的寶貴建議與元件資料
個人覺得這個小裝置很實用，可以把那很貴的變壓器省下來。
電池供電又IC穩壓，是很安全的。
本人非電子背景，只裝過人家layout好的音響套件，自己買洞洞版規劃零件安裝和線路，這是第一次。
外觀上，就包容些
。畢竟這回是以線路實踐為目的。
