今天介紹這台機子的主人，他算蠻倒楣的~
剛換完整新回來騎車就口袋噴出~
摔出去也就算了
還給他滑到水溝去進水~
不過還好能開機，但FACE ID就GG了
拿到機子後先做初步的檢查
這畫面大約三秒後跳出
Face ID無法使用
看到這訊息，心中不免涼涼的~
再加上有摔機又有進水
有可能有兩個 FACE ID元件故障
那就先按照順序來修

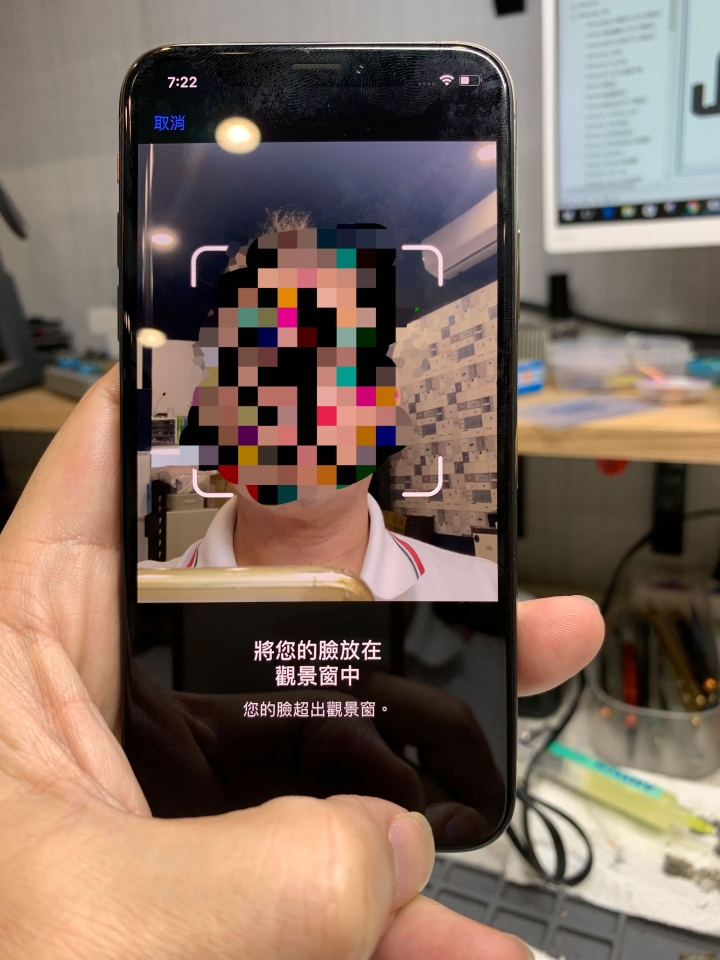

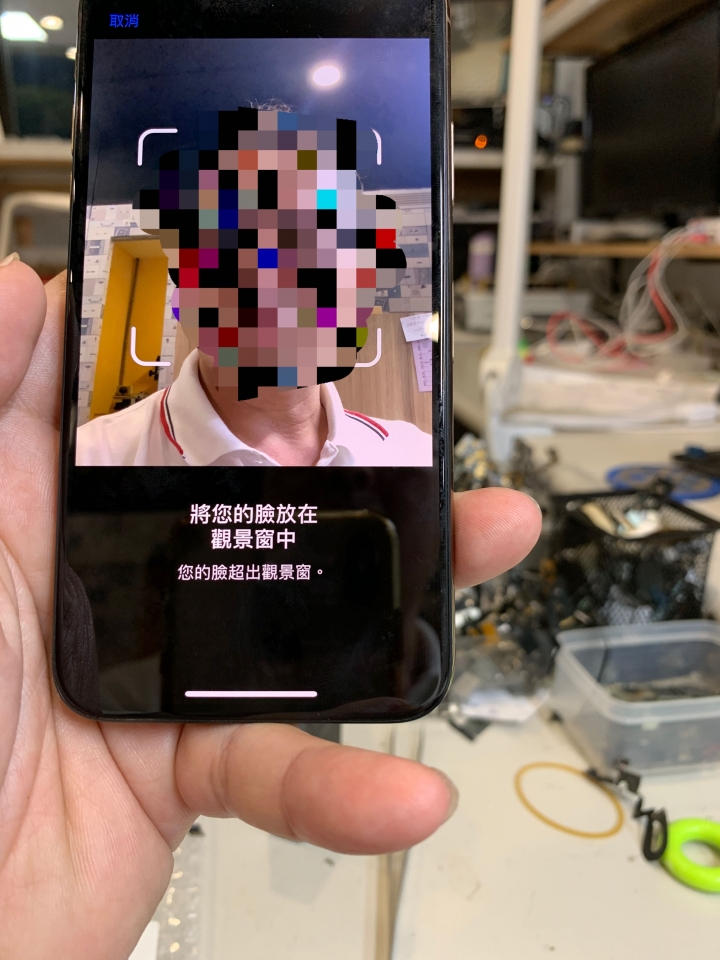

首先叫你往上往下調整的情形

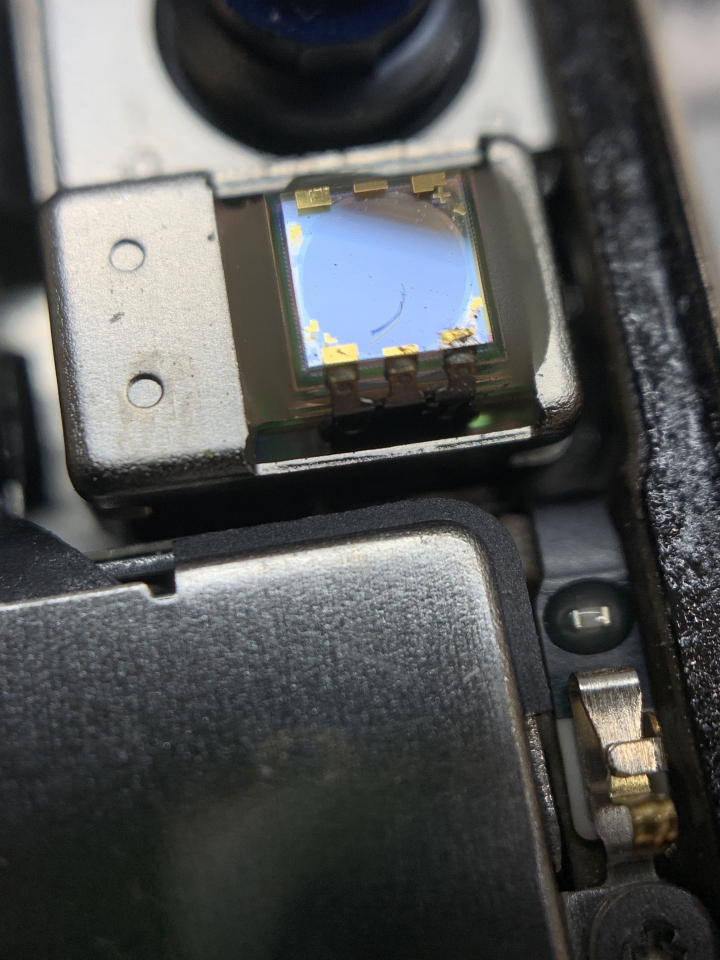

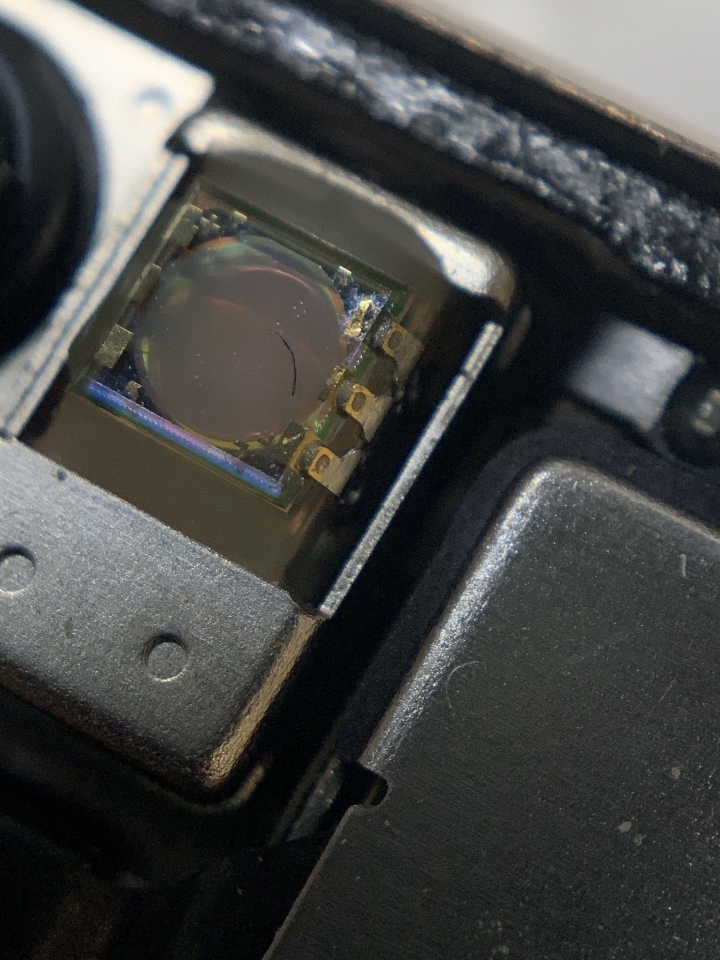

大部份的問題是出現在 矩陣投影器
這個元件進水特別容易中獎
但這個卻是最難修復的地方

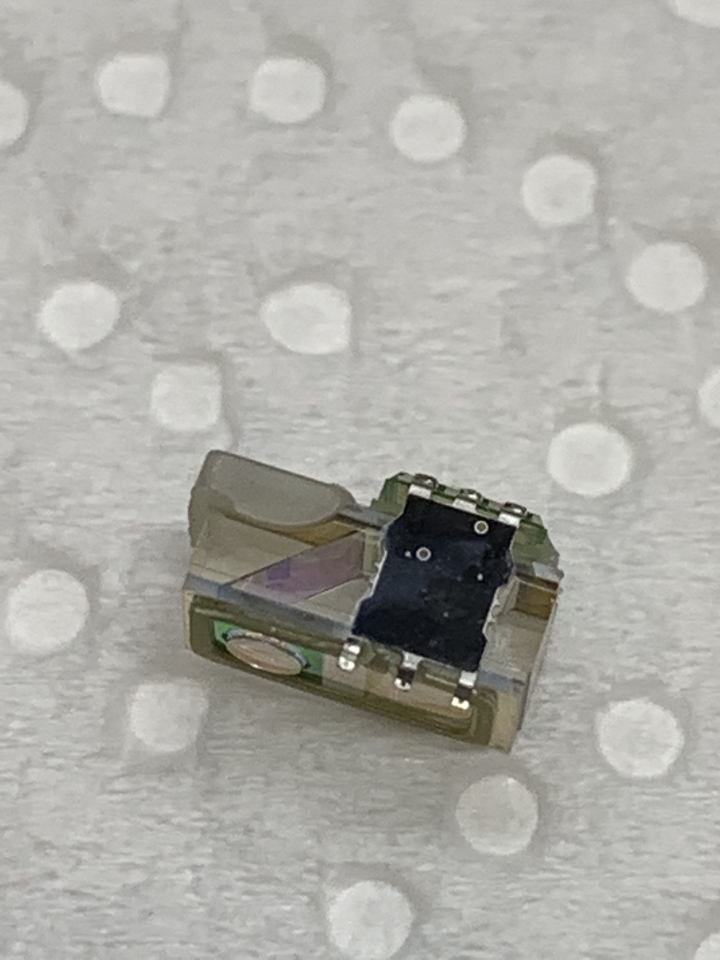

因為五稜鏡損壞或者光束調節鏡片破裂
這都屬於無法修復的地方
基本上修復 矩陣投影 的機率大約一半左右
而這台XS算運氣不錯
這個故障算可以修復
但這涉及到我比較特別的維修手法
所以就容我保留不公佈

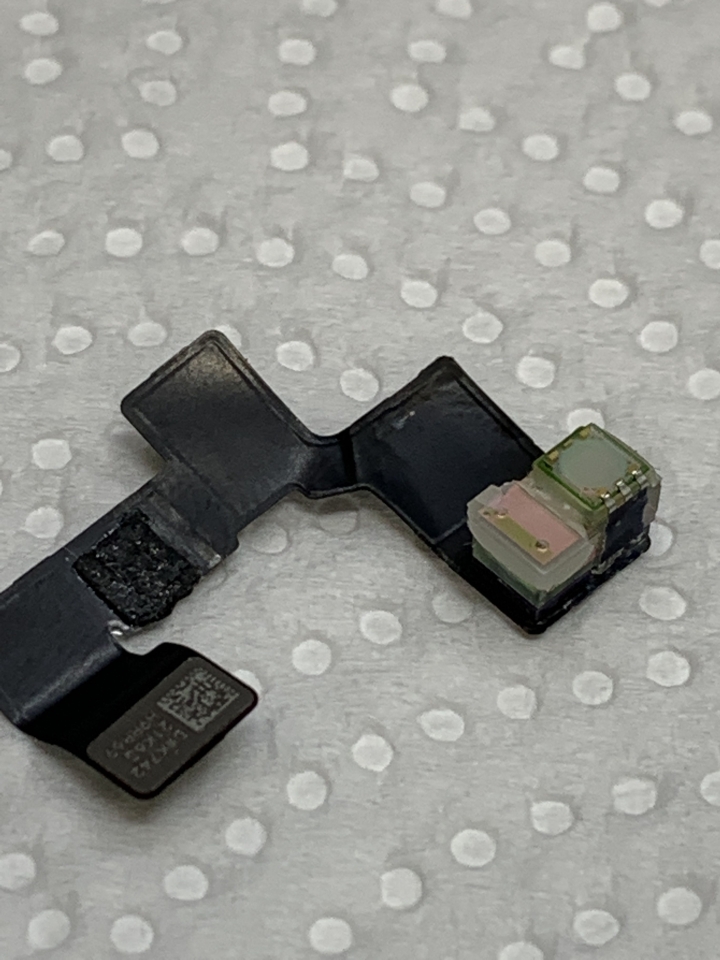

然而修復了 矩陣投影器
Face ID還是沒好起來~
果然在我手上的機子都是狠角色
非得虐我千百回才甘願
下一個要處理的元件
就是紅外線接收器
當矩陣投影投出3萬個等長光束後
接下來就是由紅外線接器這個鏡頭來接收
接收後的數據則是交由CPU來運算解鎖
至於專有名詞我就不賣弄
我簡化一下詞語讓大家看的懂

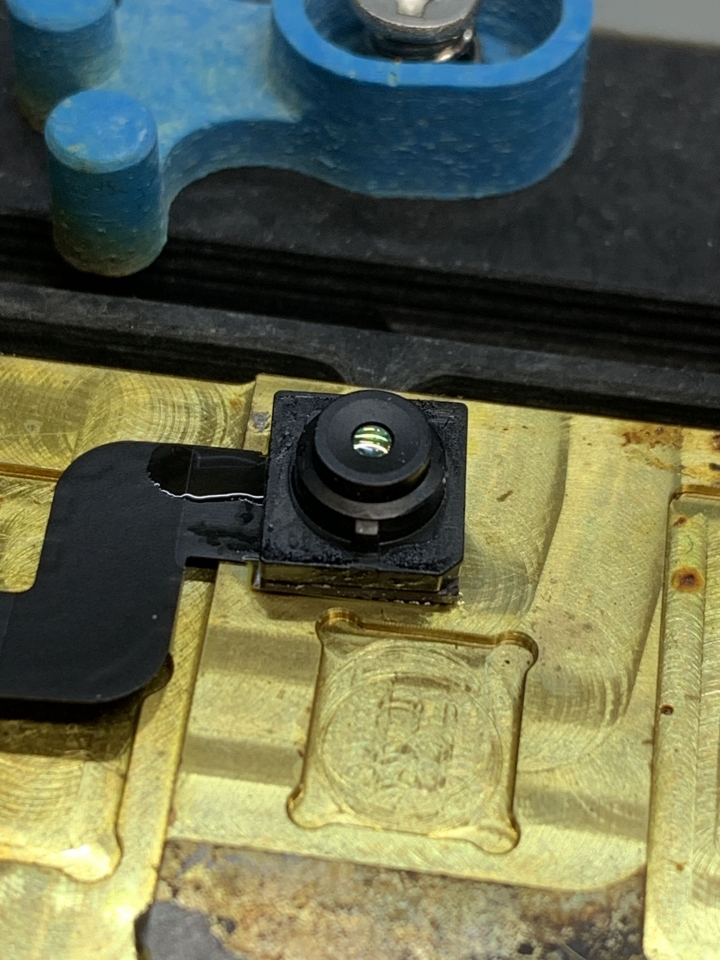

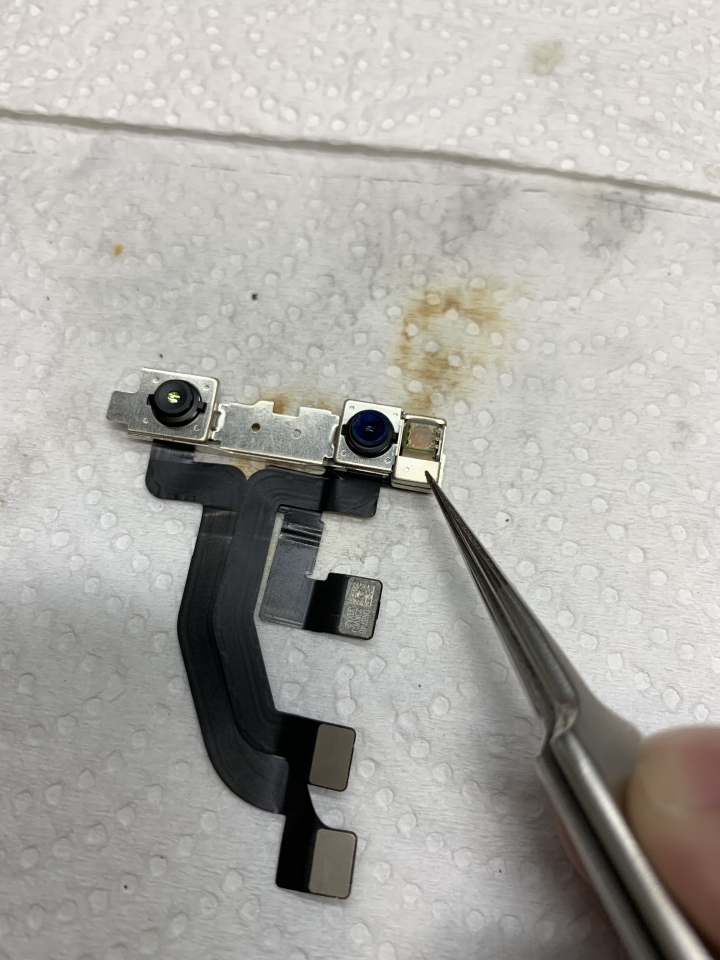

最左邊的鏡頭就是紅外線接收器

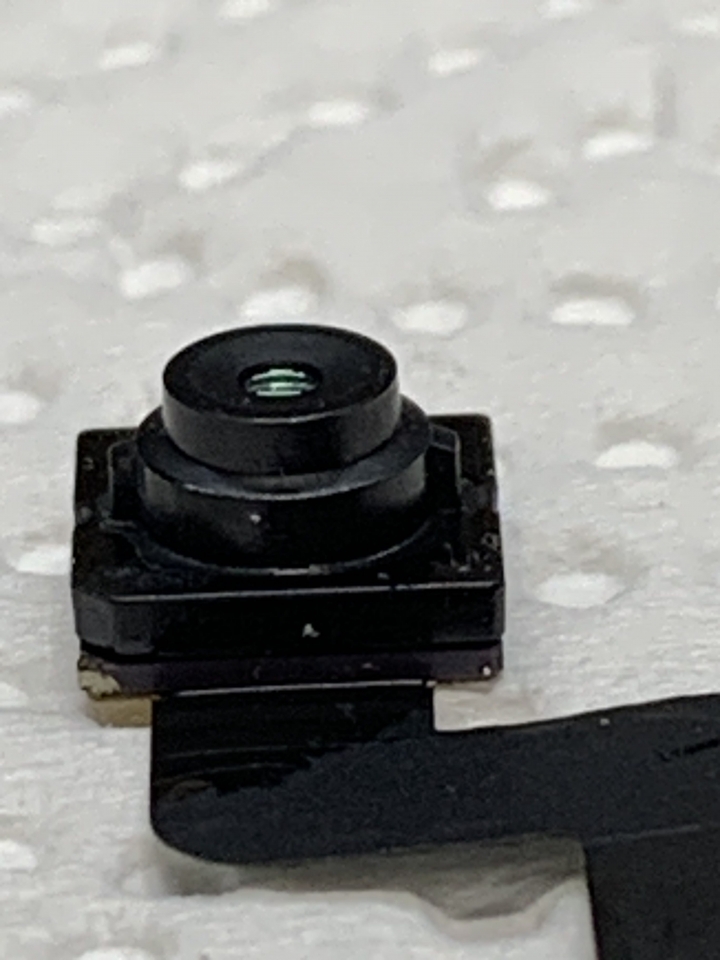

它拆出來就是這個樣子
不過這個元件摔機很容易損壞
因為它不是用焊錫連接
而是用導電膠粘合
所以摔機特別容易開掉
接下微微加熱一下，分開背後的鐵片

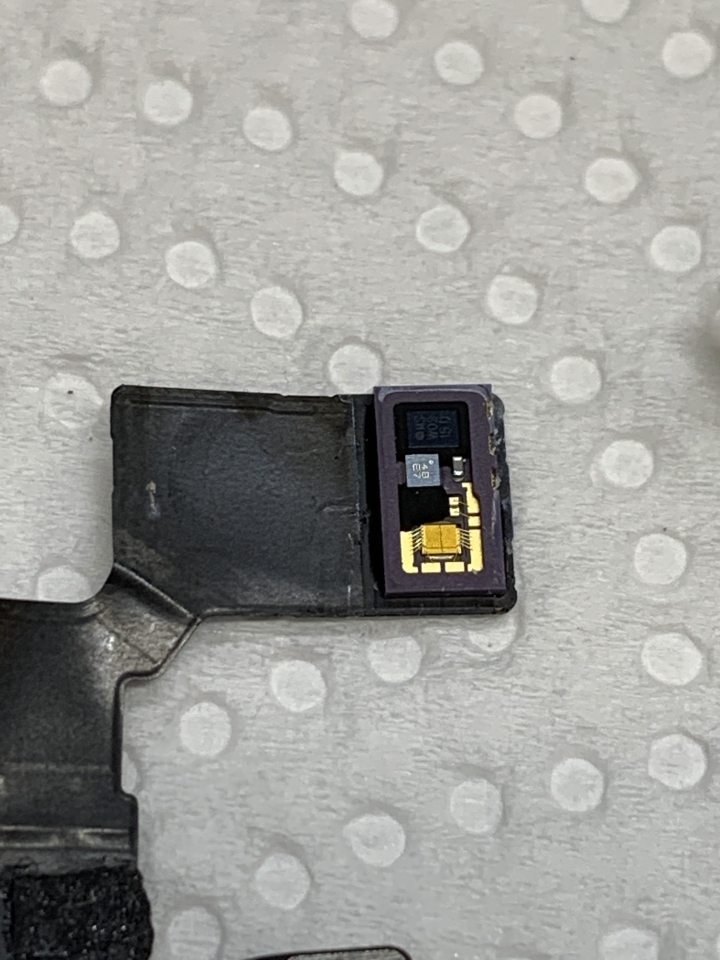

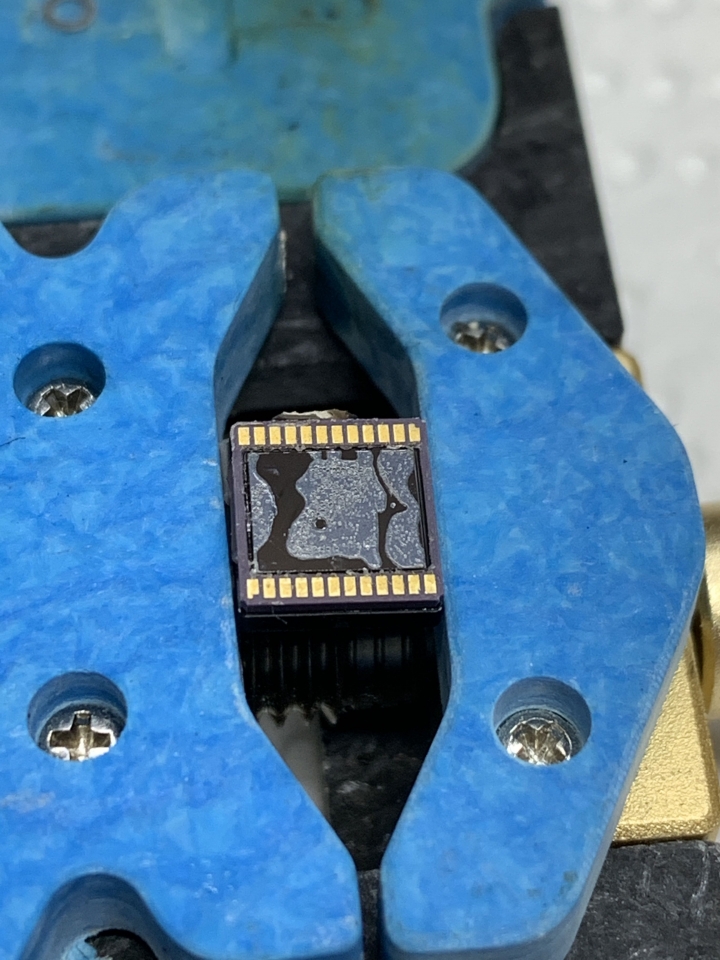

接下來露出排線本體
做太順手忘了拍分離的過程

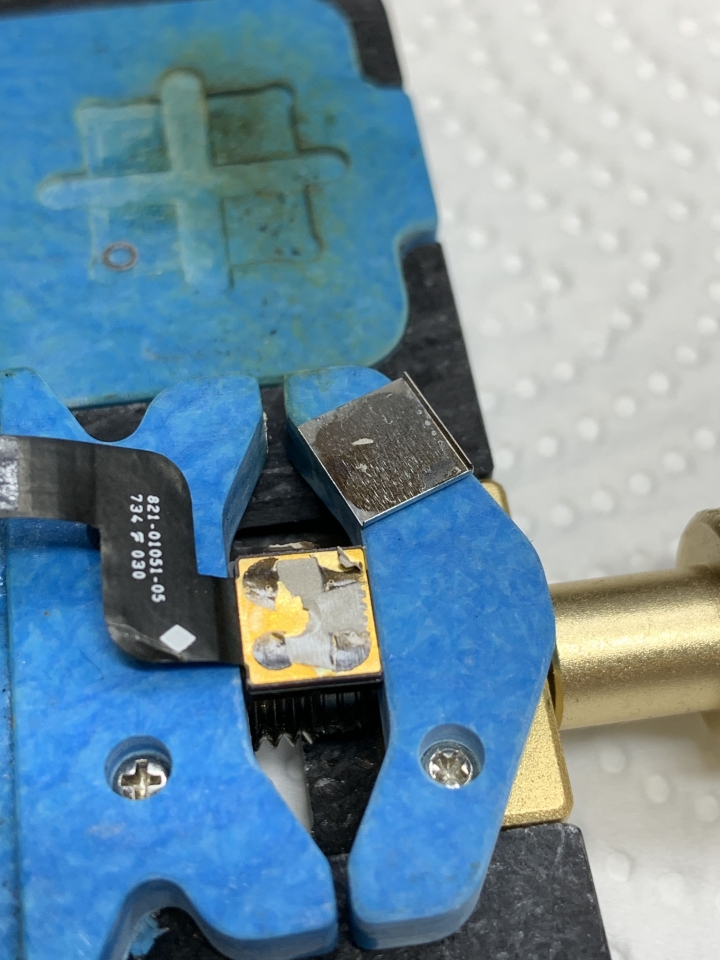

可以看到上面一堆膠

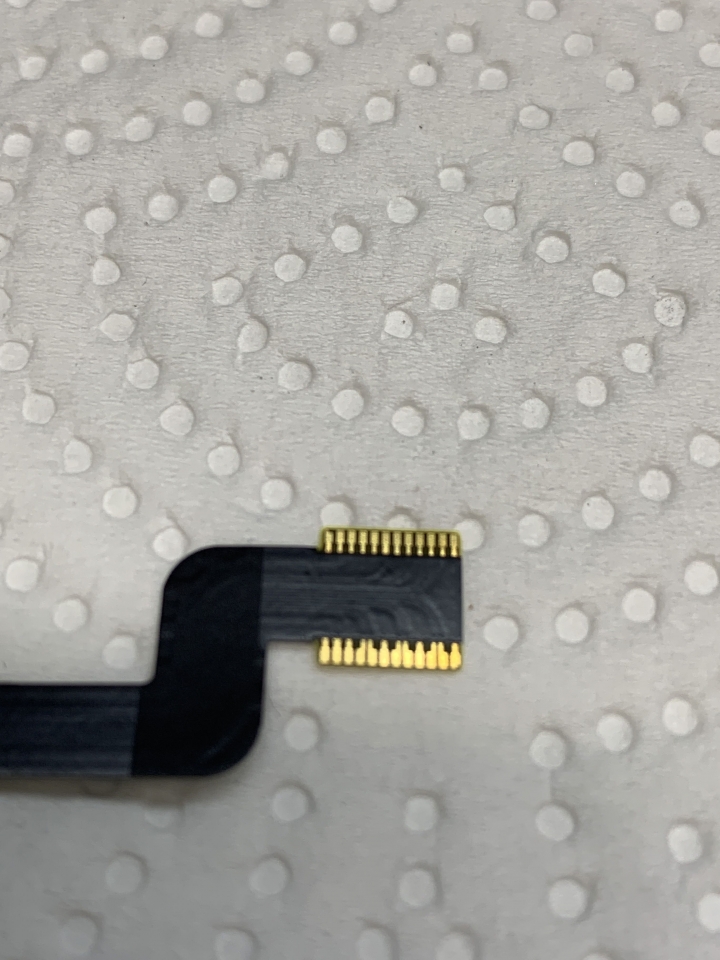

接下來幫它換個新的排線
因紅外線接收器鏡頭不耐熱
不能用熱風槍去回焊

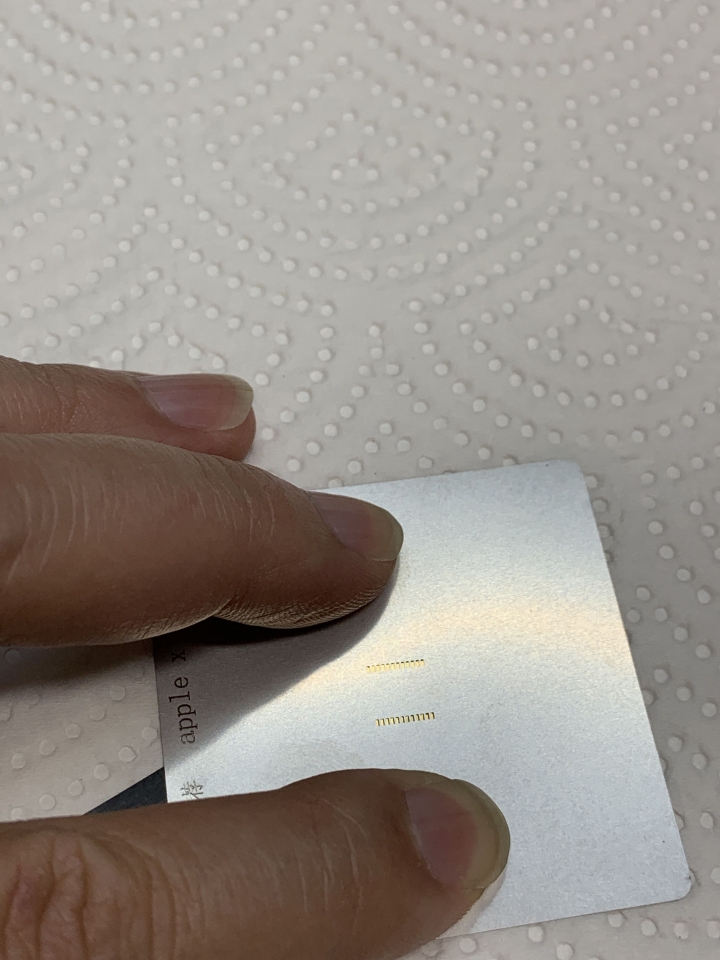

所以直接將錫做在排線上

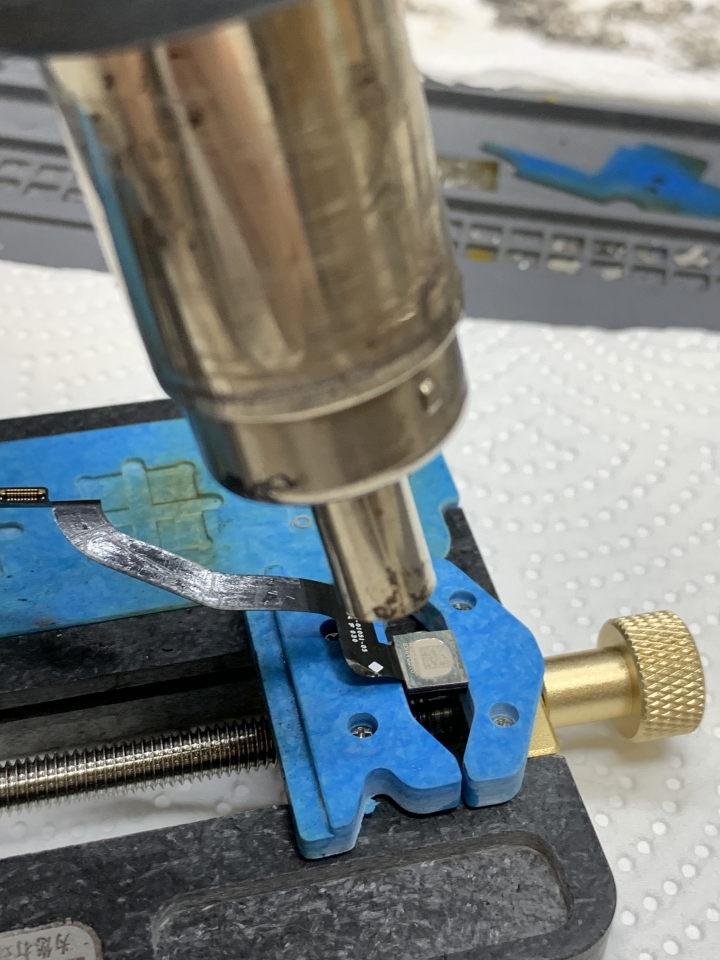

接下來就是鐵板燒的時間了
檢查一下有無焊點虛焊

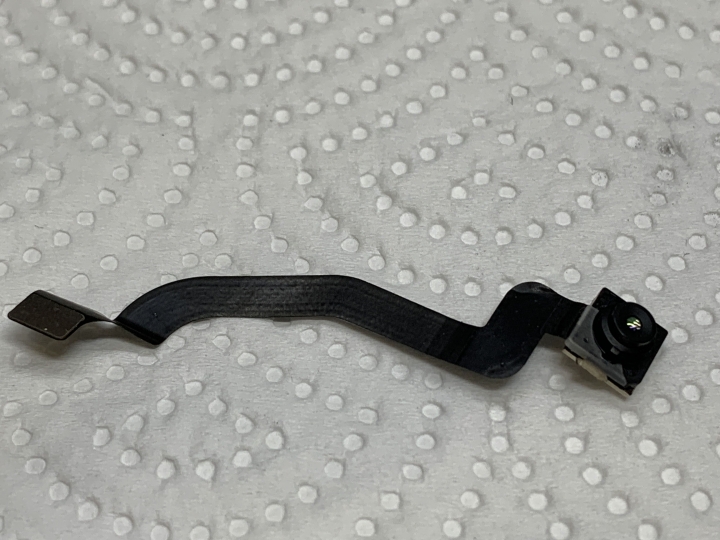

完美的焊回，鏡頭也無受損
接下來就是測試的時間了
已經出現轉圈圈
到這裏 Face ID的功能差不多修復了
今晚的宵夜錢有著落
維修到此告一段落~~來吃宵夜去
