我是"懸壺濟世"的大尾
今天維修的這台主角~XS
在它主人的手上服伇不到半年
就遭受撞擊車碾
其實保修期的機子
大部份我會建議送101付費整新
但它的主人希望能救出裏面所有的資料
裏面的資料對她來說太重要了
如果可以最好能全部修復
只要能在整新機的價格內都OK
前言完畢那我們就開始維修吧~
首先看到機殼變形成這樣
心中涼一半
果然來找我維修的機子不會太簡單
心中吶喊~我好想只要能換換
電池~尾插~螢幕這類簡單的就好.....
主板拆出也是嚴重變形

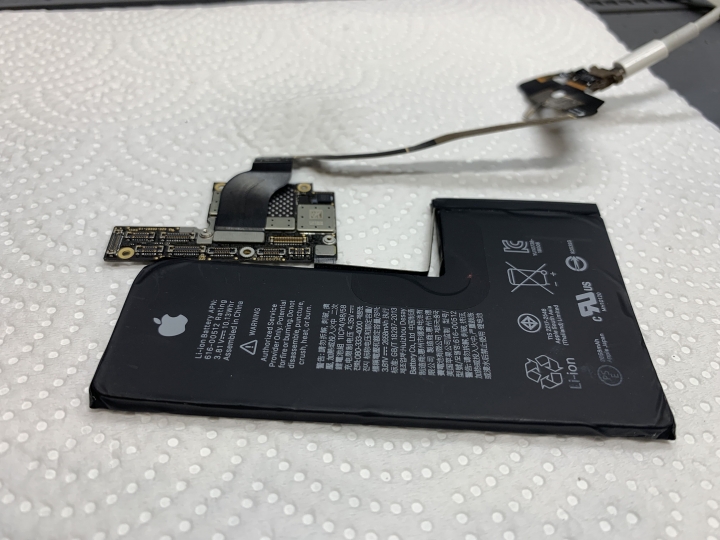

先裸板上電測試呢
電流定在 120ma不動....
看樣子必需分層來看一下主板哪邊受損
分層完果不其然中框和上板掉了一堆焊點
仔細測量各焊點阻值
上下板都有斷點斷線
一般來說有兩種維修方式
一是一個一個焊點慢慢補回，線路一條一條的接回，但有耐用度不持久考量。
二是直接借屍還魂搬板保資料，穩定度OK不過成本高，還有維修師的技術也是成功的關鍵。
仔細精算了一下成本
還能賺些便當和紅茶的錢...
那就二話不說"搬了它"

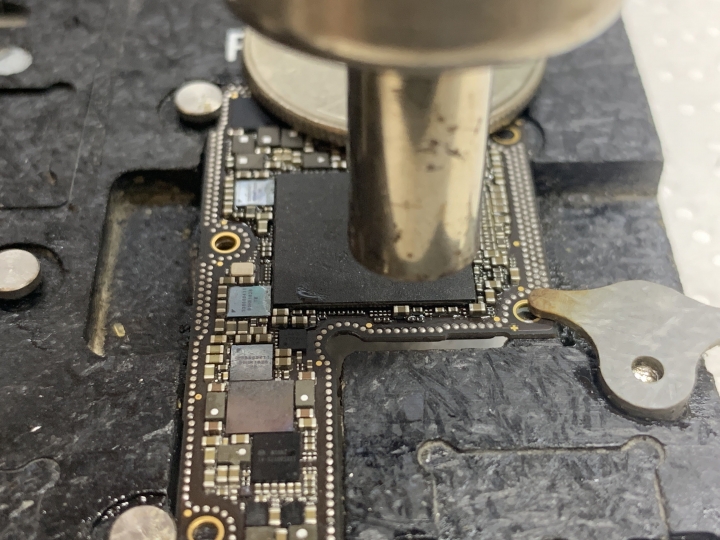

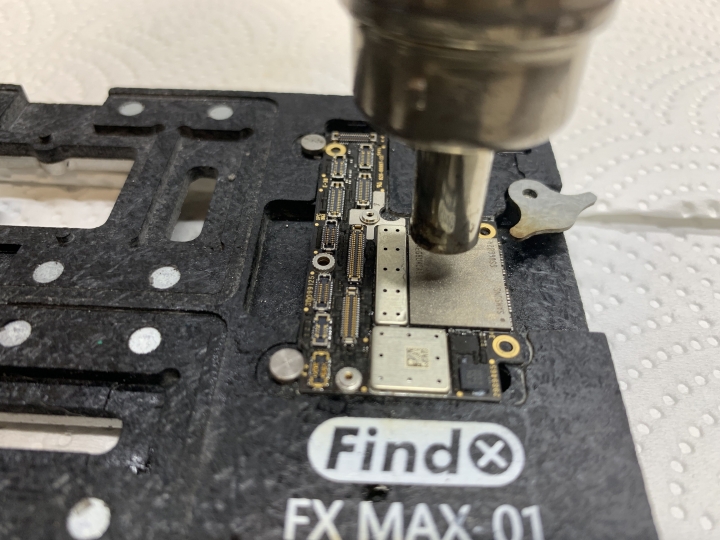

下CPU的照片沒拍到只有影片
但有個人維修秘密手法不便PO出
先拿練習的照片頂著先...請原諒我的山寨

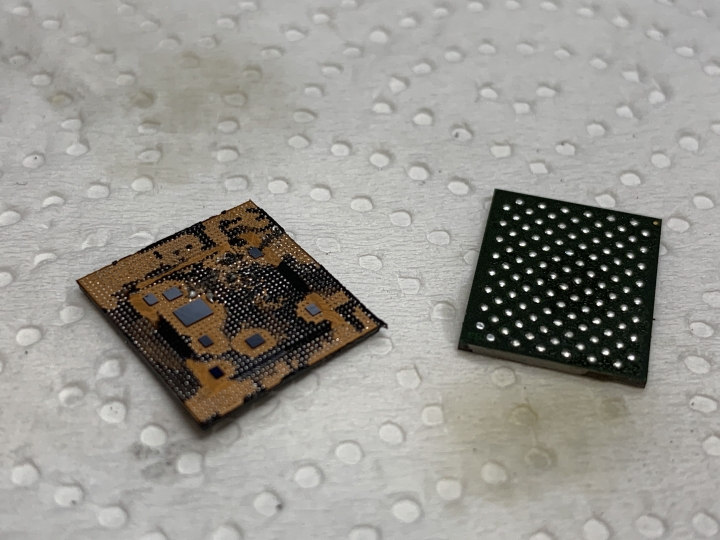

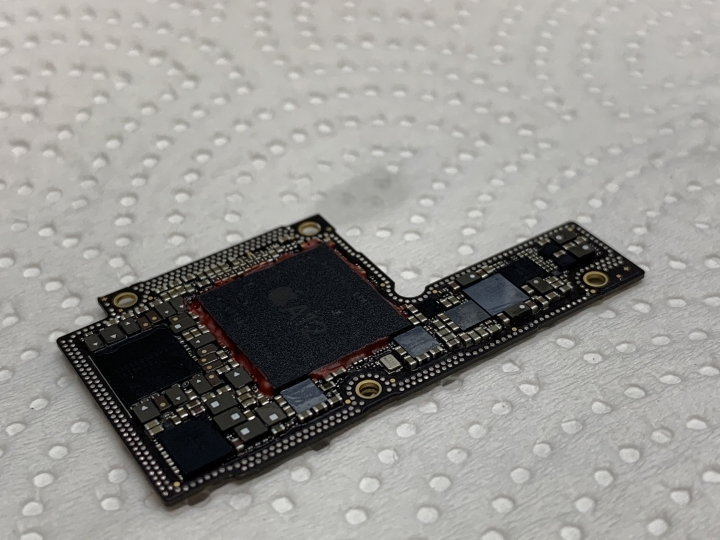

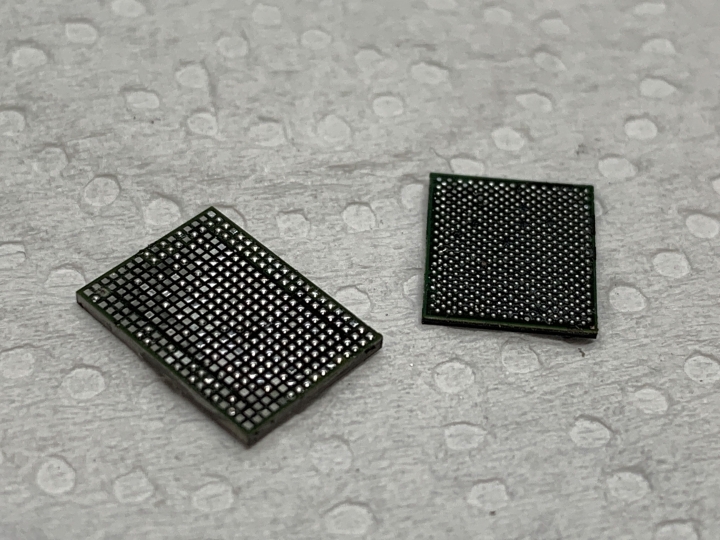

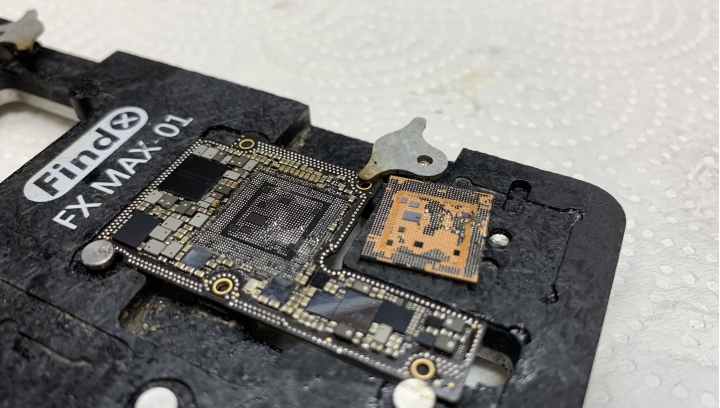

邏輯板這部份取下CPU和NAND Flash
至於保資料的EEPROM呢?

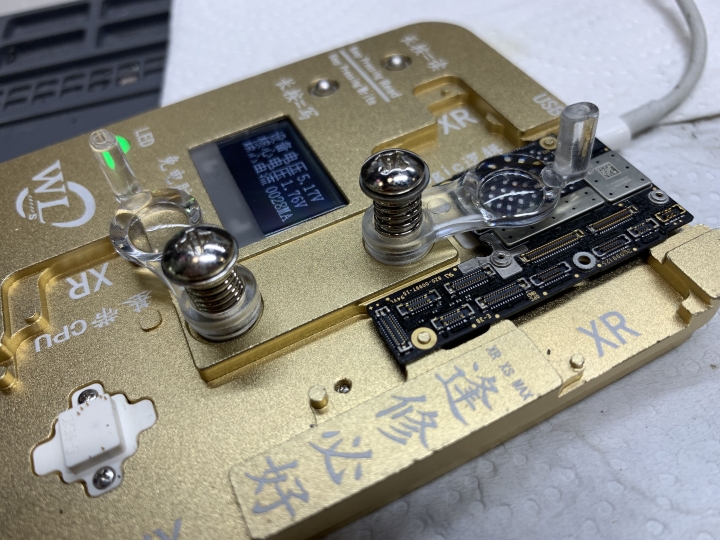

則靠這台"逢修必好"來幫忙讀取數據
下板這邊一般來說只要取下基頻處理器就好
但設備商把我的NAND Flash測試儀寄海運...
變成無法解綁WIFI的加密
只好多搬一個WIFI晶片

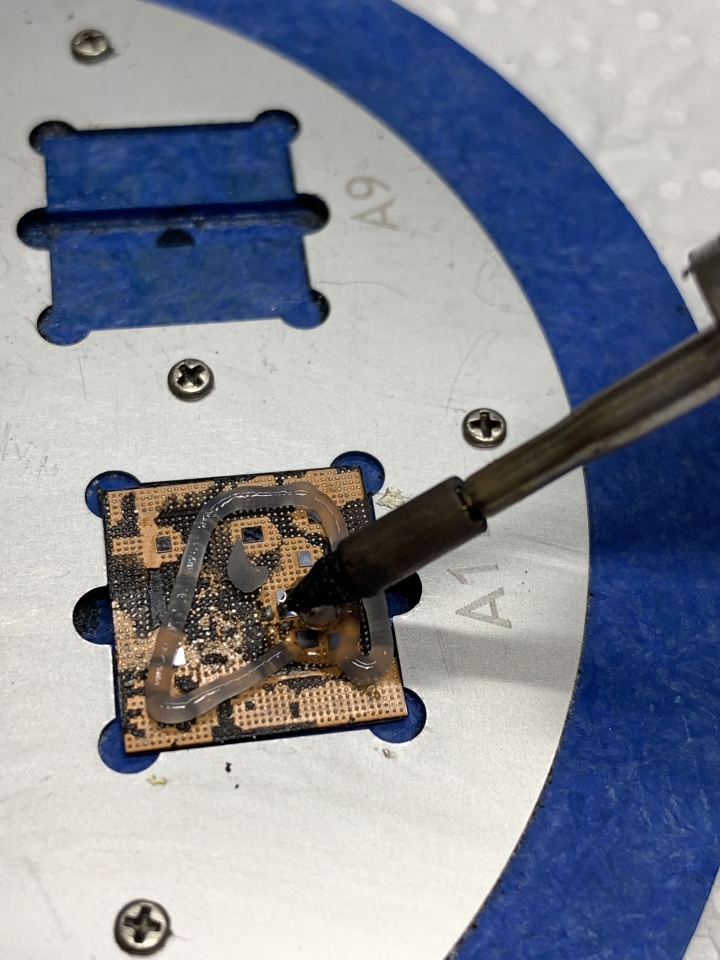

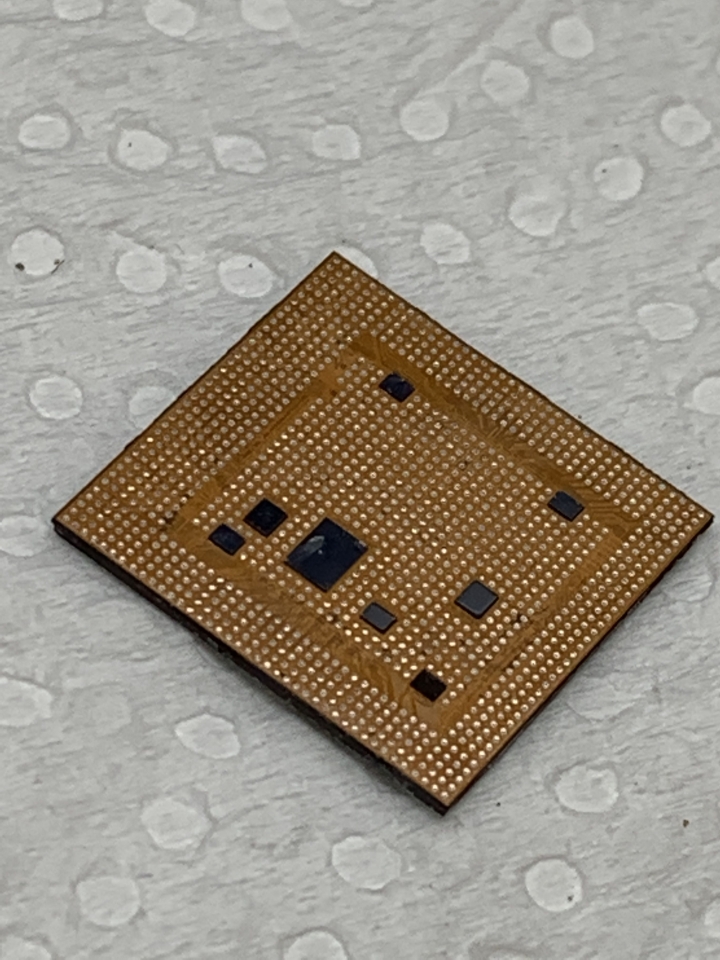

清除CPU的黑膠準備植錫
清的乾乾淨淨看的也舒服

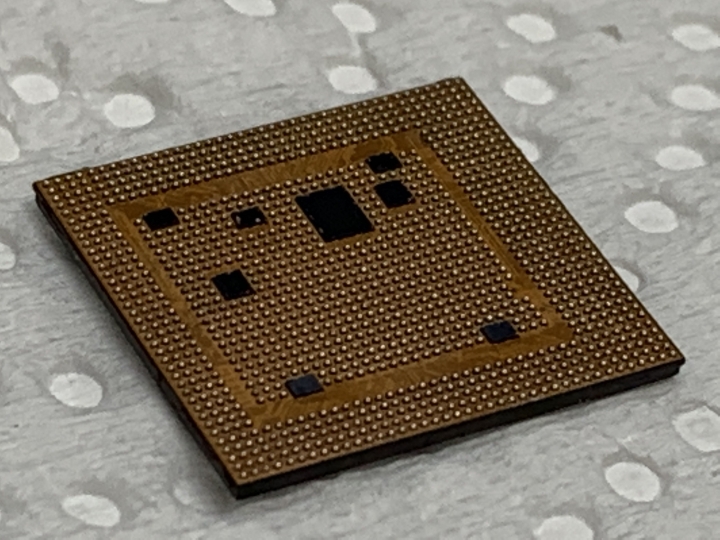

重新植錫球，大小均勻很重要

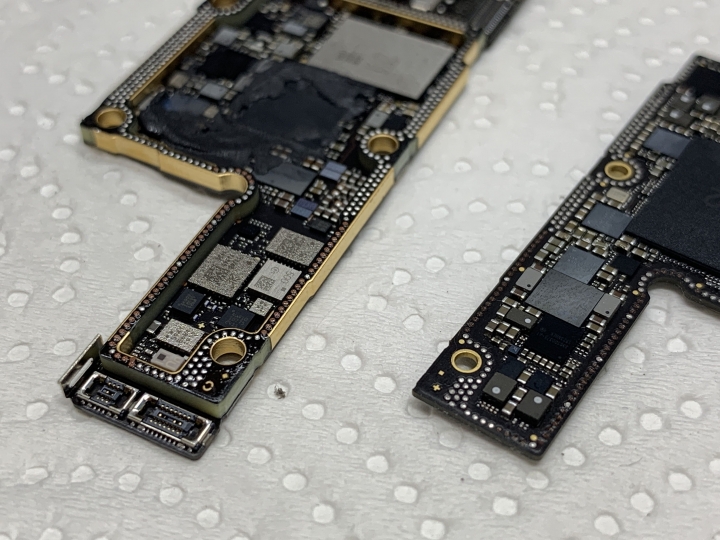

等會要用的屍體上場了...
先把CPU植上看是否能連電腦

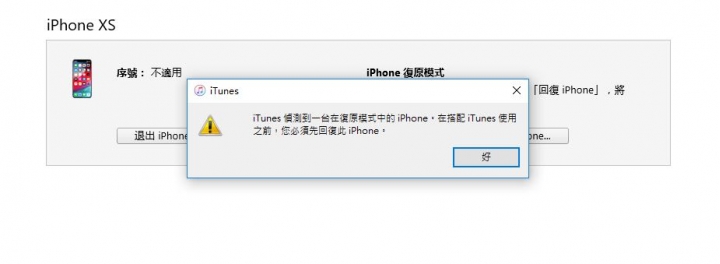

跳出DFU畫面CPU大至上沒啥問題

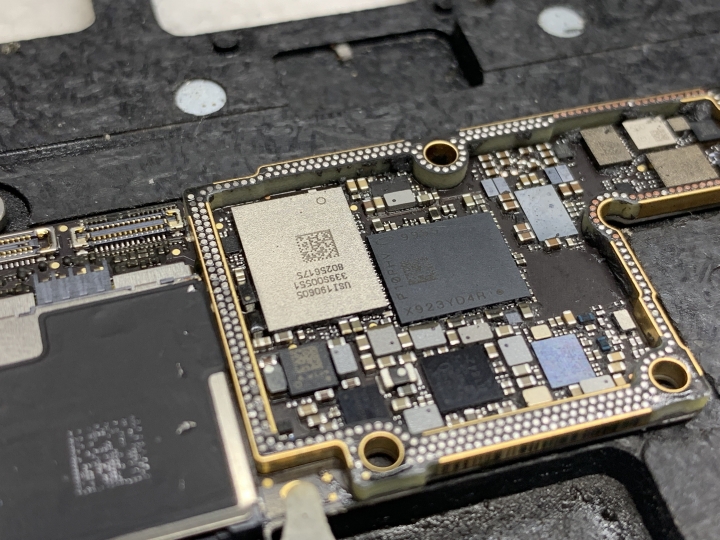

再來植上NAND Flash

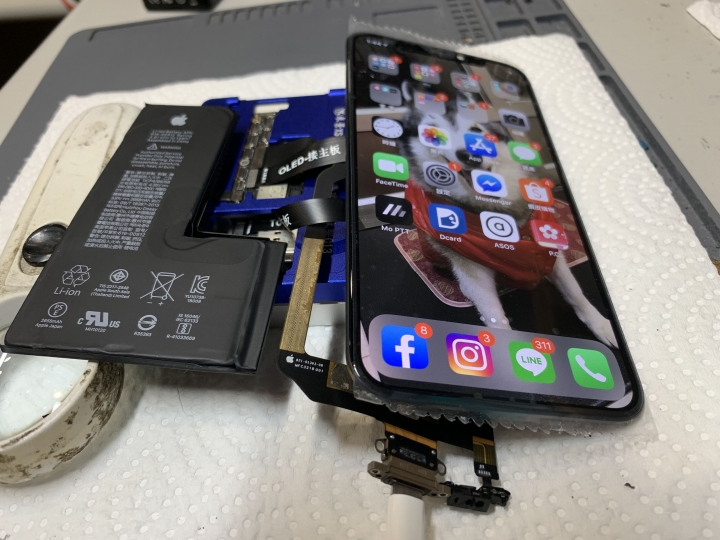

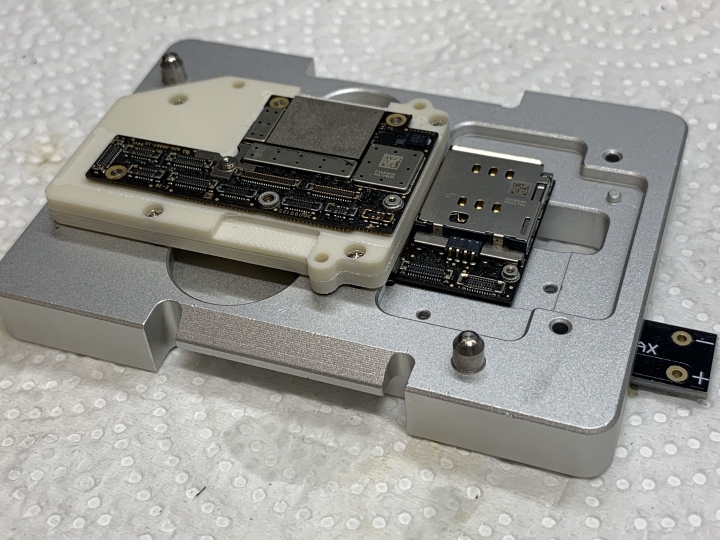

上測試架準備測試能否正常進系統
能正常進系統，資料也無損....
不過因考量到A12 CPU的發熱量不低
一定要重新上固定膠和散熱

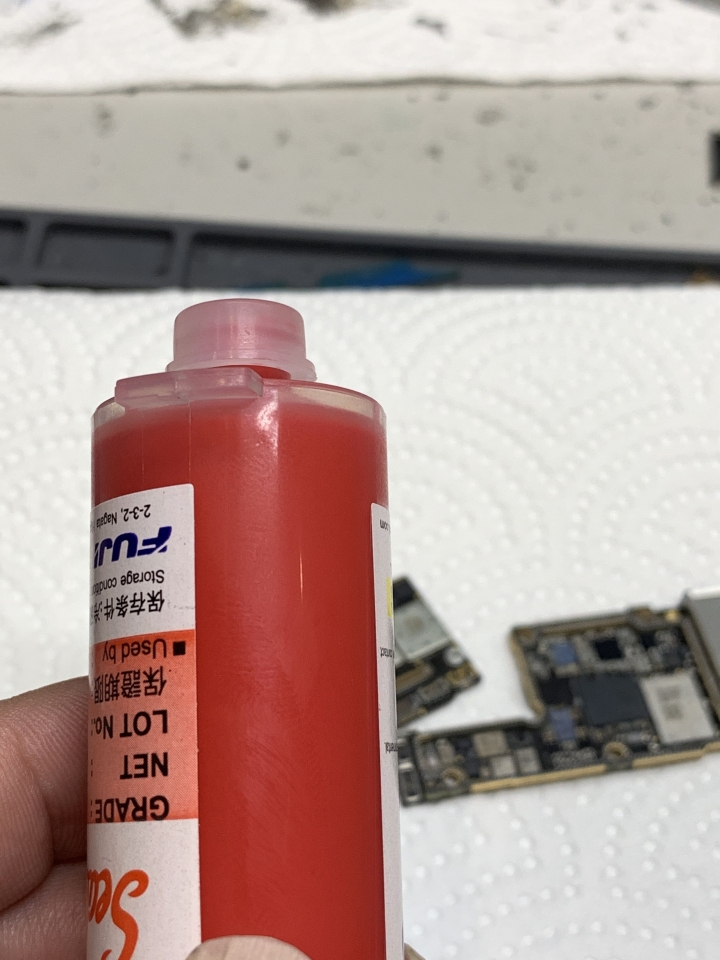

拿出秘密武器紅膠...耐熱固定性又好
只是下一個拆IC的人會罵翻天
反正有問題第一個找的還是我

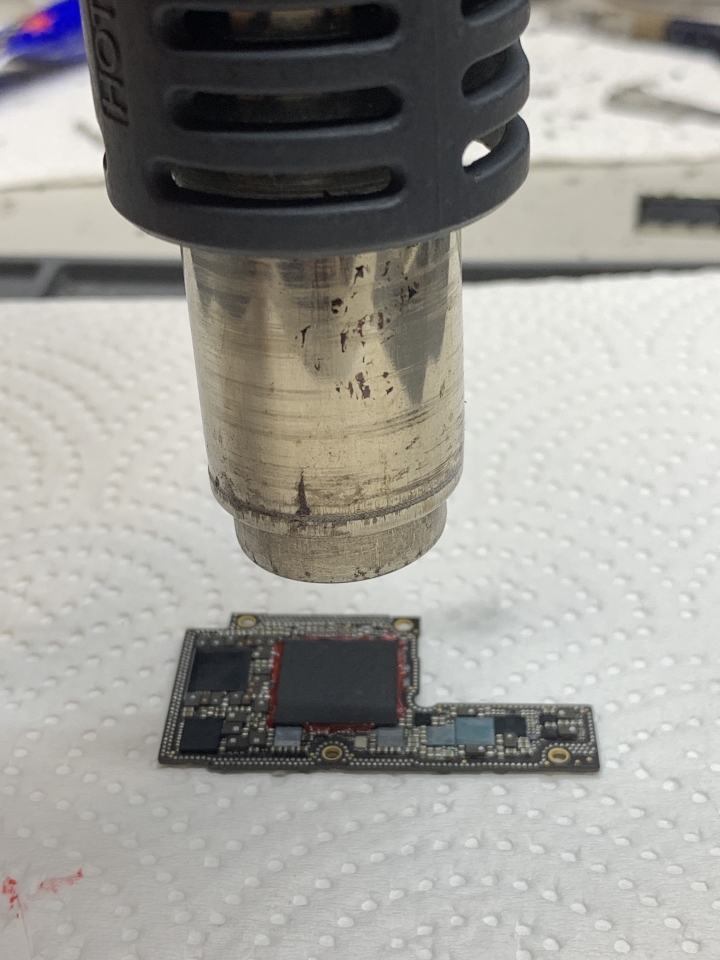

加熱讓紅膠硬化...
四邊都固定防止摔機脫焊

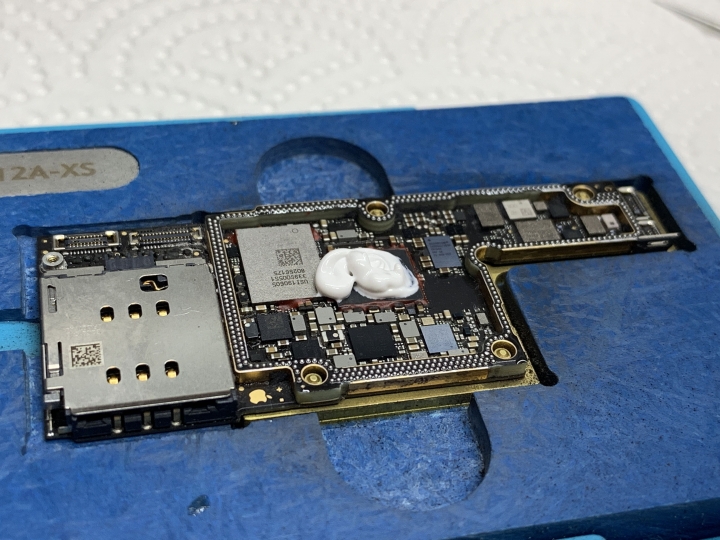

下板先塗上導熱膠，做好散熱防止過熱虛焊
先暫時加熱稍微定位一下

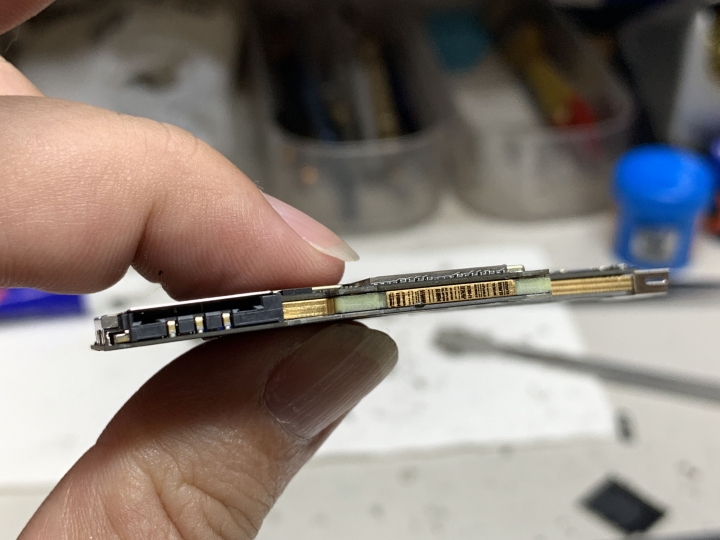

因為有上導熱膠主板還無法完全密合
所以還要做第二道加工
其實大部份的人能開機就交件
哪管的了這些小細節
不過龜毛人的堅持是有他的道理

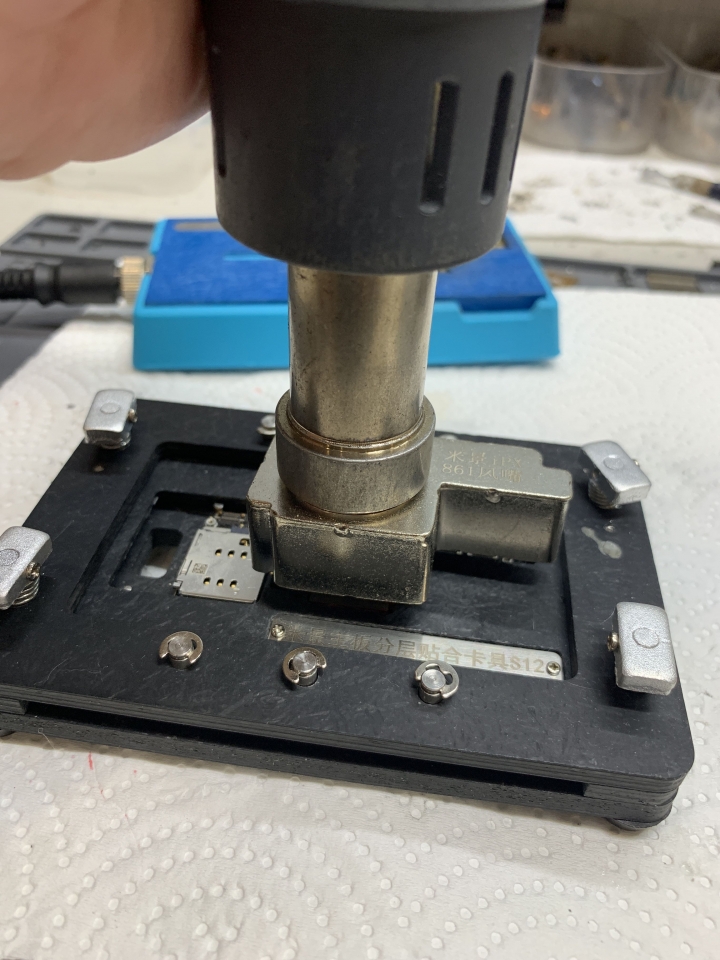

加壓製具壓合加熱中
不過第二道的加熱時間真的要經驗了
加熱久了會連錫
加熱不夠會不夠密合
不過這對我來說不是問題

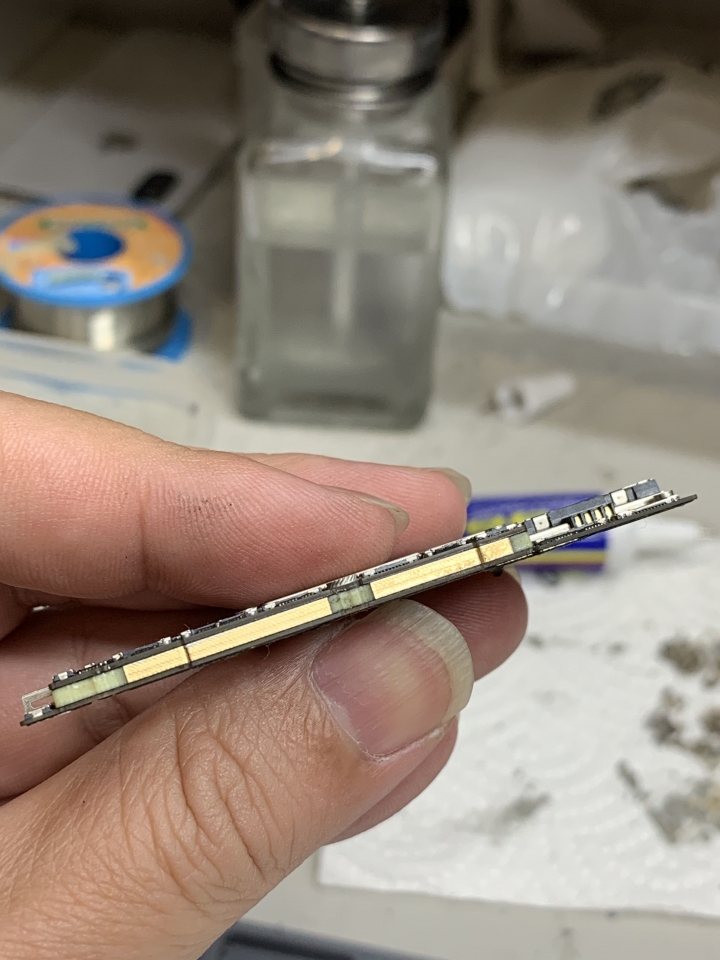

做好的板子夠平~密合度超優

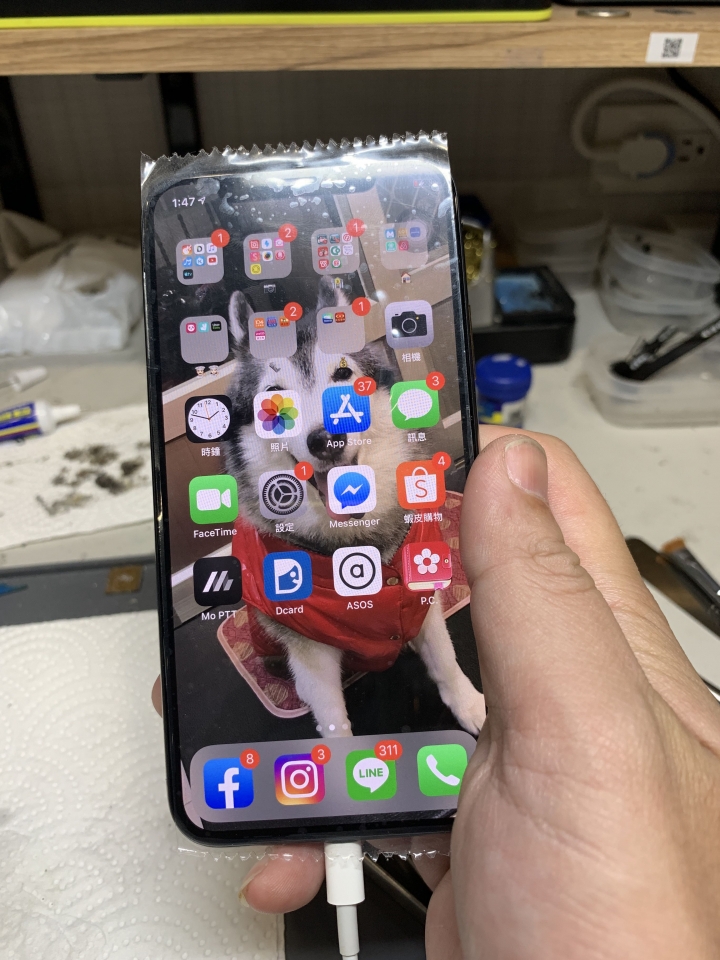

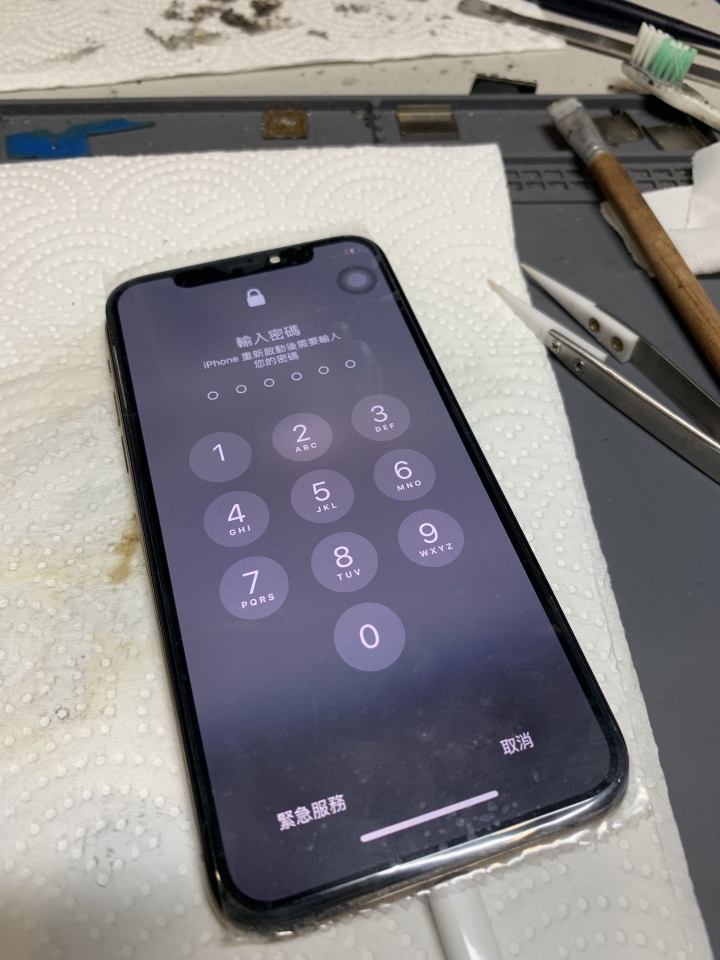

做開機測試
進系統正常
FaceID也能正常使用
不過因有拍到我的臉
就不PO出來嚇人
維修到此告一段落!!
這星期的便當錢有著落了
同場加映
在維修過程中
懷疑APPLE 在XS 系列 iOS 12.4加了一個很機車的東西
電池的健康度有綁定電池序號
在未連網路之前，替換電池會顯示健康度
但在連上網路後~
同樣的是原廠電池，不是原來的那顆電池，序號不對會無法顯示電池健康度
這意味著XS以後的機種，要有電池健康度顯示，只能回原廠更換
不過這可能需要再多一點採樣
証實我的懷疑
