原文：我自己

故障反應

這是一台 I Phone 5S 狀態是，已經被五馬分屍，同時手機內部受潮，觸發開機後電流異常，在自動關機熄火，同時還有多處故障，圖太多文也太長，先寫第一集，續集要收錢的啊
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

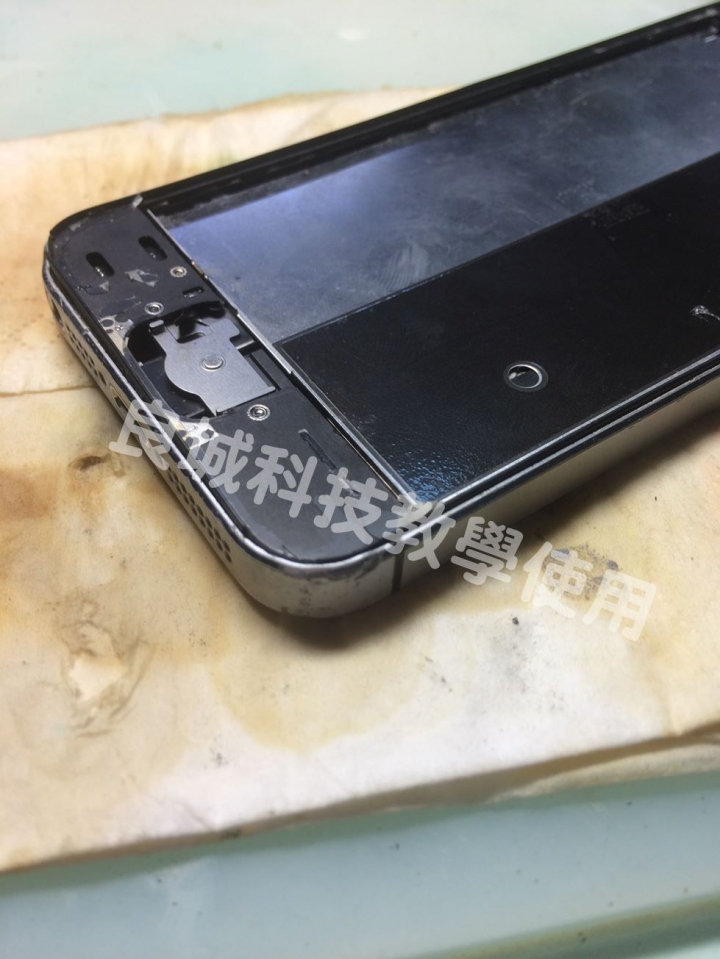

真是一台很有個性的手機啊，面板沒有了，底部螺絲沒了，指紋斷了，上半部也消失了，不曉得有沒有被修過
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

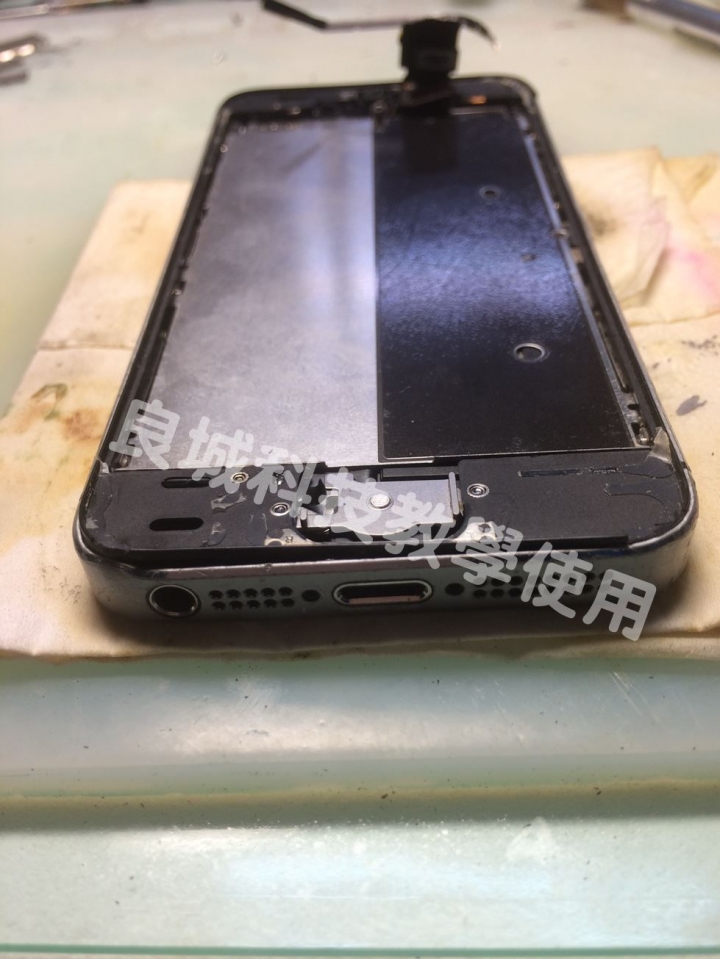

先將面板打開（有面板嗎？）
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

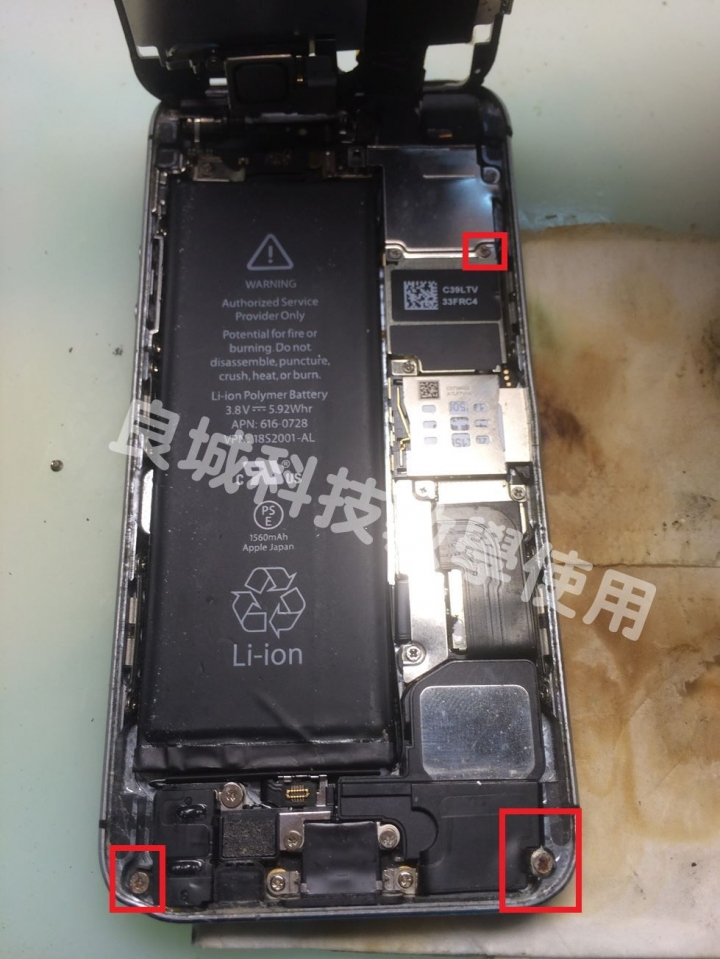

打開後，可以從圖中見到，有部份螺絲已長出鐵鏽，所以受潮應該有一陣子了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

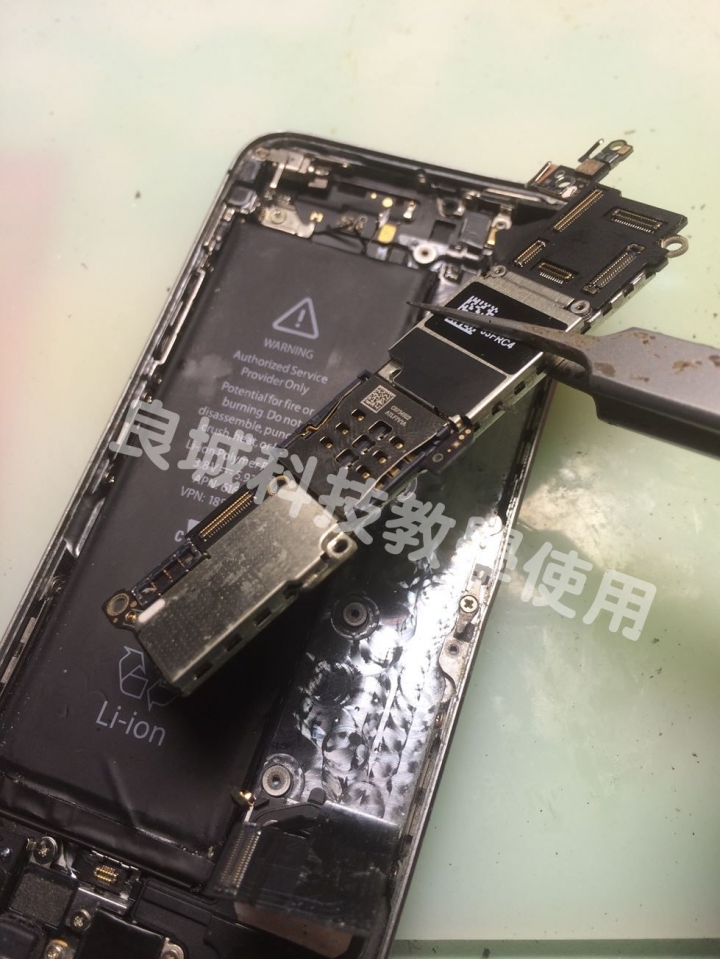

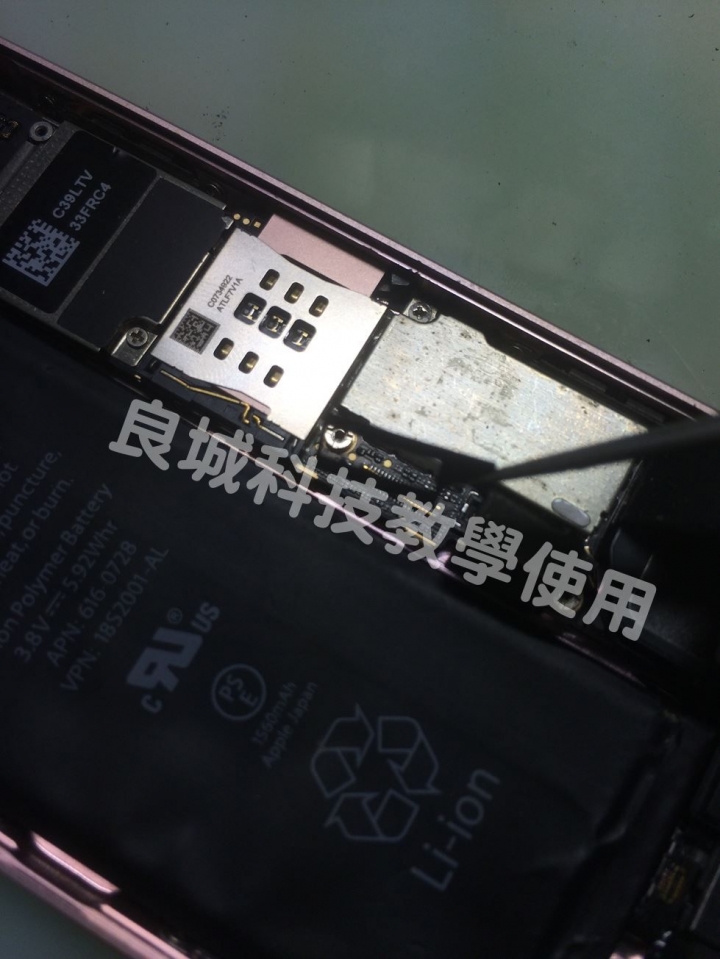

將主板螺絲旋開後，在將主板取下
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

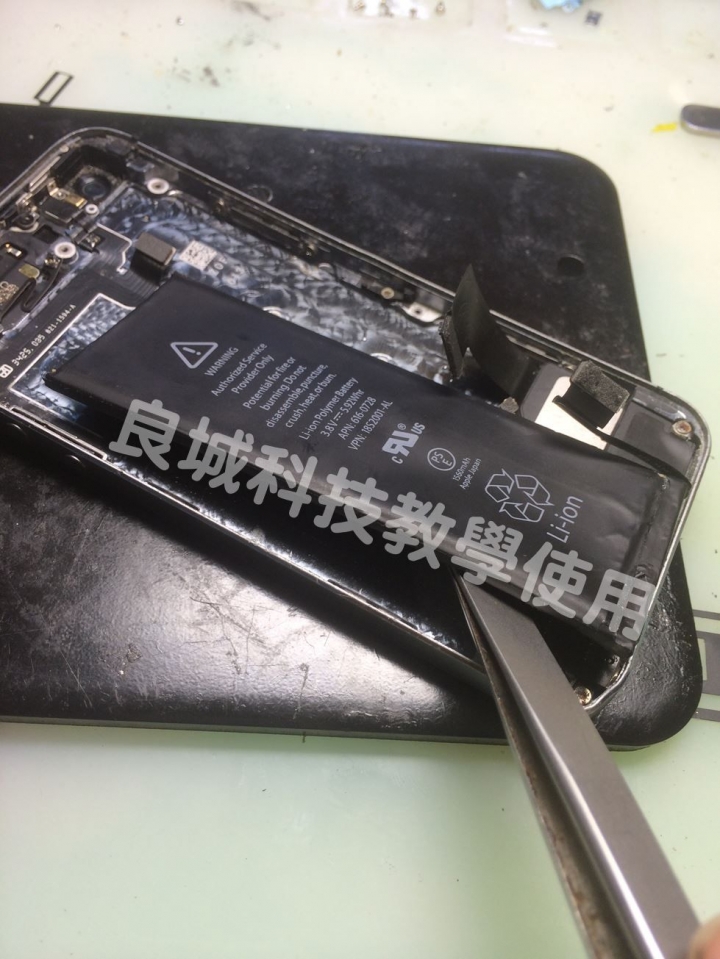

在將電池取下，扔了...
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

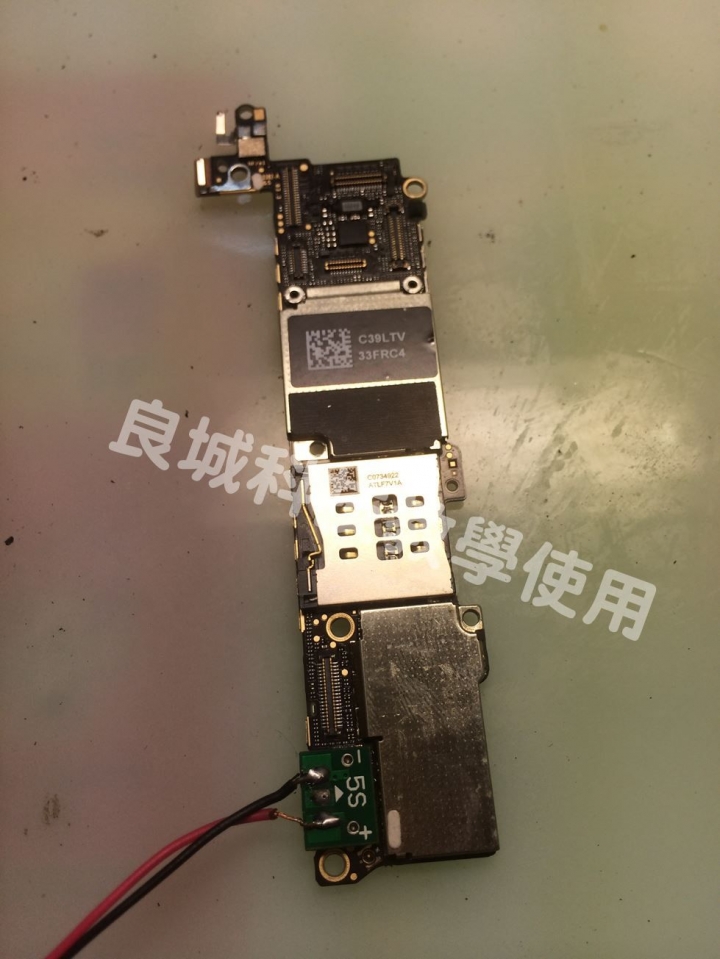

先接上電源供應器，將電壓設定為 3.8V
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

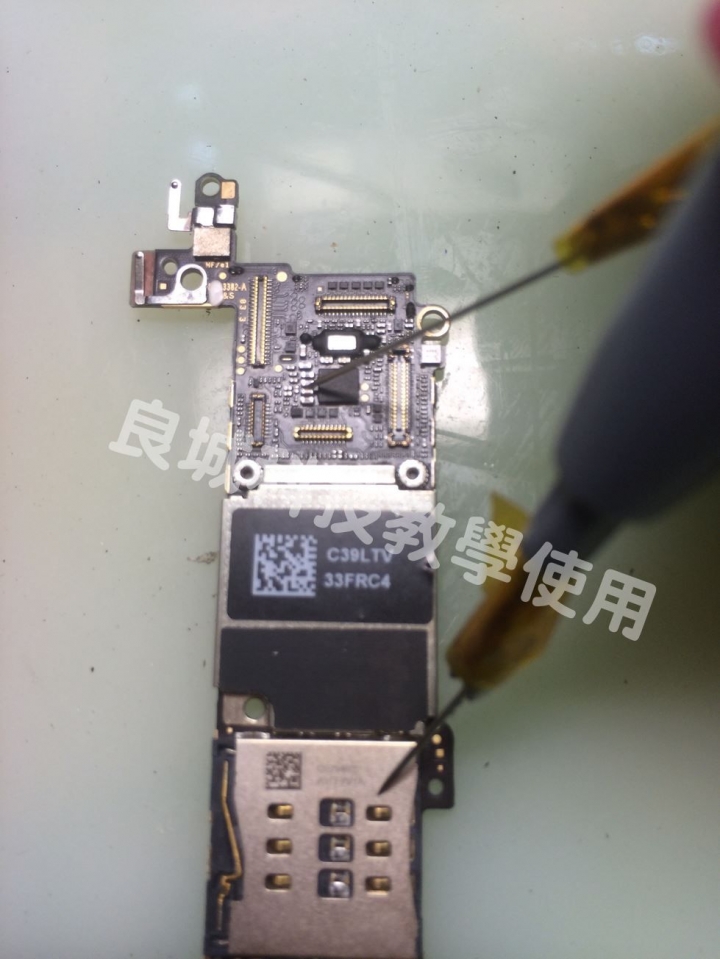

使用三用電錶，測量待機電壓等各路供電
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

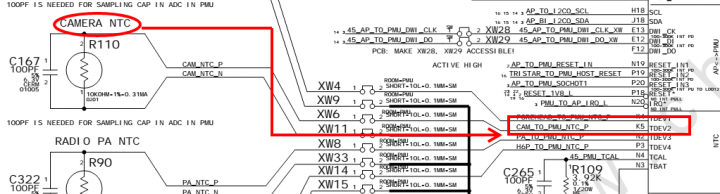

花了一點時間排查後，從 Thermistor 測量出，於 U7 的 K5 腳位，一個為 Negative Temperature Coefficient 處於異常情況
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

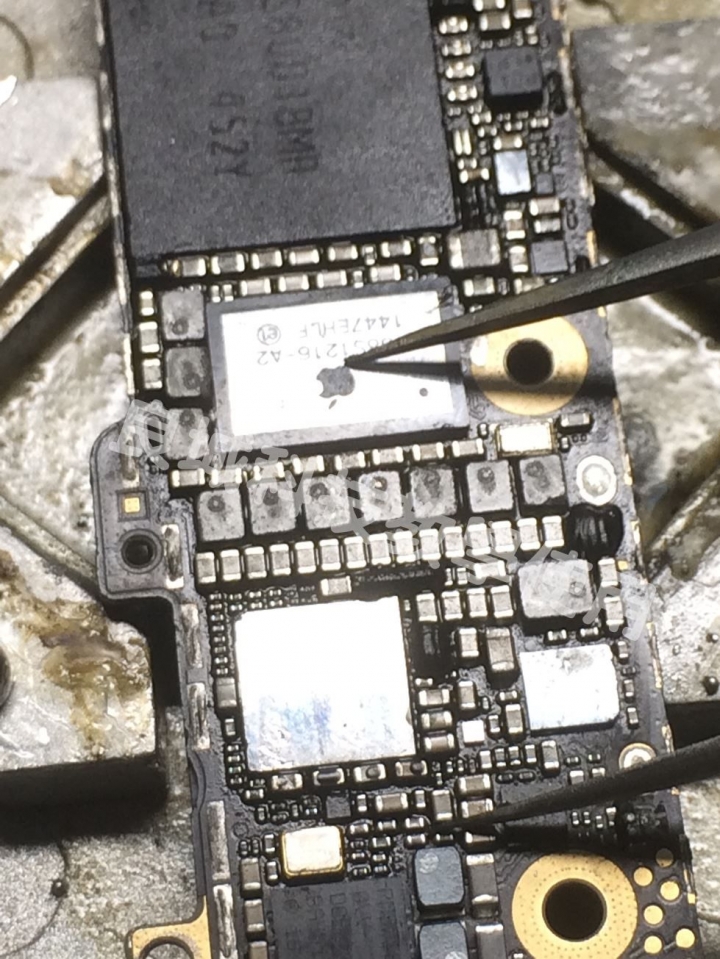

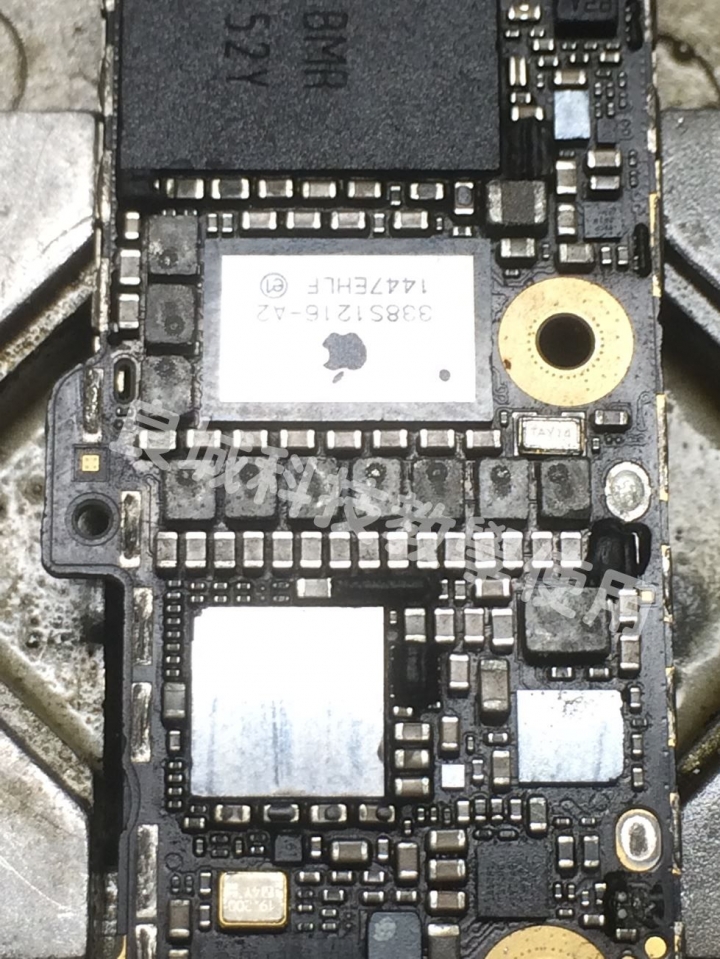

而 U7 在主機板的背面，得要先將大面積的金屬蔽避板取下
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

就是它了，先動它

I Phone 5S 五馬分屍（不專業維修分享）

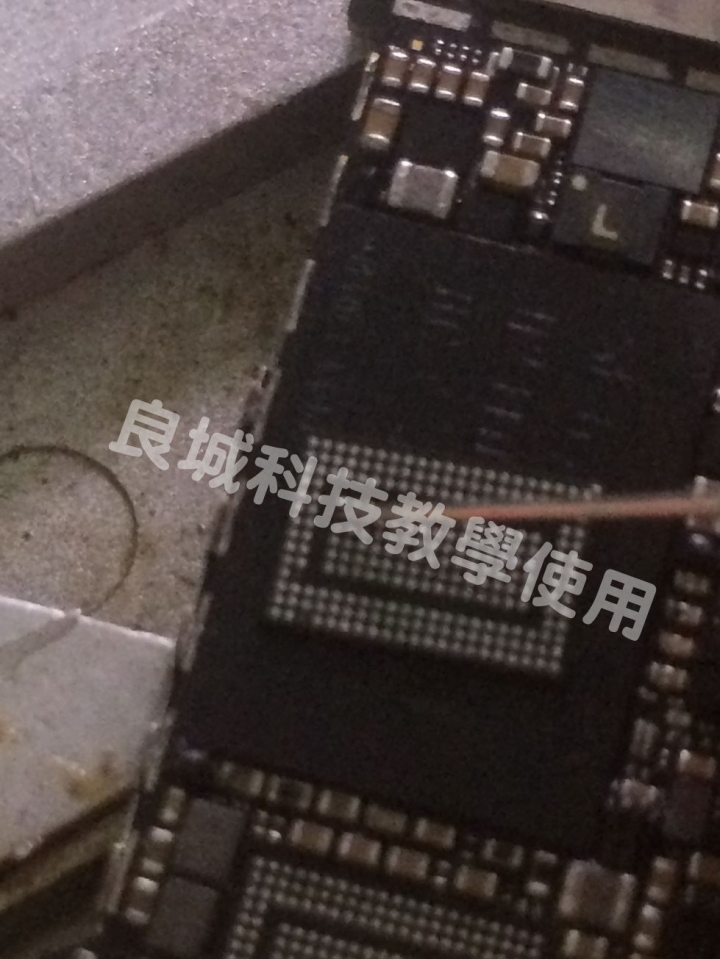

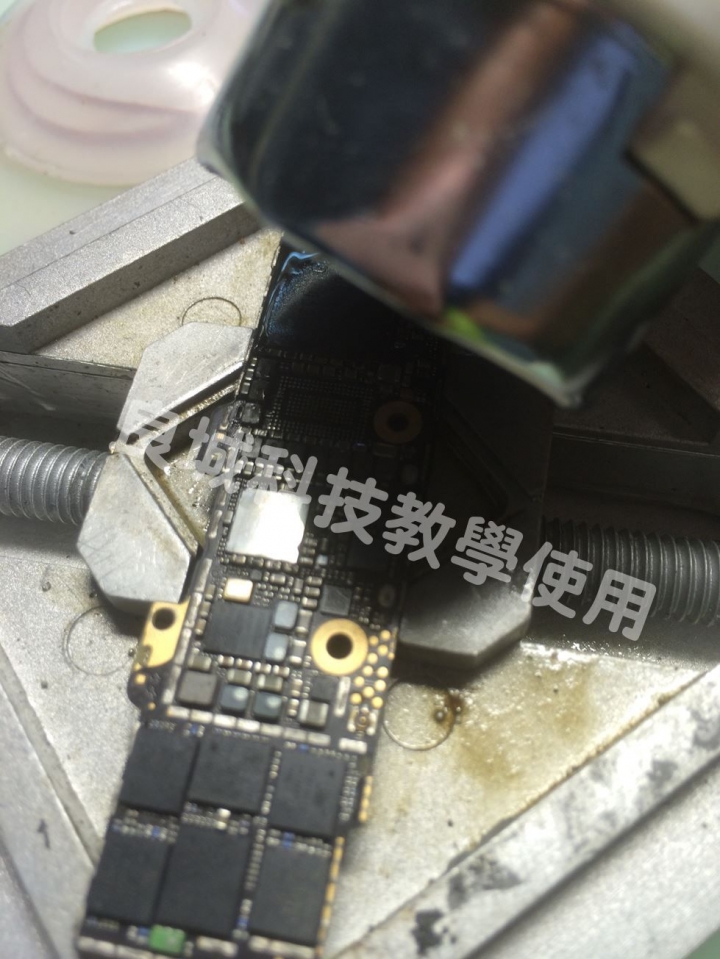

先上焊油，熱風槍上手
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

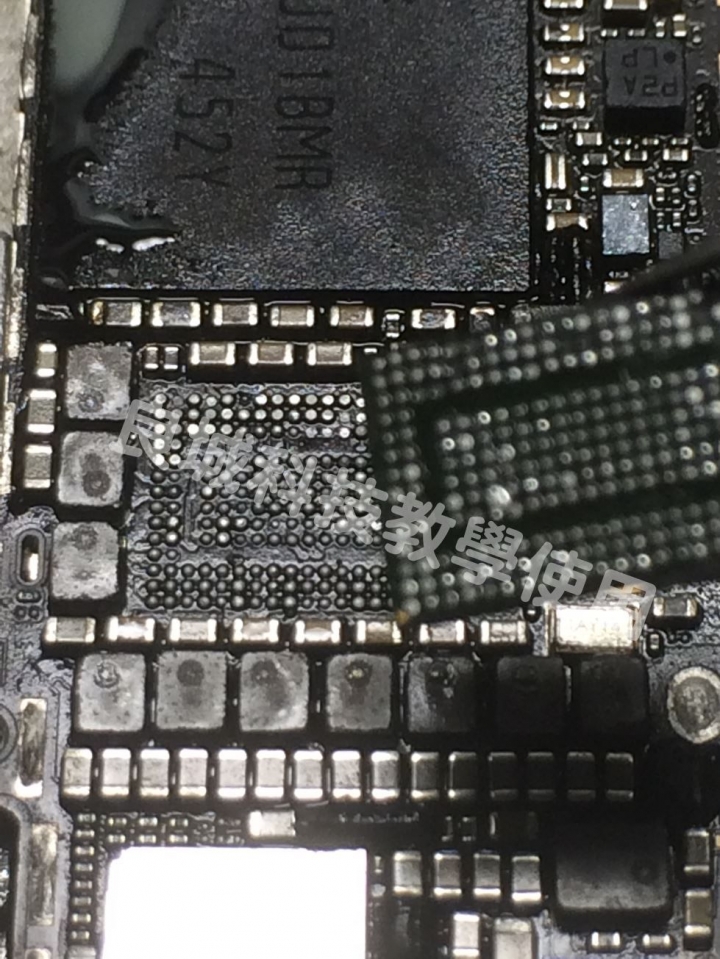

花了一點時間，就硬撬下來了，雖然 5S 也有膠，但不用除沒差了，因為很少
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

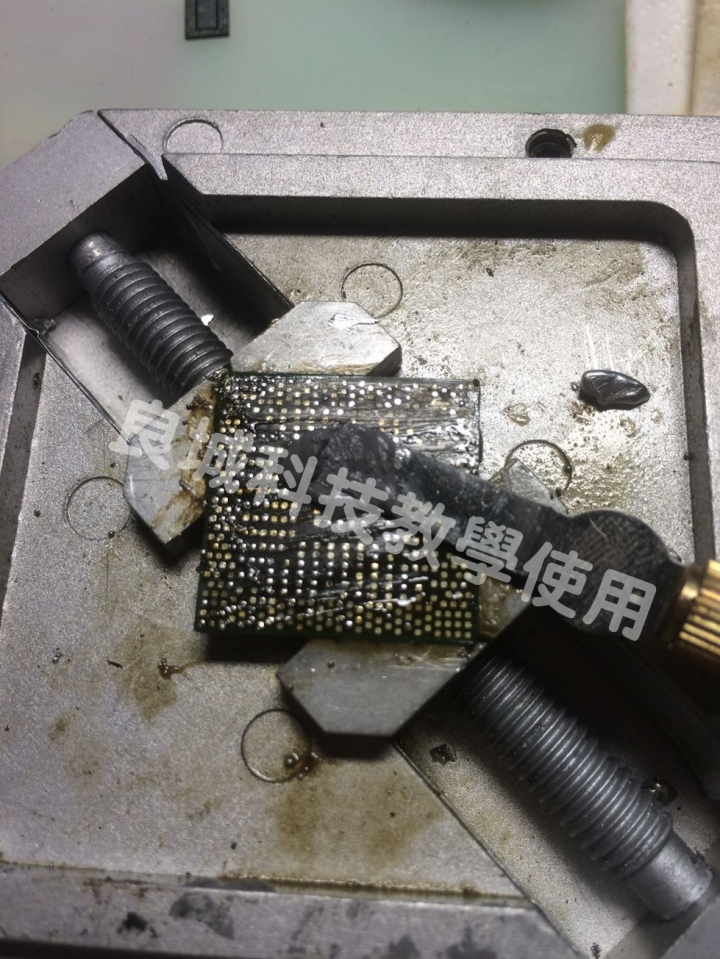

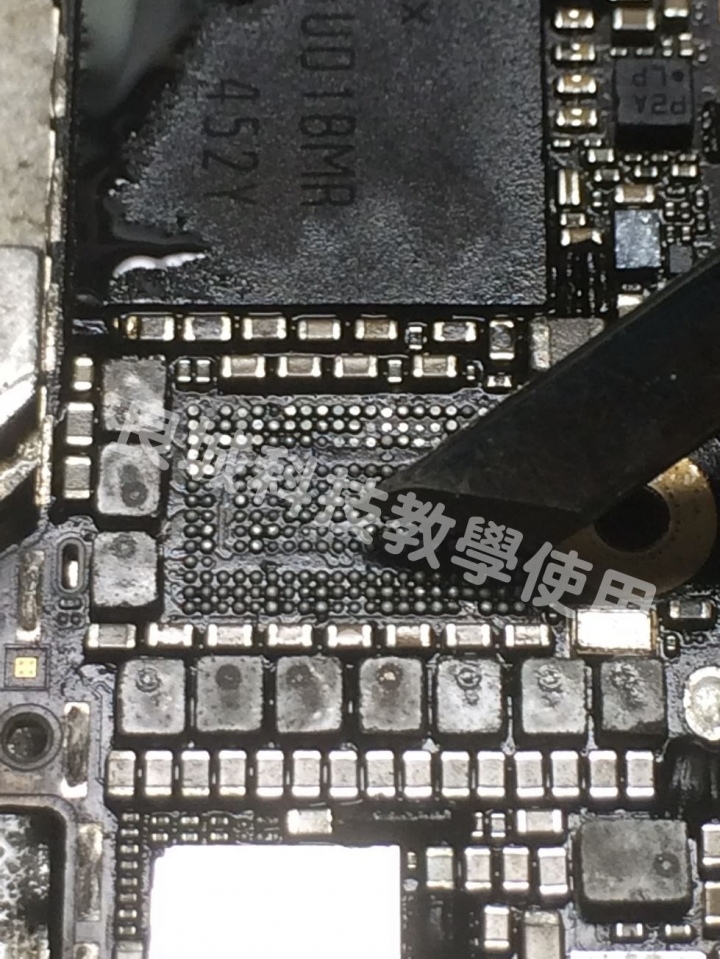

開始針對焊點做整理

I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

使用烙鐵，開始整理晶片
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

整理後在到顯微鏡底下檢查
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

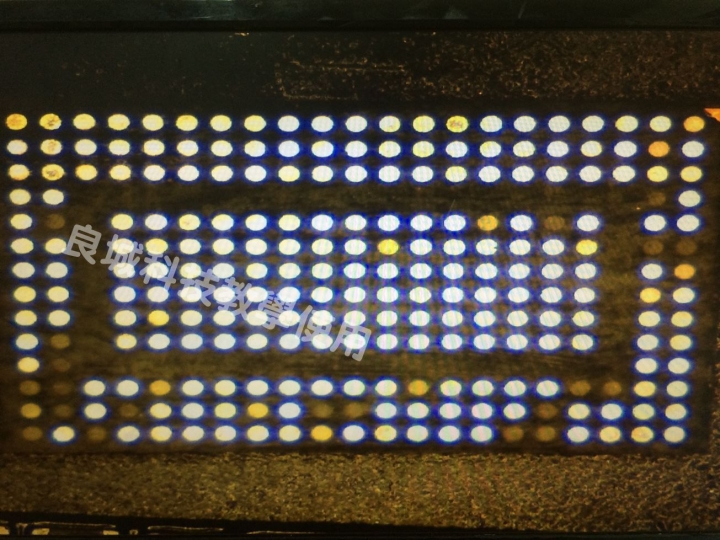

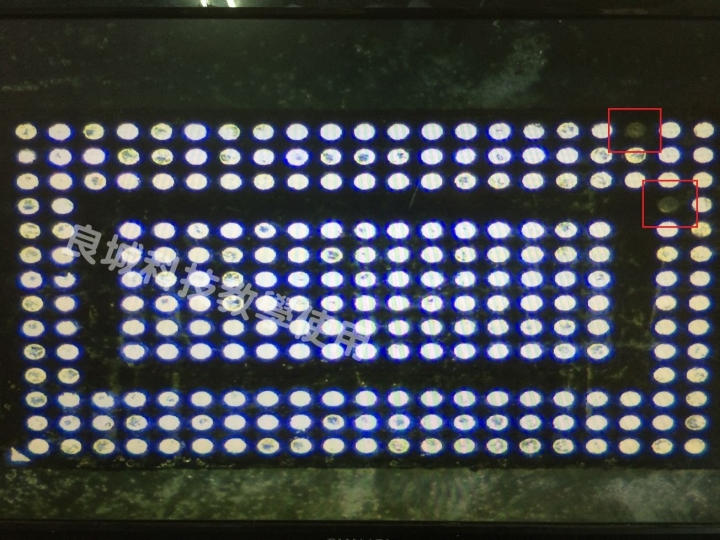

在顯微鏡底下呈現出來的，是像這樣的畫面，看上去似乎是掉點，但其實不是...
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

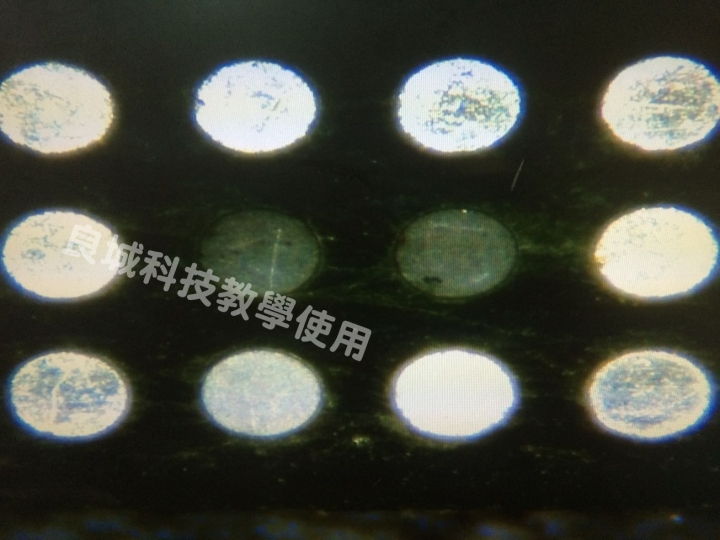

把倍數開大一點，可以更清楚的看
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

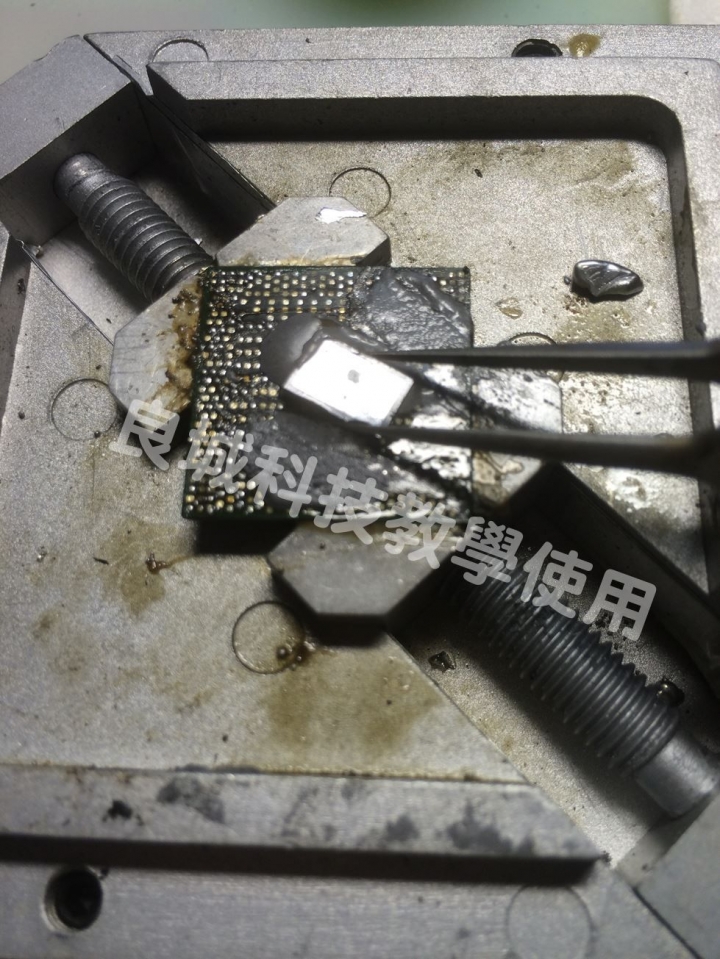

接者準備一塊廢晶片，上點錫漿焊油什麼的...
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

把 U7 晶片放上去，同時做個焊點的美容
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

處理完成後，焊點就回復了原本的光澤了，雖然最右側還有二點，但我懶的弄了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

使用三用電錶測量一下 U7 晶片數值是否為正常
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

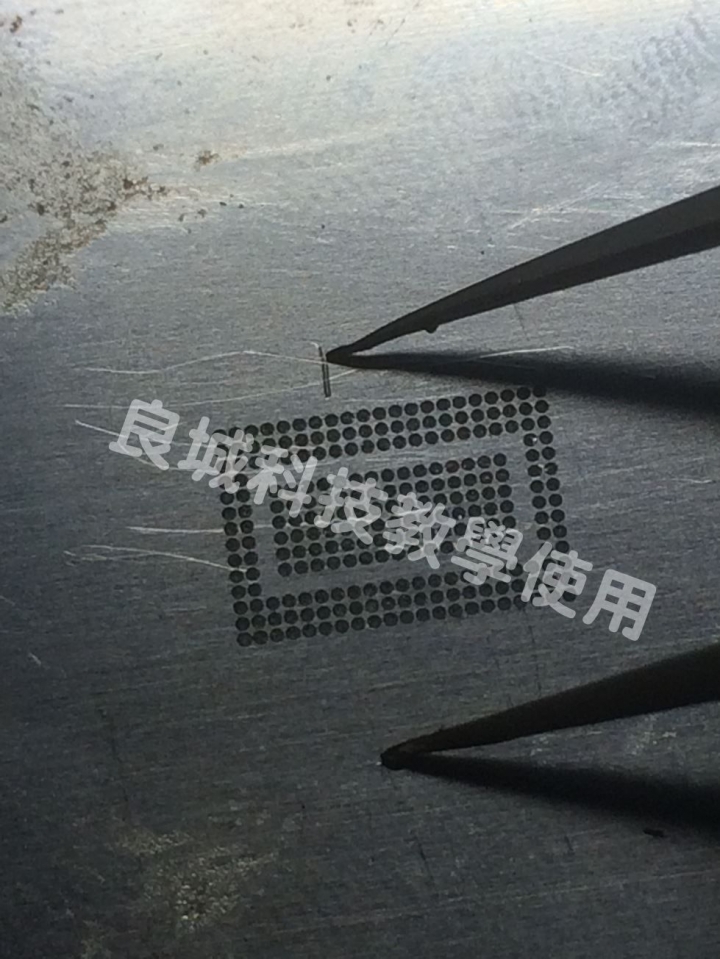

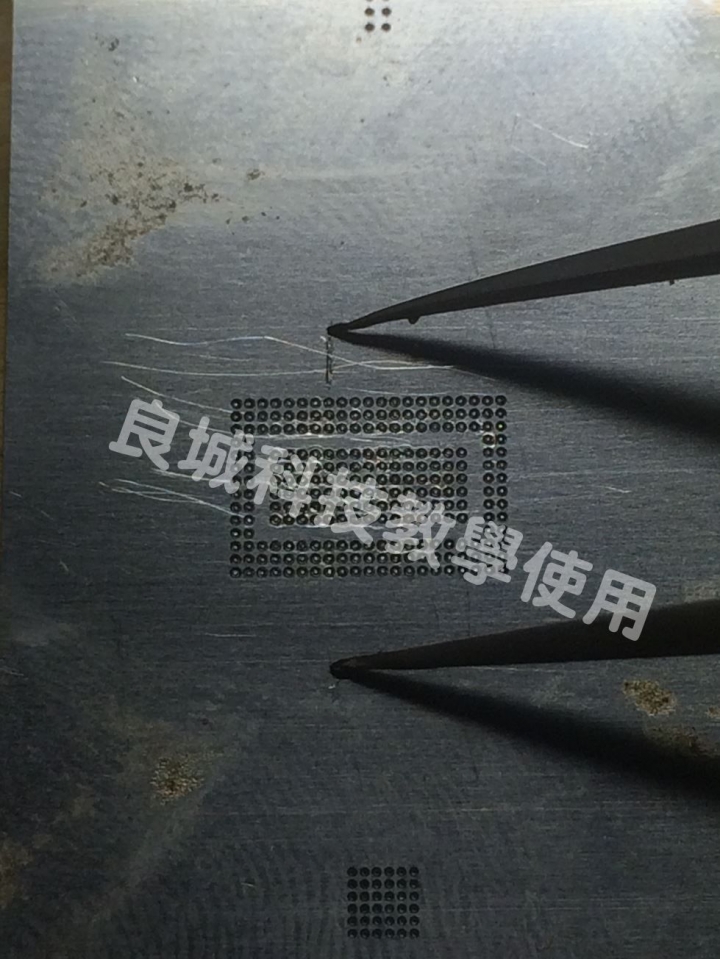

腳位定義很多，只有大方向的測量幾個，就直接上鋼網準備植錫
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

植錫過程就不在另外拍攝，植完成球就可以取下了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

最後放上主板，對準焊點
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

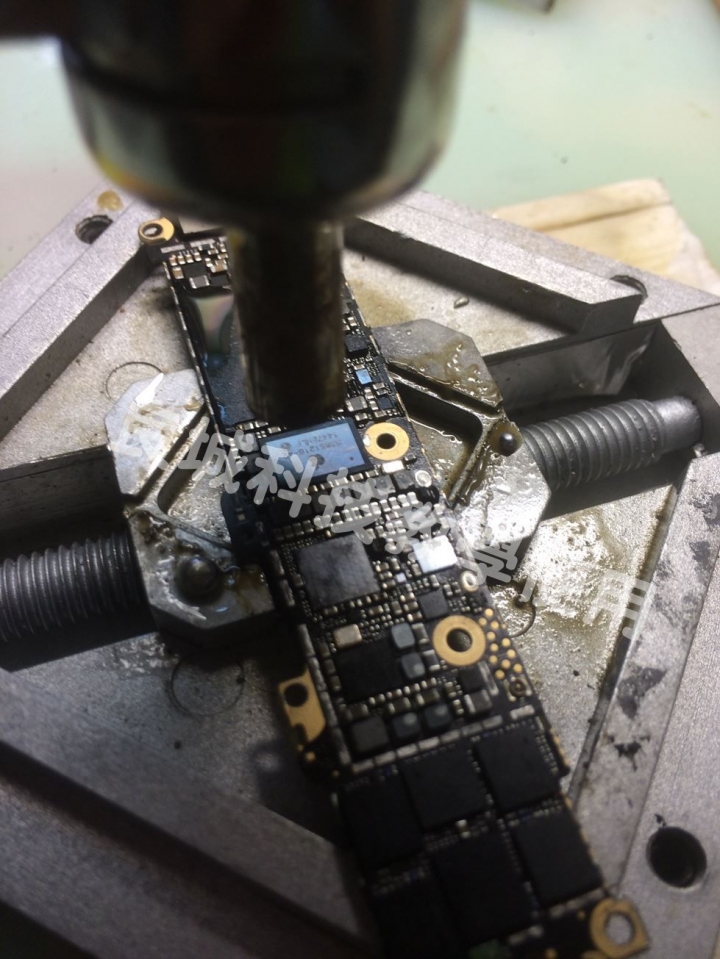

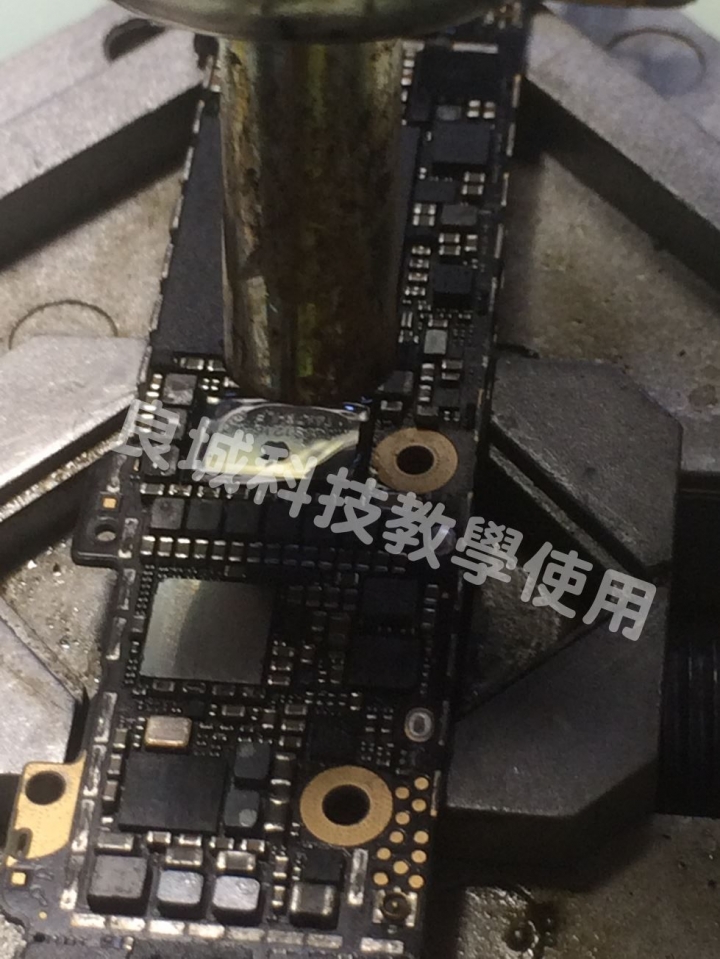

熱風槍上手，將晶片回焊
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

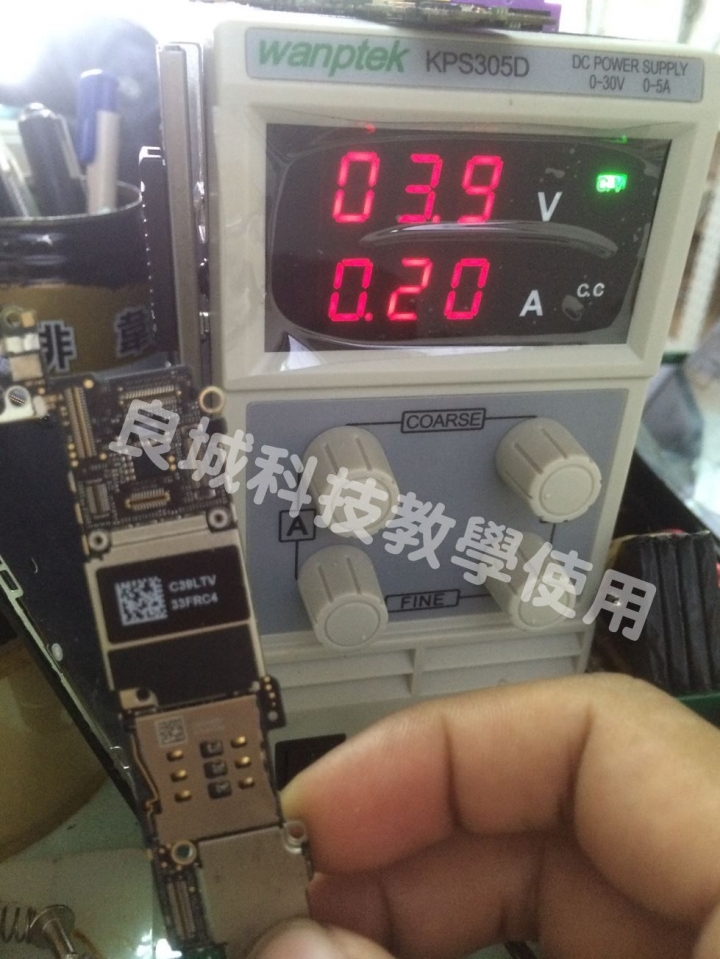

回焊後，在次上電源供應器，觀查電流的跳變是否正常
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

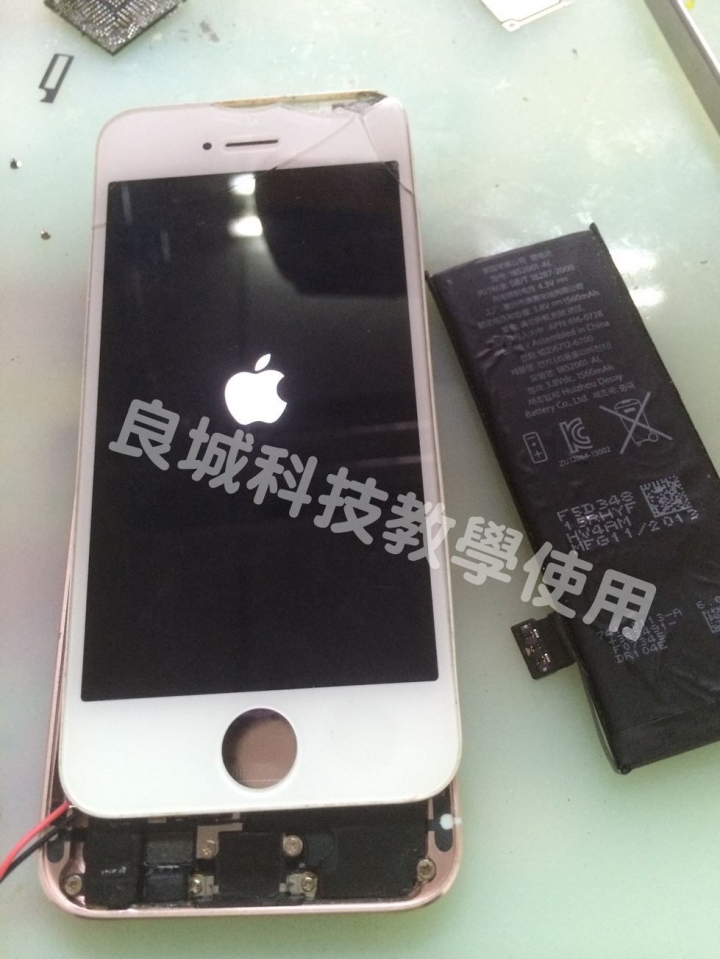

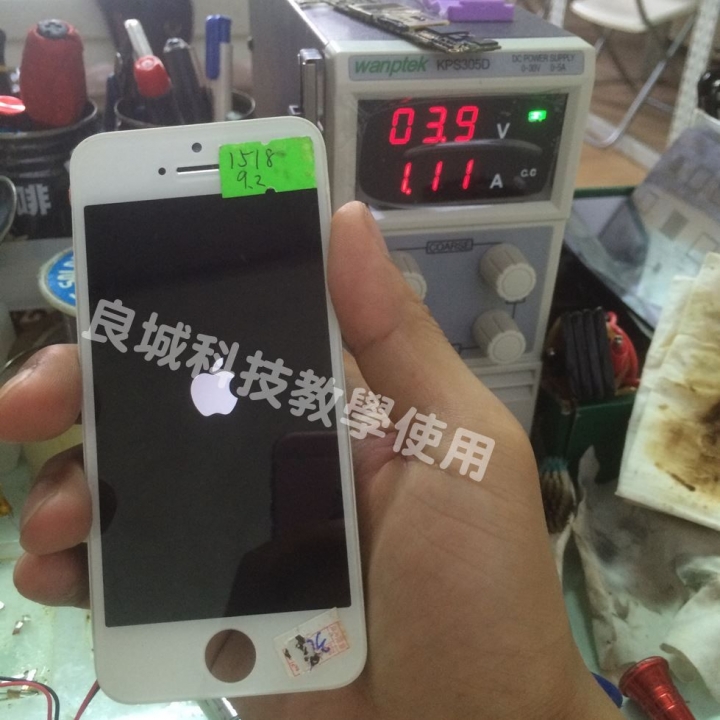

確認電流不在有異常，找一片測試面板，在測量一次
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

完成影片

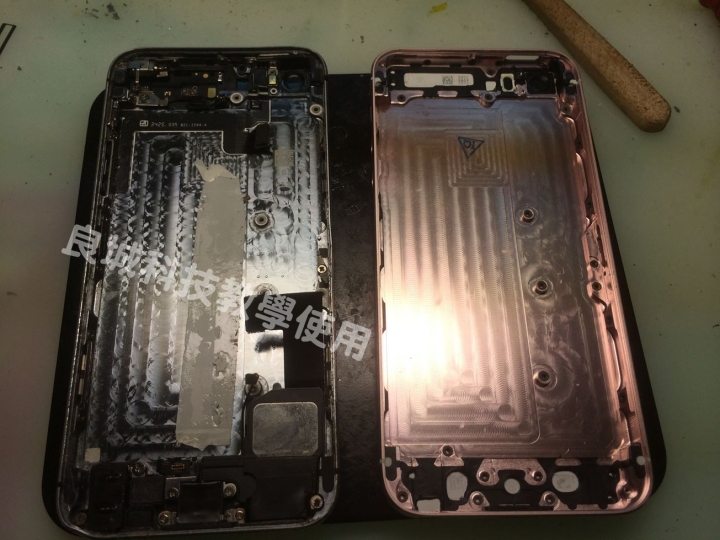

主板已經告一段落，接者要處理零組件的部份，礙於機殼已變形，有部份斷裂，就找了一個玫瑰金的殼來代替了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

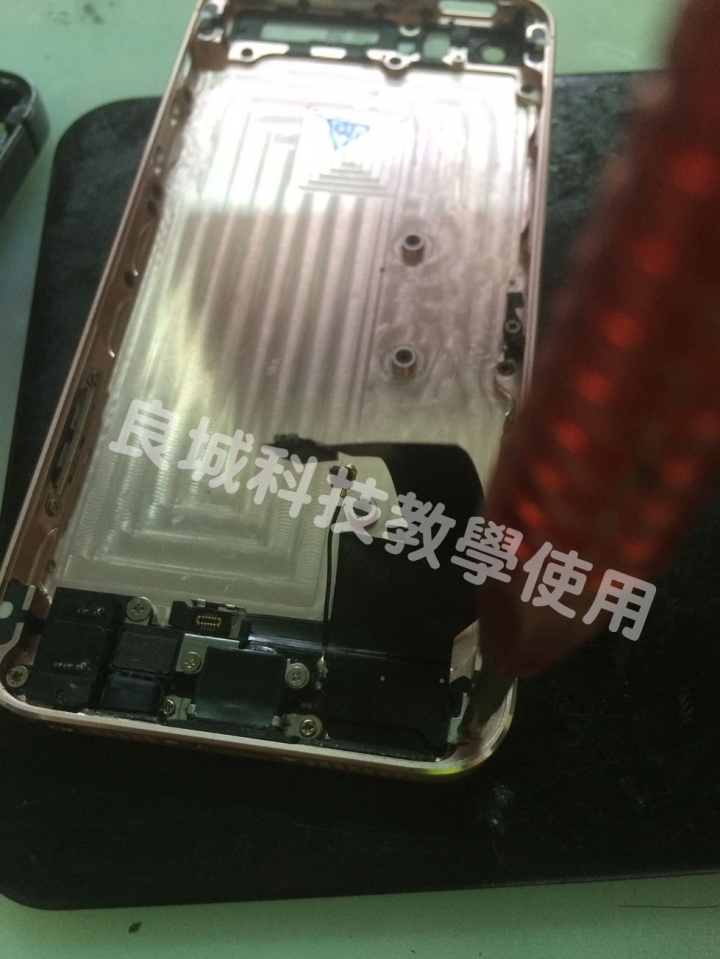

首先移植下半部

I Phone 5S 五馬分屍（不專業維修分享）

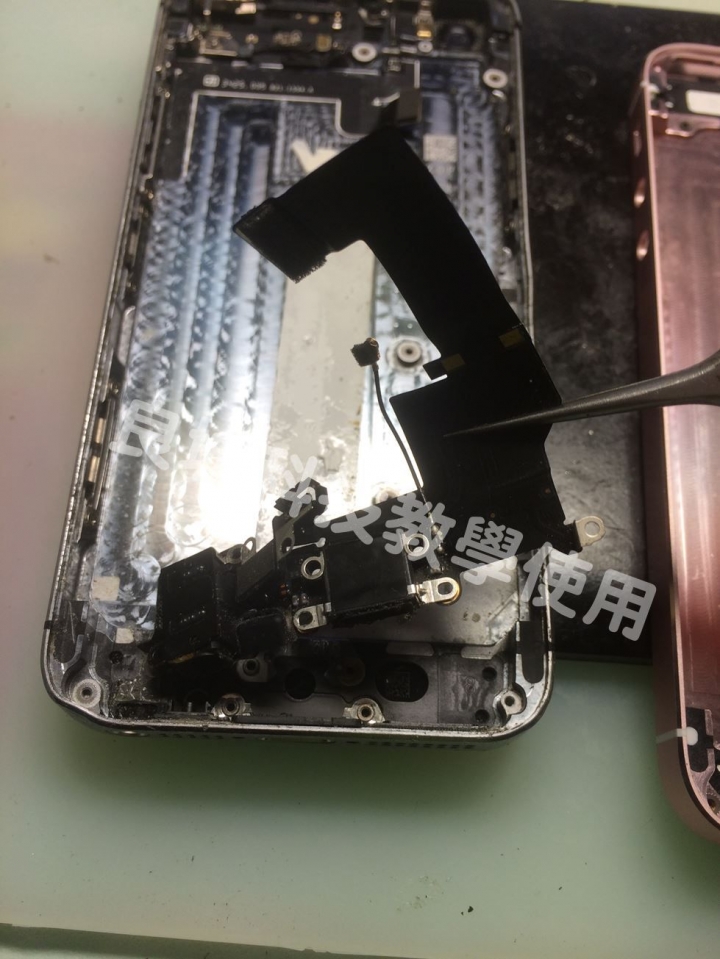

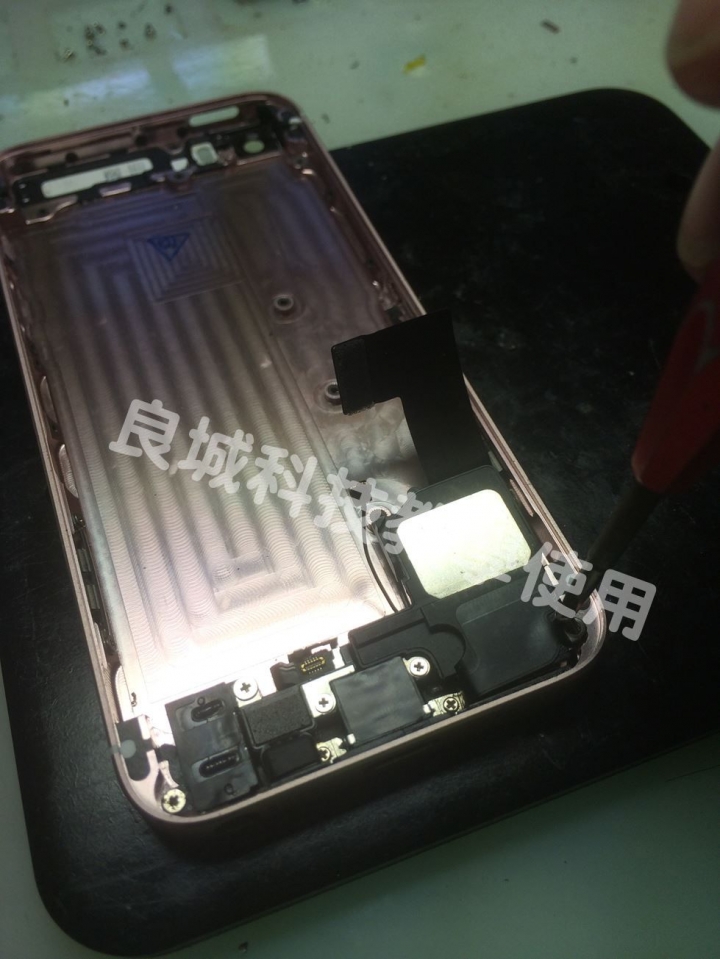

先將擴音器與尾插取下
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

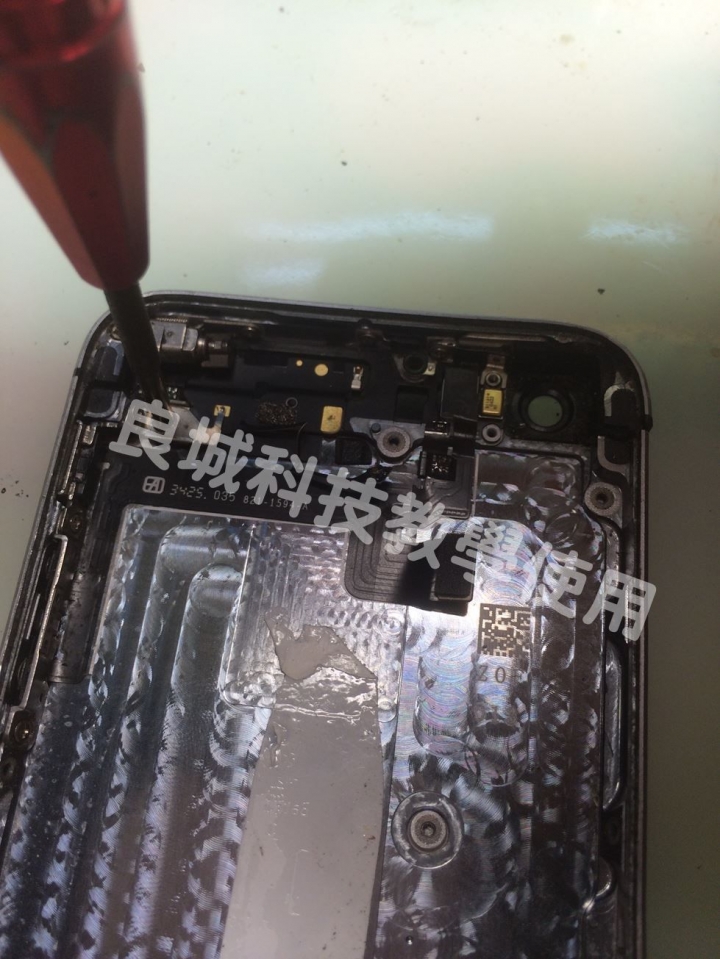

在將固定支架的鐵片移植過去
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

除了內部零組件外，還有機殼上的一些網子，也都一起移植過去
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

在將其它零組件移植到新家
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

到這裡下半部就算告一個段落了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

接者開始處理上半部，有開關鍵、閃光燈、震動器、WIFI天線與實體按鍵等等.....
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

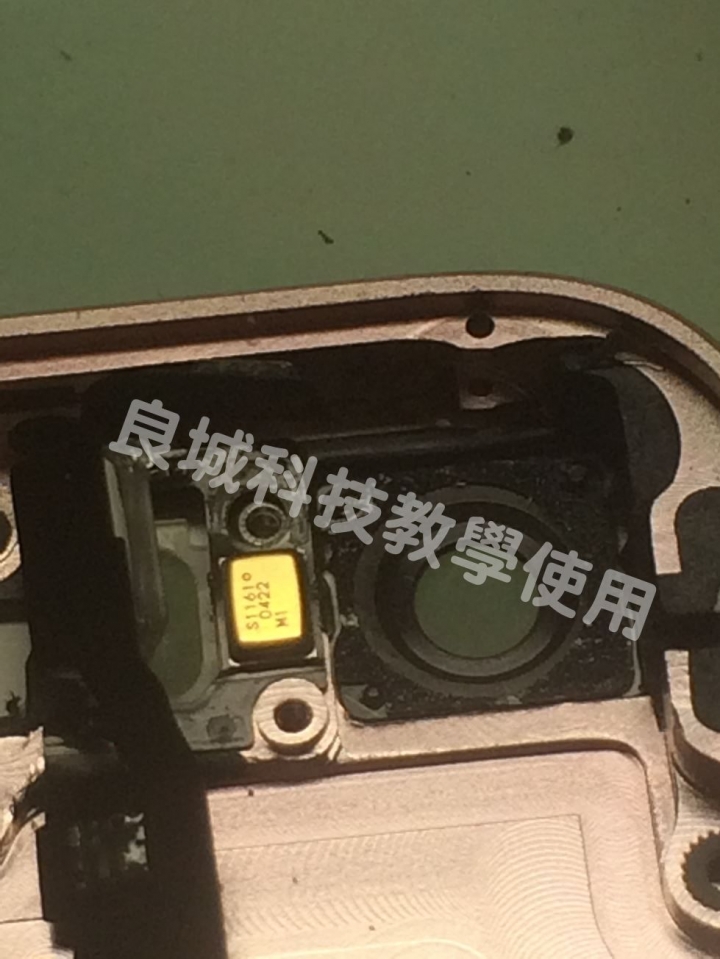

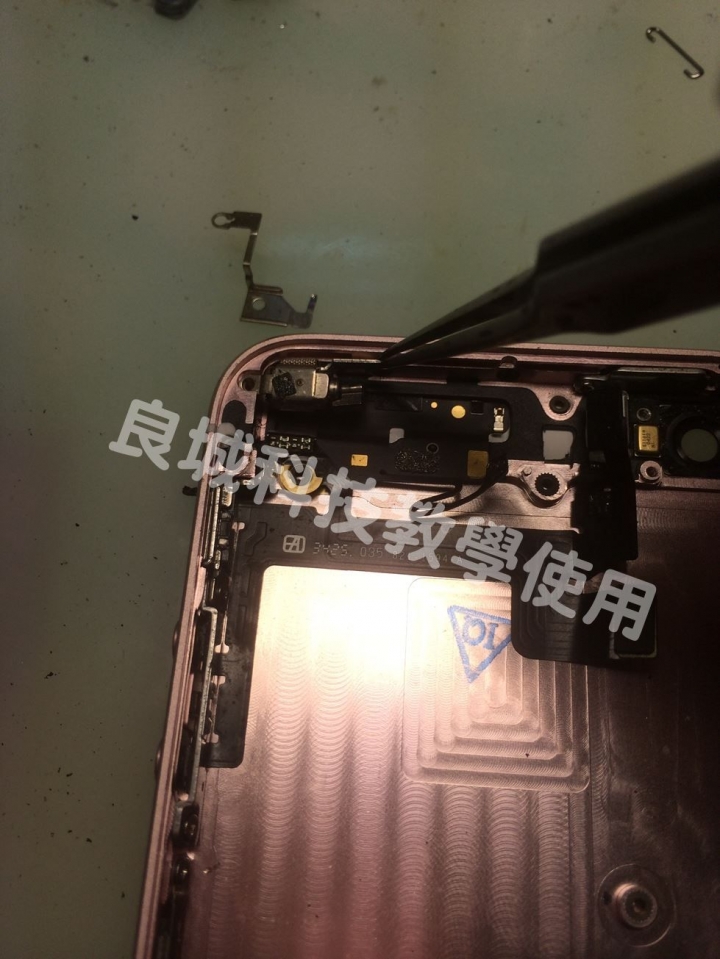

開始移植實體鍵與閃光燈
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

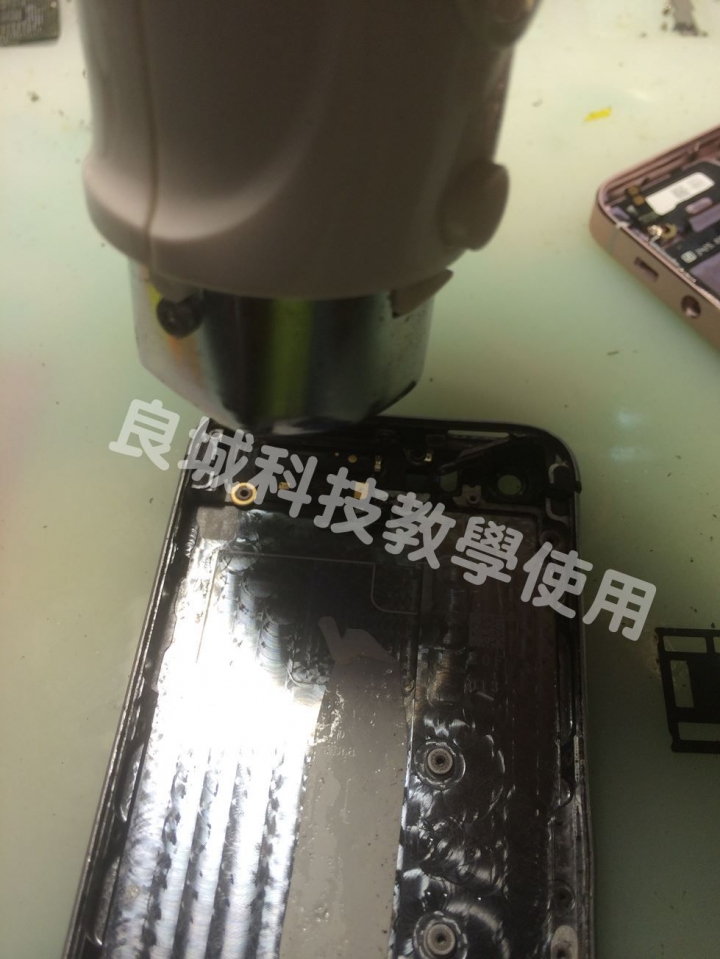

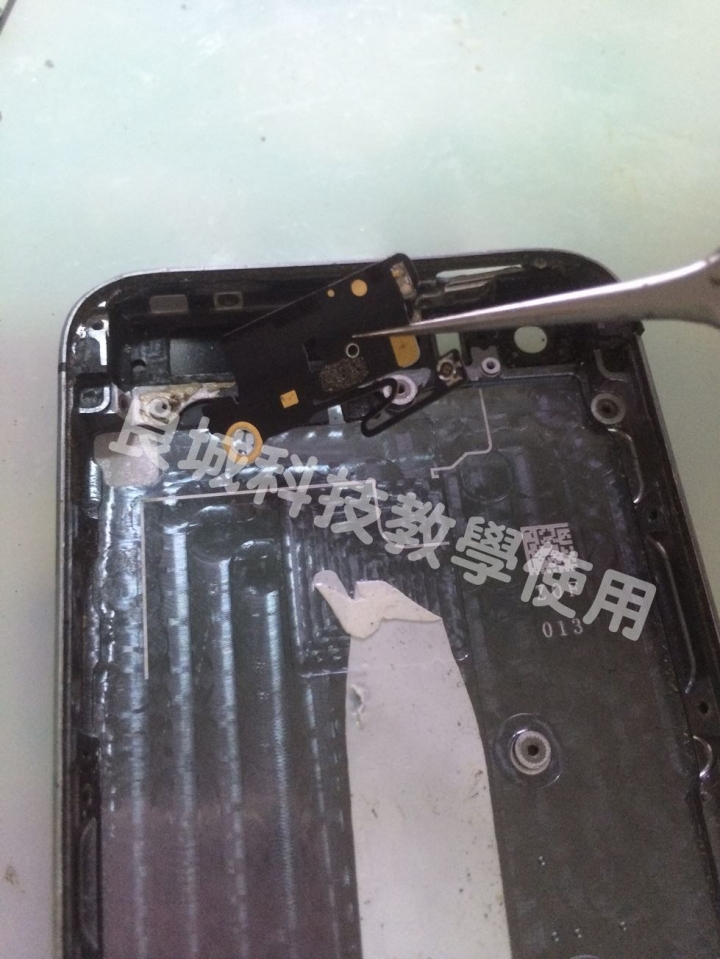

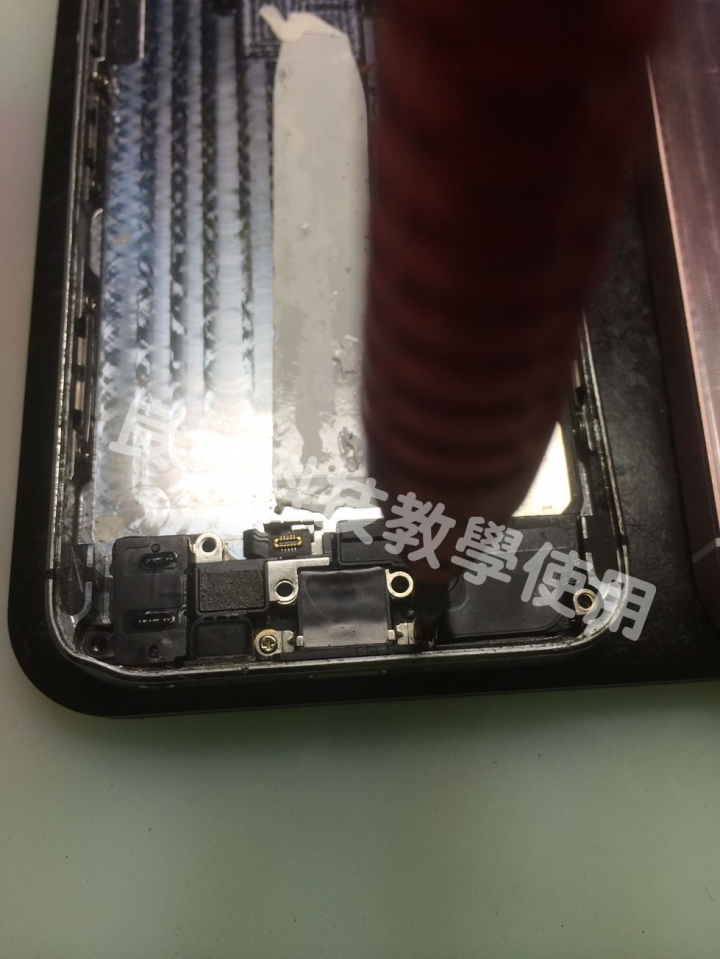

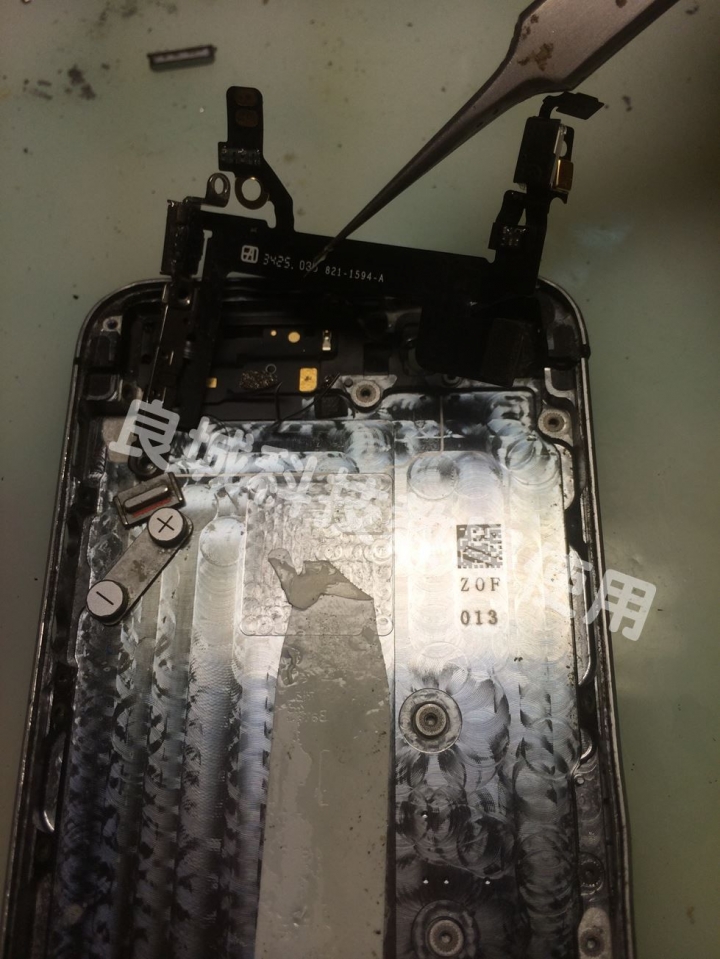

天線部份底部有帶膠，拆除時可以稍微加熱
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

花了一點時間，就取下來了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

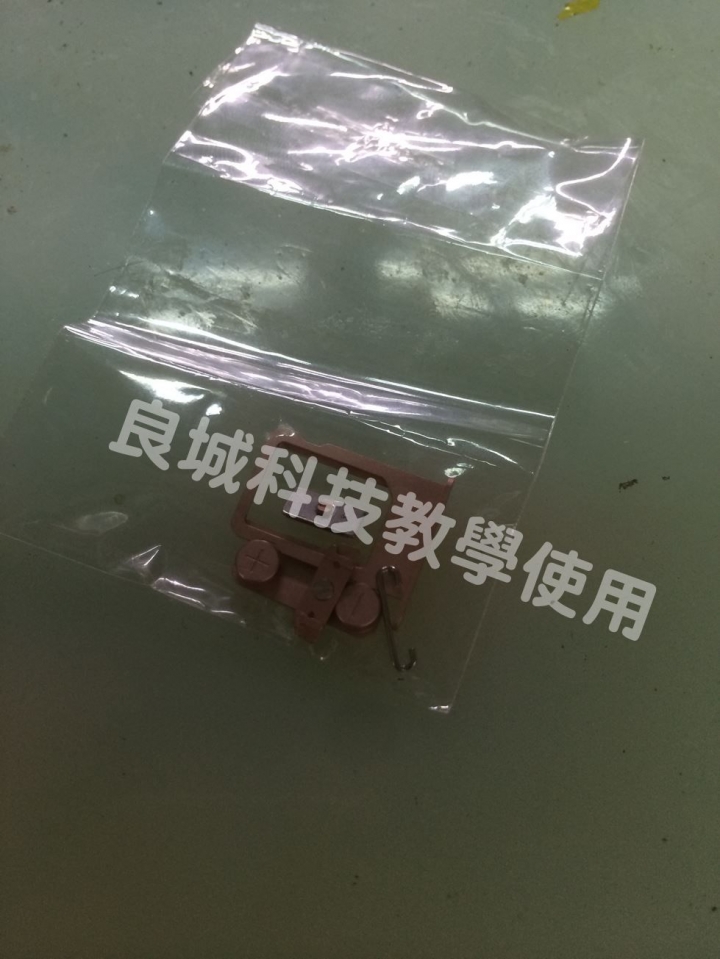

原先機殼採用的是黑色實體鍵，我們換的新殼為玫瑰金的，按鍵部份也跟者一起更換（雖然黑色也很帥！）
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

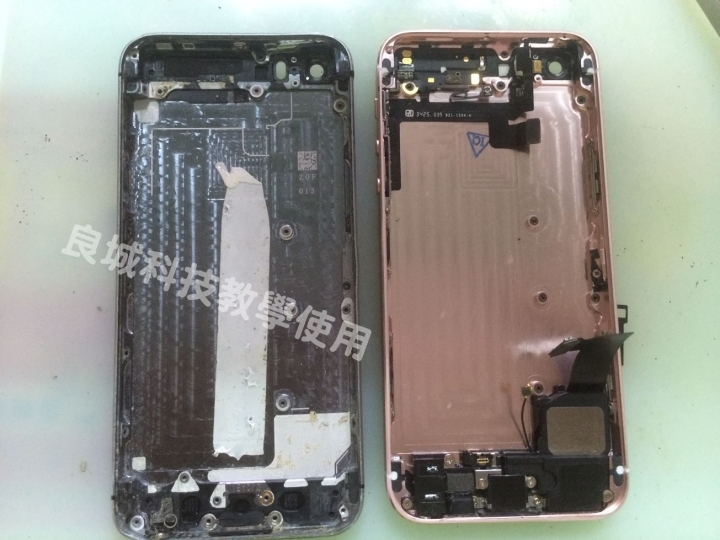

已經將外框架與上下兩部份，移植完成了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

接者要安裝實體鍵，在開關鍵按鈕的右側，會有一根插硝，也要記得一同移植過去，雖然不裝這個不影響，但終究不要浪費.....
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

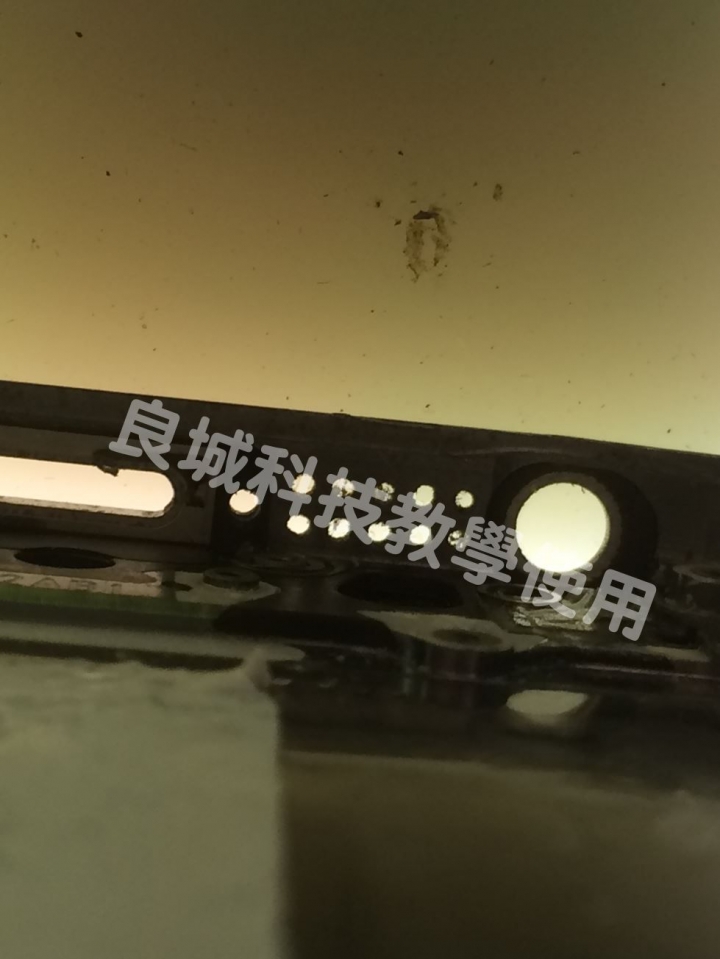

必需將插入這個孔洞中
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

開始移植震動器

I Phone 5S 五馬分屍（不專業維修分享）

好了！機身部份，也已經完成了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

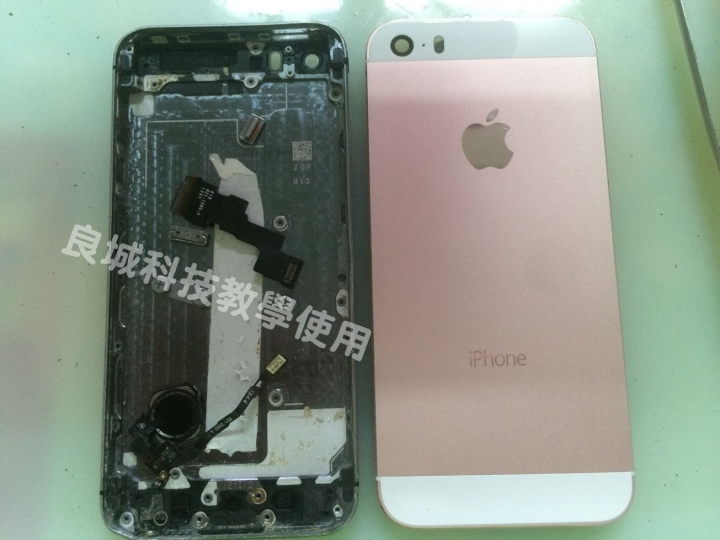

背面來一張，還沒有打碼的機殼，無碼嘛...
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

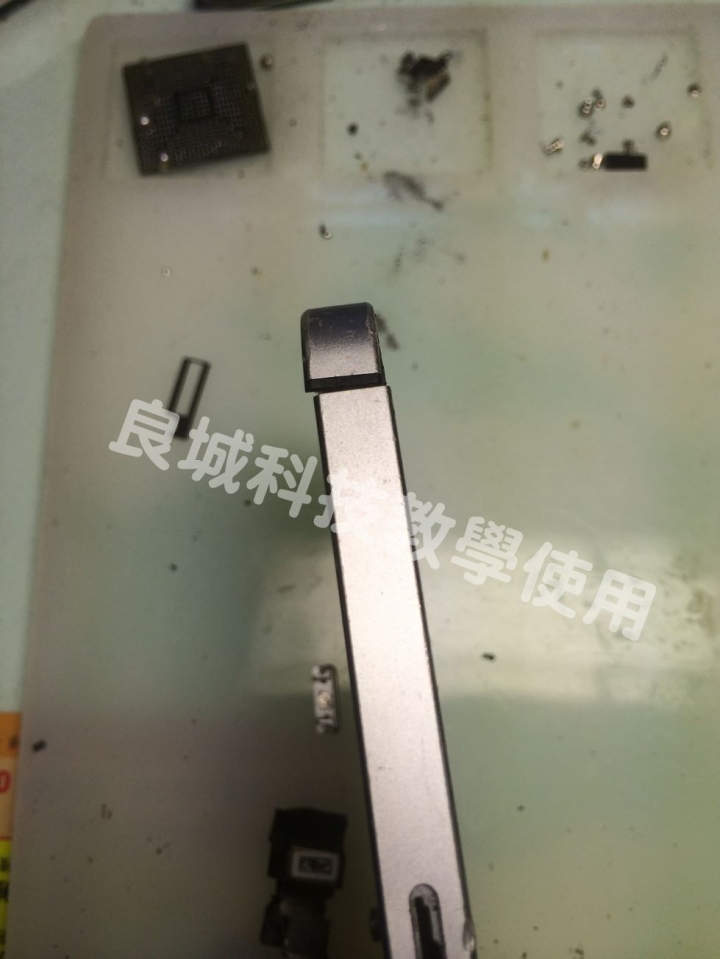

原本的機殼，已經斷裂了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

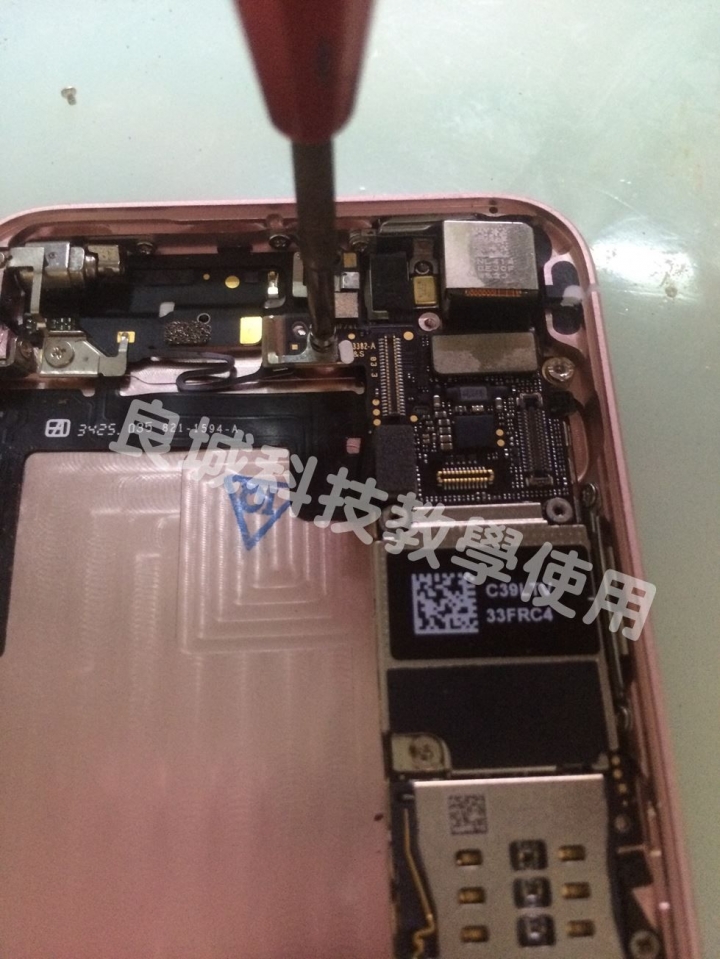

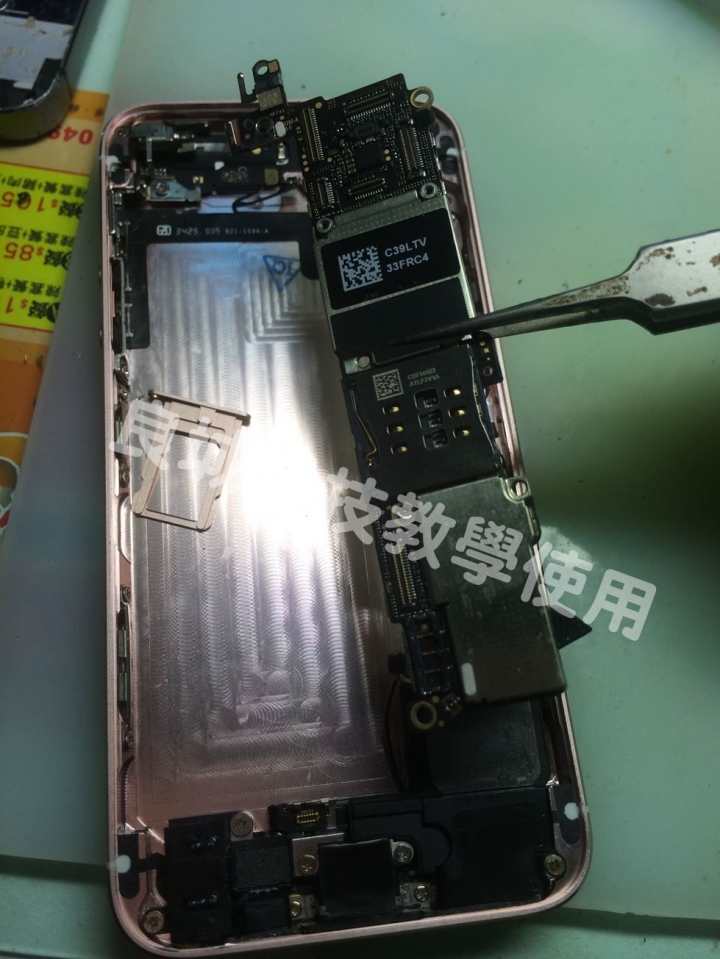

最後將主板放置於新家
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

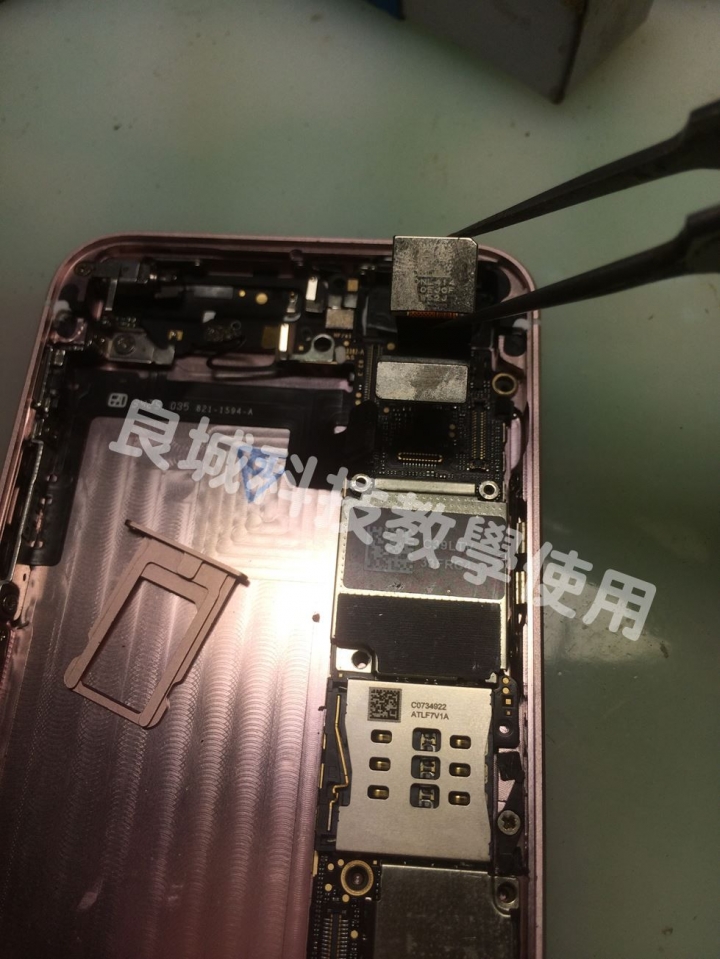

安裝後鏡頭

I Phone 5S 五馬分屍（不專業維修分享）

最後接近尾聲了

I Phone 5S 五馬分屍（不專業維修分享）

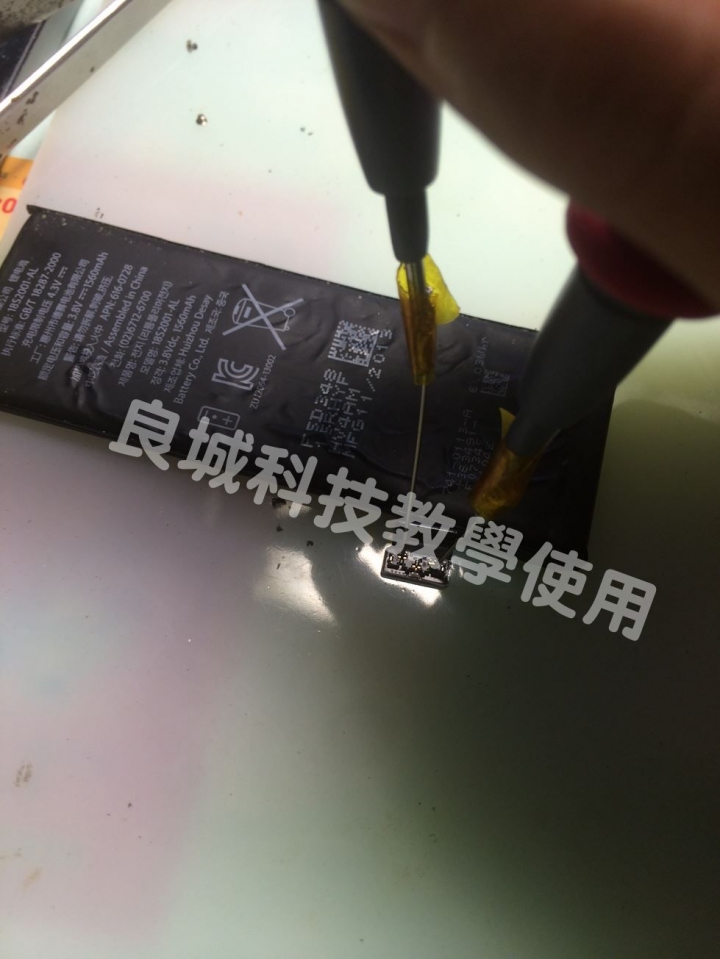

測量一下電池的電壓，是否有過放的情況
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

電池沒有過放，但電壓還是不足，找了一片測試面板，在上電做最後一次測試
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

確認主板電流正常，也可以正常進入系統，接者要開始處理面板部份
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

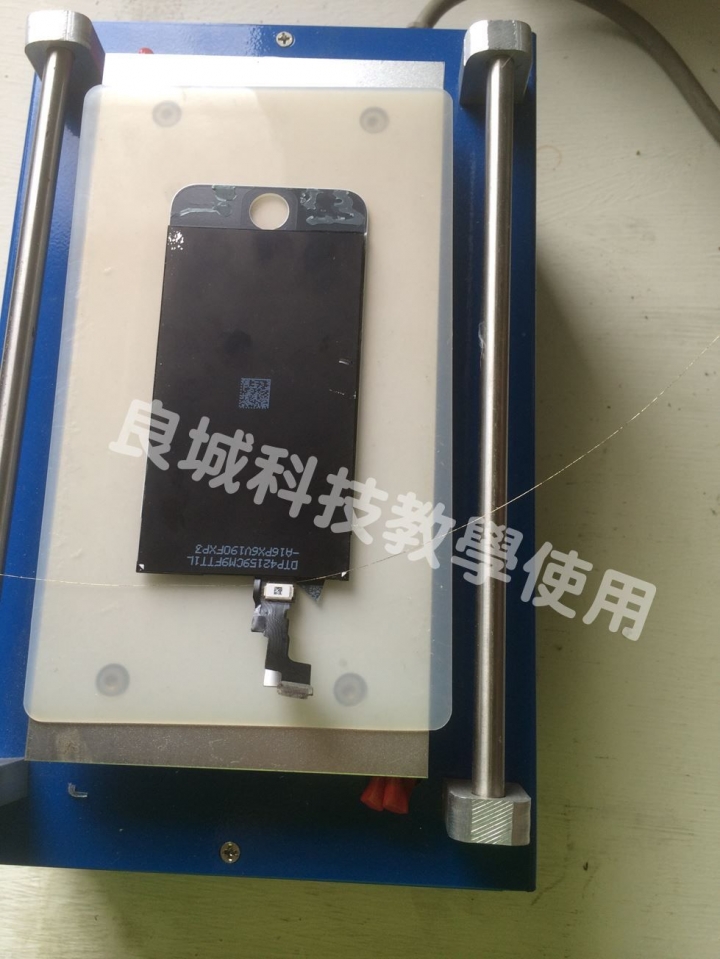

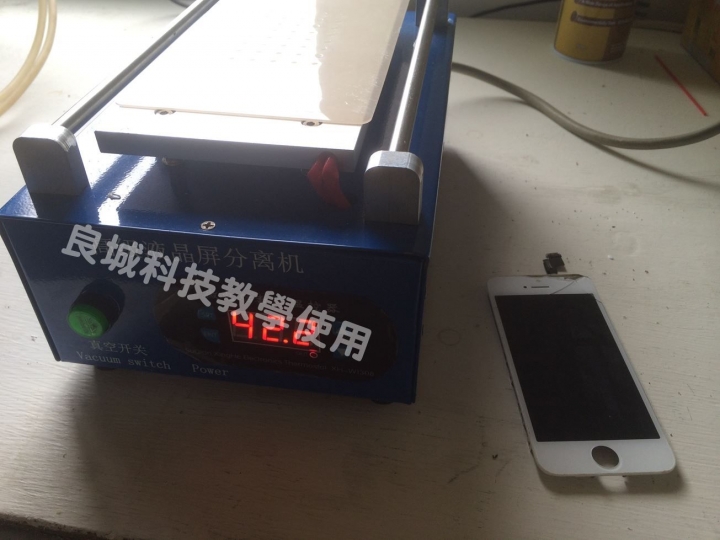

將測試面板，放置分離機加熱，同時使用金鋼絲切除，玻璃板的部份
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

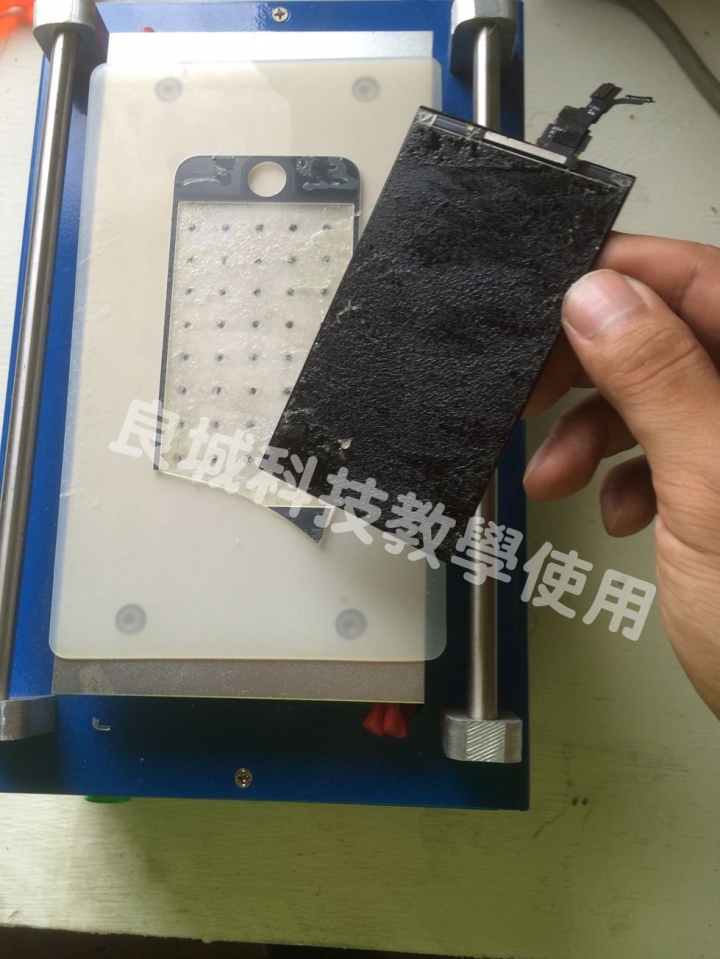

花了一點時間，取下來了，看起來有點噁心
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

將面板裝上手機，測試面板在分離後，是否可以正常使用
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

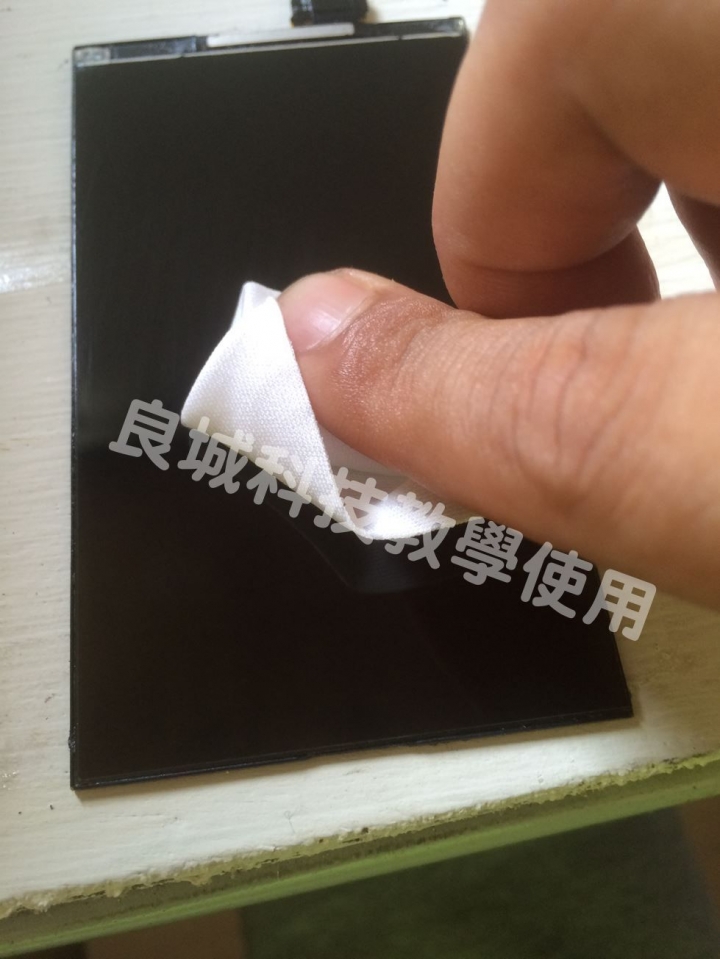

確認無誤後，開始清理膠的部份
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

找了一片新的玻璃蓋

I Phone 5S 五馬分屍（不專業維修分享）

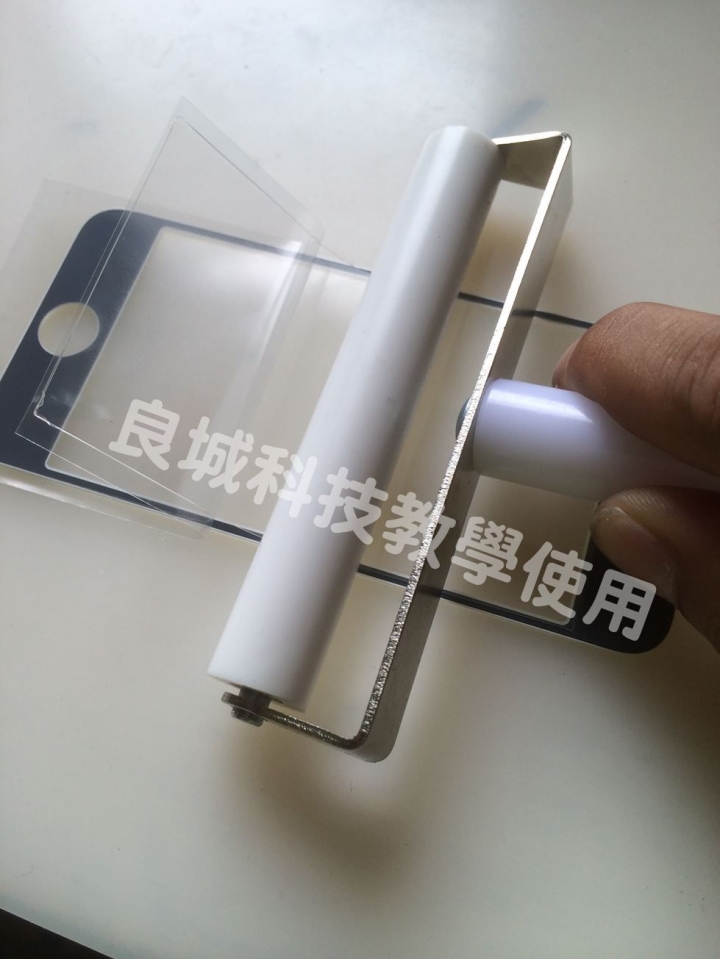

使用滾輪將膠覆蓋於玻璃板底層位置
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

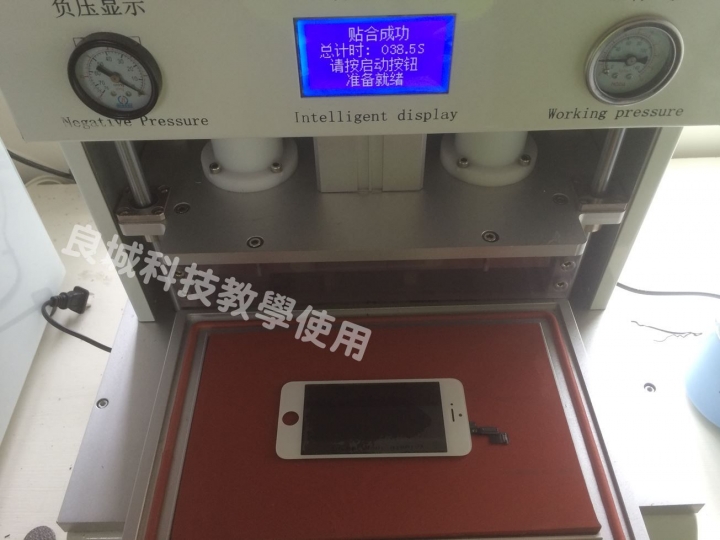

將面板放置於貼合機中
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

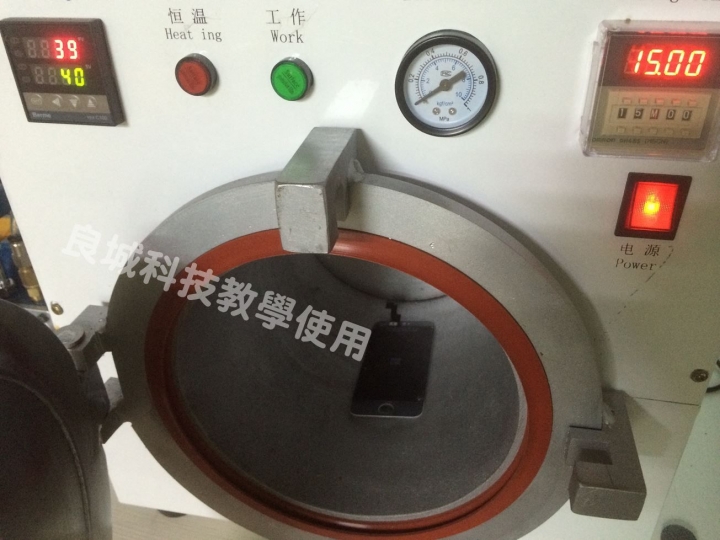

完成後在放置除泡機，開始除泡
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

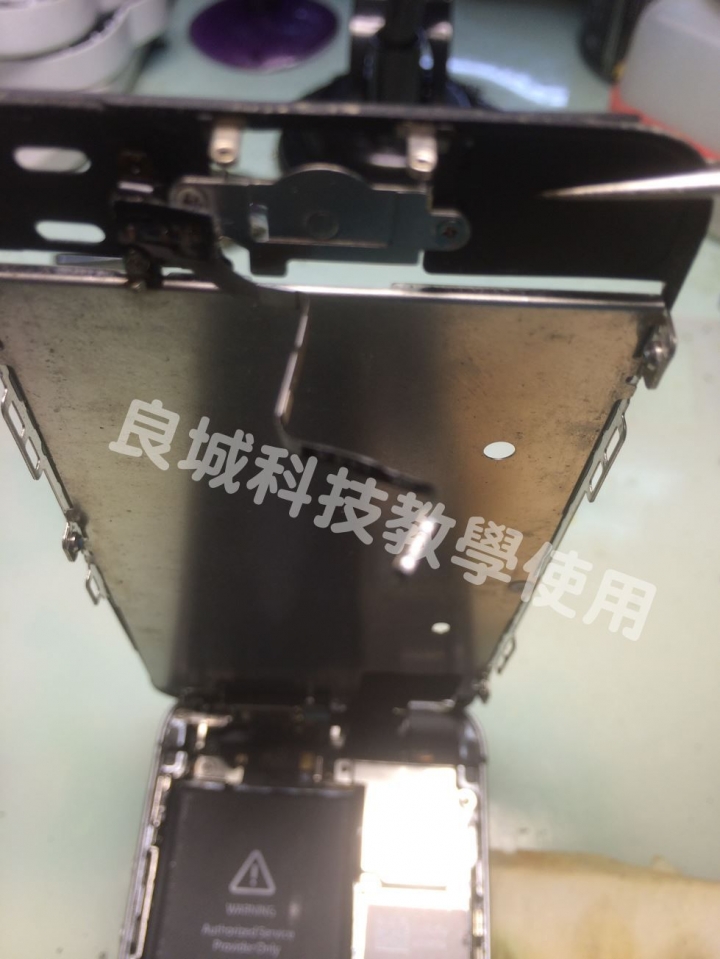

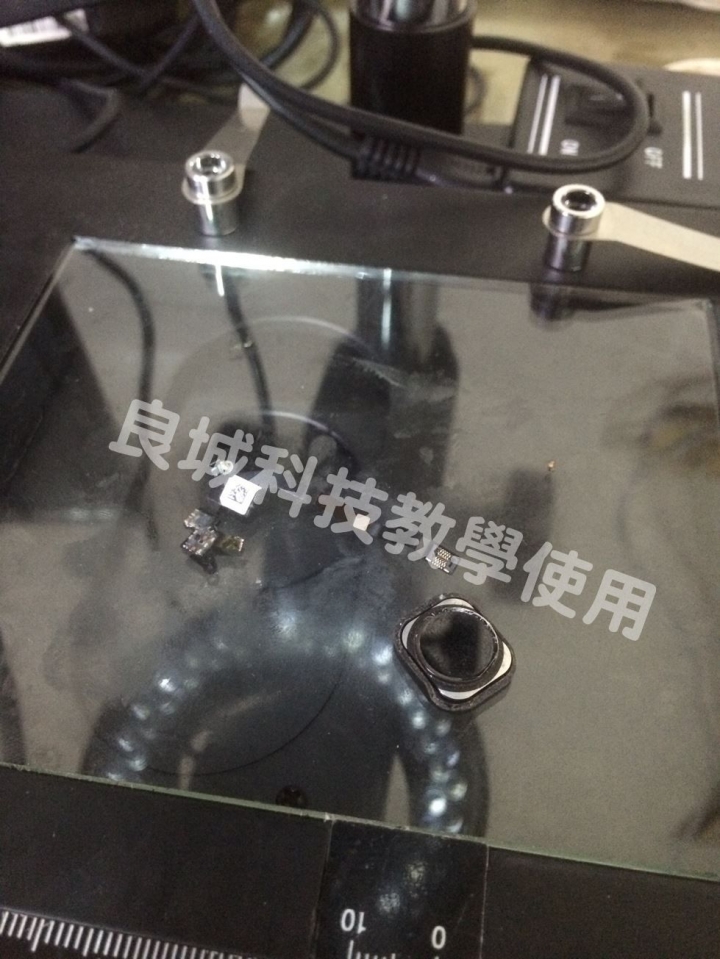

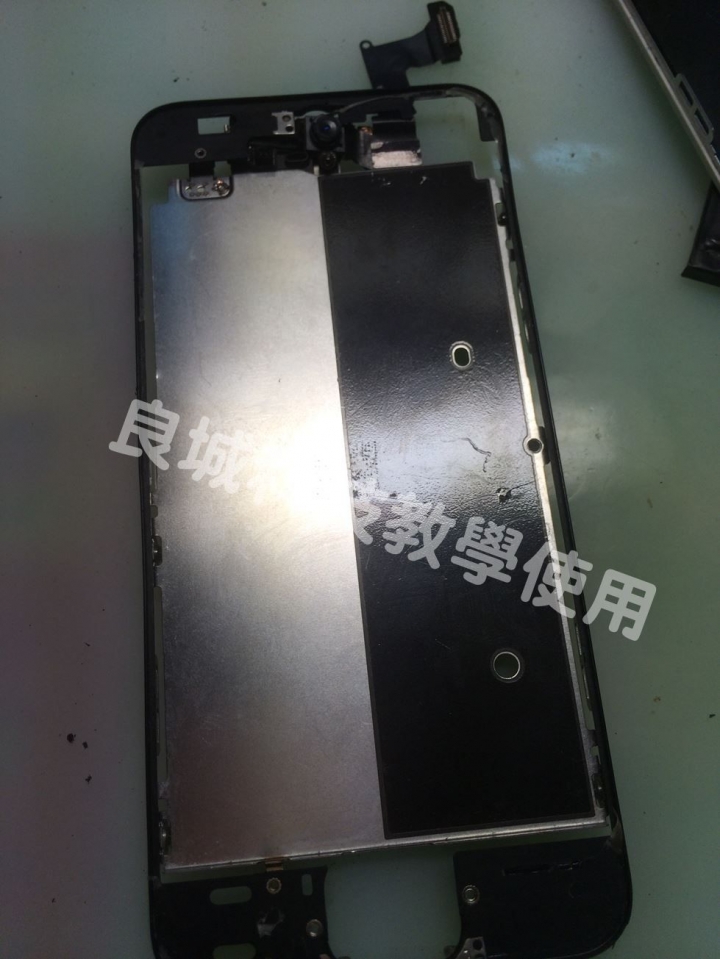

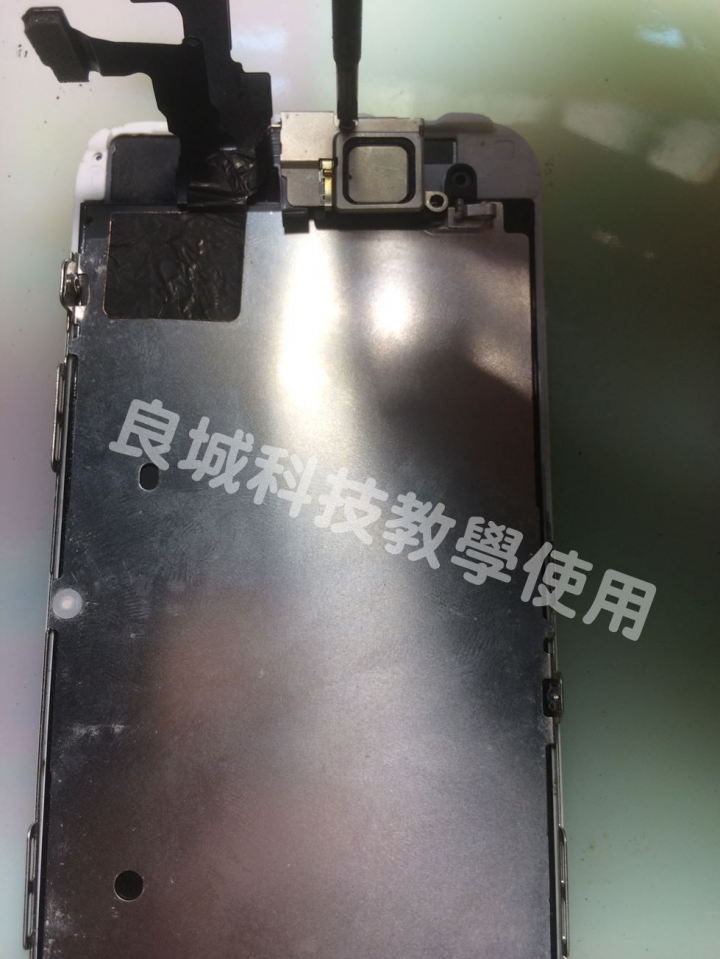

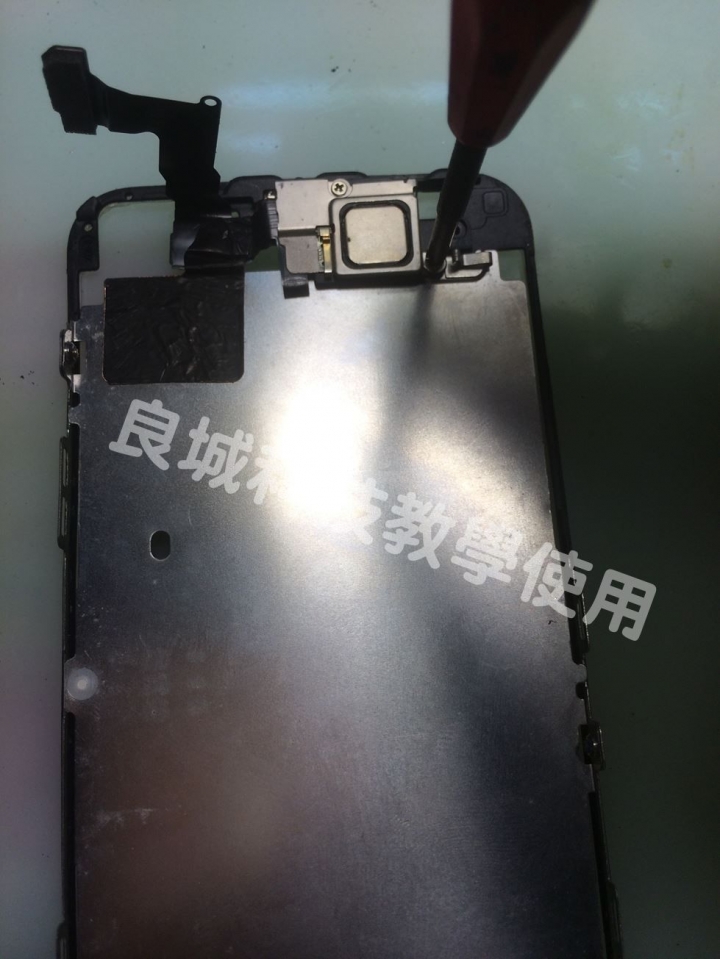

除泡的這段時間，我們看到原先面板支架，上面還保留者螺絲、聽筒、視訊鏡頭等
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

雖然面板已經沒了，但零件當然不能浪費掉，拆吧！
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

面板貼合完成後，在將舊面板（只剩支架）上的零組件，一步一步移植到新面板
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

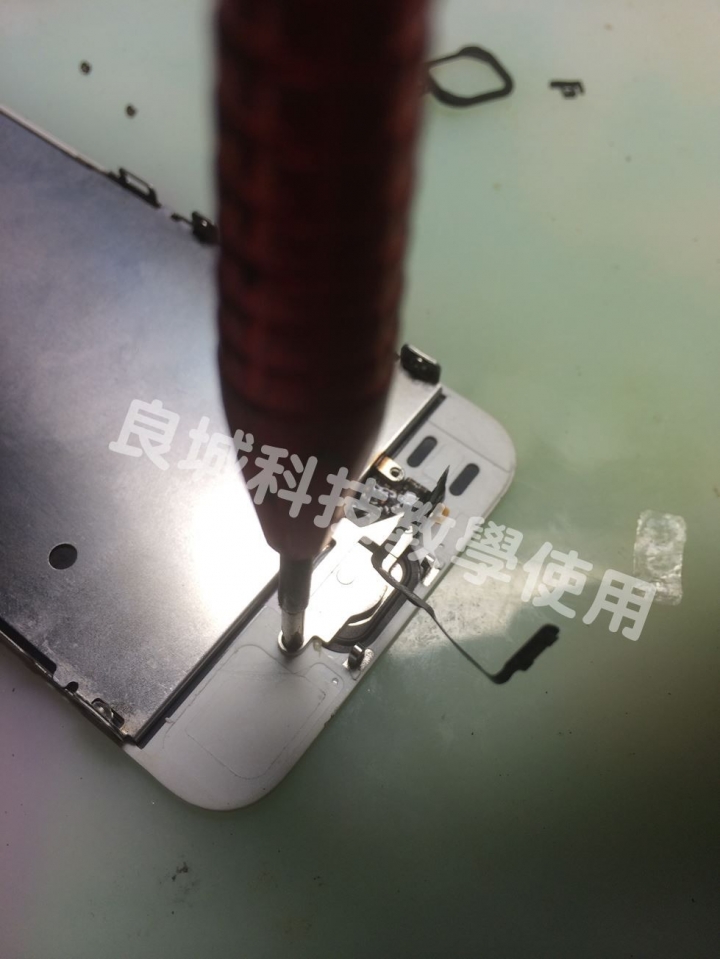

面板上半部完成後，開始安裝下半部，當然這顆 5S 的返回鍵，不是同一台的，因為原先的斷了嘛，而且還是黑的...
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

最後在上機前，將原本該有的貼紙，也都要安裝回去
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

下面也有

I Phone 5S 五馬分屍（不專業維修分享）

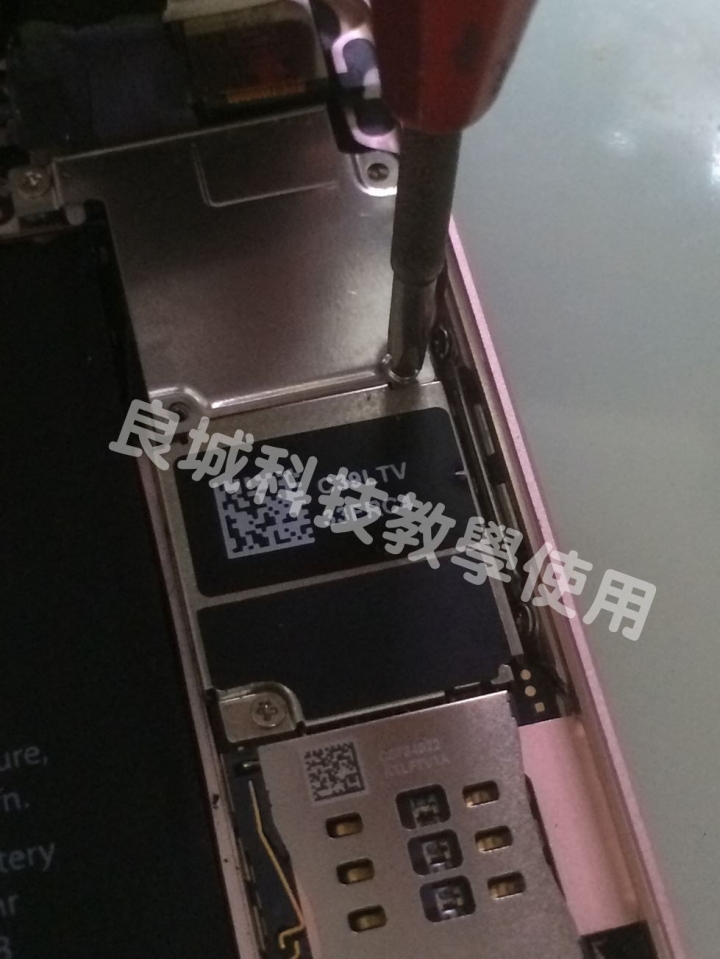

面板安裝上，開始鎖金屬蔽避板了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

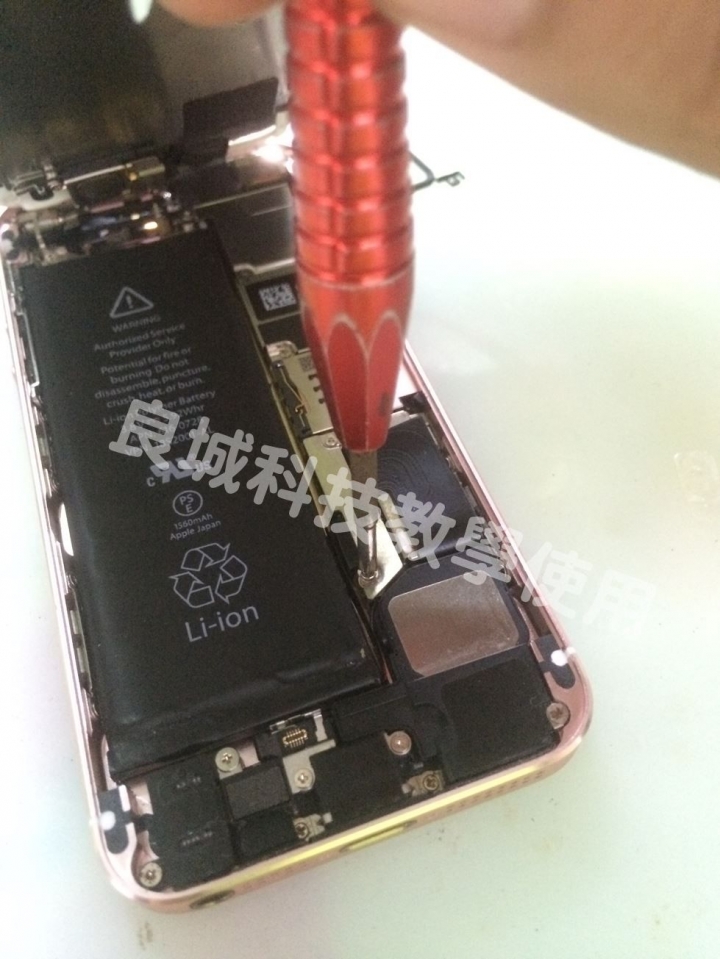

電池與下排的蔽避板

I Phone 5S 五馬分屍（不專業維修分享）

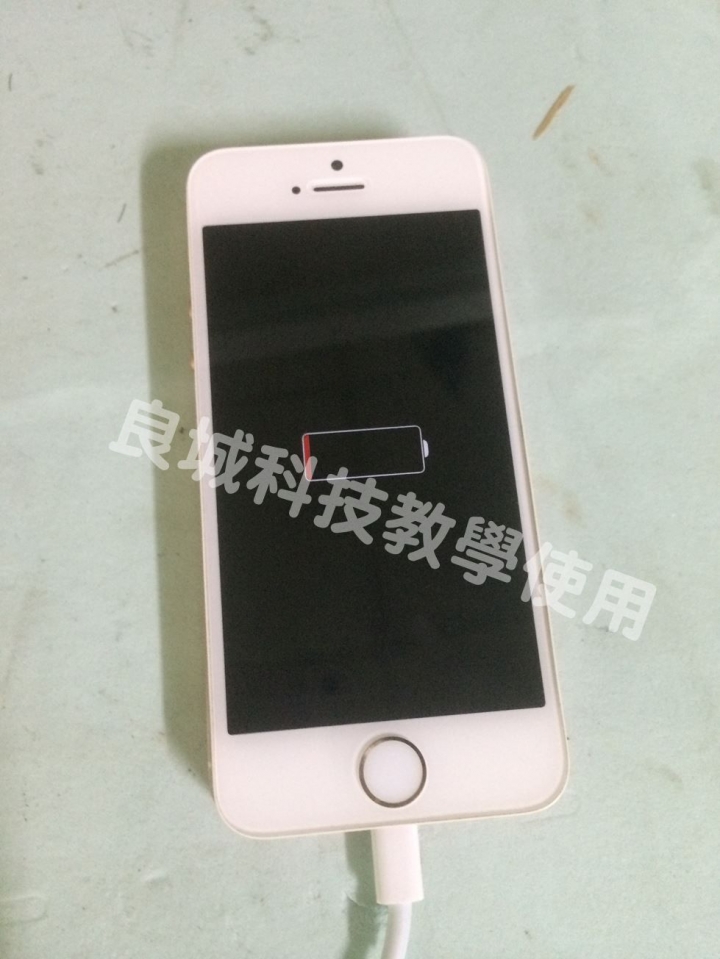

電壓不足，開始充電

I Phone 5S 五馬分屍（不專業維修分享）

才換一張圖就充開了，果然是好神奇的 I Phone
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

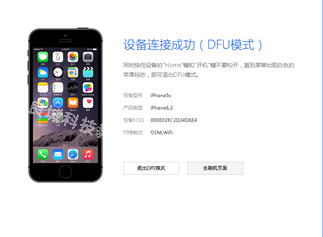

因為沒有密碼，所以將系統切到 DFU 模式
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

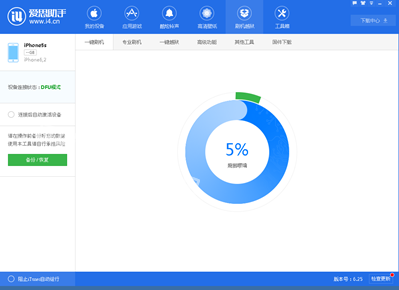

使用愛思助手，開始刷機，刷入版本 9.3.X
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

寫入 NAND 中...
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

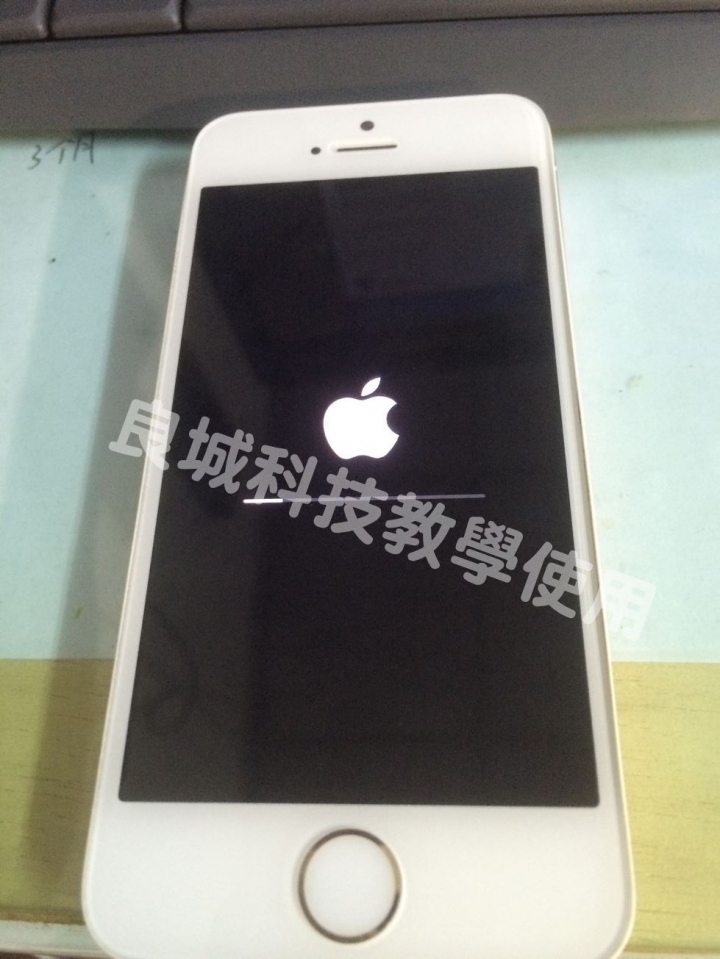

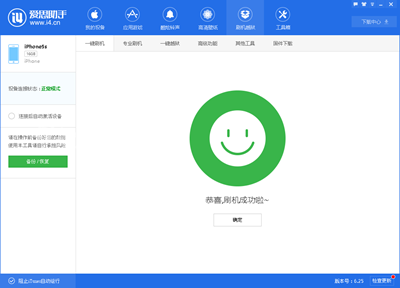

刷機完成！

I Phone 5S 五馬分屍（不專業維修分享）

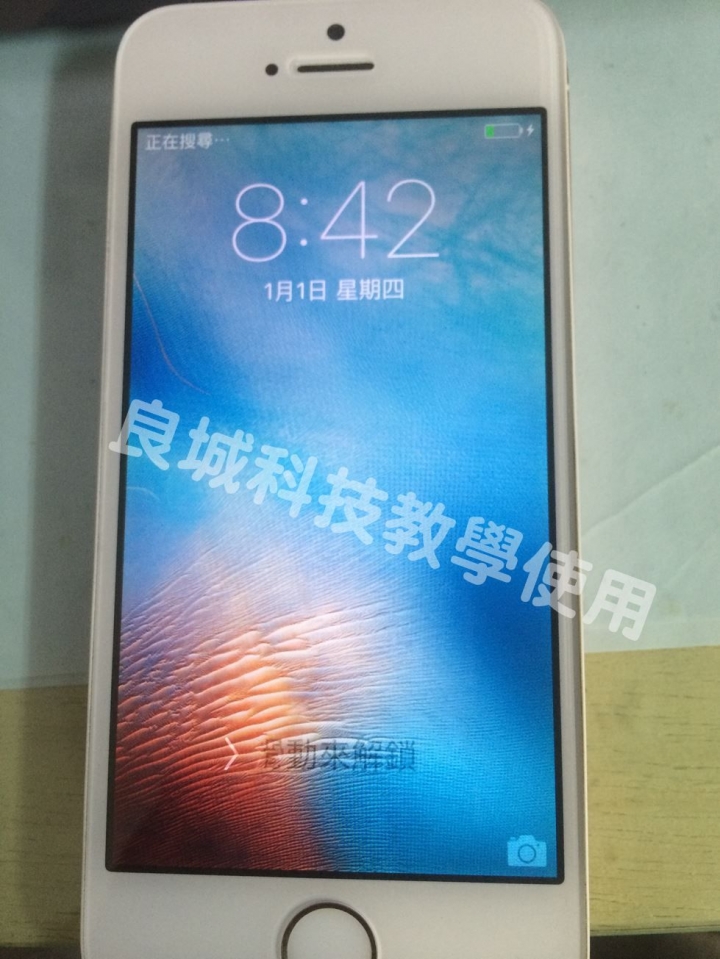

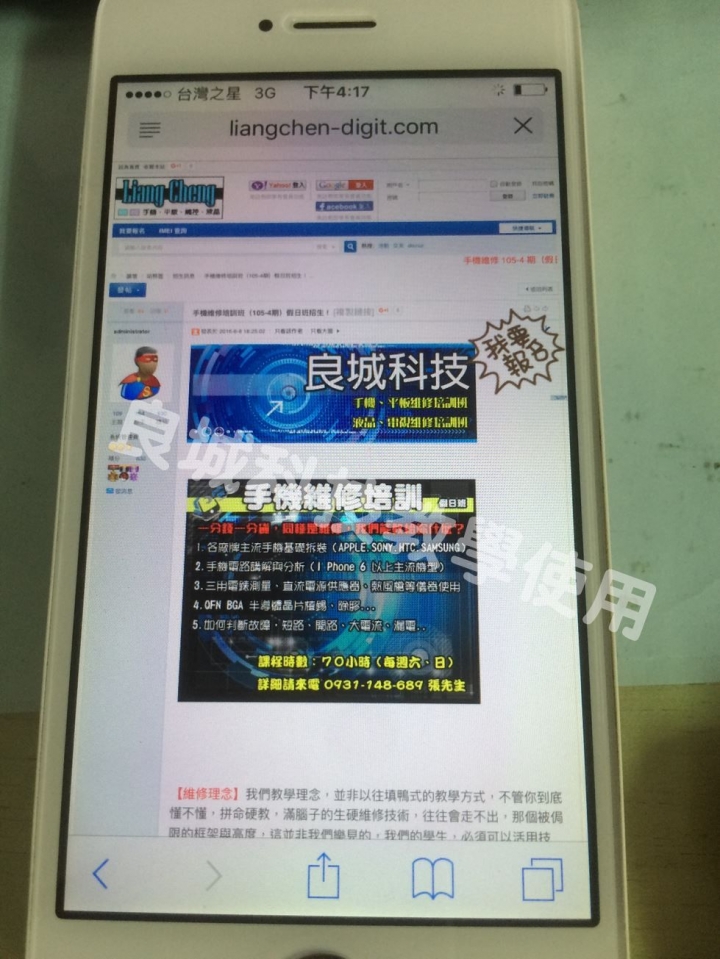

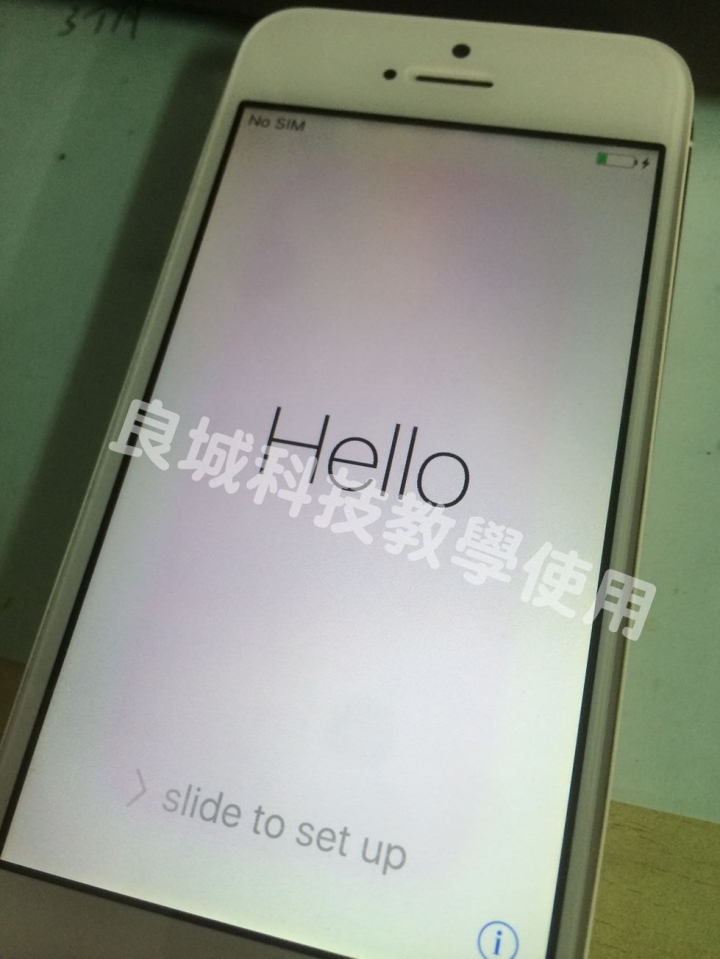

有畫面了，之前沒注意，居然選了一片紅光的來壓......（該死！）
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

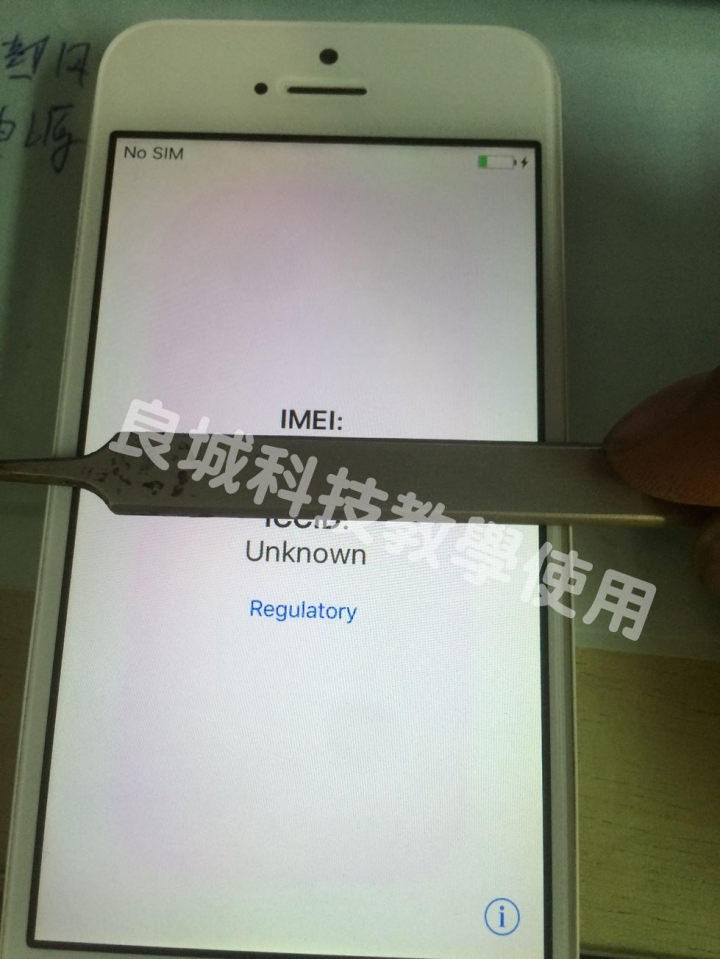

算了！反正修好是堪用而以，確認 IMEI 碼正常，因為沒插卡，底部顯示異常，才是正常的
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

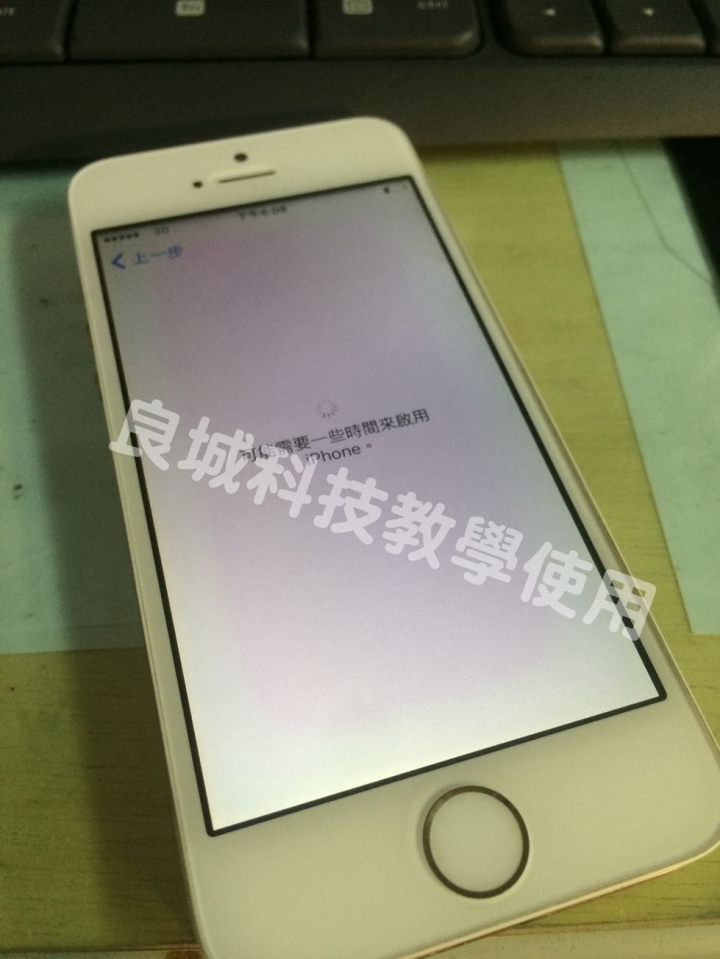

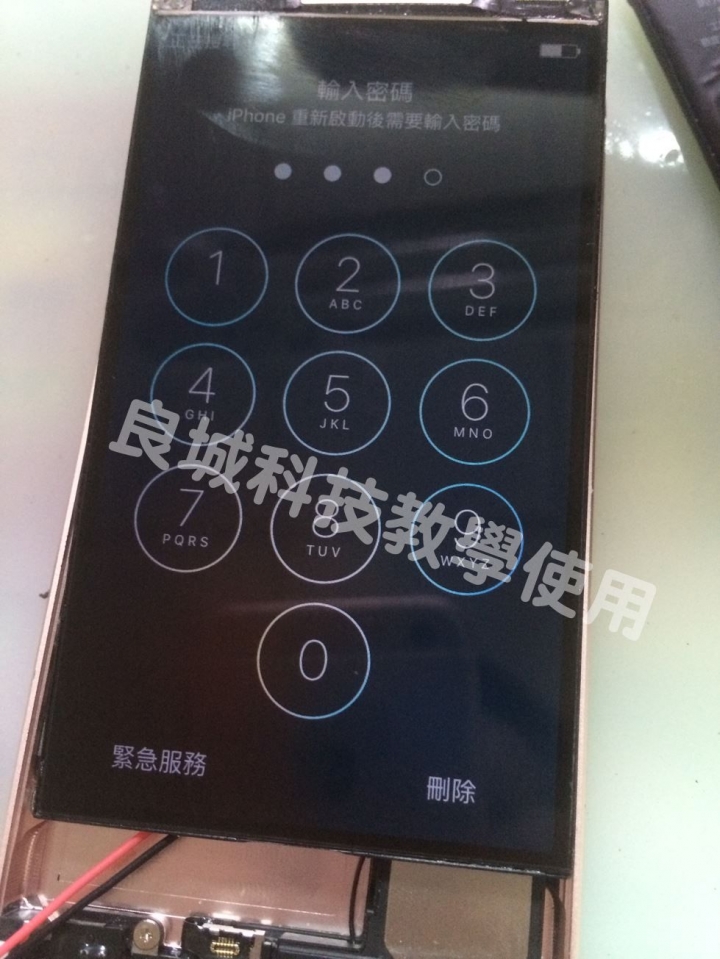

啟用到一半，突然跳出這個
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

免驚！沒什麼好怕的，繼續啟用
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

Touch id 失敗，這很正常，因為原先的指紋已經斷了嘛...
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

開始測試其它功能

I Phone 5S 五馬分屍（不專業維修分享）

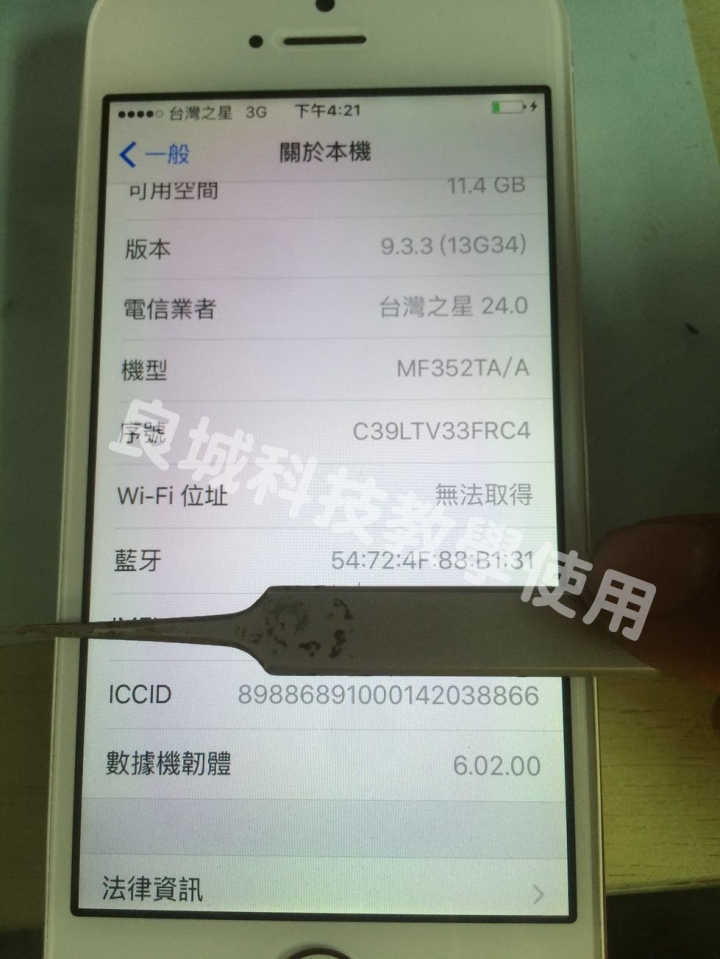

其它功能都沒問題，但到關於本機，發現 WIFI 的位置，處於無法讀取的狀態
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

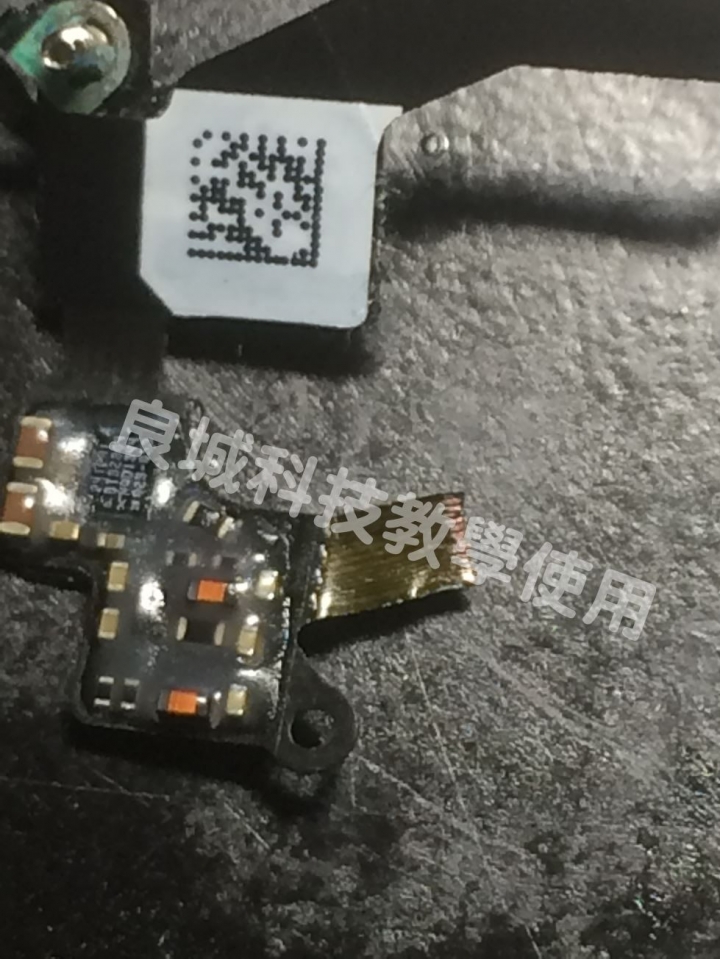

WIFI 什麼的，等下在說，先來看看 Touch id 好了，已經確認斷成二截了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

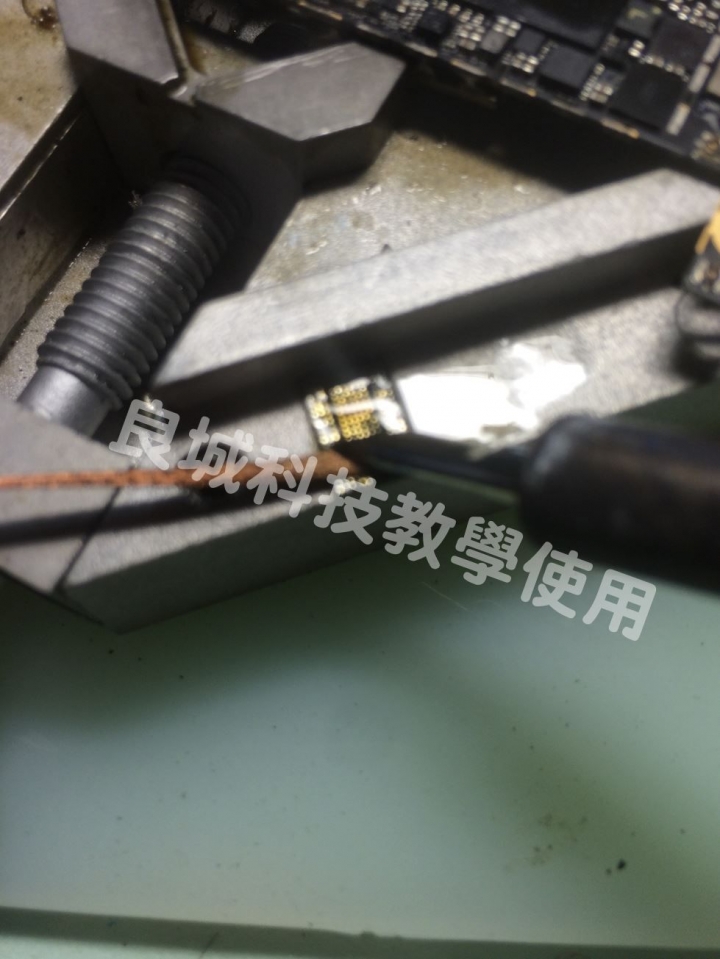

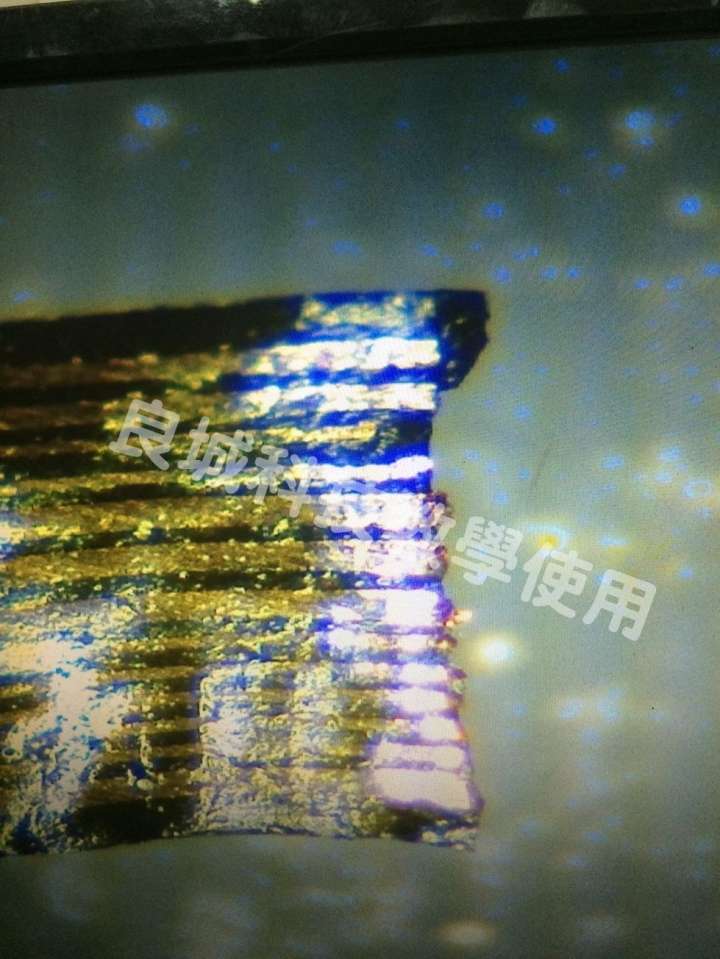

在精密儀器底下操作，花了點時間，將排線內的絲給抽出來了
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

總共十三條線，要在與另一端結合
I Phone 5S 五馬分屍（不專業維修分享）

I Phone 5S 五馬分屍（不專業維修分享）

累了　－＿－＂　

上集結束　謝謝收看！
