前一陣子小弟手殘,將iPhone 3G從口袋中拿出來時不慎摔落地面,一聽到清脆的聲音就知道面板破了,雖然小弟有使用Slim Jacket-HD避免了機背的損傷~但糟糕的是,這支iPhone並不是中華電信的公司貨,而是來自義大利的水貨,無法送神腦維修,而且iPhone4TW的維修團隊又正好停工兩周,送外面維修又很擔心被換了零件或動了手腳的情況下,小弟決定自己買螢幕來更換.由於等待觸控面板有幾天的時間,又需要繼續使用iPhone的情況之下,為了防止玻璃碎屑不時掉落,所以找了張透明的塑膠貼紙貼了上去

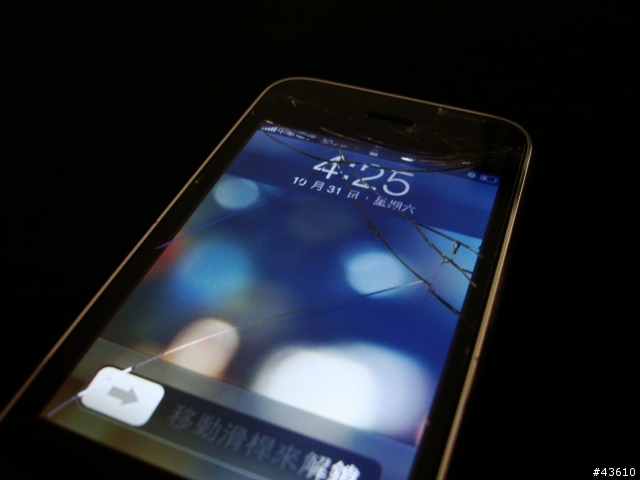

Panel break,my heart break~

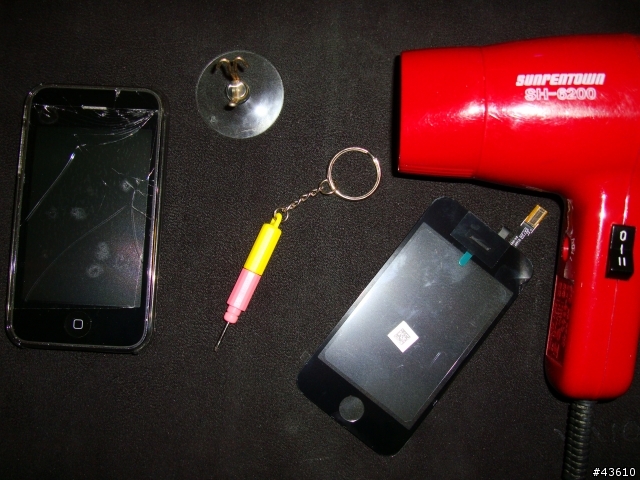

所需要的食材如下:
摔壞觸控面板的iPhone 3G X1(2G版本不適用,螢幕與面板是一體的)
新的觸控面板 X1
鎖眼鏡的螺絲起子(十字與一字頭) X1
吹風機 X1
玻璃吸盤 X1
拭鏡布 X1
護目鏡或眼鏡 X1 (清除玻璃時請小心四射的碎屑)
3M工業用雙面膠X1
開始做菜了~但請記得關機!!!
1.將iPhone屁屁的兩顆螺絲轉下來,由於螺絲很小,務必放置在容器或小盒子裡,不然待會用吹風機時被吹走就不好了
2.將玻璃吸盤貼在靠近home button的地方,盡量讓吸盤全部都附著在玻璃上,不要吸到按鈕的地方,不然會吸不起來
吸好以後往上拉,要注意的是另一支手從後面握住iPhone,食指及大拇指最好能稍微卡著面板兩側,不然吸起的瞬間若是太大力,可能會把排線給弄斷,這時就只能花錢送修了

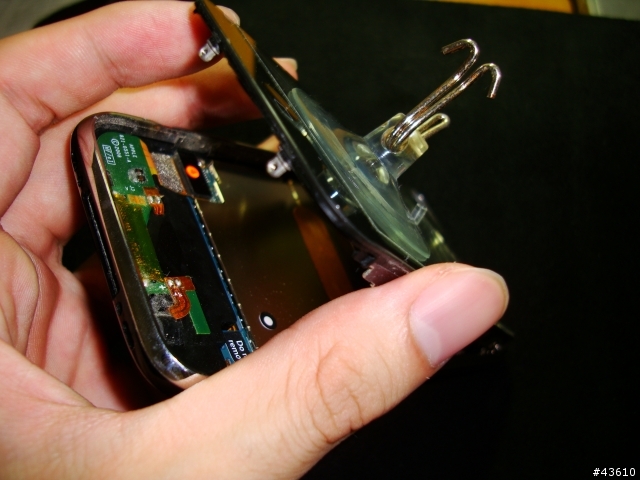

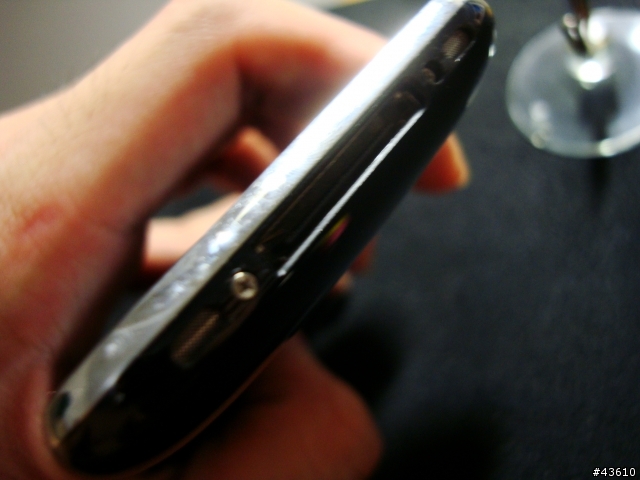

大概就是這個方式,大拇指與食指的位置
3.再來看到的是連接螢幕,觸控面板,以及sensor聽筒的三條排線,分別是1號,2號,3號(3號被壓在1.2號下面)
這時就依照號碼順序移除排線

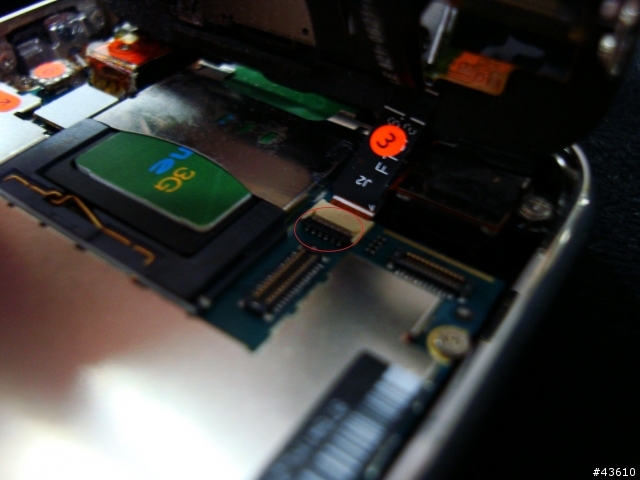

螢幕和觸控面板的排線只要稍微用平板的螺絲起子往上掰就可以移除,但sensor的排線則需要先將紅圈處的小小卡榫給往上掰才能移除排線~

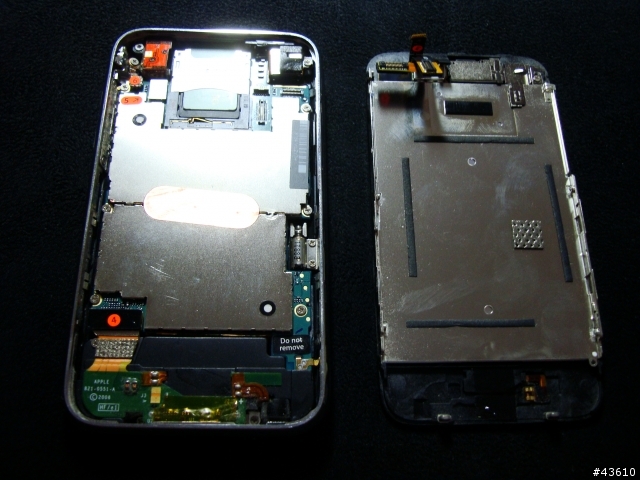

好啦~螢幕與機板分家了

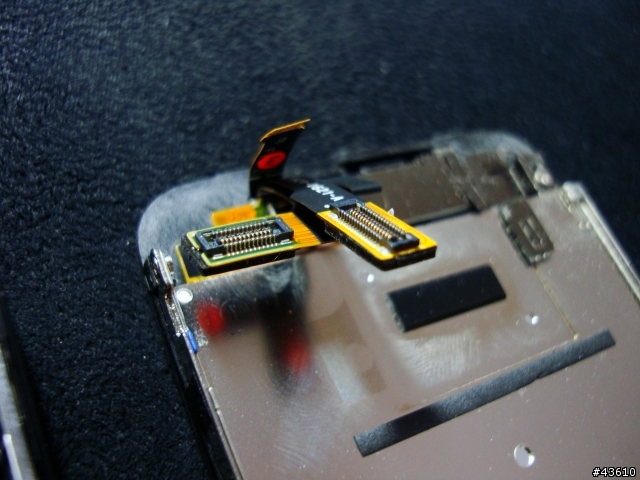

可以的話,照張相記錄一下排線重疊的順序,不然更換完成後才發現順序弄錯可能會崩潰...這時只能再把黏好的面板給用力掰開重新再來一次
記得,是按照順序重疊的

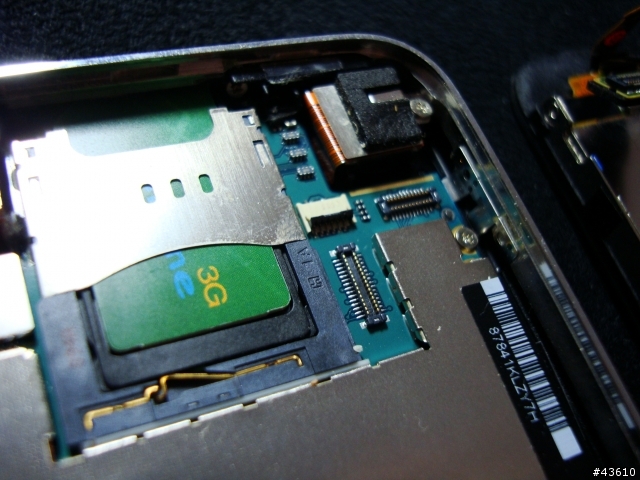

機板的排線插槽
4.再來要做的是將LCD螢幕給移除,這邊要鬆6顆比屁屁那兩個更小的螺絲.首先看到的是home按鈕左邊的那側,有兩顆螺絲~把它們轉起來收好

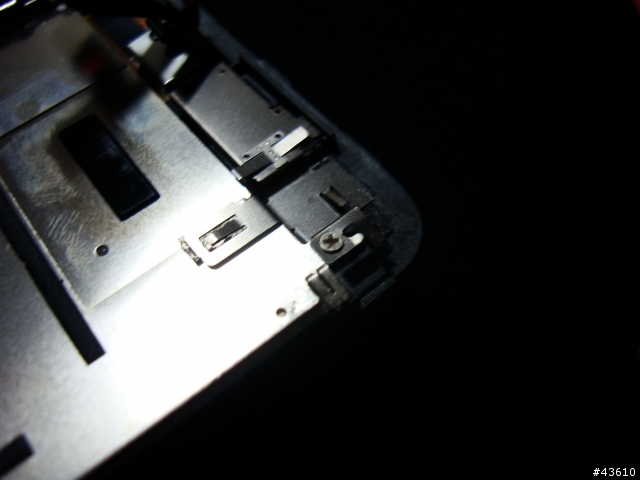

另外一顆在背面,也把它旋起來收好

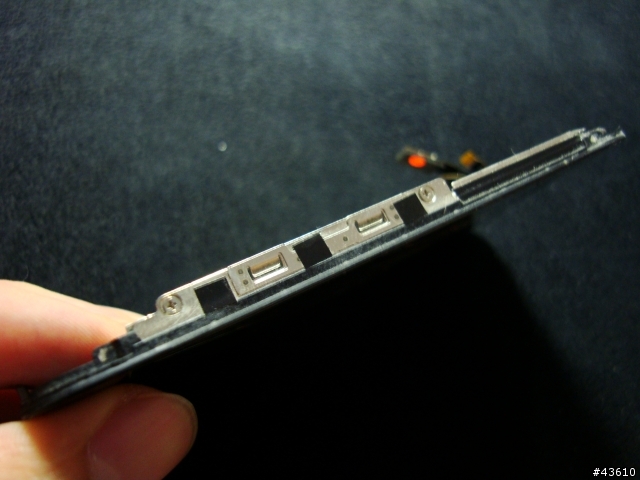

已經移除螺絲的一側
再來是右邊那側,它應該有用一層黑色的膠膜黏起來,把他稍微撕開就能看到兩顆螺絲~另一顆在下面,一樣把它旋起來收好
5.用平板那面的螺絲起子,將螢幕兩側的支架稍微挪動,但請務必小心,若傷到LCD又得花一筆了~
這麼做的意義是讓兩個緊靠的支架鬆動,選擇的地方以兩側如紅圈內的幾處為主,螺絲起子插入後稍微往外側壓幾下,另一支手若有時間的話,可以幫忙協助將LCD往上掰一下
這邊可能會摸索一下,但切記膽大心細
搞好了以後,將LCD從Home按鍵那側拉出框架,最好能找快乾淨的拭鏡布以LCD朝下的方式放置,避免沾染灰塵毛屑
看到破裂的觸控面板了,這就是此次要更換的對象
白色雪花的痕跡是小弟貼上去的透明貼紙~
6.戴上你的護目鏡,開始進行破玻璃移除,可以從較為破碎的地方開始,將一字頭螺絲起子插入玻璃與橡膠邊框接縫,一步一步挖開玻璃,雖然這種玻璃似乎不會割傷人,但還是注意別太大力觸碰
吹風機的目的是吹熱玻璃背膠,以方便移除玻璃面板,但小心按鈕零件,senor位置,別吹壞了,順利的話不用也可以
可以沿著玻璃與支架插入螺絲起子往下拉~會快的多
乾乾淨淨的支架
7.再來將新的觸控螢幕貼上黏貼背膠,或貼在黑色支架處也行,小弟在網路購買的觸控螢幕並沒有附上背膠,所以只好自己裁剪現有的雙面膠(不是文具店賣的那種),若有需要盡量買裁切好現成的,一來sensor及Home button部分能避開,二來黏度也較足
電容面板為在玻璃背側~貼上前要把玻璃紙撕掉
再黏上框架之前要對照一下之前拍的照片~排線順序要對,新裝上的面板2號排線要夾在1,2號兩者之間,也注意LCD及玻璃上沒沾到毛屑灰塵
8.面板黏合後就可以按照原路裝回LCD~鎖上6顆小螺絲
9.再來小弟的相機就沒電了
,不過可以參考先前拍的照片~裝上機板時要以聽筒那一端先推入銀色邊框下,因為上面有三個突起處,若以Home鍵那端先放入則無法完整密合~再來以3,2,1的順序裝回排線,3號裝上後記得將卡榫壓回,2號及1號對準後壓下,聽到"喀"聲以後才代表到位
將螢幕完全壓入機殼前可以先開機試試~看看觸控是否正常,不過此時Home鍵是無法作用的,按鍵的金屬接點在機板上,這讓小弟緊張了一陣子,還以為前功盡棄還弄壞了按鍵
10.確認螢幕觸控正常後就可以完全壓下~並且鎖上兩個長螺絲~料理就完成了
小弟的說明可能不夠完整~這裡附上Youtube上的螢幕更換影片,就能了解過程是怎麼樣了
影片中吸開面板時太大力,三條排線都被拔起來,若運氣不好斷掉就糟了,務必小心
這次花費1200購買非原廠觸控面板,網拍上都有人在賣
不過之後使用感覺和先前有點不同,有時候觸控會失靈,要按睡眠鍵就恢復正常
事後有在拆機重弄,感覺改善許多,不過一個月還是有1,2次這個狀況,可能是面板的問題
小弟不太建議版友自行更換面板,雖然便宜多,但還是有整組壞去的風險
若情況許可,還是建議給外面維修
