1、
2、
最近要入手一支鈦金屬的錶，想問大家鈦金屬會比不鏽鋼容易刮傷嗎？或是指紋不好擦？有沒有什麼要注意的呢？會選這兩支其中一個
1、
2、
1、
2、
你去年（2021-12-03）問關於手錶刮傷的時候我有貼過，把當時的回文搬過來：
2006年的星辰不鏽鋼，無鍍層。一般不鏽鋼粗戴錶大概都會刮成這樣？維氏硬度200Hv。

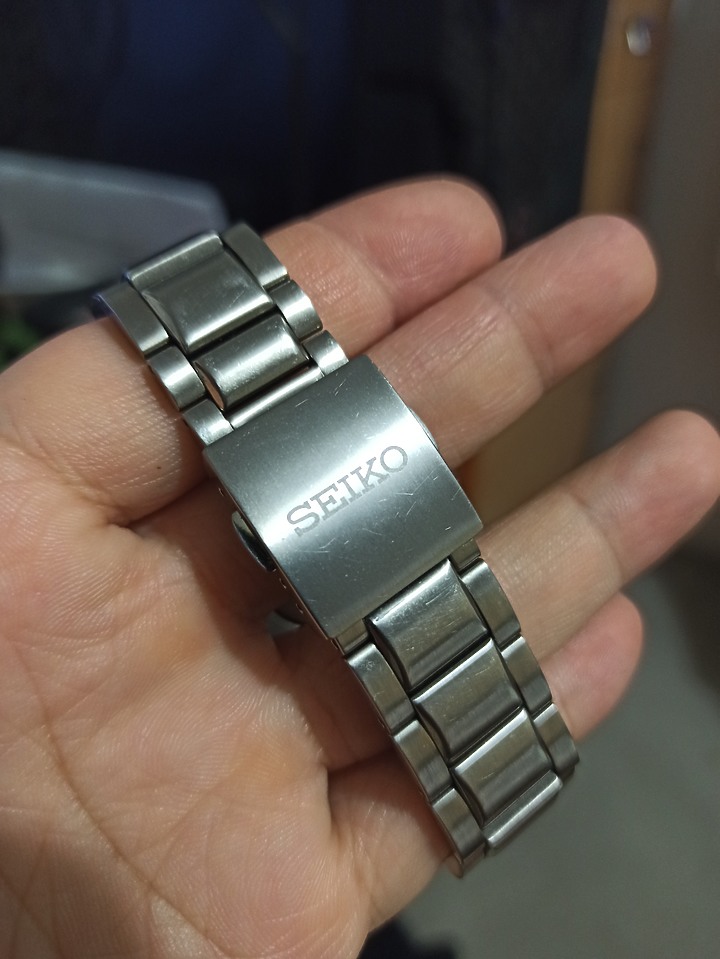

2010年的精工白鈦，無鍍層。優點是顏色接近不鏽鋼，不像一般鈦合金那樣暗沉，硬度也稍微提升。維氏硬度200-300Hv。

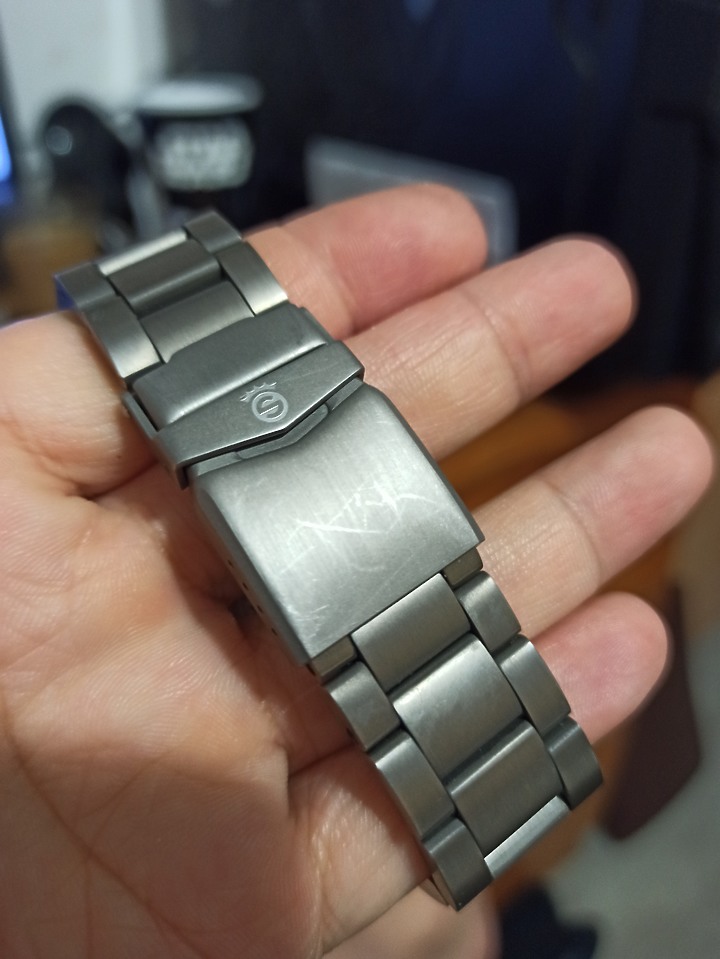

2016年的Steinhart Grade5鈦合金，無鍍層。硬度比普通鈦合金和不鏽鋼更高，但顏色仍是鈦的暗沉灰色。維氏硬度400Hv。

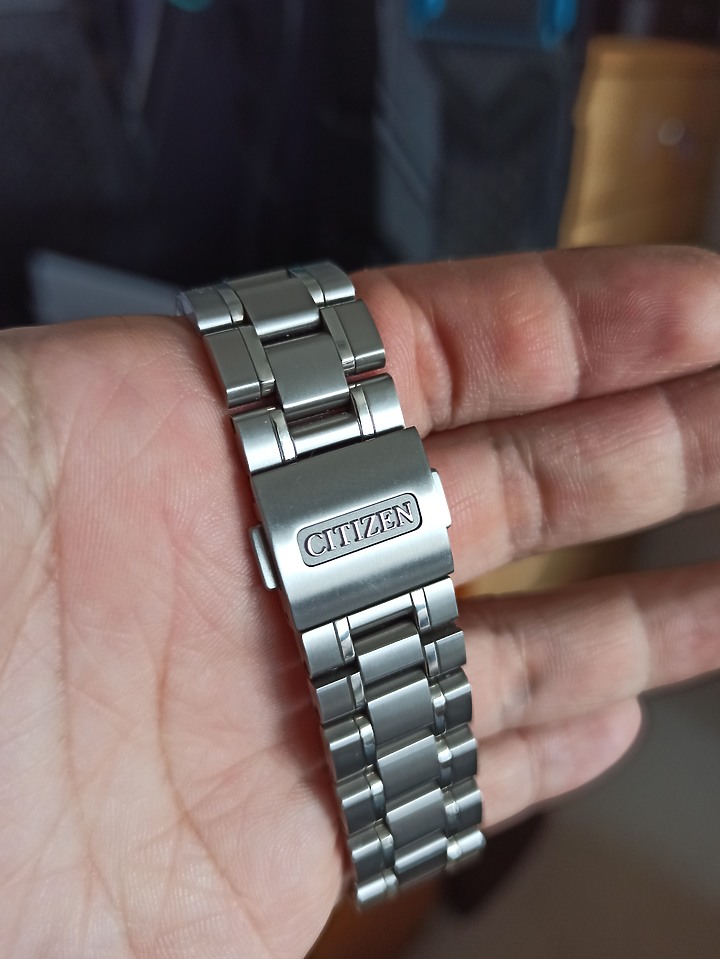

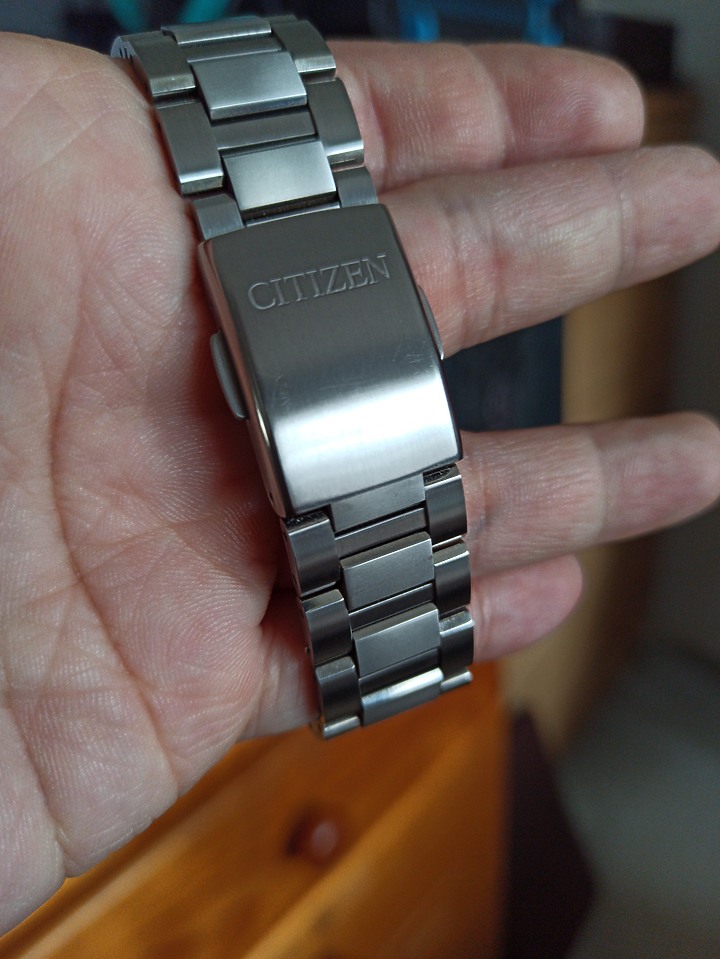

2017年的星辰超級鈦，鍍Duratect TIC。顏色上比Grade5淺但還是能一眼看出是鈦合金的灰。維氏硬度1100-1200Hv。
2018年的星辰超級鈦，鍍Duratect PTIC。跟上面的鍍層方式相同，但多了調色效果。維氏硬度1100-1200Hv。

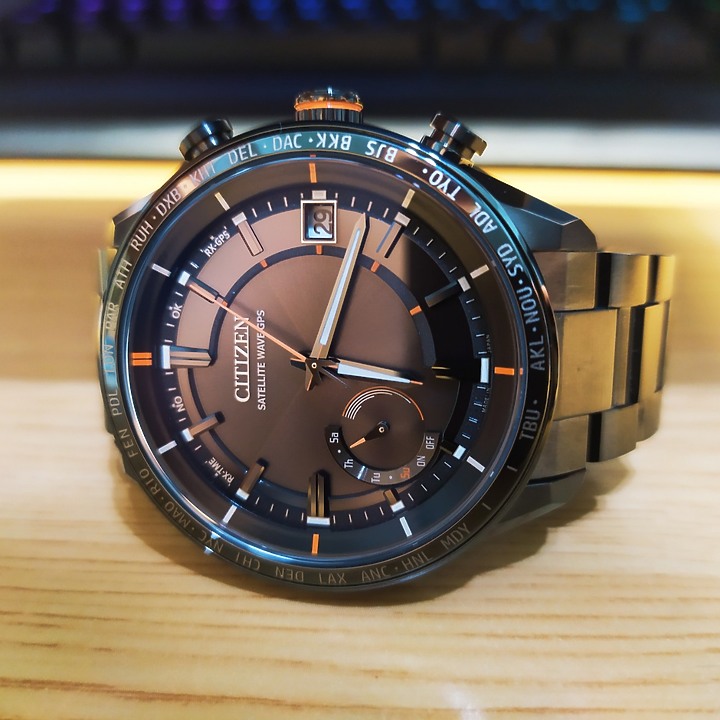

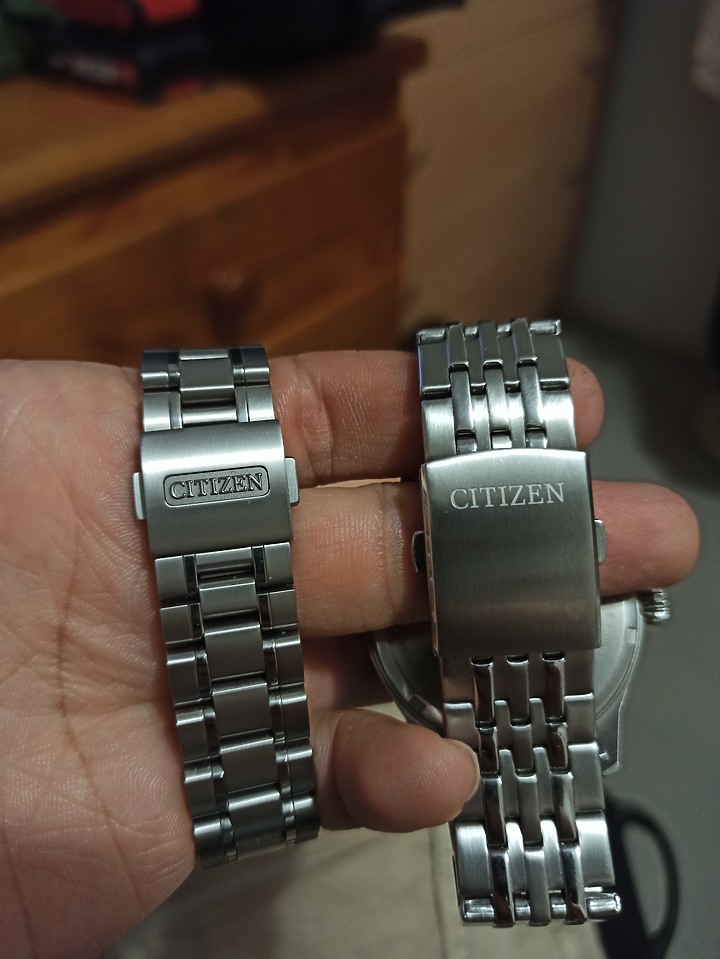

3歲的超級鈦+Duratect PTIC 跟 一個月前新購入的不鏽鋼 顏色對比。不拿起來光用看的根本看不出來左邊的其實是鈦合金。

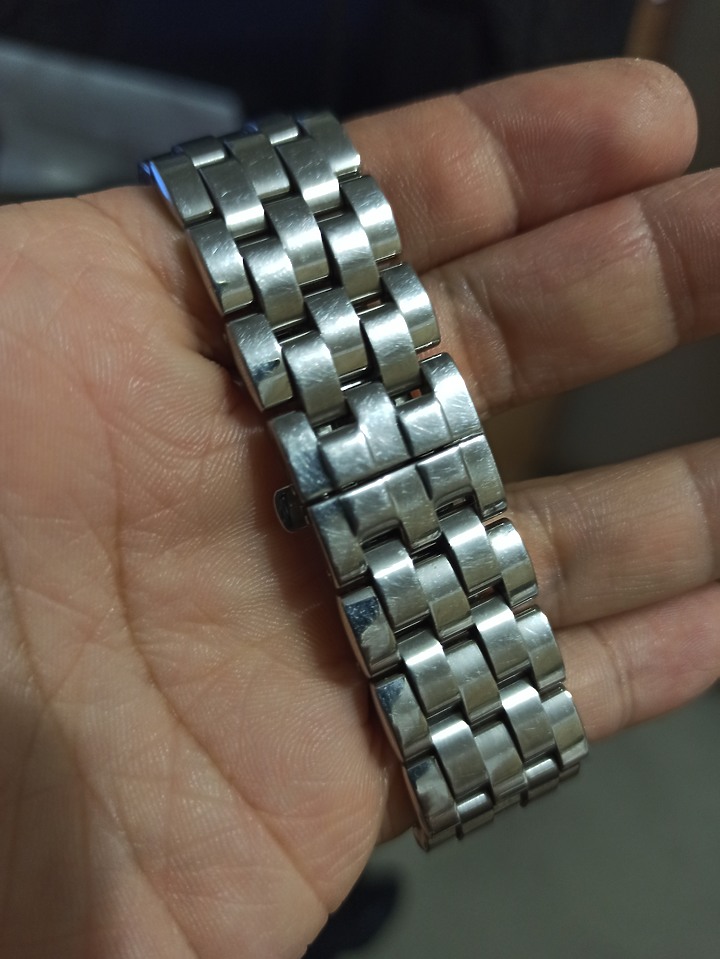

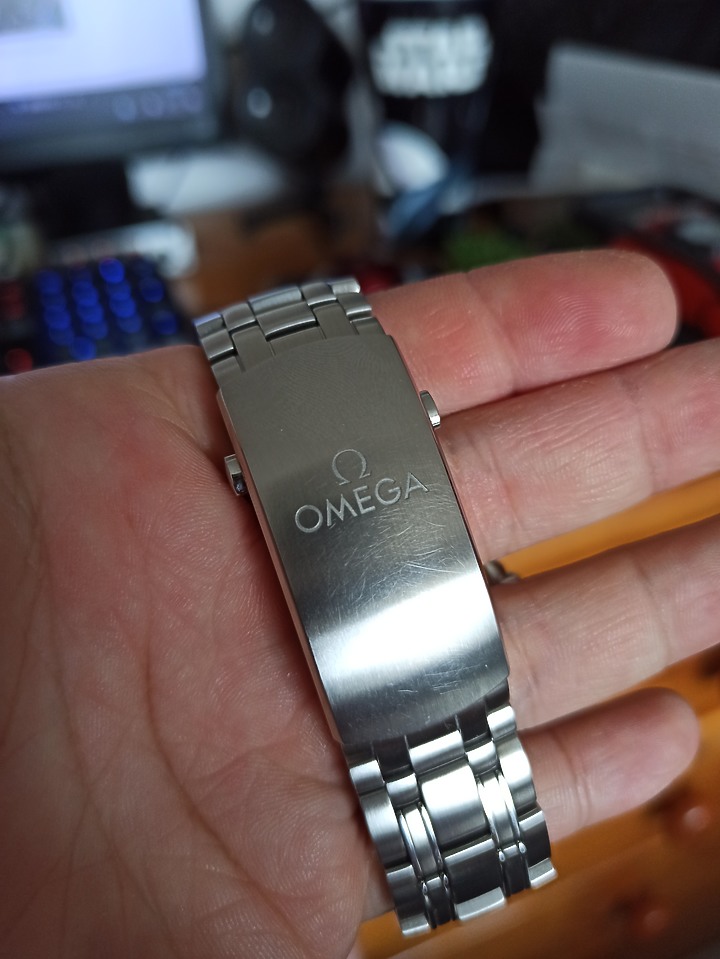

然後上面那些都是會戴著上班卸貨上架、東敲西撞的手錶們... 下面這隻則是正好六個月前（2021年6月初）購入，從未戴去上班過，材質是不鏽鋼無鍍層（就是跟第一隻相同，維氏硬度200Hv的不鏽鋼）。錶扣狀況如下：
也不知道是牛仔褲還是木頭桌上磨的（就是我上面說的，刮傷的回憶？那啥可以吃嗎？），總之密密麻麻一片滿是細紋，這樣一比星辰的Duratect鍍層效果就很明顯了（而且我那兩隻用的TIC／PTIC鍍層硬度還只有最硬的Duratect α的一半...）。

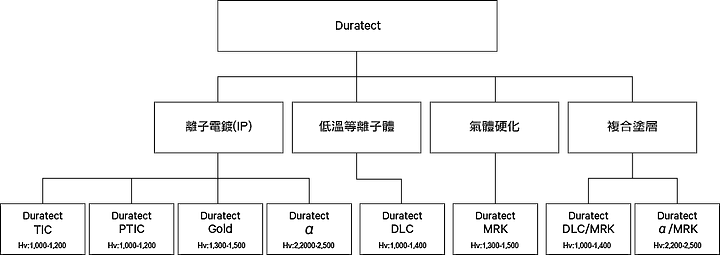

這是星辰官網上的各種Duratect介紹：

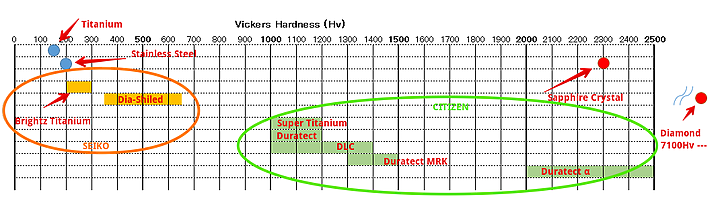

這是之前在某討論區存下來的圖：
畢竟同款表不鏽鋼跟鈦金屬材質，您拿在手上就會感受到重量差異；
指紋來說，也是看材質面的處理方式。
如果是鏡面處理，當然指紋留下的機會，會比霧面髮絲紋處理的要多很多；
至於耐不耐刮傷...我想不論是金銀銅鐵錫還是合金，使用一段時間後，
都還是或多或少會有刮痕
而且鈦合金的顏色比不鏽鋼暗沉，個人覺得比較難看，GS的技術可以將鈦合金打磨的跟不鏽鋼一樣的光澤，但是價格就不好說了。
鈦合金刮傷後比較難拋光復原，不鏽鋼則很好處理可自行買拋光布擦拭。
手錶還是建議不鏽鋼比較好，重量帶在手上很快的就會習慣，說真的我個人還比較不喜歡鈦合金的重量太輕了很不喜歡。
最後圖片這二支建議買黑色那支，因為你怕刮傷他的黑色塗層是DLC類鑽碳，硬度非常高比五級鈦、904鋼等等都還要硬，抗磨損不掉色～
重點是價格便宜，3萬多可以買到全錶DLC塗層實在是划算。
如果不買黑色就強烈建議不鏽鋼款比較好，我個人不會再買鈦合金材質手錶了，除非像這支鍍DLC材質才有可能接受。
內文搜尋
從 APP 打開
X
