修復星辰骨董音叉錶3701B

近日整理了一只目前算是罕見的骨董級的錶:音叉錶
不是傳統的擺輪也不是石英晶體而是”音叉”,此錶的音叉震盪頻率是360Hz,比起號稱高震頻機械錶的6Hz(12bps)要快60倍。
在我高中時期此產品(Bulova)首次上市,我同班同學就有戴了,那時是覺得相當神奇,隨後因石英錶的出現使得音叉錶迅速沒落而退出市場,也直至今日才有機會真正研究它的整個運作過程。
修復星辰骨董音叉錶3701B

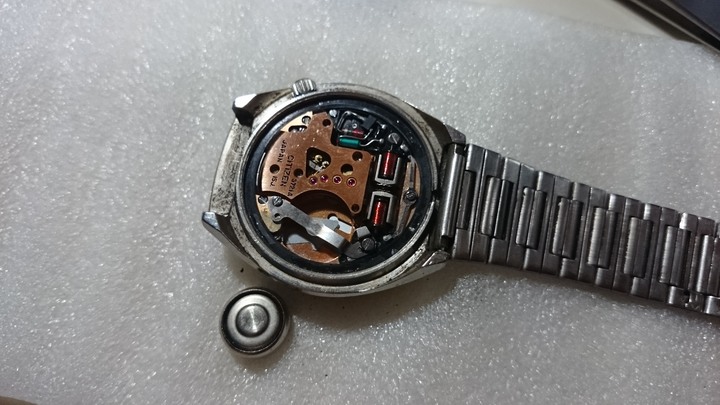

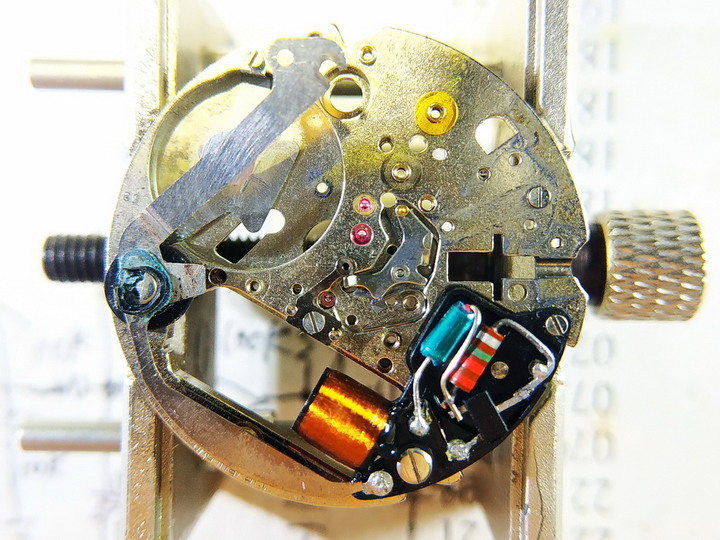

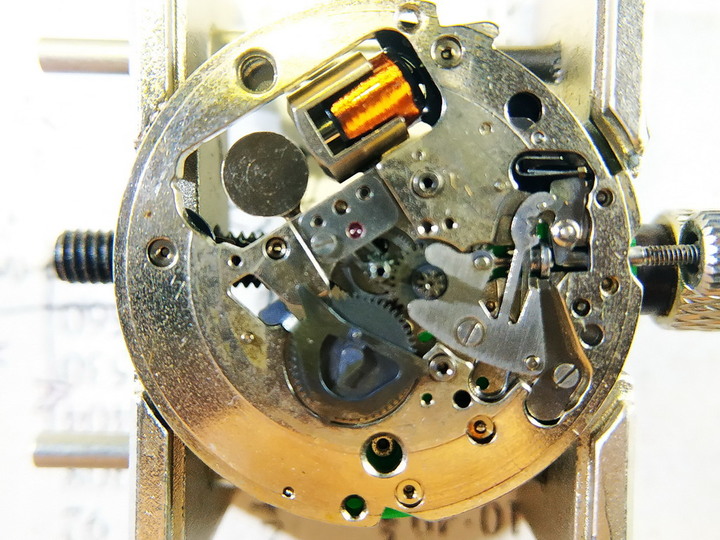

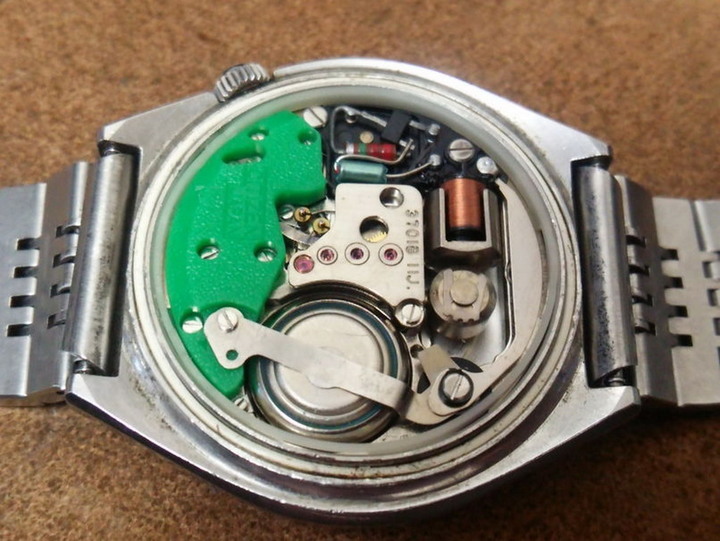

機芯編號3701B,內部長相如下:
修復星辰骨董音叉錶3701B
此處是音叉錶裡頭的最重要結構:
修復星辰骨董音叉錶3701B

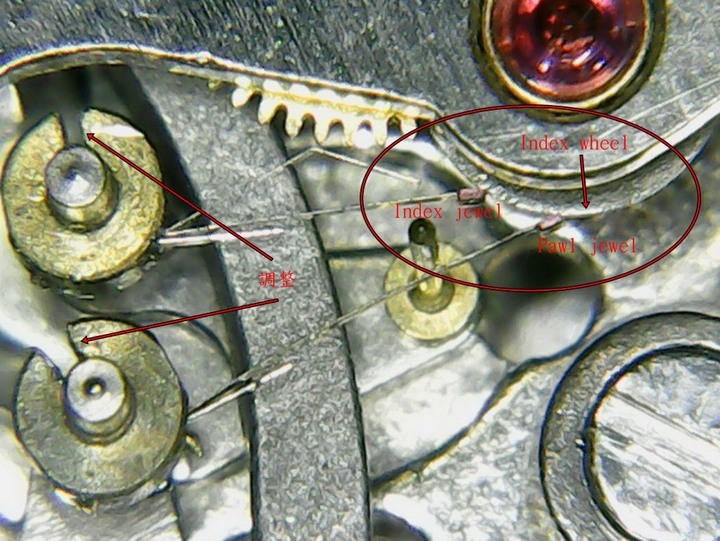

特寫:
在2.4Φ齒輪(index wheel)邊緣上佈滿360顆棘齒還有index jewel及pawl jewel
修復星辰骨董音叉錶3701B
借一張Bulova214(300Hz)的圖做參考:
修復星辰骨董音叉錶3701B
此齒輪以當時的機械加工精度實在不容易做再加上太過細小而變成是它的致命傷,因此到現在殘留下來且能正常運作的實在是寥寥無幾。
此錶在重新放入電池之後確定電路是可動作的且試著調整pawl jewel也可使index wheel開始轉動但不順暢,因此斷定是需要洗油保養了,接下來是拆解過程:
拆龍芯時要先抽出龍頭至第一段再放鬆螺絲。
卸下指針及面盤:
修復星辰骨董音叉錶3701B
正中間還有一片擋板,拍照時對比沒調好,此處不易看出

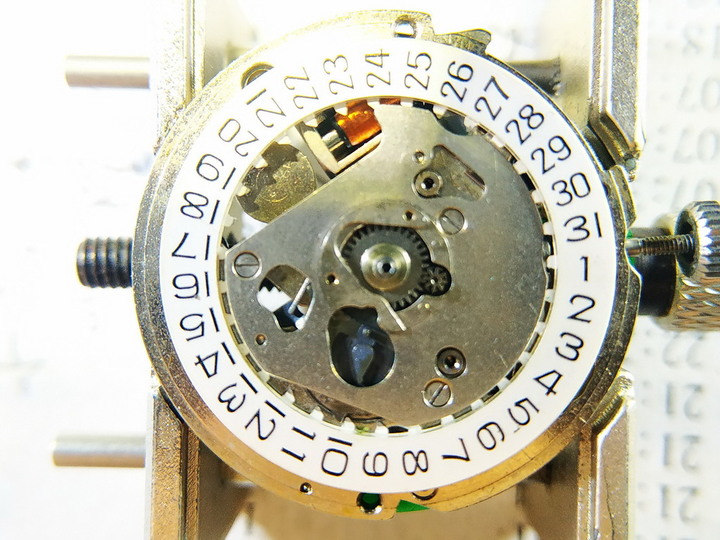

拆下擋板:
修復星辰骨董音叉錶3701B

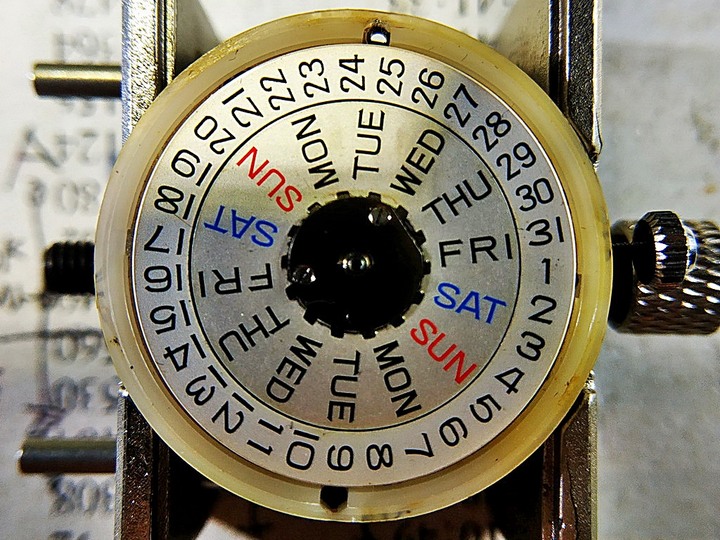

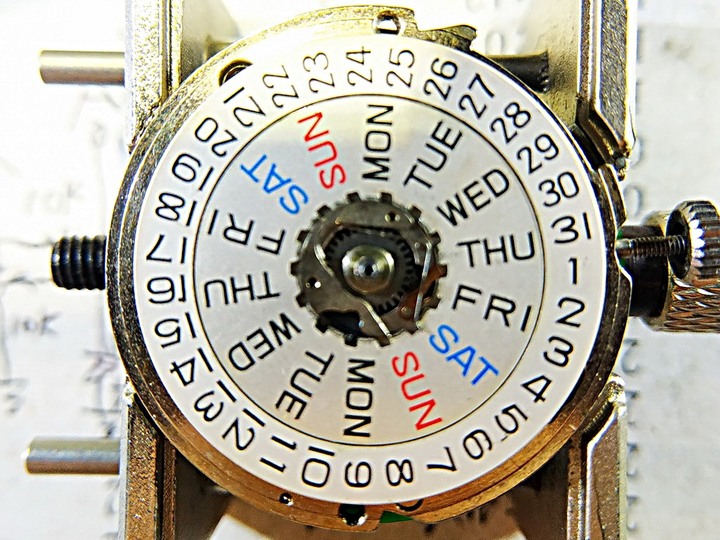

拆下星期盤:
修復星辰骨董音叉錶3701B

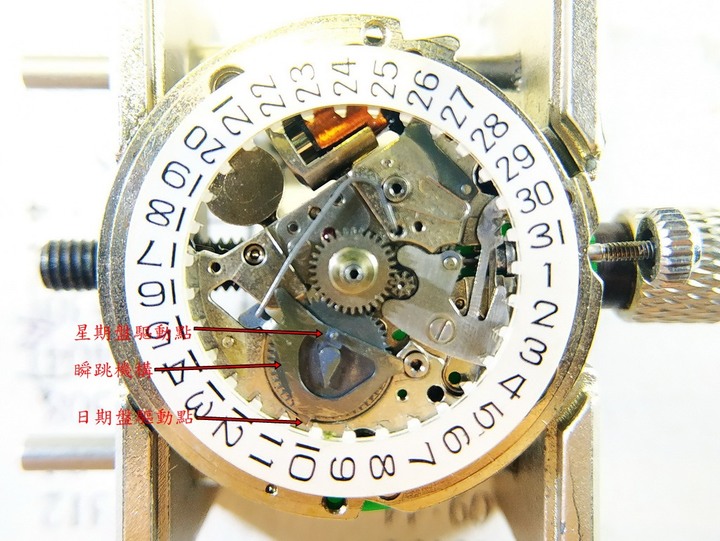

以下可看出星期日期的瞬跳機構:
修復星辰骨董音叉錶3701B

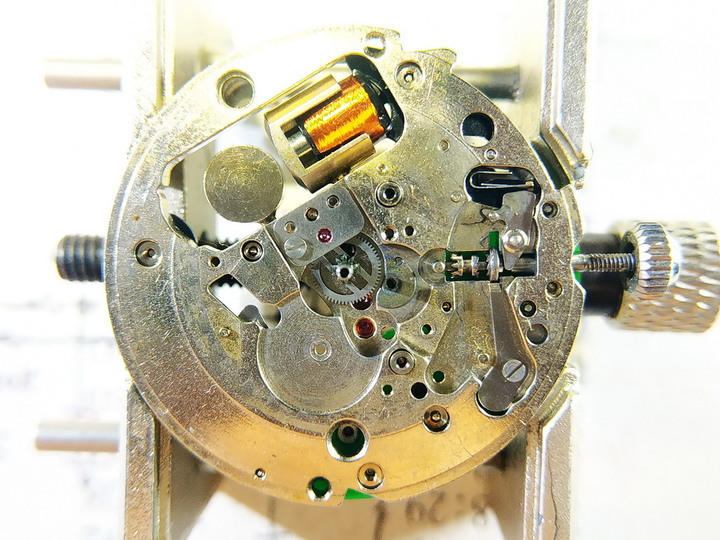

拆下日期盤及其他組件:
修復星辰骨董音叉錶3701B
修復星辰骨董音叉錶3701B
修復星辰骨董音叉錶3701B
修復星辰骨董音叉錶3701B

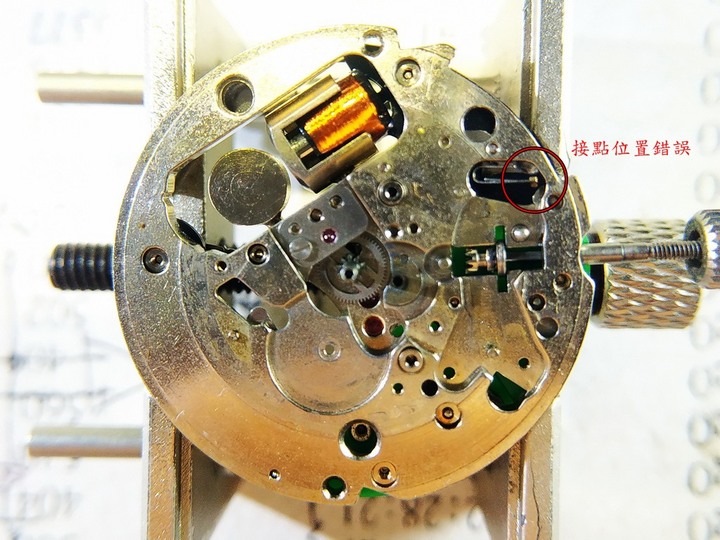

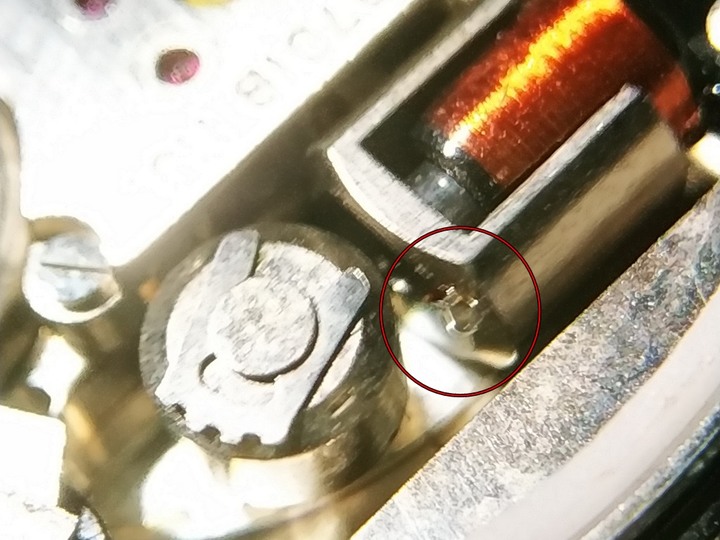

有一個電氣接點位置錯誤,該接點連通電池正電至電路,在龍頭抽出至第二段時斷開停止供電;
於組裝時已予以扳正:
修復星辰骨董音叉錶3701B

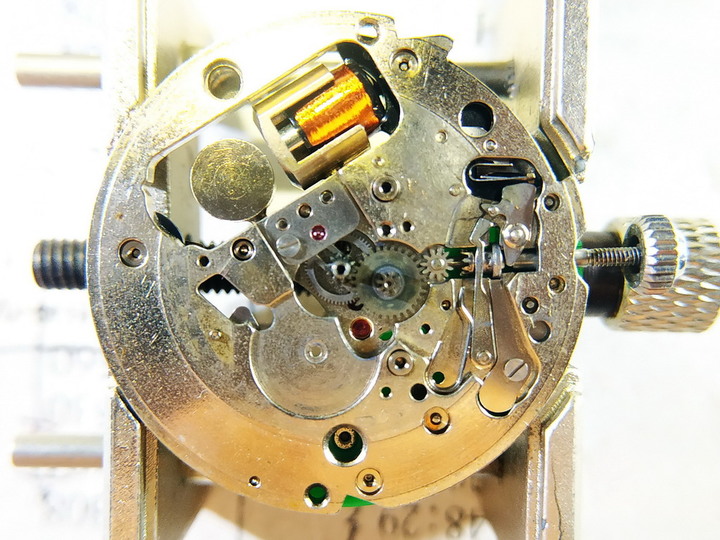

翻轉過來繼續拆:

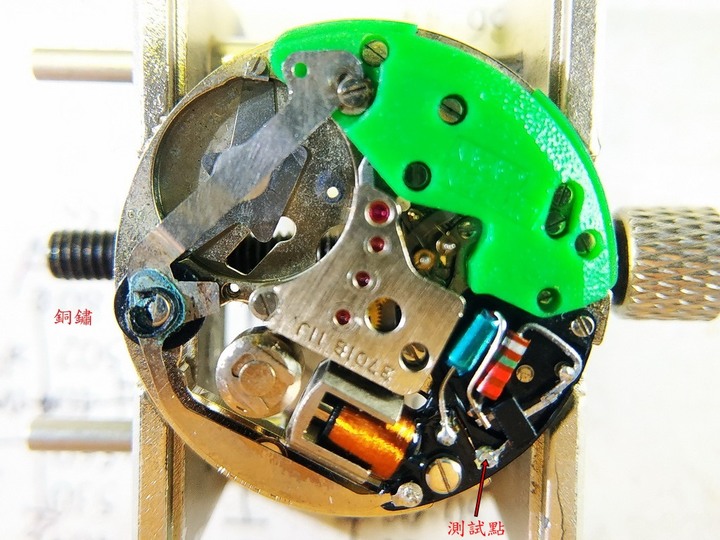

電池負極與電路板負極片鎖固位置有受損及銅鏽,此處以其他克難方法修復
修復星辰骨董音叉錶3701B
修復星辰骨董音叉錶3701B

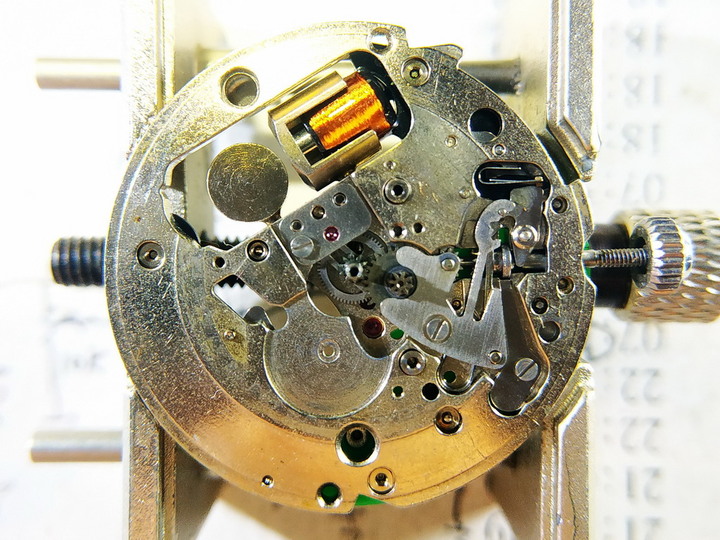

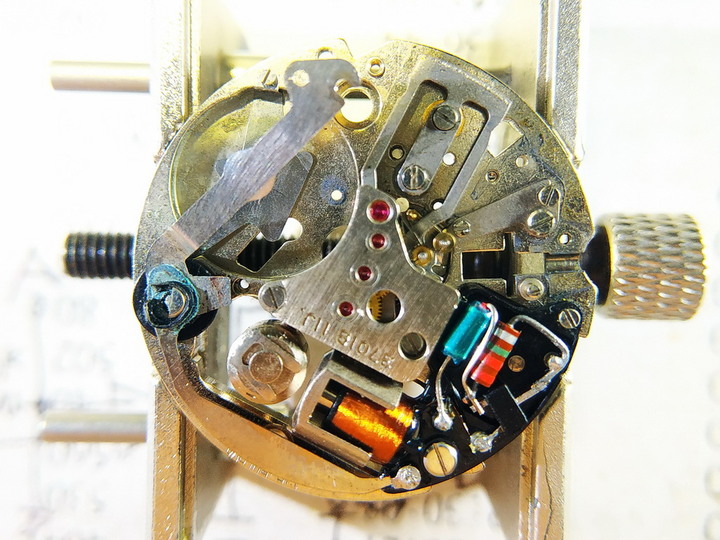

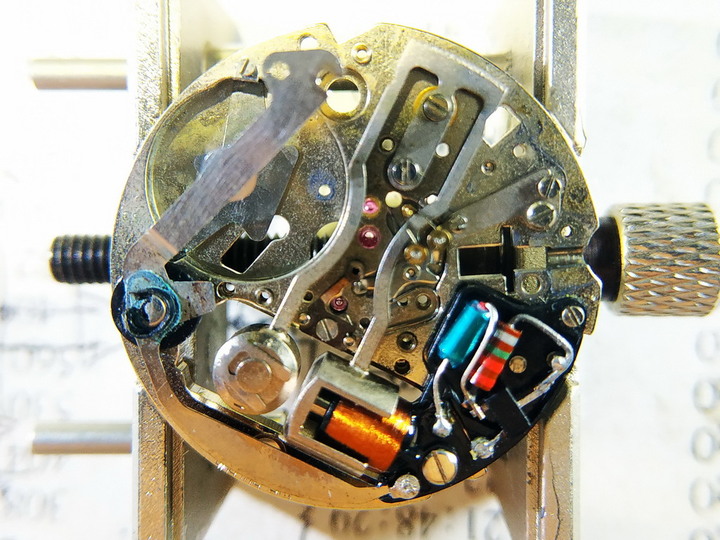

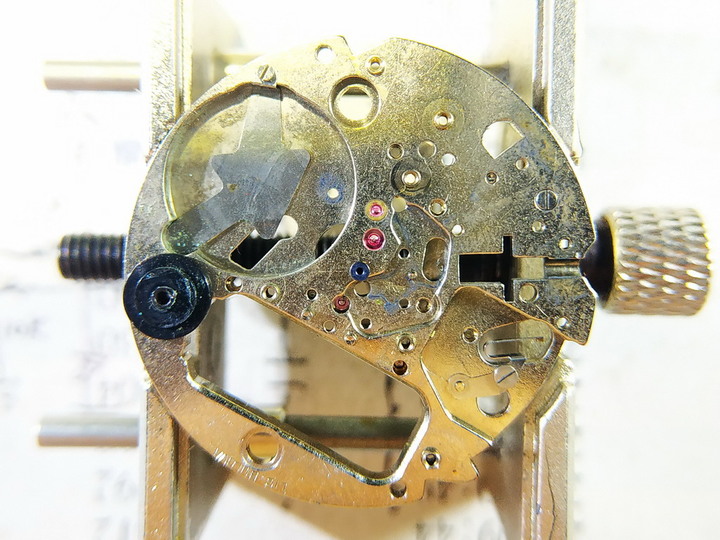

拆下主橋板及4顆齒輪:
修復星辰骨董音叉錶3701B
修復星辰骨董音叉錶3701B

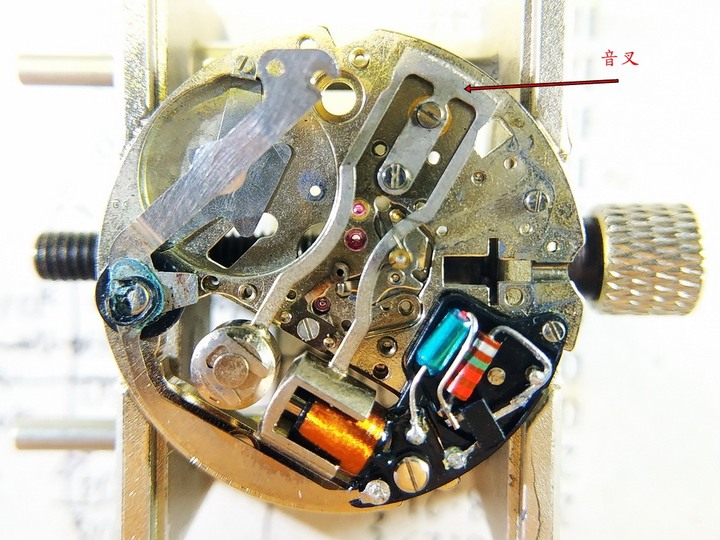

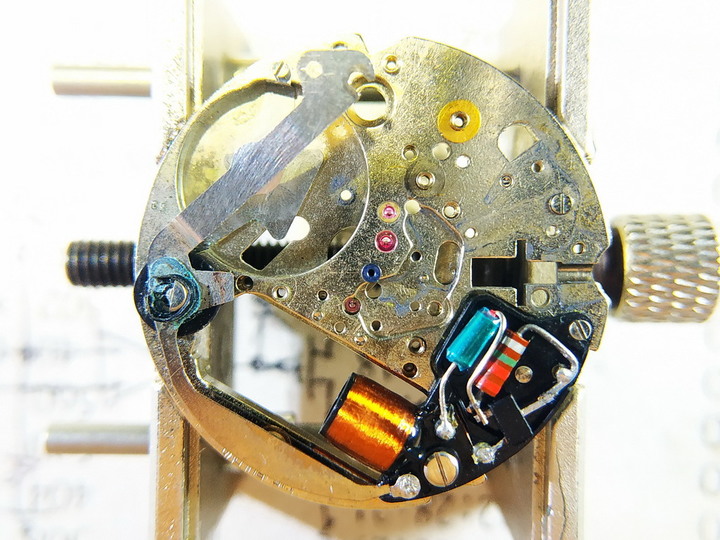

至此階段是已經可看到音叉全貌:
修復星辰骨董音叉錶3701B
卸下音叉組件可看到鎖螺絲處的薄墊片,這是要間隔音叉與底板以免干擾:
修復星辰骨董音叉錶3701B

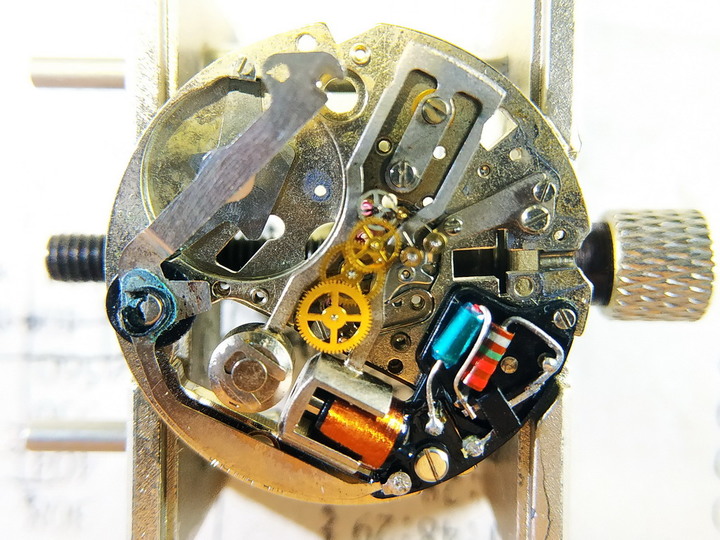

繼續拆剩餘零件及電路板:
修復星辰骨董音叉錶3701B
修復星辰骨董音叉錶3701B
至此已全數拆完,各個零件清洗後開始反程序組裝,其中以4顆齒輪及上橋板的組裝占了近一小時,這是因為每顆齒輪都沒得支撐;好不容易裝上去之後先測試音叉的動作,在此借用網路上的圖片:
修復星辰骨董音叉錶3701B

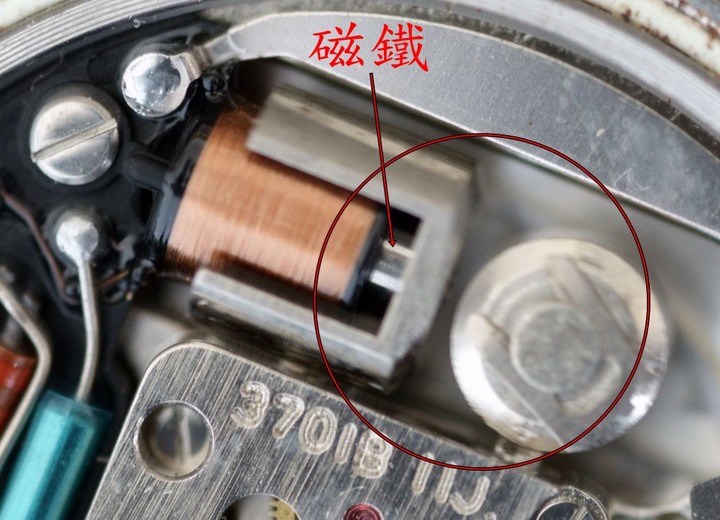

動作中的音叉因震動使影像看起來是模糊的,左側是驅動單元,值得一提的是中間錐狀圓柱是磁鐵,採用磁鐵可使電路較容易驅動;不同於寶路華的雙線圈,這顆機芯是簡化成單線圈。右側圓形物是調整單元,調整上面的小鐵片可改變質量中心位置進而改變震盪頻率。
請參考第4張圖,在調整index jewel及pawl jewel時發現齒輪運轉極不順暢,難道是index wheel已磨損!只好再將齒輪拆下,但用修錶的放大鏡居然還看不出齒面狀況,只好改用顯微鏡觀察才看出原來齒間間隙已卡滿汙垢,此時改用丙酮配合超音波清洗機再清了三次才讓齒面看來像第5張圖的樣子。
以下是它的原理示意圖:
修復星辰骨董音叉錶3701B
Index jewel是固定在音叉臂上隨著震動去推動index wheel。
Pawl jewel則做止逆作用讓index wheel單向轉動並帶動其他齒輪。
Pawl bridge主要是調整兩顆寶石的相位之用讓兩顆寶石能順暢接續,此錶已調整到當電壓降至1.1V且振幅變小之時還可正常動作。
第4張圖裡的2個調整點是要調整寶石在index wheel的壓力,太輕會帶不動,太重則增加齒面的磨耗並略微影響音叉的震動。

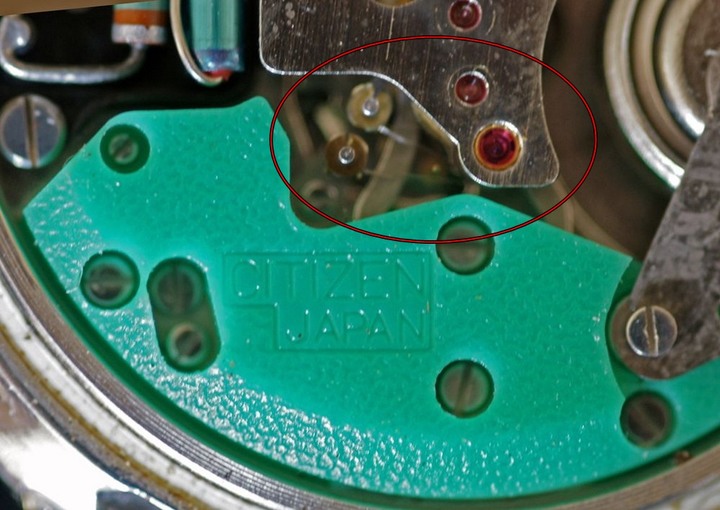

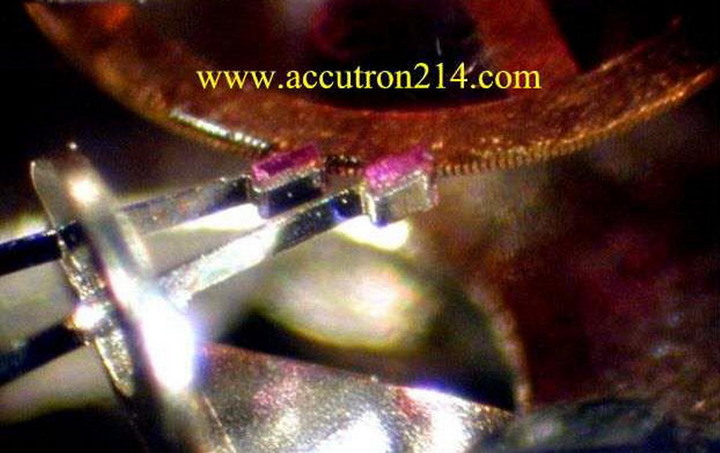

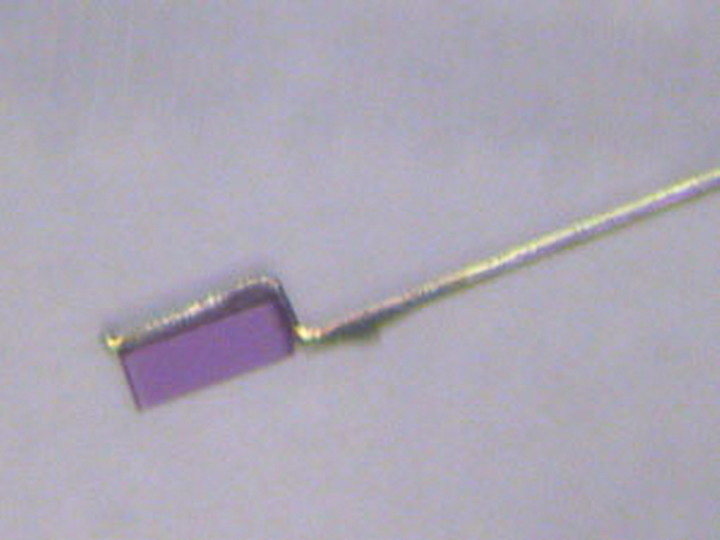

這是網路裡有關這兩顆寶石的特寫:
修復星辰骨董音叉錶3701B
Pawl bridge的調整(借自網路裡的圖):
修復星辰骨董音叉錶3701B
一切均已就緒,index wheel轉動也順暢了,就是還不知道走時誤差是多少?
在第15張圖標示了電氣訊號的測試點,此點的訊號位準夠大且是電晶體的E腳輸出,阻抗低較不受影響,但接入計頻儀卻無法顯示穩定的顯示值,分析結果原來是該波型不純,含有諧波使得計頻儀測不準。

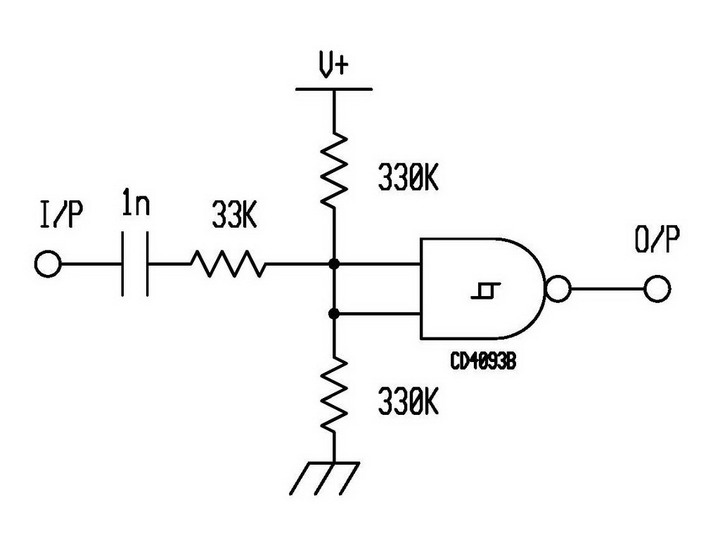

因應之道是先將此波型做整形成方波再接入計頻儀,較簡單方式是通過施密特(Schmitt)電路加以波型整形:
修復星辰骨董音叉錶3701B

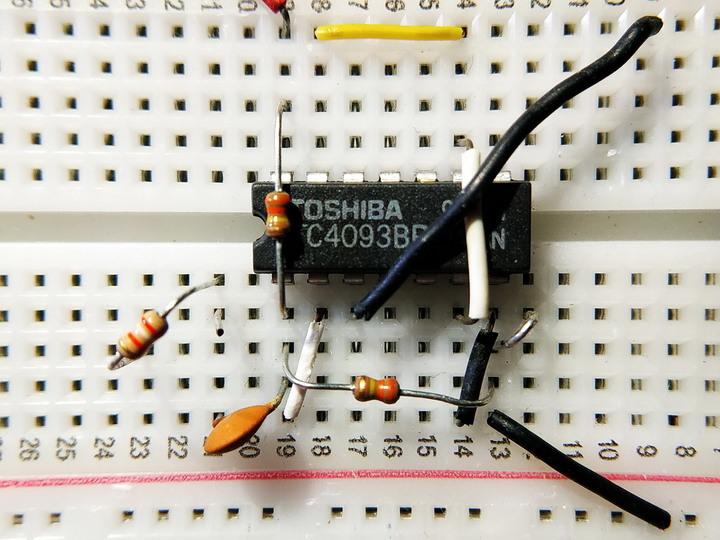

隨便找了一顆CD4093及手邊的實驗用料,懶得做電路板直接在麵包板上短跳線接一接就好:
修復星辰骨董音叉錶3701B

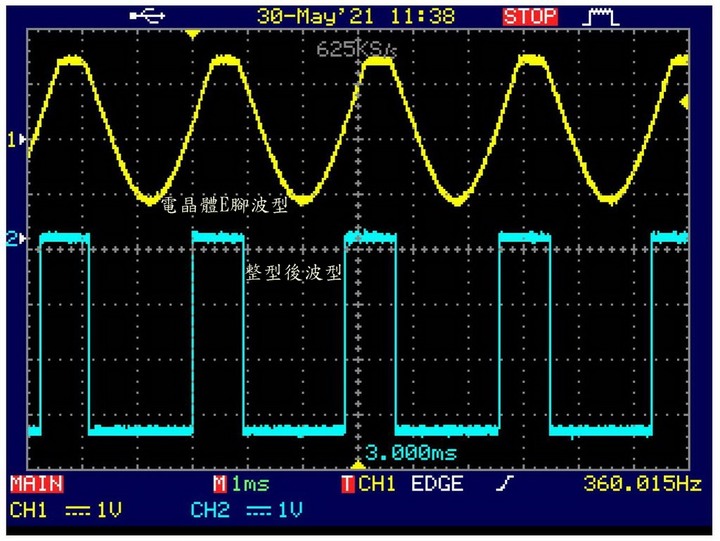

如此將輸出接入計頻儀得到穩定的數據顯示:
修復星辰骨董音叉錶3701B
目標是盡可能調在360Hz整數,但數字偏高調不下來,因此在音叉驅動側黏上一點點熱熔膠增加質量使震盪頻率降低:
修復星辰骨董音叉錶3701B
用此方法得到整體調整範圍落在日差+12S~-8S
反覆觀察得知其穩定度大約是日差0.2S,因此此音叉錶要調在日差一秒內不是難事,最神奇的是它的秒針移動看來就像是Seiko Spring Drive的樣子,完全平順!畢竟是一秒鐘跳360下,眼睛絕對看不出來。
但以結構來看,音叉錶使用上不是很耐震,因此較不適合粗重工作者的配戴。
另一項特色則是其運轉時的聲音,聽起來像是小蜜蜂的嗡嗡聲,或者說是蚊子的聲音也有點像。
電路工作時的消耗電流大約是8.8uA,以一顆SR1130電池估算應該可維持一年半。
這就是樂趣,可以讓一顆骨董級產品繼續運作,心裡高興也分享同好!
2021-05-30 18:59 發佈
yang4 wrote:
近日整理了一只目前算(恕刪)


先把它典藏起來。
我爸爸有給我一支BULOVA
然後跟我講一句"不要戴他"

拆開以後我就知道了...
yang4 wrote:
近日整理了一只目前算(恕刪)


沒什麼修的必要而且也不是什麼骨董~~是老的錶但跟骨董還有一段距離跟電子材料行賣的勞作玩具差不多...lol
yang4 wrote:
近日整理了一只目前算(恕刪)

這真是太厲害了!!! 要像yang4大這樣對電子和機械兩道精通才搞得來的!

我前年也有幫朋友檢查一支同樣星辰出的音叉錶,我把背蓋打開用顯微鏡仔細看了一遍就直接蓋回去還給朋友(有幫他把舊電池取出),告訴他這我沒辦法...

話說這錶專用的水銀電池好像也已經無法買到了,國外玩家說用類似規格的氧化銀電池代用好像跑一陣子就會掛掉,如果要用現在出的電池還得修改(ebay上有賣改好的電池)

當年我遇到的這支星辰音叉錶機芯(3721A,15石)好像比yang4大貼的要更晚期一些?
---Grusfaux yui Chu, 2007--- *嗯... 小弟既不姓俞也不姓朱,而世上也沒有鶴頸蛙這種生物
俞氏鶴頸蛙 wrote:
這真是太厲害了!!!(恕刪)

好說!
這要引出個迷思了:水銀電池、氧化銀電池、鹼性電池等等難道不可直接替換使用嗎?!
半導體材料主要是矽、鍺(還有其他少數如氧化銅、砷化鎵、氮化鎵);其P-N介面導通電壓是0.6V及0.2V,以電晶體而言(IC也是由電晶體組成)C-E或D-S間的崩潰電壓往往遠高於0.6V(少數微波用零件則只高一些些而已)。
低功率產品如果原先設計使用1.35V現改用1.5V,以我個人認為是不受影響,至少電晶體本身不會因此而損壞,電壓的部分如果是10%的變動率在大部分使用場合還算是安全的。
但以這些不同種類的錶,如有用到線圈類的零組件倒是值得關注一下,我個人經驗裡有遇到極少數有內部莫名斷線的場合,比蜘蛛絲還細的銅線要查修還真是麻煩,雖然曾考慮過要用繞線機重繞線圈但極細漆包線還不容易找。
還有個最低工作電壓,也就是電池電壓低於此值時電路就停擺了,這時的認知就是:電池沒電了。
在這顆音叉錶至少已將其工作電壓測試出來:低限值1.1V,氧化銀或鹼性電池也都可接受,稍有不同的是它原設計電池應該是使用1136的尺寸,現只能用1130代用,只要能放得進其實936也是個選項。
音叉錶的工藝價值不下機械錶了
感謝樓主分享👍👍👍
最喜歡看職人及修復達人的文章! Respect!
yang4 wrote:
近日整理了一只目前算(恕刪)

手錶裡面是小小精巧的零件
謝謝精細的分享,一直都很好奇手錶內部,今天長知識了
