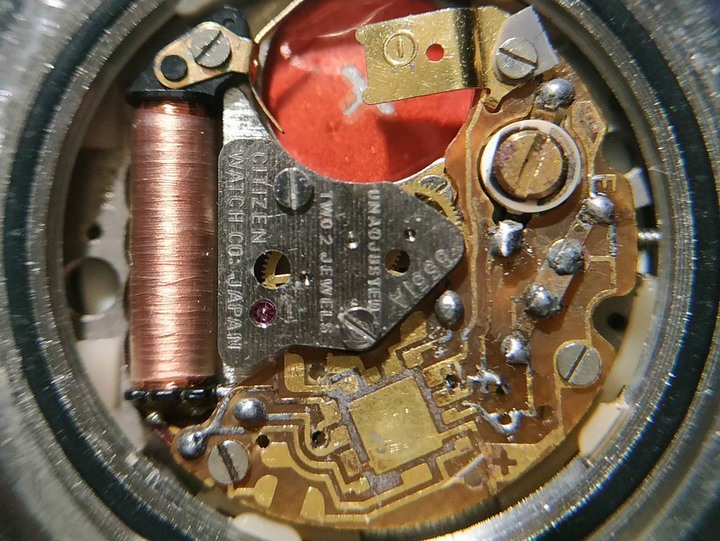

挖掉故障IC,保留沿用石英晶體(放置在基板下方):

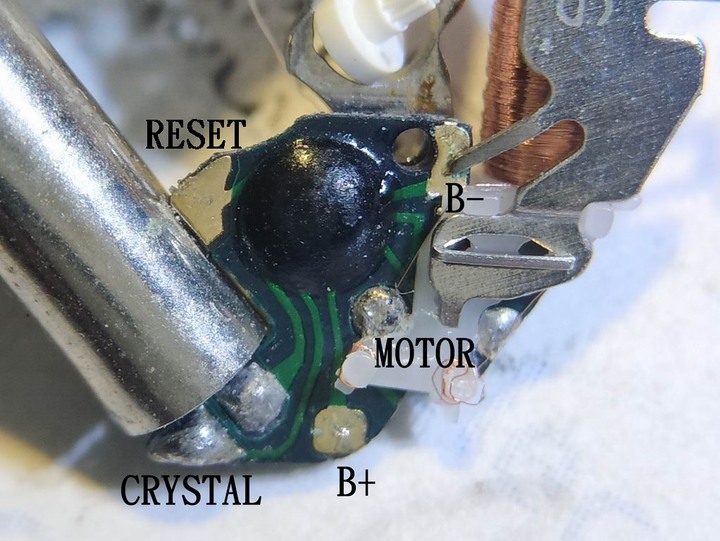

找了一個別的體積夠小還可動作算是報廢的電路板來拼接:

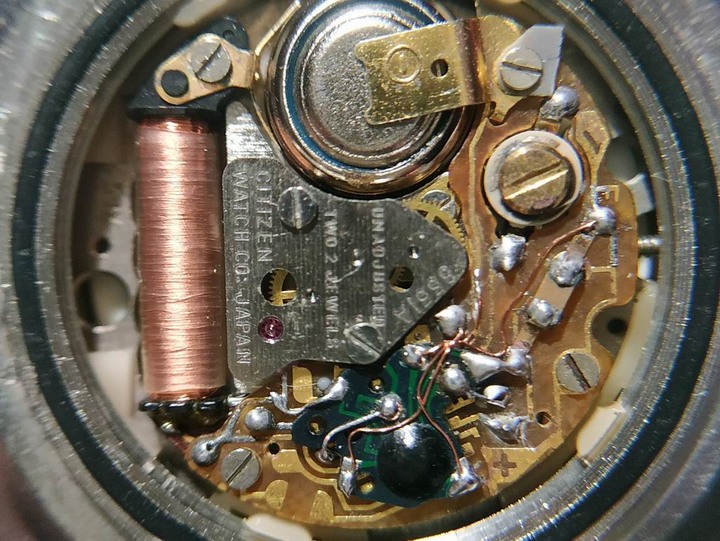

先將基板黏在原IC位置再用漆包線連接幾個必要電氣點,換掉固定負極彈片的螺絲及絕緣塑膠片,如此恢復可運作狀態,保留微調電容及固定電容同時做了時基微調,目標是月誤差小於5秒;測試時發現時基偏低無法調到正確值,拆下並檢測固定電容其容量對溫度的變化也太大了些,應該是屬Y5V的溫度係數,會造成過多的溫度補償,換用容量更小的固定電容使時基落在標準值:
夜光效果不佳,暫時還懶得重整,改天再重塗夜光漆

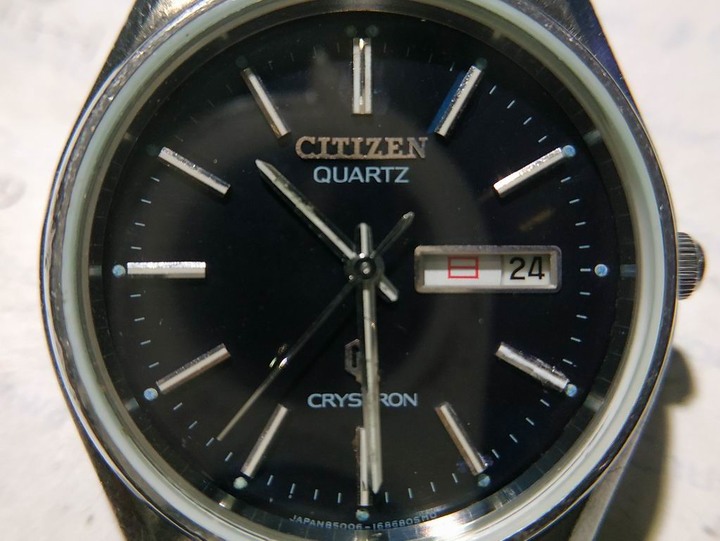

接下來換掉破損的鏡面、更換龍頭膠圈及矯正歪斜,整個就算完修了,如圖!
