代代相傳の 老爺鐘 [機械鐘] 保養習作

說到機械鐘 就湧起兒時一股濃濃的回憶~
小時候 家中就一只掛鐘... 整點報時了 煞是好玩 神奇!
叮噹~叮噹~ 有時覺得它很重要 有時又嫌它愛熱鬧

十幾年前 在公館閑逛時, 意外的發現了一支造型別緻機械裸鐘
自那時起 又再度喚起俺心田裏滴答滴答種子
後來 晃百貨公司 又再次巧遇了這只精巧骨鐘
So... 決定了! 俺也要搬一只好鐘回家 yel

回家后 上網敲入"機械鐘"后, 呵呵呵,這家嘿 衝吧... ~
來到 明德捷運站旁 這獨特專賣店 老爺鐘之家
登門拜訪 哇~ 一股濃郁, 閑逸的西敏寺鐘響 撲面而來 ...迷死人啦
細心觀賞一個個造型典雅老爺立鐘 駐足許久之後...

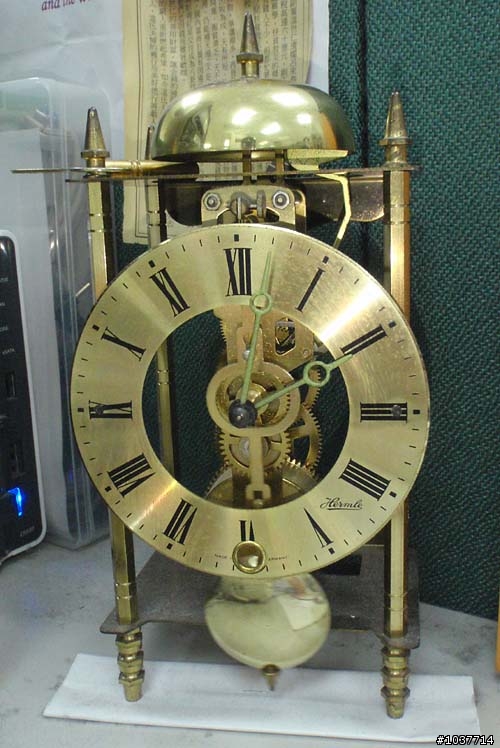

第一次 俺還是選了這只最心怡的骨鐘

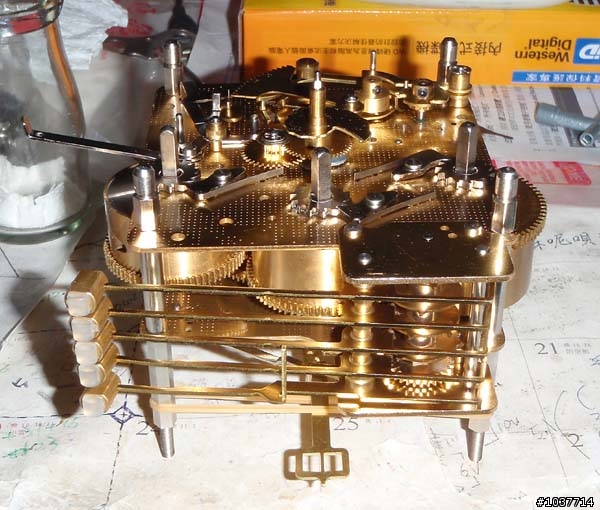

他赤裸裸機芯 大大呈現在俺眼前
讓偶輩工程師們
彷彿又回到了中世紀歐洲時光
品味著 伽利略發明的古典擒縱機構
呵~ 就是俺這幾顆骨鐘
是俺踏入機械鐘維修百寶書哩



言歸正傳
咱家客廳上這掛鐘 算是咱家第二只機械壁鐘
從林師傅那兒 購入幾年后
最近總感覺得它整點報時的天數變短了
該是到了上油保養時間
就等它 這週動力跑完吧

1
俺家這款壁鐘是西德Hermle 030341機芯 準備好簡單工具:

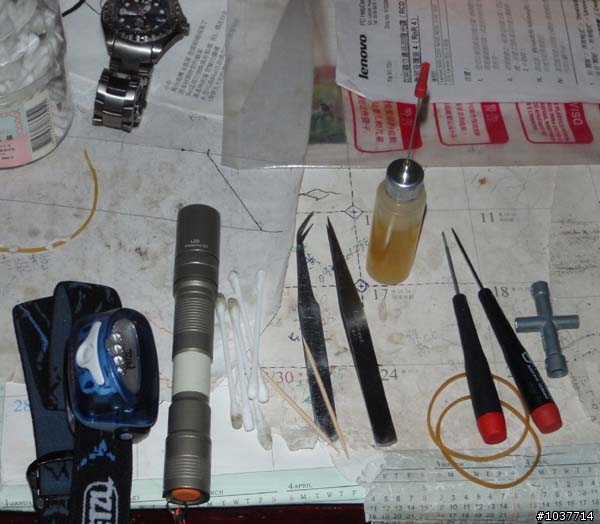

7mm螺帽板手(套筒), 2mm一字起子, 夾子, 專用潤滑油, 棉花棒, 牙籤, 清潔布, 手電筒, 照相機
但最最重要的是 林師傅的電話 ... 抱大腿 求救啦~





2

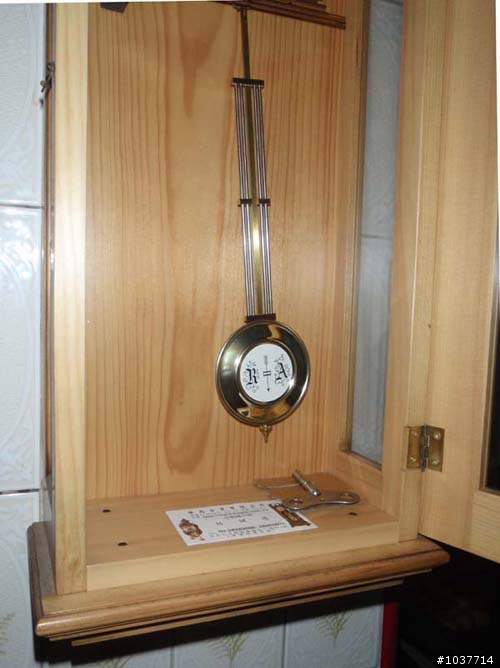

首先 先把擺鎚小心卸下 放到一邊



3

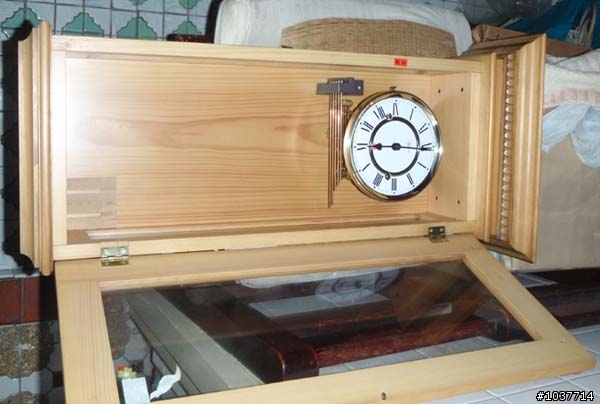

把鐘 從牆上卸下 小心翼翼讓它躺好(爬上搬下 要小心!)



4

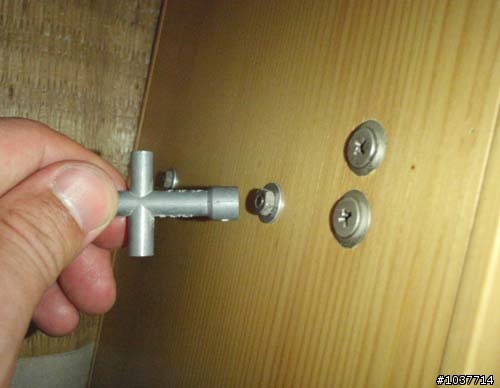

在鐘的背面 用合適螺帽板手(套筒) 卸下固定機蕊柱腳 4顆螺帽





5

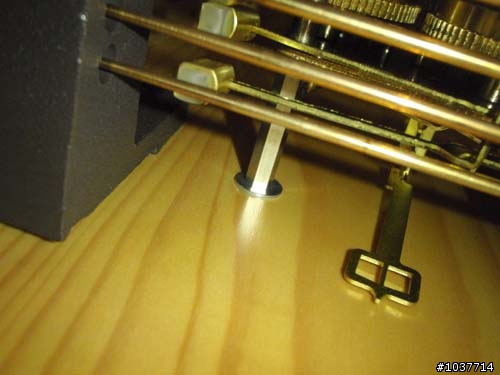

抓著鐘芯4邊柱腳 從美美鐘盒中移出 平放到桌面上



6

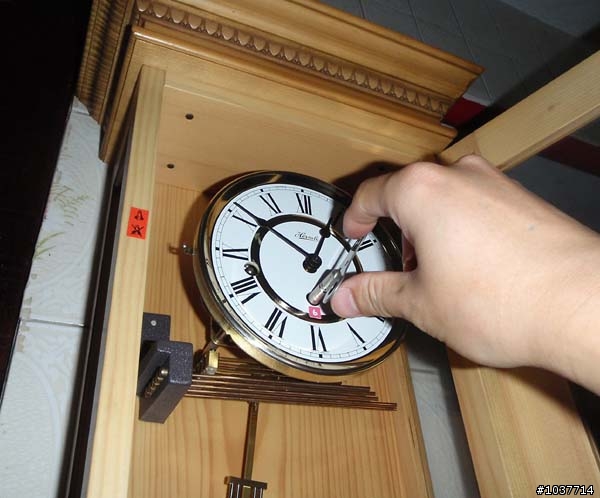

首先將時間調整至整點時刻(12:00 或 6:00)

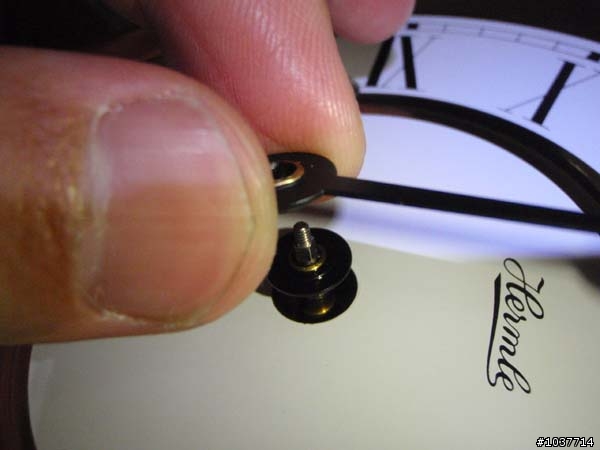

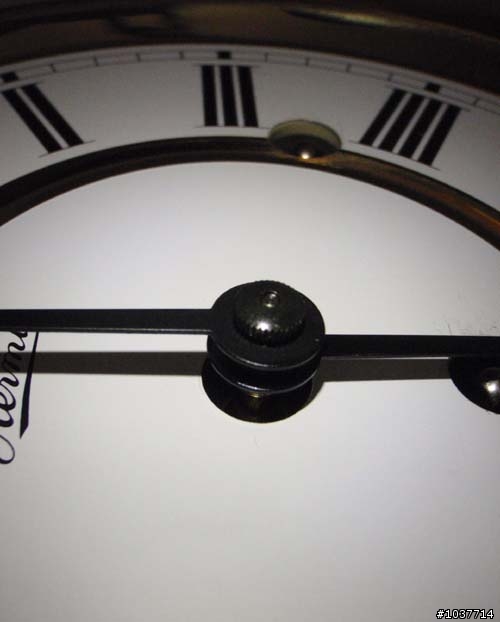

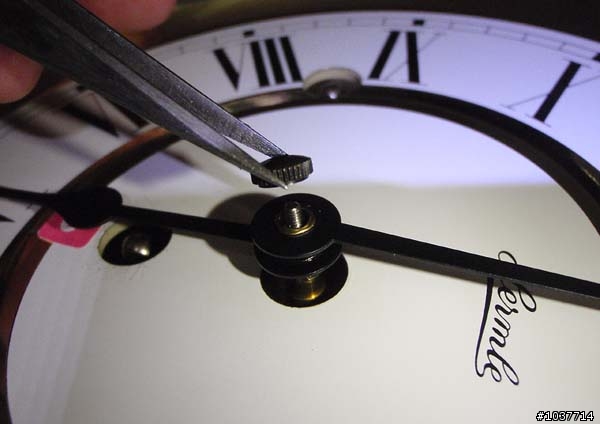

就可以開始 將分針上面螺絲旋下





7
分針就可以直接拿取下





8

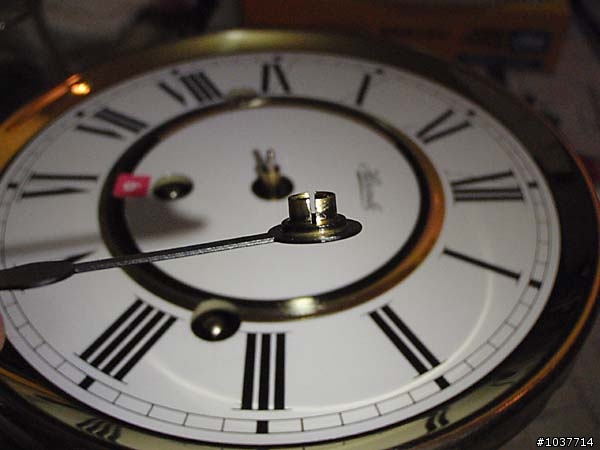

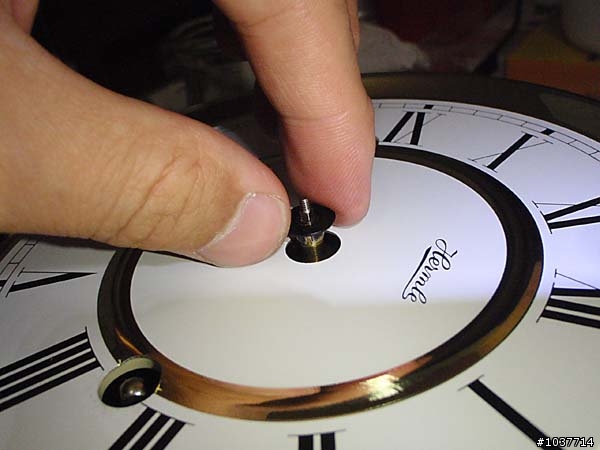

將時針輕輕正逆轉動 讓其鬆動後, 就可以將時針直接拔出
拆卸時針時 要特別特別小心! ...師傅有交代呦!!

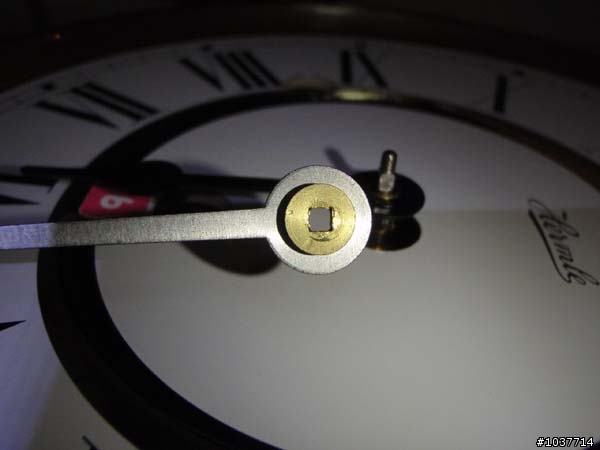

因為 時針是靠銅套 套夾在時齒輪軸上, 時間久了 銅套容易生鏽卡住齒輪軸





9

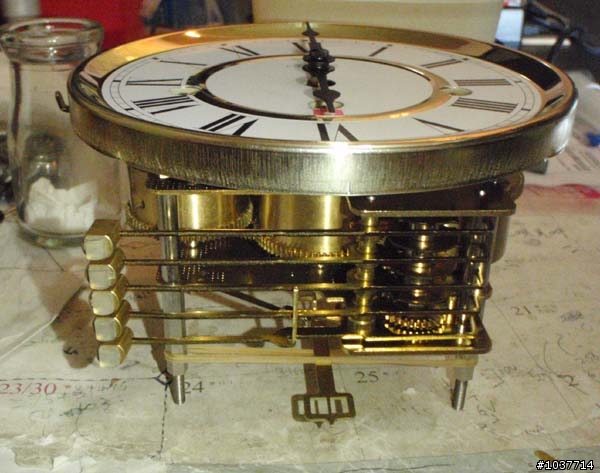

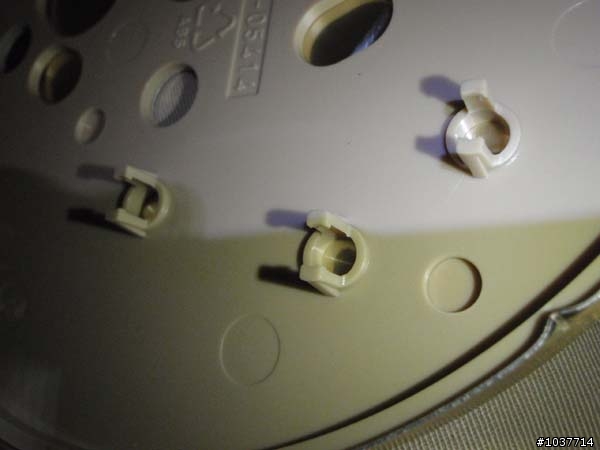

面盤後方有4支塑料夾腳 用手指緩緩頂起 卸下
師傅有特別提醒! 要用拇指一次頂一點 對邊交互著 緩緩頂起
切忌一次頂起太多 把塑料夾腳凹斷!





10
上油前 先用發條板手握緊發條 再用小起子檔開發條卡楯 用板手緩緩旋鬆 釋出剩餘動力
師傅說 不建議菜鳥這般做, 因為一個不小心(不順手)滑手 會被發條打傷 甚至弄斷發條!



11

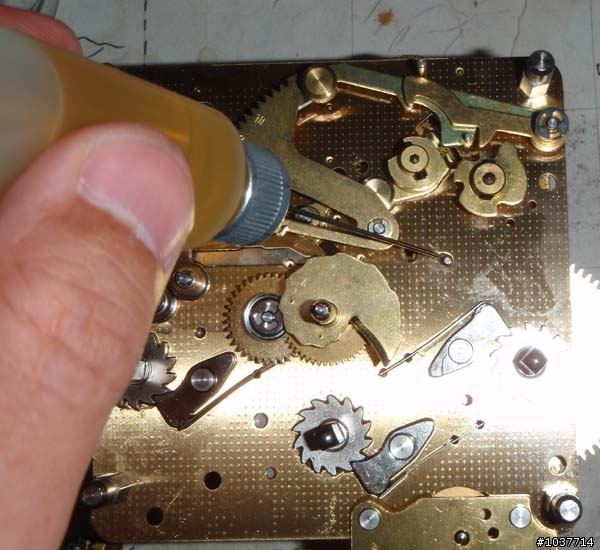

終於可以開始加油了!

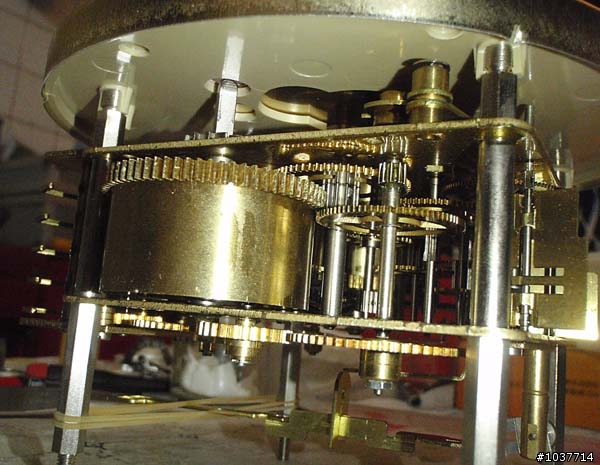

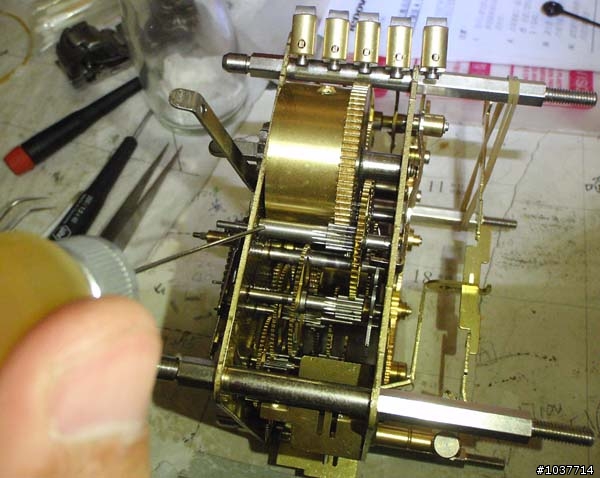

加油的位置是在齒輪的軸心還有機構軸心(齒輪軸心與機蕊璧嵌孔處)
齒輪是不用上油, 免得惹塵埃!







12

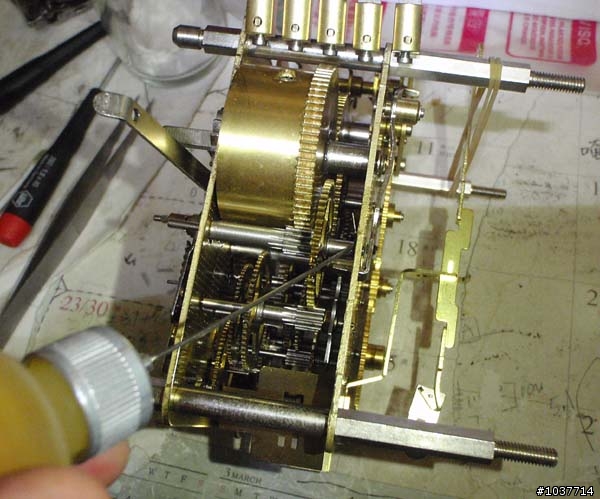

點完油後 用夾子夾著齒輪盤上下鬆動 目的是要讓油膜 完全潤漬入軸心孔



13

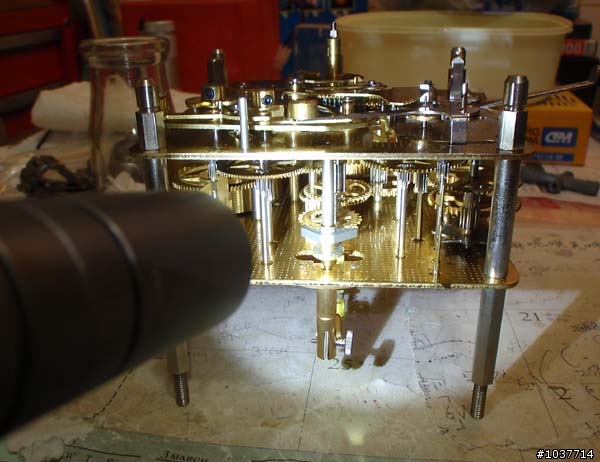

用手電筒仔細檢查每一個齒輪軸心 都確實上了潤滑油 切勿遺漏
如果真有遺漏的 哈~ 結局可能真如 鐵杵磨成繡花針!



14

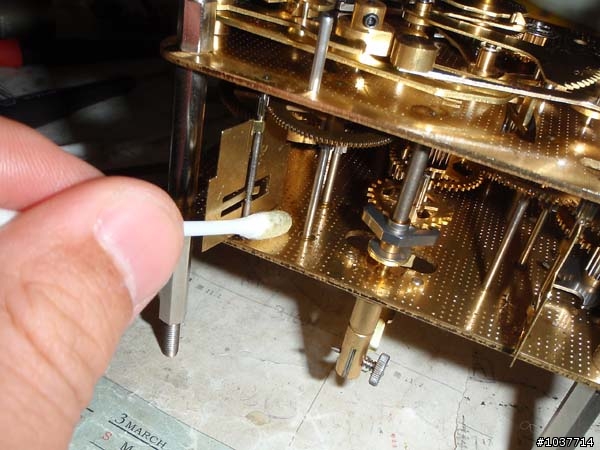

再用棉花棒 嚓拭多餘逸出的油滴, 被沖洗出髒漬, 灰塵



15
最後 反向順序裝回 面盤 時 分針 再把機芯裝回鐘盒 輪帽鎖牢 清潔鐘面 上發條
第一天先不掛上擺鎚 藉著機芯高速轉動 讓油膜平順潤滑每一軸心
大功告成 !



前一顆機械壁鐘是老爸買的 這第二顆掛鐘 是俺買的
相信只要簡單保養 這古典工藝精品 能讓咱家客廳 篷壁生輝
閑逸的西敏寺鐘聲 陪伴咱家人 代代相傳~
