yang4 wrote:
看標題是關於Seiko 6309機芯；我在2019年3月也玩過這顆，但在細看至本文的中後段感覺蛙大修復的這顆機芯似有不同之處，原本要請教蛙大如何整理游絲最末固定端是如何微調?卻發現此處長得不一樣
蛙大這顆比較像是由6119移來此處的

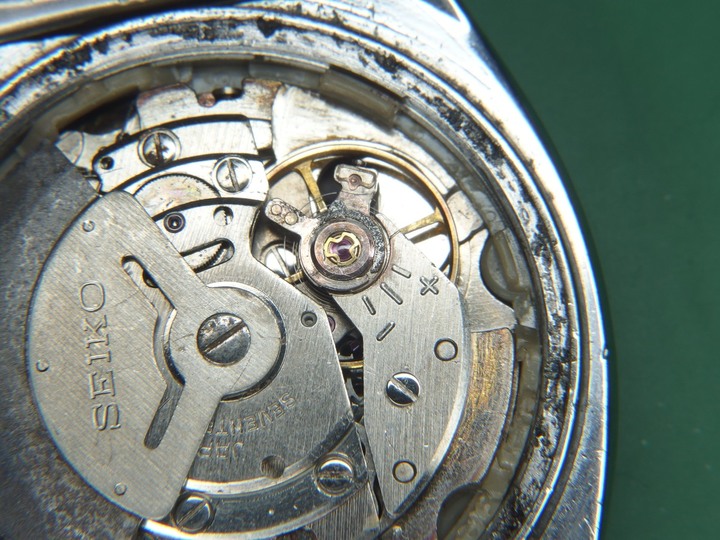

報告yang4大，我這兩天已把正確的6309A擺輪總成換到這顆6309A上了，不過更換的過程一波三折，主要還是我手邊只有三顆6309A報癈機芯，其中有兩顆是在報廢錶頭裡的，這兩顆錶頭狀況不算太糟我未來想要修復捨不得拆來用；而我唯一一顆沒有錶殼的6309A報癈機芯裡的擺輪總成狀況很糟，快慢針機構整個鏽死無法轉動:
我決定先來試試整理這個受損的擺輪總成，如果真的修不起來再忍痛拆另外兩個錶頭裡的來用...。

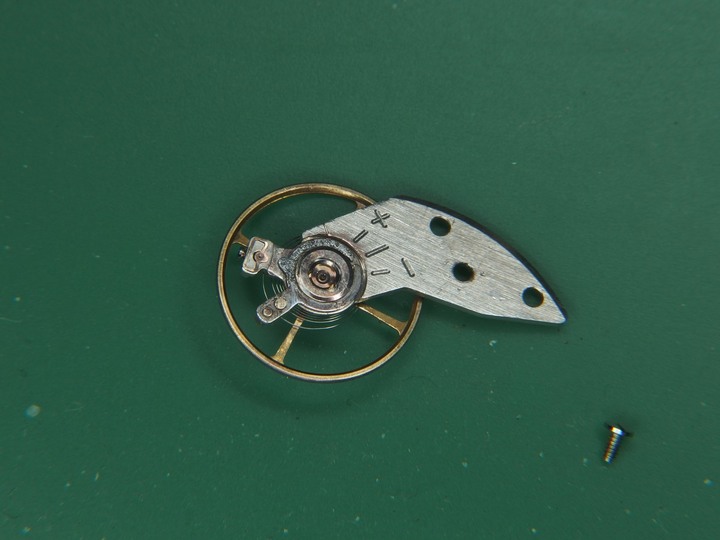

左側是之前被亂裝在機芯上的6119擺輪總成、右側是正確的6309擺輪總成:
yang4大特別提到游絲末端的設計，回想起來我以前也有玩過兩顆63系列機芯，有看過這種游絲座，但從來沒有拆下來研究過。這次要徹底拆洗正好可以好好研究一下:

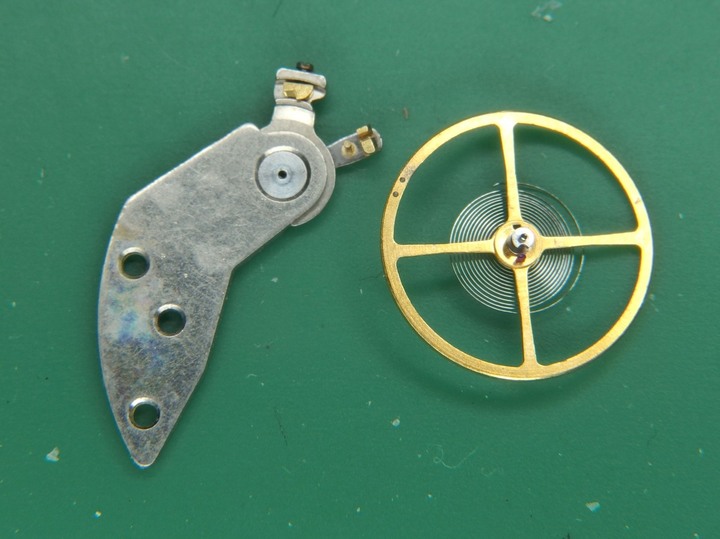

轉鬆游絲座的螺絲，赫然發現這游絲居然沒有游絲樁! 游絲座上的卡扣是無法拆卸的，靠那根螺絲旋入緊迫來卡緊游絲:
擺輪軸芯的狀況不是很好，目測有生鏽，如果尖端有鏽就不能用了:
用顯微鏡仔細看了兩個尖端，最先端的部分雖不光亮但應該還鏽在表面，有機會在最低的損耗下拋光:

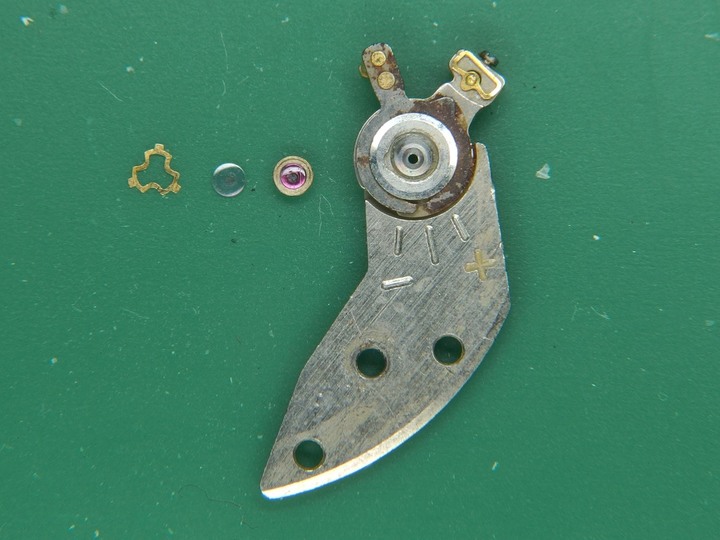

拆下避震寶石和寶石座，這和6119上的就完全相同了:

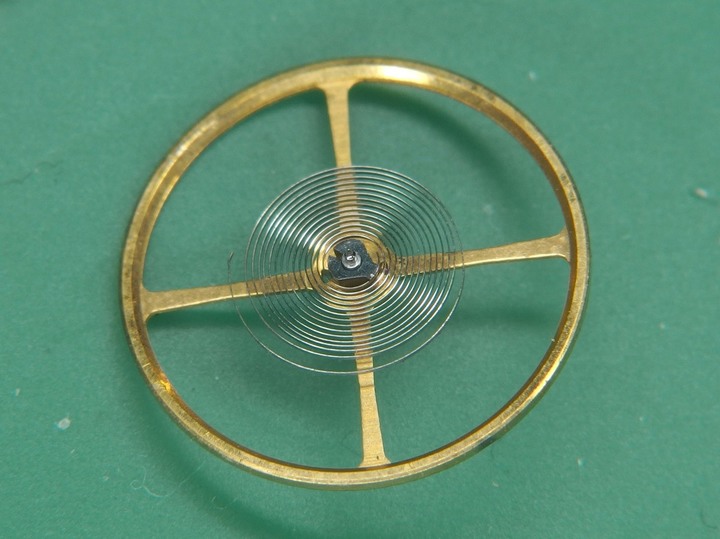

這裡可以看到6119機芯和6309機芯游絲的設計也不同，6119有做曲折，靠調整曲折的角度可以排除很多問題；但6309就完全沒有曲折。此外6119的擺輪輪徑稍大稍細，6309的擺輪輪徑稍小稍粗，軸芯完全相同:

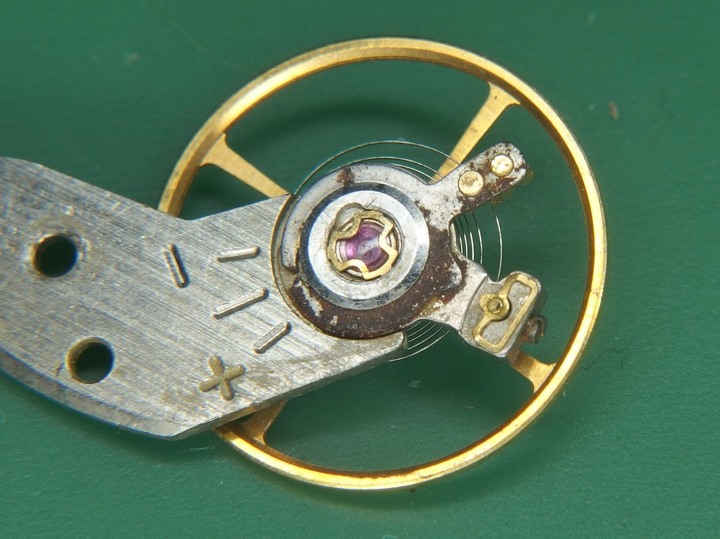

理論上應該要先把快慢針拆下來去鏽，但這快慢針鏽得太嚴重怕拆下時斷掉，因此決定直接在擺輪座上處理。先浸白醋去鏽，去鏽後小心緩慢地把快慢針和游絲座向外板開到極限，再用清水漂洗並用異丙醇脫水(異丙醇只能稍微浸泡不能用超音波機)。
寶石座的小零件和擺輪分別放進獨立的洗錶籠，以免超音波震動傷到游絲:
清洗方式相同: 去漬油洗三道，第三道換新洗劑:
洗好之後在鏽死的快慢針和游絲座間上油小心轉動並反覆轉到底，藉由磨擦力讓接面鏽蝕處趨近平滑:
反覆轉動無數次一直到比較滑順之後，再用去漬油和超音波機單獨洗擺輪座，以免有鏽屑殘留。
另外也把擺輪軸芯的尖端用火柴梗和Autosol拋亮，然後組回擺輪橋板:
避震寶石上油組回:
裝上後馬上開始擺動，但明顯不穩定:
上測錶儀後除了振頻21600之外完全讀不出數值... 只好再拆來找問題。除了可調整的部分之外，游絲的弧度也整理了好幾次，後來總算可以讀到數值了，但不管怎麼調快慢針和游絲座，每日秒差總是破千(過快)!!
確定不是受磁，想說這下非得拆另外兩個錶頭裡的擺輪來用了
... 這時想到yang4大提到的這句話:yang4 wrote:其實我個人覺得6119的這種傳統型式比較好調
6119和6309最大的差別就在游絲固定的方式，yang4大言下之意就是6309的游絲末端是調整的門檻囉!? 於是我嘗試調整游絲卡入扣片的幅度，不調不知道一調嚇一跳，游絲卡入扣片的長度只要差0.3mm左右就會造成每日+-500秒的秒差!!

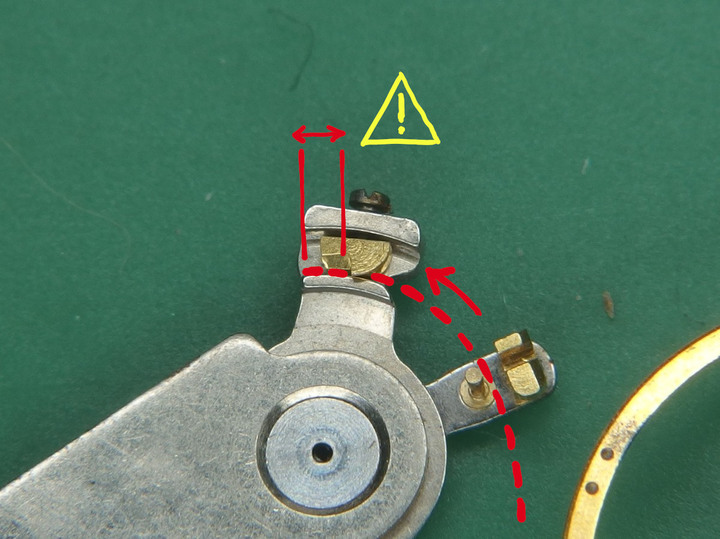

下圖的虛線就是游絲，卡入上方的銅質扣片後要確實穿過扣片下端靠左的部分才能靠上方的螺絲鎖緊，而穿過後的露出的長度大約只有0.5mm(在不超出游絲座的前提下)，也就是下圖中雙箭頭指出的範圍，這個範圍裡的長度只要差一點點就會造成嚴重的秒差(我之前一直以為調整游絲座角度的效果是一樣的，但事實不然):
花了整整一個晚上在顯微鏡下調了又調，我把那根螺絲鬆到仍然可以稍微卡住游絲的程度，再靠鑷子一點一點抽拉...，總算調出背面向上時日秒差在正負10秒內，偏振小於0.5ms，擺幅約200的數據。
但這並沒有結束... 一翻到正面向上時，我的天~~ 每日秒差又變成正60秒以上
... 但偏振仍小於0.5ms，根據經驗是游絲偏向一側了。想也知道是那個奇葩的游絲卡扣設計造成的，在穿過卡扣時很容易造成縱向的偏斜(設計這款游絲座的人原本想靠扣片上那突出的半圓形擋片來控制游絲和擺輪橋板平行)，游絲末端只要稍有偏鈄整卷游絲就無法和擺輪平行，也就會造成正反兩方位的嚴重秒差。昨晚又拼戰了一晚，總算把游絲末端卡正，同時也控制了卡住的範圍讓正反面秒差都在每日正10秒左右，偏振變得稍差約1ms左右，擺幅最大有到接近300。雖然不滿意但我沒力了，用Watch Check動態監控一整夜(我昨晚戴著睡覺)到剛才(約12小時)測出的秒差是每日快22.6秒(在配戴的情況下混合各種角度方位時)，還可以再調得更準一些，但打算再多跑兩天再來微調。
最後補拍了一下之前文中提到的面盤固定針修剪，自行重建的固定針在最後裝上面盤時才會裁切到正確的長度，基本上就是要裁短到可以超過固定螺絲的高度，但不能超過主底板背面:

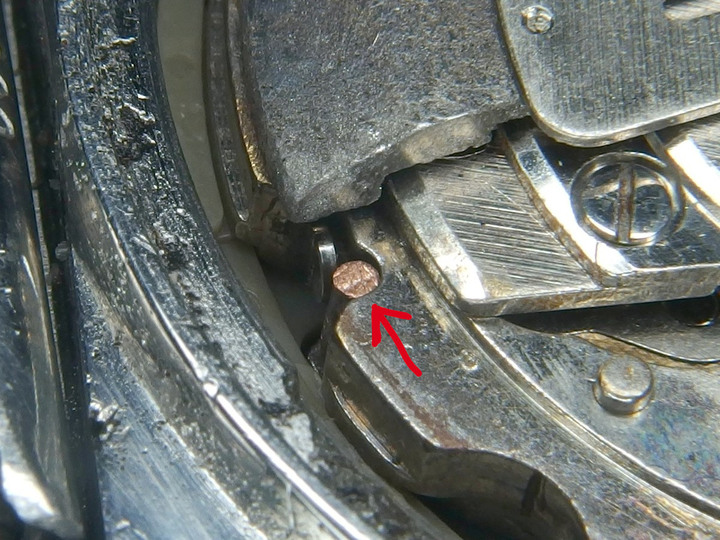

此外剪斷時一定要留多一些，最後的長度要以銼刀磨出來，同時將頂端整平。下圖可以看到如果固定針超出主底板表面就會卡到自動陀，會嚴重影響上鏈效率:
以上報告完畢! 目前每天都戴這支持續以Watch Check監控準度中。
