為了避免小朋友又被叮得滿腳紅豆冰 相信各位爸嗎都準備了很多的法寶
家中最有效的幾項法寶已有jerrydude網友分享心得 請參考本站另一討論串
http://www.mobile01.com/topicdetail.php?f=375&t=4406234&p=1
關於捕蚊燈也有網友幾年前就有深入研究
http://www.mobile01.com/topicdetail.php?f=168&t=1050549
小弟也在此野人獻曝我自己DIY完成的捕蚊燈
要先準備的材料有
1. 8公分 12V直流散熱風扇 0.3A以下的低轉速風扇 我自己是購自光華商場
2. 正方型底空保特瓶 底部長寬8.5公分左右
3. UV LED 5mm 四顆 我自己是購自光華商場(波長350nm~375nm的紫外光是最佳的吸引蚊蟲光線)
4. 2.2歐姆電阻 一顆 我自己是購自光華商場
5. 不用的USB傳輸線一條
6. 8CM * 6CM的紗網兩片 (鐵網也可 能關住蚊子的材料都行)
7. 30~50公分吊繩一條
會用到的工具有
1.美工刀/剪刀
2.斜口鉗或尖嘴鉗
3.熱熔膠與熱熔槍
4.電烙鐵與焊錫(非必須)
5.電工膠布
6.報紙兩大張
7.一般家用吹風機(要會熱喔)
DIY的第一步

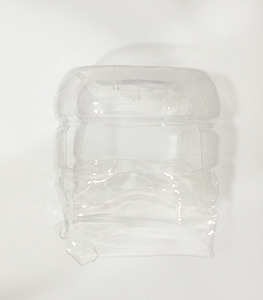

在離保特瓶的底部7公分左右畫一條黑線 用美工刀/剪刀將保特瓶切成兩段
DIY的第二步

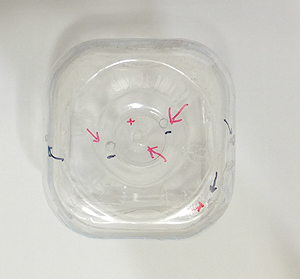

將切下來的保特瓶底部 用美工刀鑽三個洞(如紅箭頭 FOR LED) 這大概是最難的一步
底部角落 用美工刀鑽一個洞(如紅黑箭頭 FOR 風扇)
兩旁側邊 用美工刀鑽二個洞(如黑箭頭 FOR 吊繩)
這一塊是捕蚊燈的頭部
DIY的第三步
在距離保特瓶底部(捕蚊燈頭頂)約2.5公分處
相對面的兩側以美工刀切出2CM * 6CM的兩個洞 當作進風口
DIY的第四步

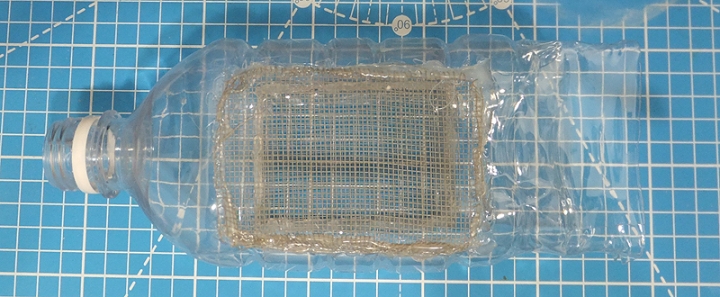

將寶特瓶的上半部塞入報紙 在瓶身相對面的兩面靠近瓶口處用美工刀/剪刀挖出7.5CM*5.5CM的兩個開口
然後使用熱熔槍 將紗網固定在這兩個開口上 作為出風口
完成了捕蚊燈的腳部
出風口比進風口大很多 蚊子靠近進風口 就會被吸進去
出風口很大 比較不會減低風扇所推動的氣流
DIY的第五步

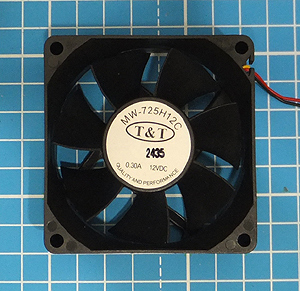

將準備好的風扇 剪去不必要的接頭與線路 留下紅色黑色兩條電源線
由於捕蚊燈不用過大的風量即能抓住/吹乾蚊子
使用12V低電流低轉速的風扇在5V供電下能更省電
您也可使用5V低轉速的風扇(可是買不到呀) 或是不怕吵用12V高轉速供12V電源
這裡先要確認風扇轉動時風的流向
確認風的流向方法:1.大部分的風扇側面會有標示風向與轉動方向(不幸的 這顆沒有)
2.看每片風扇的最外側的銳角方向 以下圖為例 順時針轉
看每片風扇的最外側的銳角位置 以下圖為例 靠桌面 此面為出風面
3. 沒辦法 上電試試囉
DIY的第六步

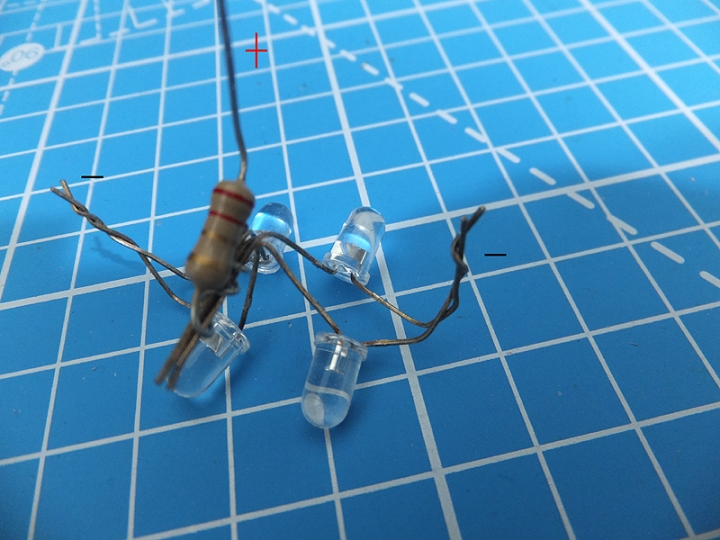

將四顆UV LED的正極與22歐姆的電阻纏在一起 有烙鐵請焊接
然後將UV LED兩兩分組 負極纏在一起 有烙鐵請焊接
PS. LED的正極腳較長 LED燈內正極比較小片
還不懂請看這裡http://blog.yam.com/headstrange/article/22904806
DIY的第七步
將LED一第二步之圖所示 依極性裝入寶特瓶底部 捕蚊燈頭部 折彎腳
再將風扇的電線穿過第二步在角落挖的洞 可用熱熔膠或電火布進行臨時固定
然後將風扇放入寶特瓶中(注意風向) 貼在第一步切口附近即可
吹風機以熱風吹寶特瓶 寶特瓶會變形縮小 夾住風扇 請小心均勻加熱
DIY的第八步

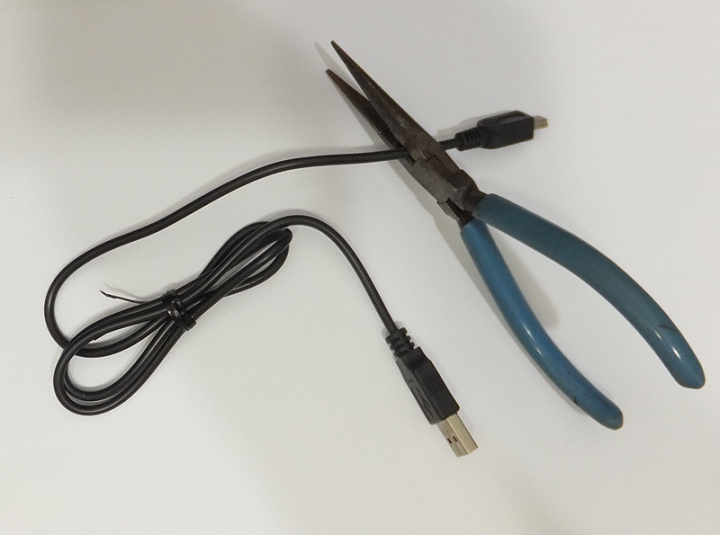

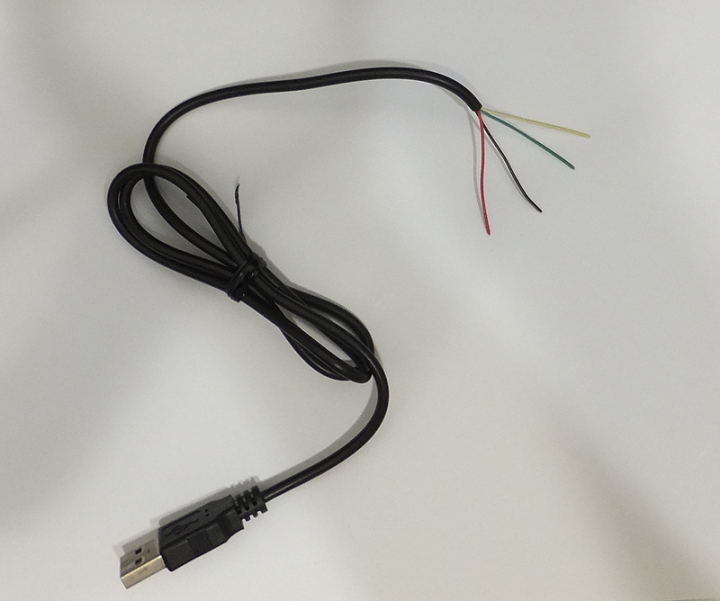

剪去接頭 撥線 紅色線為+5V 黑色線為GND
DIY的第九步

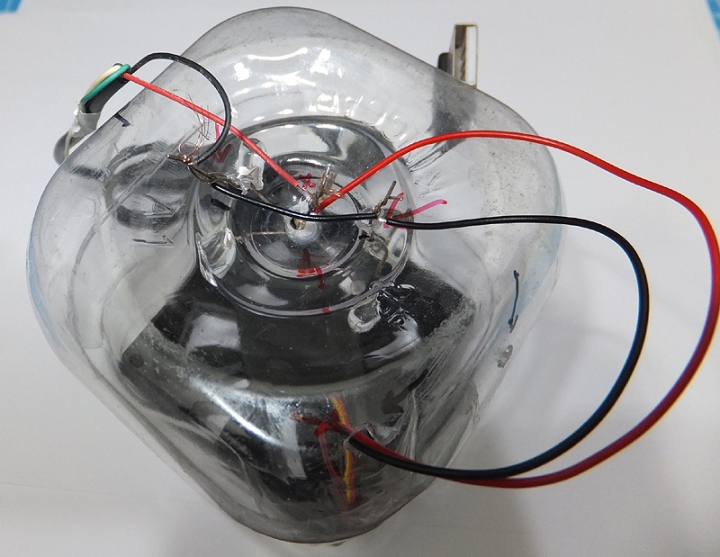

將USB線 風扇電線兩者依極性連接於 LED燈之金屬腳上 以烙鐵焊好並用電火布包起來
沒烙鐵的話 剝線撥長點 扎實的纏好後再用電火布包起來
然後以熱熔槍確實固定各點
DIY的第十步
捕蚊燈頭部穿上吊繩
然後將第四步的捕蚊燈腳部套入頭部 相疊2.5CM左右
不好套入可擇一角剪一刀2.5CM 即可輕鬆套入
吹風機以熱風將頭部與腳部相交的2.5CM加熱變形固定
不放心可用熱熔膠或電火布加強

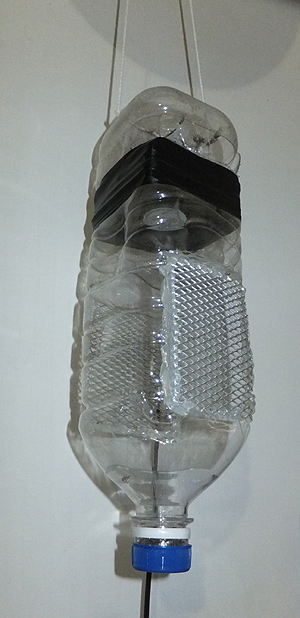

完成!!!!!! 以上不計寶特瓶與USB線 材料約250~250元
使用時可在進風口塗點雪芙蘭乳霜(有含Steric Acid硬脂酸的乳霜可以加強誘蚊效果)
使用在有人活動的空間 效果會相當有限
可以上班上學時將各房間門打開 關閉門窗與窗帘門帘 然後將DIY捕蚊燈置於 房屋中央 效果不錯
因為是透明的罐體 捕捉到的蚊子數量容易目測
瓶口在底部可輕易將清除蚊屍
還請各網友不吝賜教 加個分更好
祝各位網友永遠都不會被蚊子叮
