[DIY]維修PHILIPS AVENT新安怡雙邊電動吸乳器-[2012/08/24 AVENT單邊維修分享]

[更新內容置於文後，若是看過主文的朋友，直接拉至此文末處]

煩請有問題需詢問與求助的捧油多多使用PM
小弟有空會儘快回覆，謝謝


母乳
不僅是哺育寶寶最佳的食物，更是上天的恩賜，第一胎時沒有經驗，加上當時寶寶出生就住院七天，所以當時購入的手動AVENT吸乳器用沒多久就因沒有母乳而被打包放入倉庫，沒想到第二胎的母乳就非常充沛，還因乳腺炎看了多次醫生，為了減輕老婆的負擔遂請親戚自美國購入雙邊電動吸乳器，真的很好用也安靜，但就在使用約四個月左右，機器開始發出異音與高溫，一開始以為是吸到水氣，但檢查後發現並非如此，而老婆同事的同款機器也同用發出異音，心一橫拆了看看，不然寄回美國維修光來回運費就足夠再買一台了。

拆開後果不期然，因為機器潤滑不足且潤滑油都已碳化(第一次拆時沒有照相，抱歉沒圖沒真相)，難怪會出現異音，再用下去不知能撐多久，所以就來DIY囉!

＊非常抱歉這次的圖片不是非常理想，因為維修是在深夜中進行，妻小都已入睡無法使用足夠的照明，還請網友見諒＊

就是這台，這次需要維修保養的機器，歐耶!!

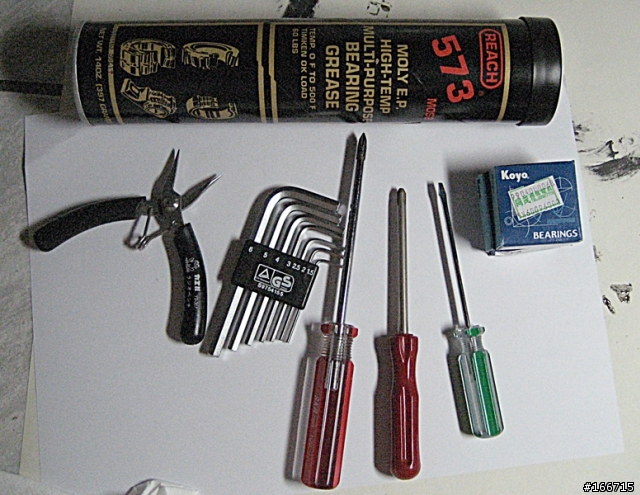

上面那條是REACH573含有二硫化鉬的潤滑油脂，下面由左自右分別是小尖嘴鉗、六腳板手(使用到2號)、十字螺絲起子(一般維修電腦那種即可)，一樣為十字螺絲起子但前端較鈍，要拆內部電路版螺絲用的、小一字螺絲起子、6000RS培林(這個是我自己想要一併更換的零件，看個人需求購買)，另外就是沒照到的衛生紙、棉花棒、橡膠手套等



好興奮!歐耶!!開始脫光光….啊!是開始維修步驟啦!

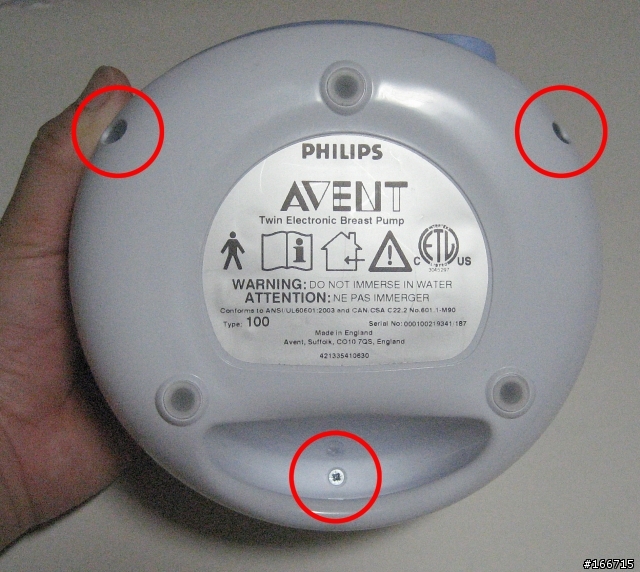

翻開底部，紅圈處三顆螺絲鬆開即可

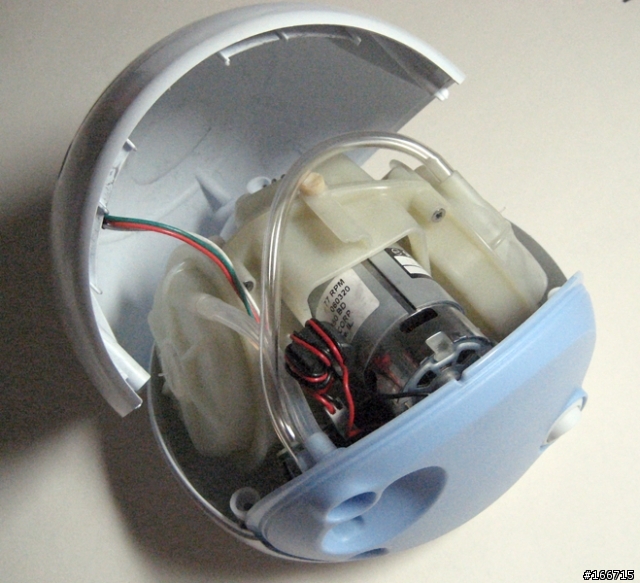

開啟後的樣貌，小心掀開，避免拉斷線路

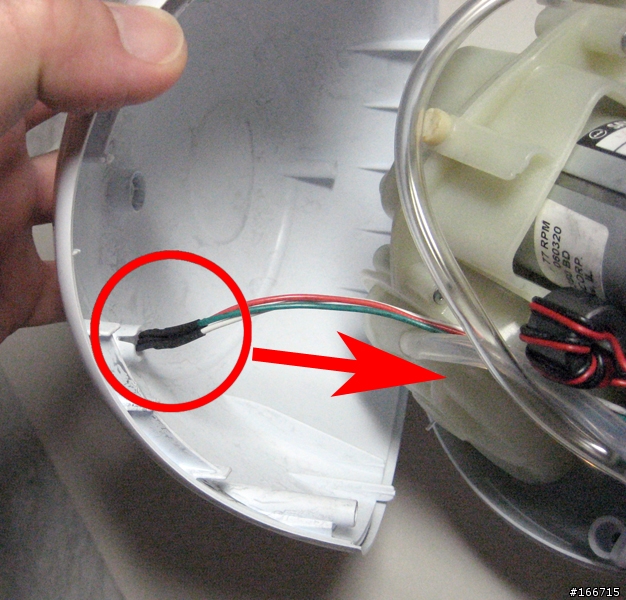

白色上蓋的LED指示燈拆除，握住黑色熱縮套管向右一拉即可

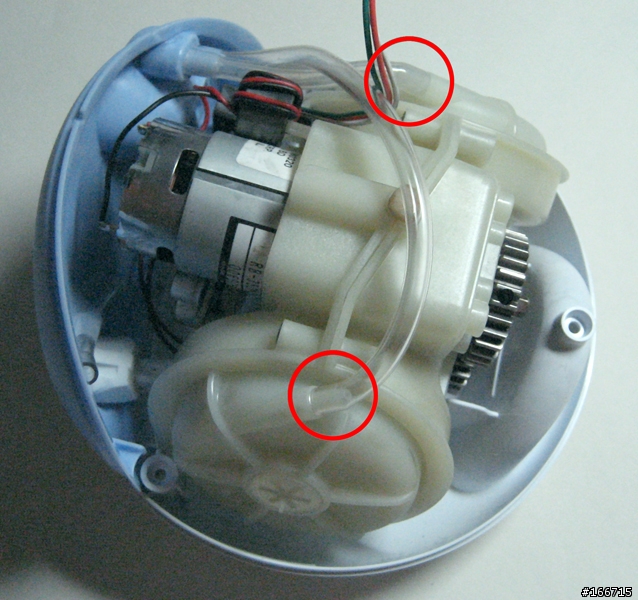

移除矽膠管



移除電源線，記得在上面做記號，到時裝回時才知那一條要插哪!!


加油!就剩下底座，外殼就拆完了

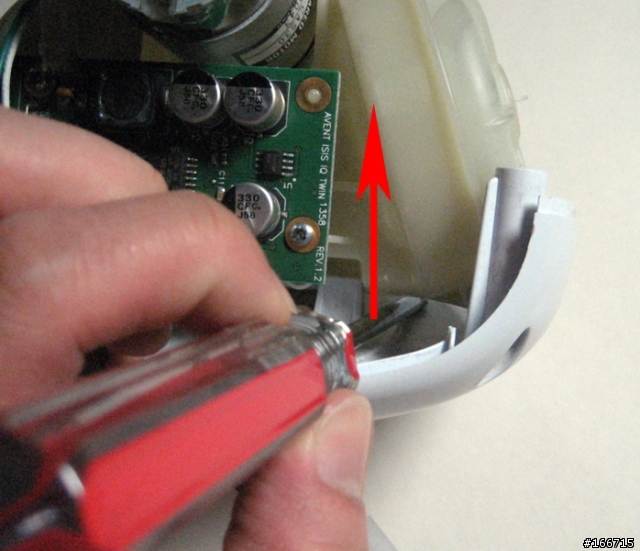

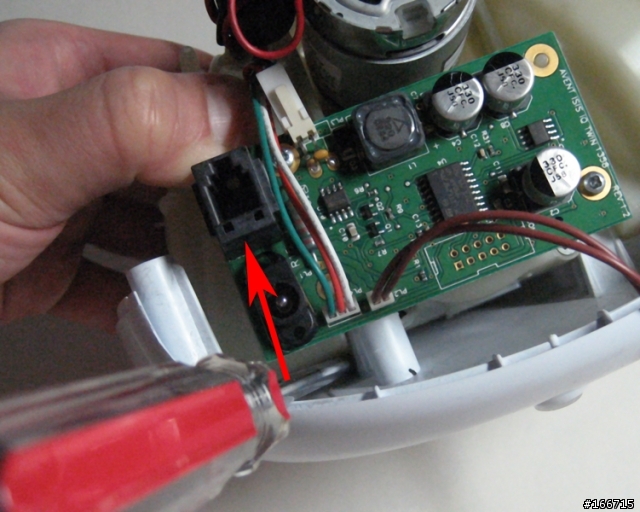

將螺絲起子或棒狀物插入內部結構與底座中間的空隙，向上拉起即可



左邊也來一下

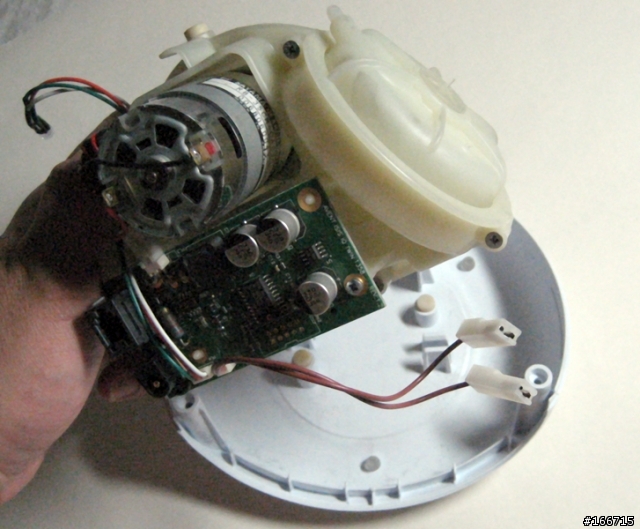

底座與內部結構分離，恭喜你已完成一半了



移除電路板

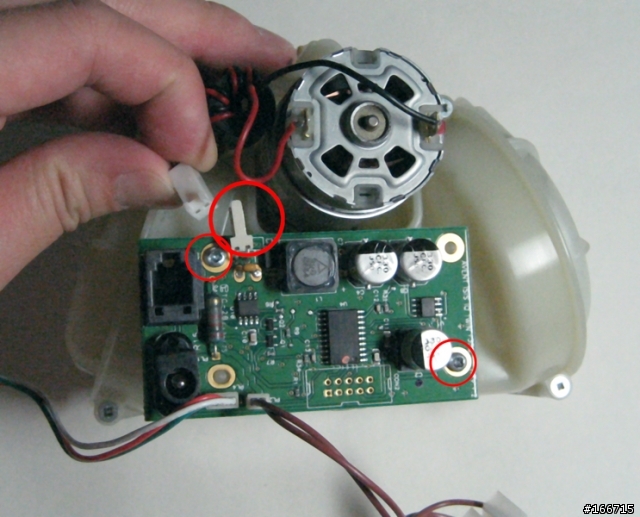

先移除馬達的電源線，向上拉即可，移除固定螺絲，用鈍一點螺絲起子比較容易鬆開，並避免滑牙損壞螺絲

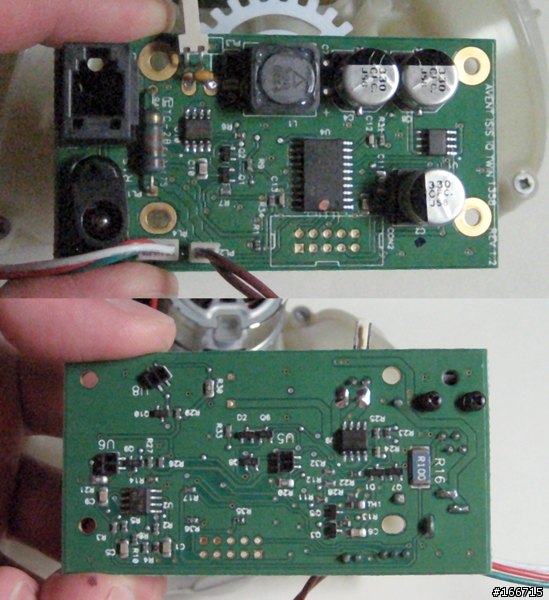

電路板前後個來一張(我承認我很無聊)，要收好靜電和水氣會壞了大事的

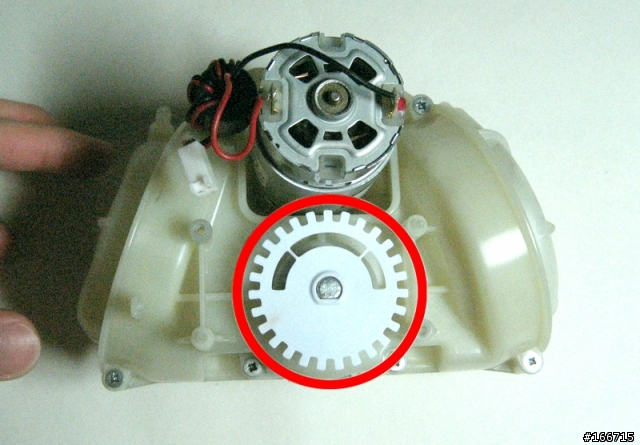

移除白色齒輪，向外拔即可，注意其安裝角度即可(我猜是定位用的)



轉向另一面，有兩個金屬齒輪的那一面，準備拆除

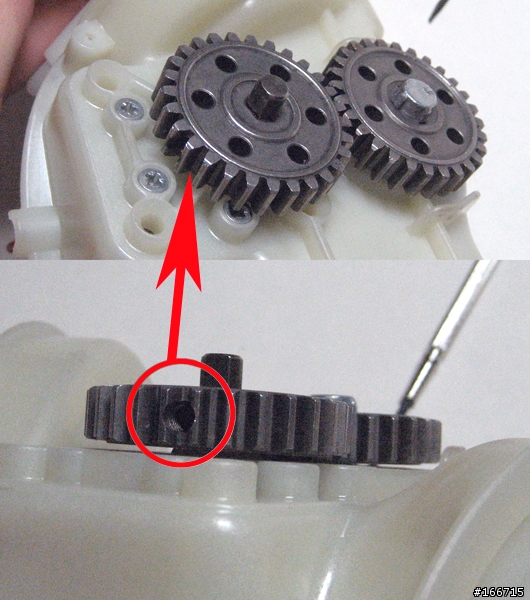

在齒輪的側面有一個小孔，用2號六角板手插入轉動，即可鬆開內部固定螺絲拿出齒輪，拆下面那個即可，與馬達相連的那個齒輪可以不用拆，除非下面那個齒輪的螺絲孔被蓋住

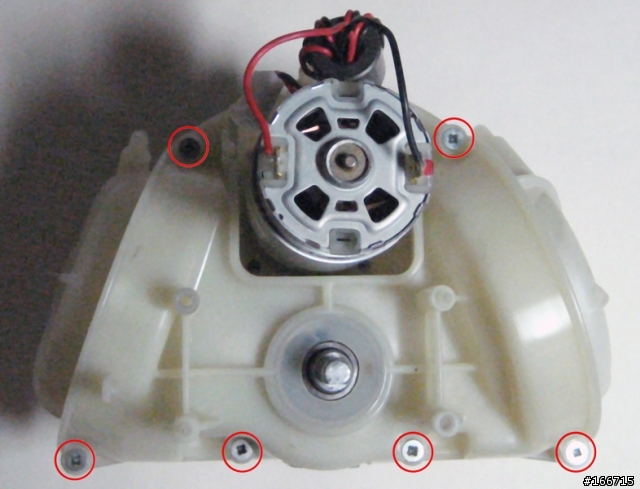

轉向電路那面，拆除六個螺絲，即可移除白色蓋板


有準備手套的人，請戴上手套，因為接下來都是油膩膩的步驟



用手拉出曲軸即可

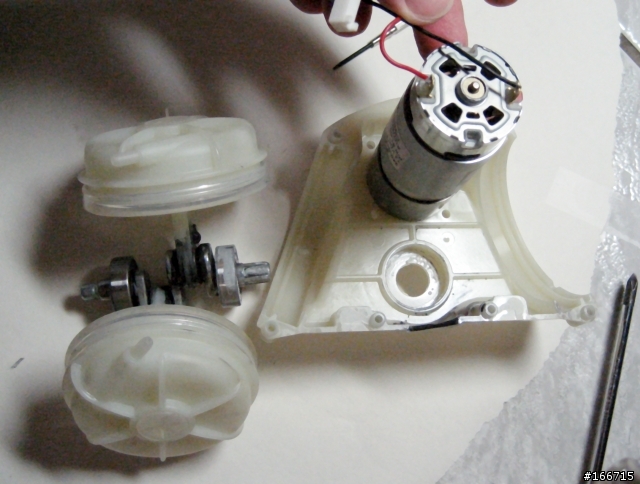

移出曲軸後的樣子
那麼大的馬達、金屬曲軸與培林難怪機器那麼重

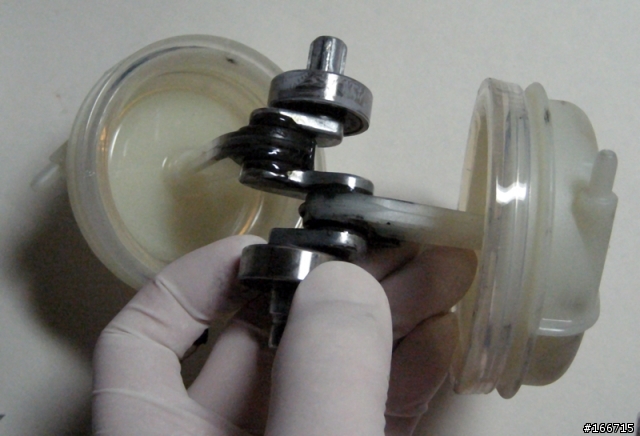

曲軸與產生吸力的構造，有點像水平對臥的雙缸引擎，也就是需要潤滑的地方



移除塑膠零件

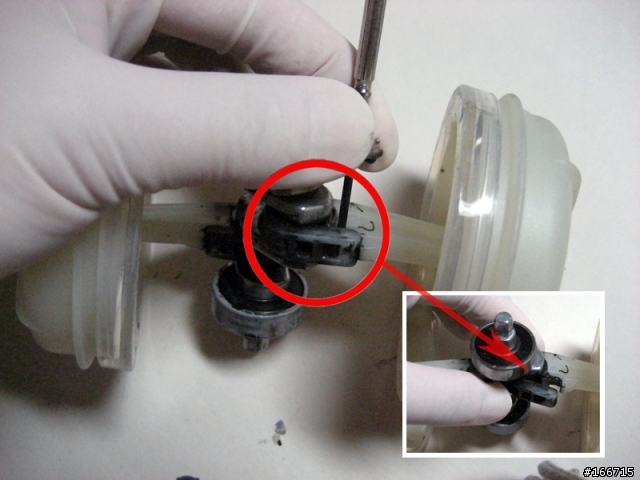

用一字起子插入圖中空隙處，左右轉一下即可撬開，另一邊相同方式即可

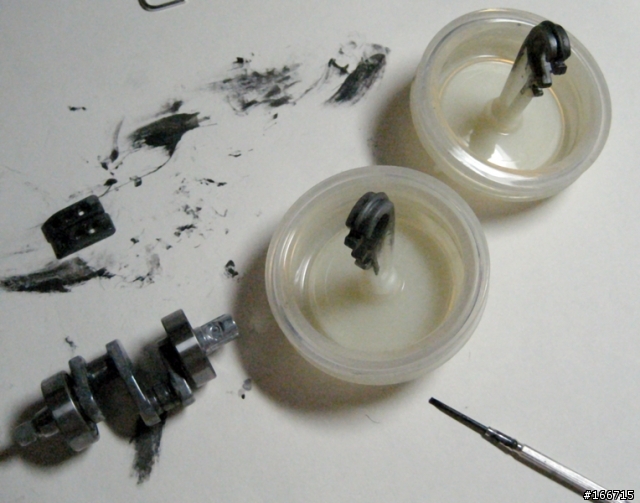

移除連桿與曲軸的狀況，


移除塑膠零件的樣子

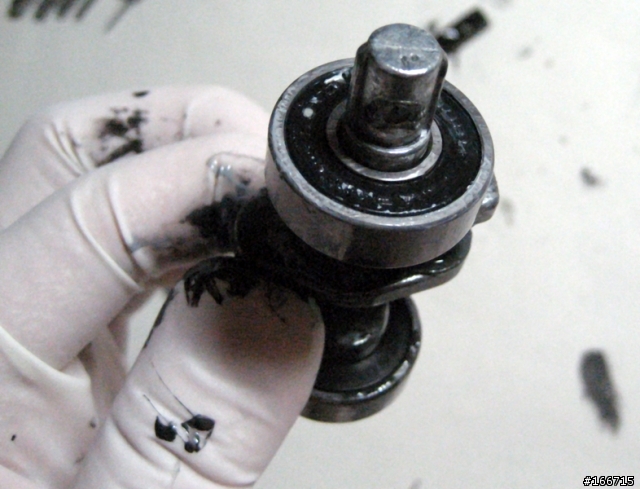

接著就將上面舊的潤滑油移除，塗上新的潤滑油再按原步驟反安裝回去即可

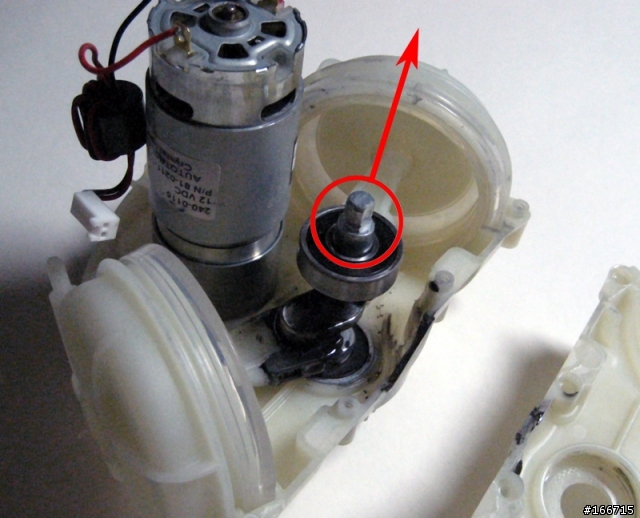

若想連培林一併更新的話，用手拔即可移出，培林型號為6000(外徑26x內徑10x厚8 mm),外蓋為塑膠


後記
因為是自美國購入台灣無保固，沒辦法代理商賣的太高貴，有問題只好自行維修了
這次維修希望可以幫上有同樣”竟陶”的網友，潤滑油的部分，可以買更稠一些的，可能效果會更好，因為不是機械科系所以可能有些錯誤與出入，還請指正
歐耶～　歐耶～
------------------------------------------------------------------------------------------------------------
[7月2日補充]
朋友問說:那潤滑油脂可否用黃油呢?
根據我研究的結果是:沒錯圖中我使用的REACH 573就是黃油，只是多加入了二硫化鉬這添加物，但是效果好像比較不理想，機器轉動時接觸面有時會看到沒有潤滑油，因為曲軸和連桿為開放式的設計，不像引擎一般是泡在潤滑油中，所以要使用較為黏稠的潤滑油脂會比較理想，但要注意又不能太黏稠與侵蝕塑膠連桿，不然會讓馬達重拖降低使用壽命外連桿也會提早斷掉，在寫此文之前有間潤滑油貿易商有寄了一種石墨型的潤滑油脂給我試用(因為他們最少要買18公升，詳述狀況後，他們居然就寄了樣品給我，真是幸運極了)，但是可惜的是夠黏但不夠稠，所以運轉時會有滴落的情形，所以要自行DIY的網友可能要再找看看更黏稠的油脂了

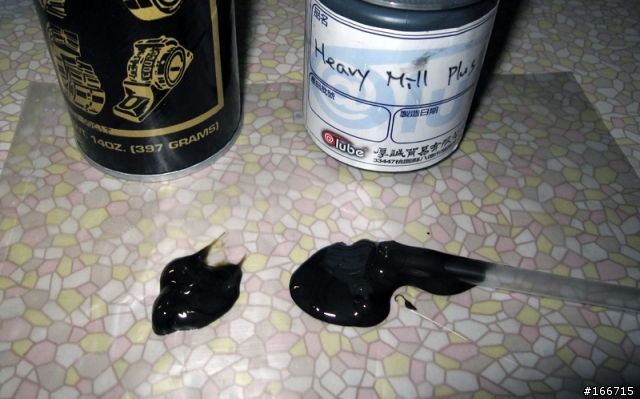

補上圖片(左為REACH)(右為石墨)

若有人有用過不錯的油，可否能告知一下，謝謝!!
------------------------------------------------------------------------------------------------------------
[7月12日補充]

有朋友問到:[潤滑油]與[培林]的問題，以下就分開來補充一下內容

[潤滑油]

上面有講過，潤滑油事實上能用黃油，但是必須要使用較為黏稠的油脂，以避免運轉後油脂滴落而減少潤滑的狀況
我現在用過三種油分別是REACH 573，石墨油脂和鋰鈣油脂


REACH 573購買自五金行(圖片請看最上面一樓)，573是黃油加上二硫化鉬所以呈現墨黑色，但是黃油本身不夠黏稠所以很快就產生滴落現象，潤滑情形不理想，所以更換潤滑油

石墨油脂向廠商索取的樣品(圖片請看最上面一樓)，此油脂內含石墨所以也呈現墨黑色，夠黏但不夠稠，帶點流動性，使用一周後也產生油脂滴落，另外有產生一種臭味，老婆不太喜歡，加上潤滑也不太理想，只好再換油

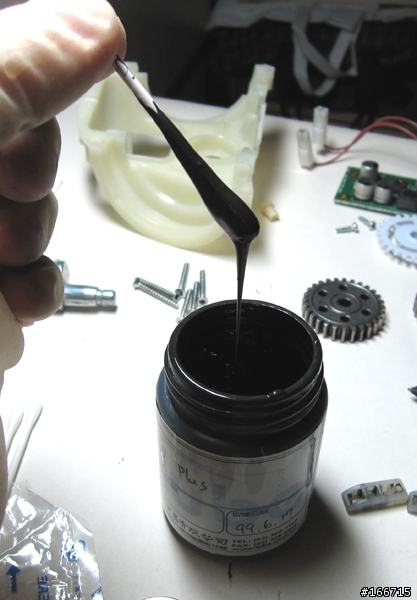

夠黏但流動性稍高

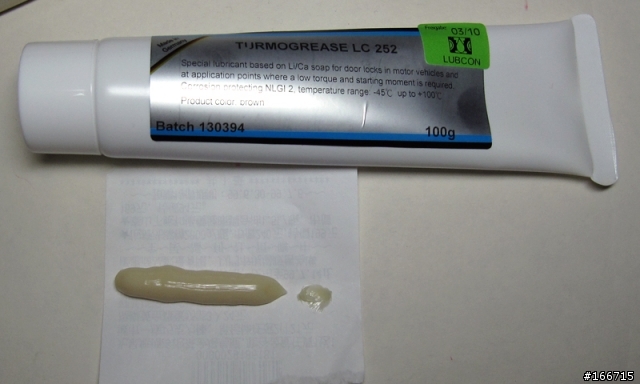

鋰鈣油脂購自網路賣家，呈現乳白色，沒有特殊氣味也夠稠，使用狀況良好，要DIY的人可以考慮使用
還有很重要的一點就是，連桿為塑膠件，所以必須注意油脂是否能用於塑膠上


[培林]
就是軸承，有點像是改裝套件，完全看您的需求更換，我是拆開後發現他沒有廠牌加上手賤才多換的(尺寸在最上面一樓)，但是好的軸承也是會影響到運轉的平順，所以.......繼續往下看吧!

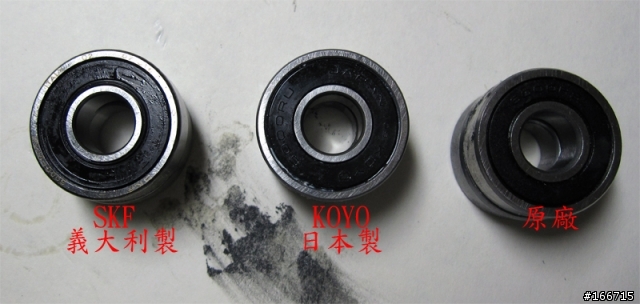

圖片看來都一樣，只有外觀上有些商標與型號的標示，KOYO購自五金行，SKF購自經銷商

原廠培林，產地不明，運轉平平沒有特殊情形

KOYO與SKF培林，運轉確實比原培林更順暢與降低噪音，尤其是SKF的差異頗大，要更換的人可試試看


因為我不是相關科系，所以都是問販賣的店家或是網路上查資料，所以若有誤還請多指教


-----------------------------------------------------------------------------
[11/05內容補充]

前幾天幫一位朋友維修機器時，發現了一件讓我非常驚訝的事

請看下圖

左:未潤滑使用後的曲軸 右:原本曲軸的樣子

朋友的機器已經使用一段非常長的時間了，運作時聲音頗大，所以請我操刀潤滑
在機器尚未拆開時，在外表已經有看到一些碳化的潤滑物
想說應該還好
就在拆下曲軸後發現
金屬的軸心竟然已經磨損了一半以上(見上圖紅箭處)

再繼續使用下去因該就是斷裂損壞了....

所以

有購買此機器的朋友，小弟建議每三個月潤滑一下，避免機器提早故障
---------------------------------------------------------------------


[2012/07/18 補充]

最近收到一台機器，使用約一年半故障，異音很大，無吸力
拆開後發現

潤滑油完全碳化，用手轉動還頗費力，清潔完後上潤滑，上電測試還是異音很大聲無吸力

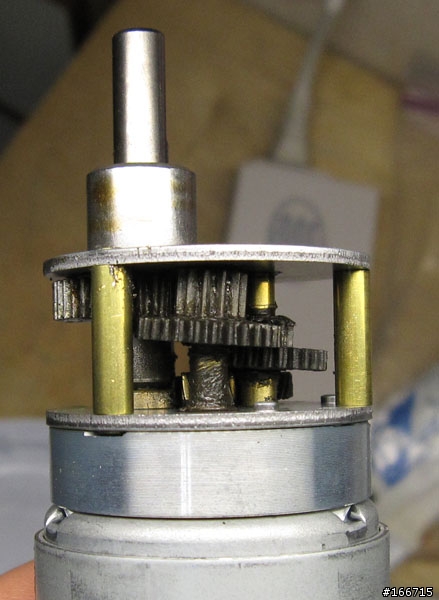

再拆一次，原來是馬達前端的減速箱故障
費了一番功夫才把他修復

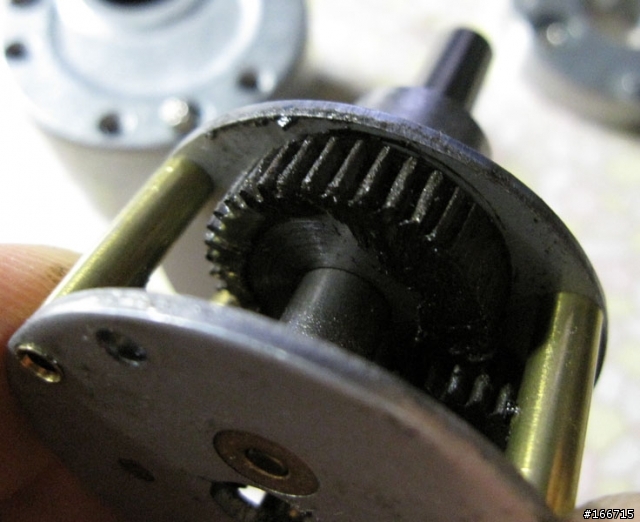

齒輪完全不在定位，完全歪斜，異音就是金屬齒輪相互摩擦的聲音

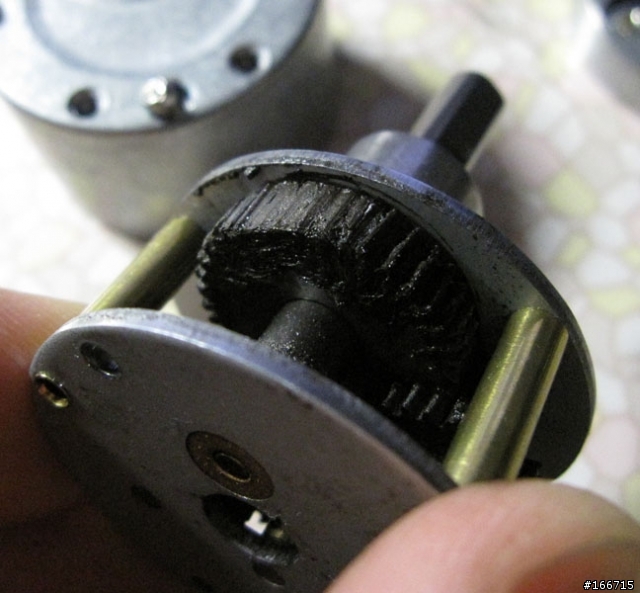

齒輪完全崩掉了，可見馬達扭力頗大，才有辦法造成如此破壞


原來齒輪的樣子

看來機器的潤滑油須要多注意，
避免潤滑不足過度使用，造成減速箱磨損，提前故障
建議使用二三個月就需潤滑一下，以延長機器壽命
-------------------------------------------------------------------------------
[2012/08/24 補充 AVENT單邊維修分享]

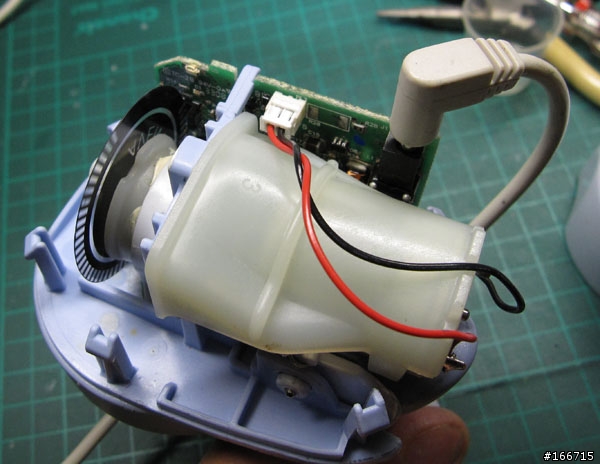

這幾天收到一台單邊的機器，網友說這台故障中，無法使用

接上電源，發現不過電無法使用，後來發現原來是微動開關的關係，
解決了開關問題
開機後發現運轉不正常，
手癢
就全拆了

原來是

減速齒輪沒有潤滑，
清洗舊油汙
上上油運轉
再次拆開清洗
上油

歐耶!終於修復可以使用了

這台單邊機器原來也要定期保養，在運轉有異或常亮紅燈就需潤滑一下
-------------------------------------------------------------------------------
