[無聊報告]LED看板上的LED數量

PempuQ
個人積分：454分
文章編號：661381

454分

樓主

2005-08-02 10:47

住家附近的衛生局有一個LED看板，閒閒無事就來算一算上面有多少顆LED。

依照慣例，一個像素(PIXEL)是由三個小像素(SUB PIXEL)也就是"紅"、"綠"、"藍"組成。

近距離觀察後發現該LED看板的RGB是垂直方式排列(如圖)。
[無聊報告]LED看板上的LED數量

計算方法：先將拍好的照片回家以小畫家放大，逐一計算橫與縱的像素數量。

計算結果(修正)：該LED看板解析度為112*96，也就是說總共使用了32256顆LED(112*96*3)。

報告完畢。

2005-08-02 10:47 發佈

文章關鍵字報告 LED數量 LED看板

mosaico

mosaico
個人積分：371分
文章編號：661463

371分

2樓

2005-08-02 11:49

就mosaico所知..
那LED是變色LED..
並非是一般的單色LED..
顏色會隨著..電壓而改變..
沒記錯的話啦..
所以..
數量應是31920除以3
也就是112*95..
以上..

天漸黑心不想睡點點星光靜靜躺在黑夜你曾說在你心中我是你唯一的夢夢開始飛翔在每一個晚上心也會靜靜停在想你的地方夢開始飛翔飛翔在你如夢的晚上

PempuQ

PempuQ
個人積分：454分
文章編號：661700

454分

樓主

2005-08-02 15:16

mosaico wrote:
就mosaico所知..
那LED是變色LED..
並非是一般的單色LED..
顏色會隨著..電壓而改變..
沒記錯的話啦..
所以..
數量應是31920除以3
也就是112*95..
以上..

早上去拍的照片如下：

綠色框局部放大：

由此可看出，這塊看板中，隨電壓改變的是各別LED的亮度，單一像素(含3個小像素)所呈現的"彩色"還是由R、G、B三顆LED構成的。

比方說，藉由控制電壓每個LED可呈現256階(shade)的亮度，那麼這個LED板理論上可以表現256*256*256，也就是大家所熟知的1677萬色(16777216色)。

便普Q 的BLOG：http://tw.myblog.yahoo.com/pempuq

大宇

大宇
個人積分：36分
文章編號：661835

36分

4樓

2005-08-02 17:03

這.........真是一個...冷知識啊.........PempuQ今天休假嗎....不禁讓我想到順風婦產科中的李醫師跟五中...對著賣場高高的小番茄一顆一顆的打賭算數目...嗯..我也很冷...

CornGuo

CornGuo
個人積分：1286分
文章編號：662722

1286分

5樓

2005-08-03 7:18

哩..? 通常解析度應該不會出現單數的數字才對啊 @@||

以前我看到的是這樣..

R G
B

RGB 三個一組為單位，然後以交錯方式排列的

不過因為沒有靠近去看，不是很確定對不對

改天再用相機去照照看..

http://about.me/cornguo

PempuQ

PempuQ
個人積分：454分
文章編號：662972

454分

樓主

2005-08-03 10:47

CornGuo wrote:
哩..? 通常解析度應該不會出現單數的數字才對啊 @@||

以前我看到的是這樣..

R G
B

RGB 三個一組為單位，然後以交錯方式排列的

不過因為沒有靠近去看，不是很確定對不對

改天再用相機去照照看..

今天早上將相機調最大出力，再照一張。

求證結果：橫112，縱96，所以解析度是112*96=10752像素，共10752*3=32256顆LED

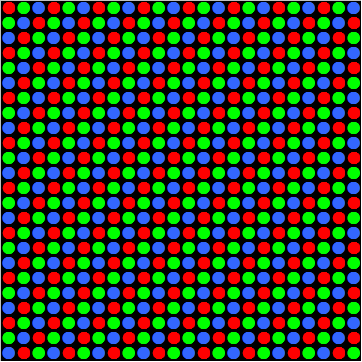

求證時的新發現：整塊看板是168塊(橫14*縱12)如下圖的小板組成，每塊小板各有24*24顆LED，小板的左上方是紅色LED，且由上至下及由左至右皆為R、G、B的排列。
