請問18650電池的先並再串問題

最近想自己做一個行動電源,在過程中的想法不知道對不對:
想做的是5顆先並聯再串聯,排列形狀如下:
請問18650電池的先並再串問題

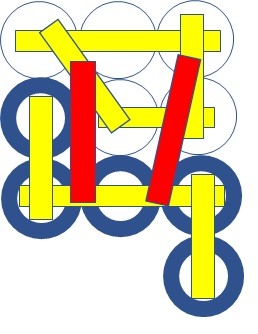

因為先並再串,所以我做成:
請問18650電池的先並再串問題

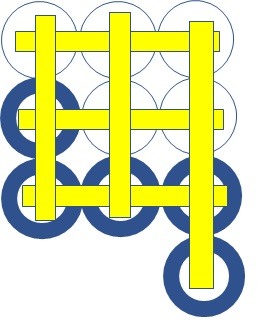

覺得很醜,看著成品,忽然想到,既然這一面最後是連起來的,那我是不是可以做成:
請問18650電池的先並再串問題

除了比較好看,點焊的時候也比較好施做。

請問這樣對嗎?對電池有影響嗎?謝謝!
2023-03-27 21:27 發佈
要看做多大電壓的,串聯是電壓的相加。做好之後還要再加幾個小東西,不然很快就會漏電池液…

用買來得省時省力,絕對比自己搞還來得好
eyedoctor
eyedoctor 樓主

因為朋友給了幾十顆,所以玩玩!

2023-03-27 23:09
智力測驗嗎
看來這導板夠寬
上下兩橫板不用拿掉也行
更好施做
2串5併吧,最後一張這樣焊也沒什麼問題,焊的牢固就行
eyedoctor
eyedoctor 樓主

謝謝,第二組就這樣試試!

2023-03-27 23:11
