圖學問題，救救我🥲

Joan070390

Joan070390
個人積分：5分
文章編號：86119871

5分

樓主

2022-10-26 0:47

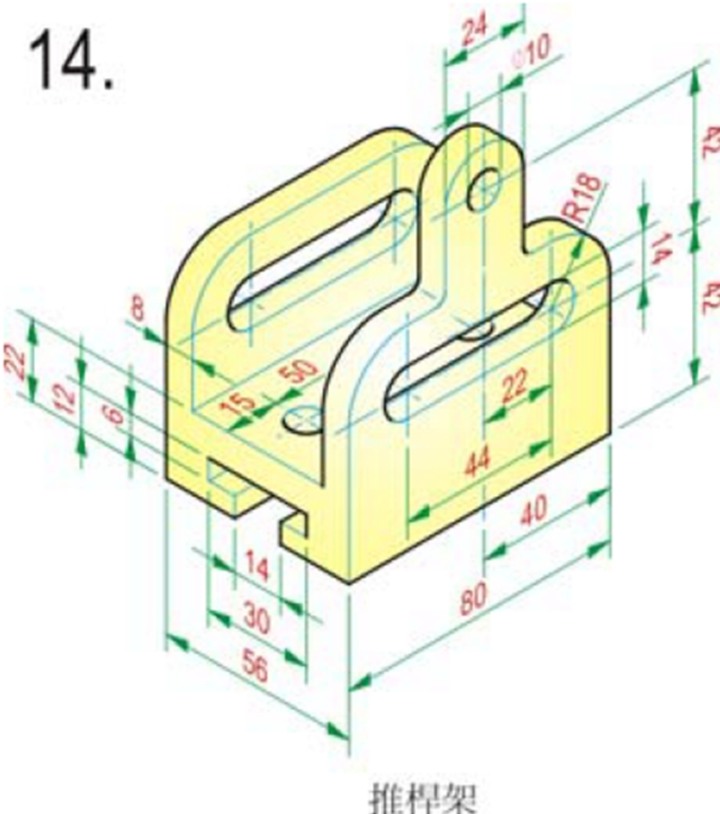

求救！！我需要這兩張立體圖的三視圖，我真的不知道怎麼畫三視圖，希望有人可以幫幫我

2022-10-26 0:47 發佈

文章關鍵字圖學問題 129394

何患無

何患無
個人積分：2981分
文章編號：86119894

2981分

2樓

2022-10-26 0:54

Joan070390 wrote:
求救這兩張的三視圖，(恕刪)

不懂問題在哪？

這不是三視圖，這是立體圖吧？

三視圖原則上是上，前，右，完整是上，下，前，後，左，右。有疑慮的物體視圖會增加輔助視圖跟剖面圖

畫圖就從物體上，前，右看能看到線就畫實線，看不到的線就畫虛線。

測試畫圓柱體，方柱體，圓柱體中間有洞，方柱體中間有洞

fruits0800

fruits0800
個人積分：12074分
文章編號：86119919

12074分

3樓

2022-10-26 1:03

伸手牌？

voyeur

voyeur
個人積分：7005分
文章編號：86119939

7005分

4樓

2022-10-26 1:14

Joan070390 wrote:
救救我

我會CPR

烏都禾黑

烏都禾黑
個人積分：8961分
文章編號：86119966

8961分

5樓

2022-10-26 1:28

每考圖學我必列眾生前茅,與聯考狀元同等級; 救得了一時救不了一世!

試著把等角圖畫成3面正視圖

彎道小三/小四 /小五/ 6輪水陸仔設計開發造物者

pc8801

也就是說這個頂多只是整套圖的第一張外觀圖而已,頂樓那個則是一個零件有完整尺寸.

2022-10-26 10:22

六藝君子

大肚王朝的後裔的眾生前茅的美夢, 大家不要打破了, 這樣太殘忍

2022-10-26 11:16

何患無

何患無
個人積分：2981分
文章編號：86119976

2981分

6樓

2022-10-26 1:31

fruits0800 wrote:
伸手牌？(恕刪)

有時候有些人是觀念沒有轉過來。

圖是工的共同語言，產品或施工有疑慮拿圖出來比對

aligu1869

aligu1869
個人積分：11304分
文章編號：86120155

11304分

7樓

2022-10-26 5:03

這真的是每個人天生的屬性跟專長領域偏向的問題!
有的人對數字敏感，有的人對文字敏感，有的人對立體空間概念敏感...

你這些真的都是很簡單的
你只是還沒有建立立體空間，以及掌握虛線表達的方法

我可以給你一個很好的建議
水管上很多教程
去看看各種工業建模軟體，是如何畫這種簡易機械模的
你自己先安裝個 SolidWorks 或 fusion360
先跳過AutoCad，你要從3D類下手
因為這類工程軟體，可以輕易的轉換視角跟直接生成，拉升成3D

先去看看人家是如何建模的
這種3D的東西都是觸類旁通

對初學者沒有其他捷徑
天分注定你入門的輕鬆與否
可能你用不到，可能遠超過你目前的需求跟進度
但是多看各種過程，會反過來讓你恍然大悟，舉一反三
更何況
只是看看視頻多輕鬆啊~
