請問有人知道機械結構相關知識嗎？

tzuyiwu

tzuyiwu
個人積分：76分
文章編號：82480017

76分

樓主

2021-07-20 22:31

請問板上有對機械方面有研究的人可以解解惑？
請問有人知道機械結構相關知識嗎？

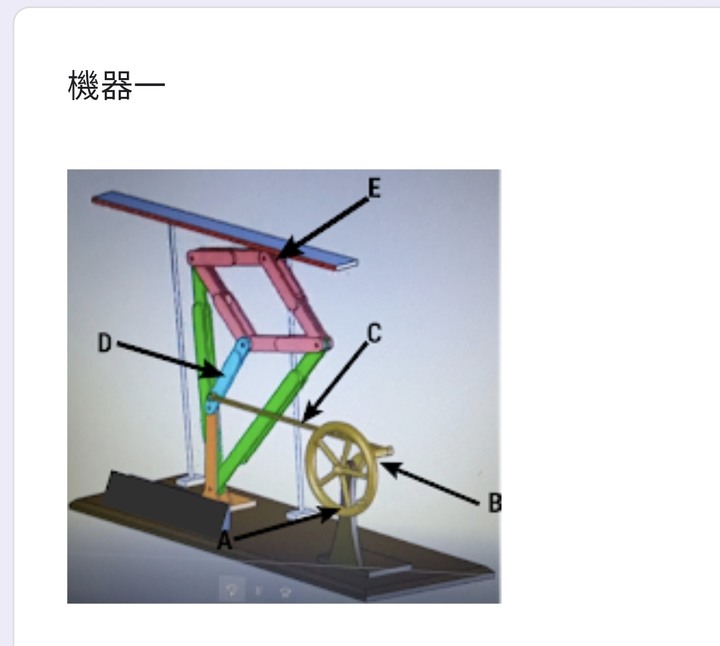

請問
B、C 名稱？
A轉動時D、E的運動狀態為何？

請問有人知道機械結構相關知識嗎？

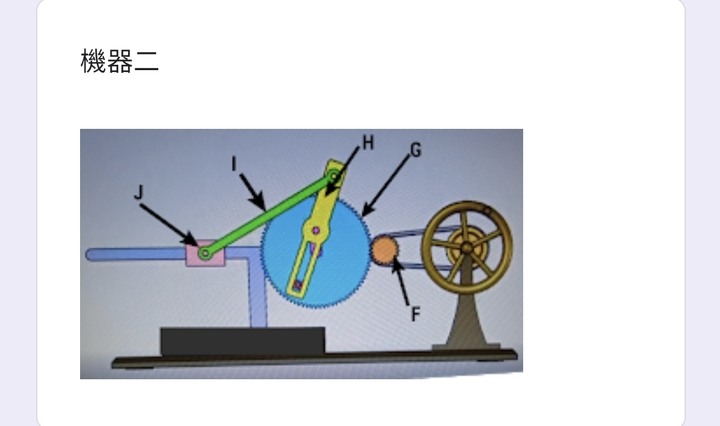

請問
H、I 名稱？
機器運轉F帶動G扭力會變大、變小、不變？
機器運轉F帶動G轉速會變大、變小、不變？
機器運動時J的運動狀態為何？
機器運動時J的運動狀態最類似哪個？(大嘴巴、推推樂、頑皮蛇、火車)

上網怎麼查就是查不到
若能有人告知答案真的是感恩不盡

2021-07-20 22:31 發佈

文章關鍵字知識機械結構

88young77

88young77
個人積分：2424分
文章編號：82480349

2424分

2樓

2021-07-20 23:07

tzuyiwu wrote:
請問
B、C 名稱？
A轉動時D、E的運動狀態為何？(恕刪)

B、C名稱:
拉桿、曲柄。

A轉動時D、E的運動狀態為何？
圖不是很清楚，初步判斷無法運動；被後面灰白色2根立柱加上淡藍色平板鎖死限制住。

===========

H、I 名稱？
往復機構

機器運轉F帶動G扭力會變大、變小、不變？
機器運轉F帶動G轉速會變大、變小、不變？
提問不清，二個問題合併；減速比變大，速度變慢扭力變大。反之。

機器運動時J的運動狀態為何？
左右橫向往復運動。

機器運動時J的運動狀態最類似哪個？(大嘴巴、推推樂、頑皮蛇、火車)
推推樂?是前後往復運動嗎?如果是就是它了。

tzuyiwu

tzuyiwu
個人積分：76分
文章編號：82480548

76分

樓主

2021-07-20 23:30

88young77 wrote:
B、C名稱:拉桿、曲(恕刪)

真的太感謝你的回答了
不過圖1是可以動的
我有在網路上搜到影片(不過是日文的)
影片中有大概5種不同的機械
其中第1個和第3個和我問的那兩個一模一樣
可以麻煩你看一下嗎？謝謝。
https://youtu.be/iQCTb5gXBYs

哈拉伯

哈拉伯
個人積分：15810分
文章編號：82480658

15810分

4樓

2021-07-20 23:45

這是結構動力學
還沒離開古典力學的範疇

還不算太難
但是要先有讀過應用力學……材料力學……結構學

有這些靜力學科的基礎
再讀到結構動力學就不難了

整個古典的牛頓力學也才算真的摸透了

請相信我的專業
我是個開挖土機的 ^++^

烏都禾黑

我必須說這是機構/機(構運)動學, 結構/材力用不上

2021-07-21 0:06

88young77

88young77
個人積分：2424分
文章編號：82480682

2424分

5樓

2021-07-20 23:47

tzuyiwu wrote:
真的太感謝你的回答了
不過圖1是可以動的
我有在網路上搜到影片(不過是日文的)
影片中有大概5種不同的機械
其中第1個和第3個和我問的那兩個一模一樣
可以麻煩你看一下嗎？謝謝。

圖一淡藍色，它是導軌（滑槽）。利用（手輪）轉盤偏心軸的方式做往復運動。
影片中有日文的機械結構名稱要截圖到，就可以詢問懂日文的人。

比較有意思的是第二個提問機械結構。它除了往復運動外還有加減速運動。它是利用偏心位置改變速度（注意長條狀位置）。這種機構常用在需要慣性加速設備上。

tzuyiwu

tzuyiwu
個人積分：76分
文章編號：82480709

76分

樓主

2021-07-20 23:52

哈拉伯 wrote:
這是結構動力學還沒離(恕刪)

呃……
講的好深奧啊
所以這樣的問題拿來問國一生大家是否也覺得太難？？
這是我們家國一生的暑假作業呢

pc8801

j你看圖那就套在桿子上,也只能左右方向的前後移動,像哪個這還真是個謎,至於轉動,從不動變成動你說轉速增加了沒?從不施力靜止到施力驅動你說扭力算不算增加了?

2021-07-21 0:13

tzuyiwu 樓主

這是國中生活科技課的作業。小朋友是說課本裡没有。她還問了班上厲害的同學會不會，結果同學也不會。

2021-07-21 0:18

烏都禾黑

烏都禾黑
個人積分：8509分
文章編號：82480931

8509分

7樓

2021-07-21 0:33

這種機構運動對國一生已超出理解能力, 我看出題的老師啊搭嘛wa康固力yo!

我是從小看機械玩機械造機動玩具過來人,高一性向測驗機械推理與空間概念 2科得分高過聯考醫科狀元,所以對此評價應有參考性

影片放慢一些或許初接觸者較容易理解

這本圖解裡應該有收錄其原型,但日文中譯簡單圖說不見得人人能看懂,高中剛畢業尚未知自己能考上機械系時就買了其前身版本來翻閱

烏都禾黑

看來樓下有隻xx癢雞雞,這隻雞拉黑我,所以看不見伊講尛

2021-07-21 7:00

88young77

88young77
個人積分：2424分
文章編號：82481473

2424分

8樓

2021-07-21 5:39

關鍵字「肘節機構」。

當年讀的「機械原件」都沒有講得這樣深奧，當時只有學習到名詞。

============
