熟知電工的師傅請進(有關四段電子開關)

chung221
個人積分：177分
文章編號：5872174

177分

樓主

2008-04-26 1:02

類似這種開關(配線圖一模依樣)
參考用配線圖
不管我這麼接都會失敗
-----------------------------
第一階段：白
第二階段：橙
第三階段：白+黃
第四階段：橙+黃
----------------------------
(本體)
紅黑
│ │
控制器
││││
黑白橙黃
-----------------------------
想接四顆燈泡
第一次：亮一顆
第二次：亮兩顆
第三次：亮三顆
第四次：全亮顆
------------------------------
拜託...頭快暈了....謝謝

2008-04-26 1:02 發佈

文章關鍵字電工師傅電子開關

jcyao

jcyao
個人積分：2420分
文章編號：5872272

2420分

2樓

2008-04-26 1:10

這種開關只能接三個迴路的開關
紅黑那邊的二條線是接AC110
另一邊的四條線，其中黑色是共線(其實和AC110那邊的黑色是同一條)，其它三條是三個迴路

所以是
第一階段：白(黑)
第二階段：橙(黑)
第三階段：白(黑)+黃(黑)
第四階段：橙(黑)+黃(黑)

沒辦法如你所寫接四個燈泡，每按一次就多亮一顆

espzion

espzion
個人積分：106分
文章編號：5872868

106分

3樓

2008-04-26 2:32

你應該找別種控制器才行
看他的說明應該就知道能不能完成你的需求了

chung221

chung221
個人積分：177分
文章編號：5872914

177分

樓主

2008-04-26 2:42

謝謝兩位大大

因為我有聽說可以接6顆8顆甚至10顆以上
可以任意變化~只是難度在於怎麼配線

woo1125

woo1125
個人積分：17分
文章編號：5873570

17分

5樓

2008-04-26 8:05

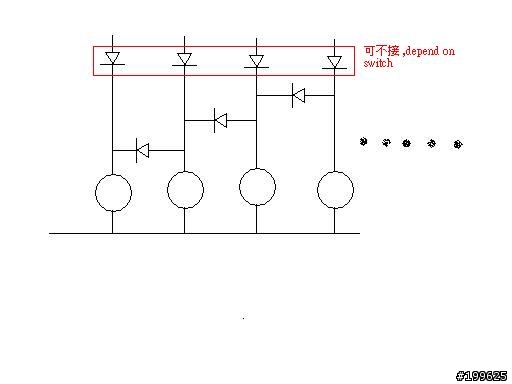

可以辦的到:
在燈泡的迴路中增加二極體,不過二極體要選用110V~240V且電流容量符合你燈泡的負載

不過以你的開關而言,沒有第四段可以亮四顆的(第四段應該是關閉電源),要找五段開關的(第五段為關閉)

autumnshe

autumnshe
個人積分：60分
文章編號：5873753

60分

6樓

2008-04-26 8:47

像這種電燈開關你要接的話，要注意
這種電子開關機本不是直接接AC110/220的，當然有的可以
所以你要注意一下，大多這種選擇開關都是當作小電壓觸控，利用他去觸控大電壓跑的方向
不過台灣水電都會直接接上去，所以接久了都會開關那邊容易燒掉或是氧化，大概幾年就會掛掉
還有，你接的時候要注意家中電力平衡，因為電燈算是較耗電壓的零件，如果他那回路太重話燈會一閃爍不停喔！！
以上是個人建議，參考看看

alanhg

alanhg
個人積分：5分
文章編號：11743064

5分

7樓

2009-05-02 21:48

今天也是剛把新家的燈具裝完，有點不習慣電子開關，切來切去麻煩，像廚房我就把電子開關拆掉，4顆直接全亮，現在比較煩的是吊扇下的燈具，是6+1的，他的切斷方式超不喜歡。
本來想也拆掉直接亮6顆，夜燈不裝，但老婆說想切換。
所以我想改成理想的如下：
1-------亮2顆
2-------亮4顆
3-------亮6顆
以上這樣循環，不知該如果接呢？

搶錢，搶糧，搶娘們......................喝了上路！！

alanhg

alanhg
個人積分：5分
文章編號：11756643

5分

8樓

2009-05-03 21:26

今天有去拆起來看，是4段的，請問有辦法改嗎？

搶錢，搶糧，搶娘們......................喝了上路！！

拉拉5646

拉拉5646
個人積分：116分
文章編號：13329942

116分

9樓

2009-07-16 9:29

alanhg wrote:
今天有去拆起來看，是...(恕刪)

哇都一年了!!!

去燈具行買一個 $_$

100
兩段, 三段, 四段喜歡的就帶回家
