PCB電容式觸控板,希望更改為永遠開啟

andychau99
個人積分：3分
文章編號：73697833

3分

樓主

2019-06-25 11:43

小弟因為工作需求,需要把觸控式(7段)的台燈改為永遠開啟.
本桌燈目前功能如下
1) 斷電後重開啟,會是在關閉(第一個燈亮)
2) 如果在關閉(第一個燈亮), 再觸控第一個燈, 就會回到上次點的亮度. (比如上次最後斷電前是第7段亮度, 這時就會恢復到第7段亮度)

小弟想每次開啟電源就直接到之前亮度.不是關燈.

這裡如果有學硬體的可以教一下小弟, 謝謝

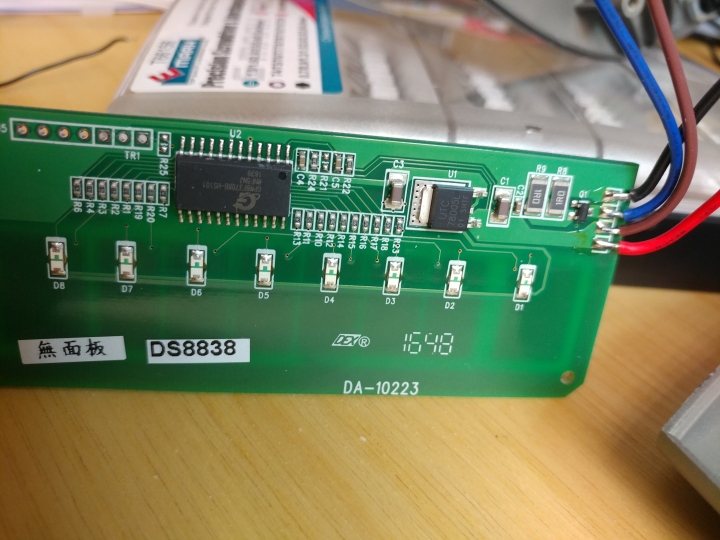

附上觸控面板PCB

PCB電容式觸控板,希望更改為永遠開啟

2019-06-25 11:43 發佈

文章關鍵字 PCB 電容觸控板

creamlemon

creamlemon
個人積分：1288分
文章編號：73698017

1288分

2樓

2019-06-25 11:53

andychau99 wrote:
小弟因為工作需求,...(恕刪)

學硬體 ?
你應該需要的是學軟體的幫你把那顆cap sense的IC重新program吧 ?

從硬體的角度 , 把那IC程式化設計成一power on reset就開始 sink電流 ( as before)
其實是不太好的設計

如果是客戶的要求請大膽說出 : 客官您腦抽了?

.........
實務上並非絕對不行
就讓幫你寫code的人做兩段式 power on reset的反應
第一段 IC接 LED接腳維持高阻抗來保護
停一秒後第二階段 code去state machine 抓上一次存檔的register 開始sink電流

喬大叔

喬大叔
個人積分：277413分
文章編號：73700269

277413分

3樓

2019-06-25 14:31

creamlemon wrote:
學硬體 ?
你應該需要的是學軟體的幫你把那顆cap sense的IC重新program吧 ?

您...好強...
竟然看得懂需求...

andychau99 wrote:
小弟想每次開啟電源就直接到之前亮度

每次開啟電源是指..."斷電後重開啟"嗎... 挖鼻孔

creamlemon

creamlemon
個人積分：1288分
文章編號：73700833

1288分

4樓

2019-06-25 15:12

喬大叔 wrote:
您...好強......(恕刪)

是的我猜他需要的應用應該是如此
十年前 cap sense剛開始普及或更早前的電組式觸控
譬如說咖啡機 , 點拉麵機等等
不論是出於暖開機或冷開機 ; 會需要開機後燈號留住上次斷電前的最後資訊

就很像樓主的公板一顆Cypress或其它廠商內含幾k ROM的觸控IC就搞定 touch 和亮燈
後來也是有類似追加需求需要冷暖重開機後能顯示上次的資訊

很有可能咖啡渣火鍋湯底甚或雨滴 short了其中一個燈號
於是整個系統就變成生死大輪迴
Short --> IC過熱過電保護 --> POR --> short --> .......

喬大叔

喬大叔
個人積分：277413分
文章編號：73701043

277413分

5樓

2019-06-25 15:27

creamlemon wrote:
會需要開機後燈號留住上次斷電前的最後資訊

色夫是猜斷電後再上電要記憶上一次的亮度...
但, 樓主所說的"開啟電源"...並不明確...
沒有提到斷電的部份...
所以...不敢下定論...
若是要記憶...
不知它的控制 IC 是否有內建的 EEPROM...
如果沒有...就要想辦法弄一個24C02上去了... 挖鼻孔

bernie_w39

bernie_w39
個人積分：13797分
文章編號：73701192

13797分

6樓

2019-06-25 15:37

喬大叔 wrote:
色夫是猜斷電後再上電...(恕刪)

樓主的意思，應該是原本的功能就已經有記憶了

第一個鍵應該是開關鍵，通電之後預設是關燈，如果直接按第一個鍵，就會回到上次亮燈時的亮度

他想要從硬體著手，通電之後，模擬第一個鍵被按下一次的狀態吧

喬大叔

喬大叔
個人積分：277413分
文章編號：73701251

277413分

7樓

2019-06-25 15:42

bernie_w39 wrote:
樓主的意思，應該是原本的功能就已經有記憶了

2...是接續 1 的??...
好吧...色夫中文真的不行...
以為 1. 是一個狀況...
2. 是一個狀況... 挖鼻孔

bernie_w39

bernie_w39
個人積分：13797分
文章編號：73701458

13797分

8樓

2019-06-25 15:55

喬大叔 wrote:
2...是接續 1 ...(恕刪)

你要先想他原本的產品，會有一種合理的操作模式，樓主的中文是有些不清不楚沒錯，但是搭配原本的操作來思考，比較能理解

原本的產品，是控制一個照明燈，但是產品的控制面板上，還有八個指示燈（此燈非彼燈）

指示燈亮在 P1 時，表示照明燈是熄滅的。剩下 P2 - P8 指示燈亮時，代表照明燈在七段亮度之一

所以可以想見，按 P2 - P8 是控制照明燈亮度，而按 P1 是關掉照明燈。但是 P1 還有一個外加功能，在照明燈關閉時，按下 P1 會直接回到前一次的亮度

然後再回到樓主描述，剛通電時，照明燈熄滅而 P1 指示燈會亮。此時只要按一下 P1 照明燈就可以回到之前的亮度

-----

其實樓主要做的，也許純椊用硬體也可以做的到

把 P1 電路加上一顆小電容後透過 NMOS 接地，另外用一顆類似 556 IC，在通電之後隔一下子，做一個單擊導通 NMOS

模擬人按了一下 P1，可以試試，只是很多零件數值得要用猜的

Probe00

Probe00
個人積分：1073分
文章編號：73701459

1073分

9樓

2019-06-25 15:55

andychau99 wrote:
小弟因為工作需求,...(恕刪)

好久沒看這樣的東西了,

小弟不太會寫軟體, 但是專題的工作是做系統整合,

要有這樣的功能不困難,

主要是在選擇要怎麼去作記憶,

1. 類似BIOS的記憶, 用ROM血入記憶規則, 存到RAM裡面,

每次開啟的時候, 就會讀取RAM記憶的參數, 然後開啟對應的亮度

2. 更"硬"的儲存, 有點像是PLC的概念, 在每個燈/亮度上掛電容或是儲存元件, 一樣要附掛小電池在斷電的時候維持,

每次調整亮度的時候就會被記憶起來, 當按下關閉電源的時候記錄上一次的狀態, 下次上電的時候去依照紀錄的狀態導通,

每次更改亮度就要清空記錄的狀態, 然後重新設定記錄, 這樣的設計就可以不靠韌體去作

3. 更高階就是冷氣遙控器了, 不贅述...

喬大叔

喬大叔
個人積分：277413分
文章編號：73701692

277413分

10樓

2019-06-25 16:12

bernie_w39 wrote:
你要先想他原本的產...(恕刪)

有沒有可能斷電就沒記憶了... 挖鼻孔
