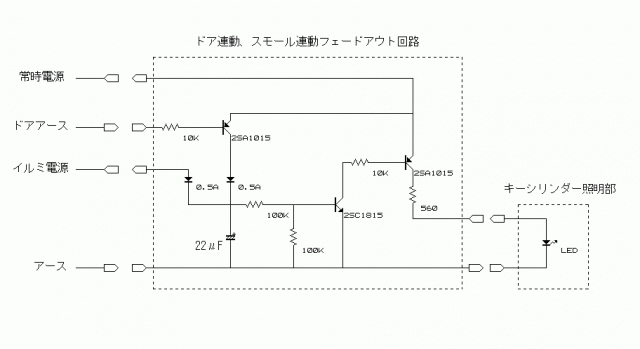

電路圖

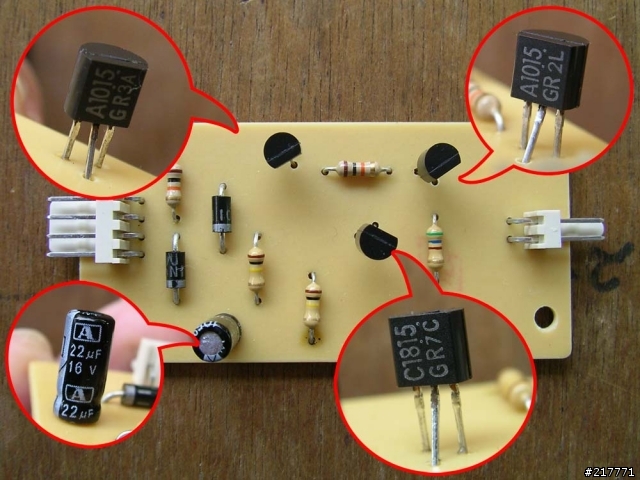

正面

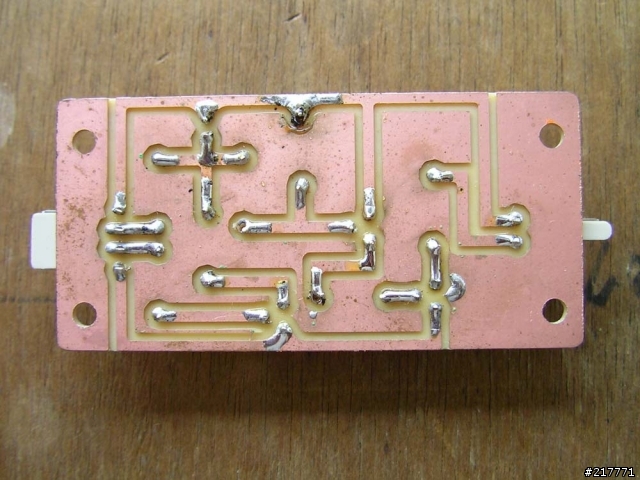

反面

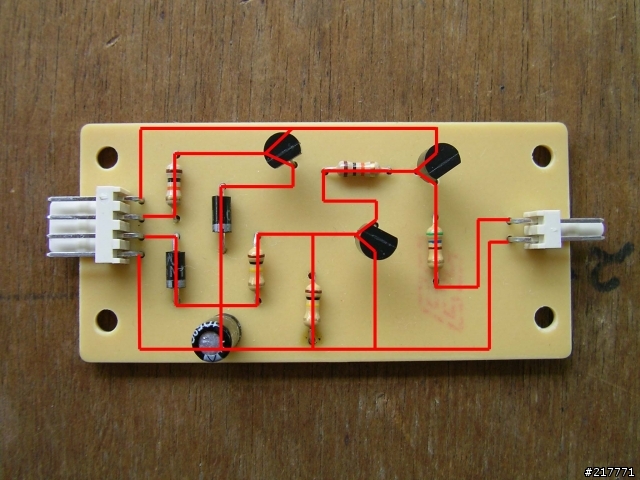

背面線路圖
小弟日前在日本網站看到有人DIY延遲照明,便按照網頁中的電路圖去買電子零件回來自己焊,但是焊好後卻無作動,希望請01懂電子的前輩指點一下,到底是哪裏出問題了,謝謝!!
電路圖
正面
反面
背面線路圖
電路圖
正面
反面
背面線路圖
小弟看了一下下，發現超出小弟智商許多，所以只能一點點經驗給您參考：
第二隻腳的 1015，應該是加上一個負電壓做為參考值，當第三隻腳所慢慢輸入的電壓值大於或等於參考值時，使 22uF 的電容充電完成而導通，完成延遲照明的功能。
所以除了第一及與第四腳位為電源外，需另外加入一組電源作為比較用。因為沒有其他文件或是電路圖可以看，所以不知道輸入的值應該為多少，不過可以查一下 1015 電晶體的工作電壓。
另外，0.5 A 那兩顆二極體，建議改為 IN4148，像那種 IN4001 的二極體並不適合作為訊號調整比較使用。
從學校畢業後，已經沒有這樣玩過了，現在工作上一切以速度為考量，用線黏一黏、能動就可以了，哪有時間洗板子！
2/10 - 長腿秀英的生日！ 9/22 - 舞后孝淵生日！
我把電路圖摽註上電晶體的腳位 (C,B,E 三根腳):
(順便加註一些標示)
Q1= 2SA1015
Q2= 2SC1815
Q3= 2SA1015
電晶體實體腳位如下圖時: (對於日本電晶體 (2Sxxxx 編號) 面對文字面,. 由左至右是 ECB)

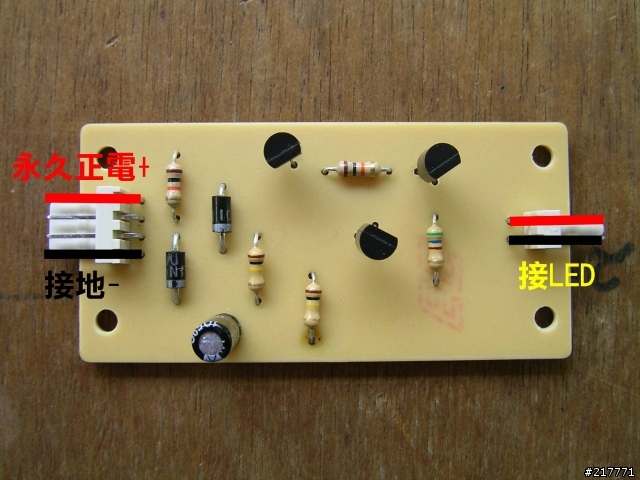

IN1 接正電源, GND 接負端. IN2 和 IN3 可以先空接.
加上電源後, 可以試著把 Q2 的 C 和 E 兩根腳短路 (可以用鑷子去短路).
LED 必須要會亮.
如果會亮, 就把短路去除 (移開鑷子).
把 IN2 端點接到 GND, LED 也必須會亮.
再把 IN2 空接 (不要接到 GND), LED 仍會亮著, 然後逐漸暗滅. 這就正確了.
IN3 可以不管它, 一直都空接. 你應該用不到.
希望有幫助. Good lucky !
--
The same lotus of our clime blooms here......
yunnlai wrote:
把 IN2 端點接到 GND, LED 也必須會亮.
再把 IN2 空接 (不要接到 GND), LED 仍會亮著, 然後逐漸暗滅. 這就正確了.
這個電路有一個 bug.
Q1 的 C 或 E 腳都沒有接電阻, 所以照我寫的去試的話, 試過很多次後, Q1 可能會燒掉.
假設 22uF 電容沒電 , IN2 接 GND 時, Q1 會導通. IN1 的電壓經由 Q1-E 到 Q1-C 對
22uF 充電. 此時的瞬間電流很大 (理論上是無限大), 總之會超過 Q1 的耐電流值 (150mA).
也因此 (很大的電流) 22uF 很快就會充高電壓.
隨著 22uF 電壓升高, Q1 CE 間流過的電流就逐漸減小.
所以不會一次定生死, 而是要很多很多次後 (就是流過很多次的瞬間電流), Q1 才會逐漸地被燒掉.
總之就是未來的某一天, 沒辦法推算.
解這個 bug 的方法: 在 Q1 E 腳串一個 70~100 歐姆電阻, 再接到 IN1 (等同 Q3 的 E 腳).
(是以供應電壓 12V 推算, 得出 73 歐姆. 這附近的歐姆值都可以用.)
假如手上沒有這附近的電阻, 就先不管它, Q1 也不會馬上燒掉. 日後買到了電阻再補上.
--
