隔行如隔山，完全看不懂電路圖，
有稍微 Google 一下，還是不懂，
好像簡單到沒有人會去畫真正實體的圖

厚臉皮上來問一下，S8050 電晶體要怎麼接線
請好心的網友幫忙畫一下，
感謝您，也祝您有美好的一天

門外漢的感應燈實驗

2018-10-02 21:51 發佈

文章關鍵字門外漢感應燈實驗

寂寞的陸仁賈

寂寞的陸仁賈
個人積分：25474分
文章編號：70346995

25474分

2樓

2018-10-02 22:29

hp1688a wrote:
隔行如隔山，完全看不...(恕刪)

你會用三用電表嗎？
不會的話去搜尋這顆npn電晶體TO-92封裝的datasheet ，它會跟你講E,B,C是哪三隻腳！

hp1688a

hp1688a
個人積分：61分
文章編號：70347213

61分

樓主

2018-10-02 22:45

寂寞的陸仁賈 wrote:
你會用三用電表嗎？...(恕刪)

不好意思，照相機不夠好，照不清楚

您是說 E C B 這三隻腳嗎?

上面有寫，但不知道如何連接線路

感謝您，祝您有美好的夜晚

寂寞的陸仁賈

寂寞的陸仁賈
個人積分：25474分
文章編號：70347292

25474分

4樓

2018-10-02 22:52

hp1688a wrote:
不好意思，照相機不夠...(恕刪)

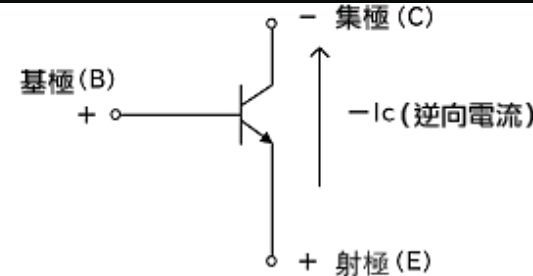

你連電路符號都看不懂嗎？

hp1688a

hp1688a
個人積分：61分
文章編號：70347781

61分

樓主

2018-10-02 23:39

寂寞的陸仁賈 wrote:
你連電路符號都看不...(恕刪)

汗顏，真的看不懂

請問是這樣接線嗎?

感謝您

mcu_master

mcu_master
個人積分：160分
文章編號：70348489

160分

6樓

2018-10-03 1:09

hp1688a wrote:
隔行如隔山，完全看...(恕刪)

看了好久還以為那顆銀色的是雷管呢！

模組既然買了，為何還要接那顆S8050電晶體？

繼電器模組不是已經包含驅動晶體兼隔離作用，
除非要做訊號反向，否則真的是脫褲子放屁一樣。。。

mcu_master

mcu_master
個人積分：160分
文章編號：70348649

160分

7樓

2018-10-03 1:40

如果你的紅外線模組適用電壓是3~5V
只要兩個模組直接接線就可以動作了
繼電器模組有一個跳pin應該是驅動訊號的正反相選擇

那顆S8050拿去丟掉

沒了，就這麼簡單。。。

hp1688a

hp1688a
個人積分：61分
文章編號：70361257

61分

樓主

2018-10-04 0:16

mcu_master wrote:
那顆S8050拿去丟掉...(恕刪)

感謝 mcu master 大指導，小弟原本也這麼以為，

沒有 s8050 剛開始可以用，多感應幾次就精神錯亂了，會一直亂閃

我問淘寶賣家，他要我加 s8050，所以......

再次感謝，祝您有美好的一天
