[已解決]請問一個電路設計,請高手協助

maru13

maru13
個人積分：484分
文章編號：57606858

484分

樓主

2015-09-27 9:49

要設計一組LED並聯電路圖,

手上有1個變壓器 5V,3A,15W

風扇 DC5V,0.09A

LED 14顆,35mA,超強白光, V?,W?

電路圖要如何設計...謝謝

[已解決]請問一個電路設計,請高手協助

==============================

mcu_master wrote:
所需的公式請參閱2樓...(恕刪)

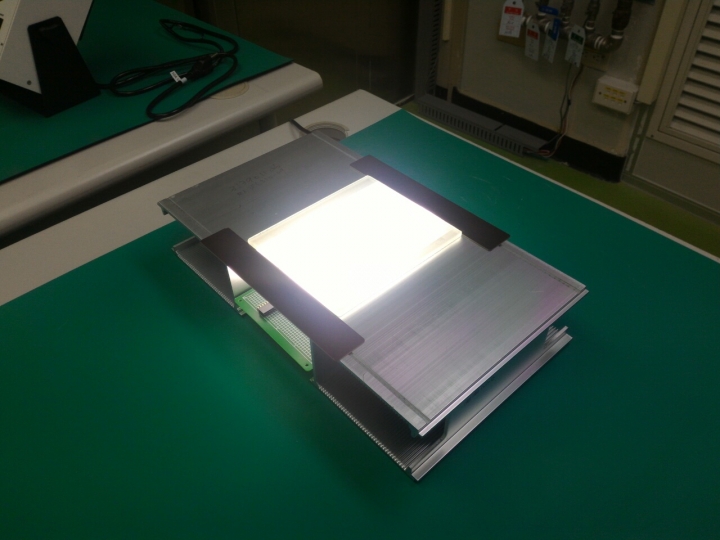

真的非常感謝所有人幫忙，小弟已完成囉！！

[已解決]請問一個電路設計,請高手協助

2015-09-27 9:49 發佈

文章關鍵字電路設計高手協助

mcu_master

mcu_master
個人積分：160分
文章編號：57607201

160分

2樓

2015-09-27 10:37

maru13 wrote:
要設計一組LED並...(恕刪)

要先知道LED的Vf電壓才能算出限流電阻R的值。

假設 Vf=3.4V
則 (5-3.4)/R=0.035
求得的R值就是每顆LED所串聯的限流電阻了。

接下來再算出R所需承受的功率大小，
P=I^2*R=0.035*0.035*R

完工...

寂寞的陸仁賈

寂寞的陸仁賈
個人積分：25374分
文章編號：57607381

25374分

3樓

2015-09-27 10:59

maru13 wrote:
要設計一組LED並...(恕刪)

LED的限流電阻就用330Ω，其它就沒什麼了！
要精確就去翻書找LED 的資料。
該不會是學校作業吧？

obamabam99

obamabam99
個人積分：0分
文章編號：57607652

0分

4樓

2015-09-27 11:31

不過設計出來要找個合適的盒子來裝才食用呀

maru13

maru13
個人積分：484分
文章編號：57607726

484分

樓主

2015-09-27 11:43

感謝大家，不是學校作業啦，
是公司要用的，已經有做一組了，但總覺得太熱，
，想加個風扇，原本那組是3v3a,但因為風扇是5v的，
所以這次買了5v3a 的

maru13

maru13
個人積分：484分
文章編號：57610625

484分

樓主

2015-09-27 18:59

可能是我表達不清楚，我是變壓器出來後串聯接風扇，再並聯14顆led，但不會算電阻的阻值，畢竟不是學電子的，真的很感謝大家幫忙

mcu_master

mcu_master
個人積分：160分
文章編號：57611084

160分

7樓

2015-09-27 20:10

maru13 wrote:
可能是我表達不清楚...(恕刪)

47歐姆、1/4W。

PS: 每顆LED都要接一顆限流電阻。

mcu_master

mcu_master
個人積分：160分
文章編號：57611105

160分

8樓

2015-09-27 20:12

maru13 wrote:
感謝大家，不是學校...(恕刪)

圖片那種LED應該是要用「鋁基板」做散熱，怎麼會用電扇呢？

maru13

maru13
個人積分：484分
文章編號：57612111

484分

樓主

2015-09-27 22:15

mcu_master wrote:
47歐姆、1/4W。...(恕刪)

感謝，所以我變壓器出來並聯14顆led加限流電阻，那風扇要接在哪呢？

kts

kts
個人積分：91分
文章編號：57612257

91分

10樓

2015-09-27 22:29

maru13 wrote:
.那風扇要接在哪呢？.(恕刪)

你就並接5V電源呀,注意極性!
