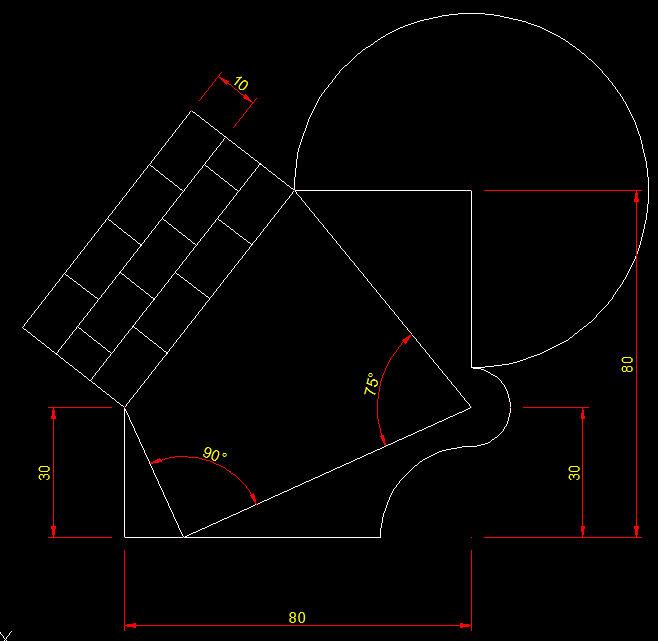

下圖有個幾何圖形,我不知道怎麼怎麼與圖相同的角度?
請Cad大大們幫忙解下
請cad的高手們幫我解題下

2015-06-17 22:27 發佈

文章關鍵字 CAD 高手們

靠邊停

靠邊停
個人積分：1152分
文章編號：56275131

1152分

2樓

2015-06-17 22:33

Dream Man wrote:下圖有個幾何圖形,我不知道怎麼怎麼與圖相...(恕刪)

先按旋轉

然後參考值設為r

以底點為基準點

將滑鼠按下

然後拖曳至參考點

然後放開滑鼠

完成

ps:我不是高手

下次再這樣稱呼

就不教你了喔

瞳顏無忌

瞳顏無忌
個人積分：50335分
文章編號：56275370

50335分

3樓

2015-06-17 22:53

靠邊停 wrote:
先按旋轉然
後參考值設為r
以底點為基準點
將滑鼠按下
然後拖曳至參考點
然後放開滑鼠
完成
ps:我不是高手
下次再這樣稱呼
就不教你了喔...(恕刪)

一整個看不懂。

盲目崇拜中....(*❤︶❤*)

就喜歡你看不慣我，又幹不掉我的樣子。

01小十字

01小十字
個人積分：1740分
文章編號：56275410

1740分

4樓

2015-06-17 22:55

靠邊停 wrote:
先按旋轉
然後參考值...(恕刪)

有神

跪下參拜

布丁伯爵

布丁伯爵
個人積分：33分
文章編號：56279016

33分

5樓

2015-06-18 9:33

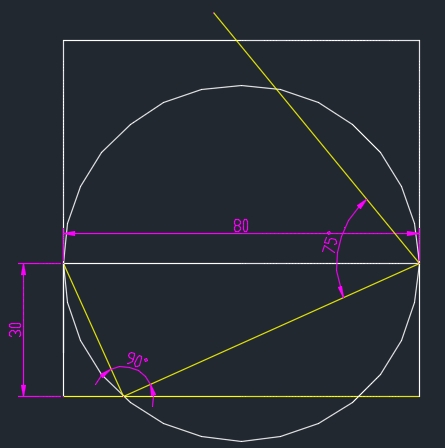

此題的重點在於如何把90°給畫出來

先畫一條80的線，畫一個圓，以此線中心點為圓心，端點為終點

再將80的線往下偏移複製30，即可和圓得出一個交點

再以此交點畫線於80的線上，就可畫出90°的直角

詳如下圖

接下來就簡單了，75° → 右邊的三個圓 → 左上方的磚塊

即可畫出下圖

katsumi

katsumi
個人積分：624分
文章編號：56279185

624分

6樓

2015-06-18 9:42

Dream Man wrote:
下圖有個幾何圖形,...(恕刪)

哼～我也會，還更簡單

先按PrintScreen
然後再按Ctrl-V

搞定～收工 ^++^

(被踢到天邊了～）

tank_li

tank_li
個人積分：167分
文章編號：56282339

167分

7樓

2015-06-18 12:44

畫出第一張圖中的直角三角形是一個幾何原理：泰勒斯定理

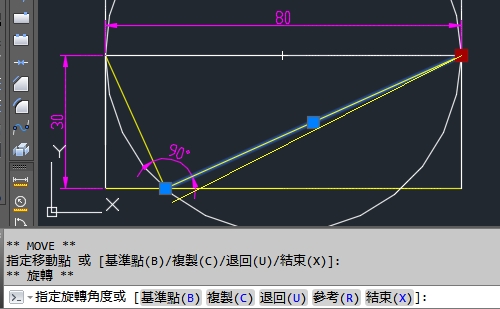

畫出來後，針對長邊的右端點作“掣點作圖”動作，點擊藍點後變成棕色，按空白鍵或是ENTER鍵，直到命令提示列出現：**旋轉**的功能，如下圖：

因為是要複製長邊，並順時鍾旋轉75度，所以按C→空白或ENTER→-75(順時鍾是給負值，75則是以長邊為基線轉75度)→空白或ENTER即完成下圖

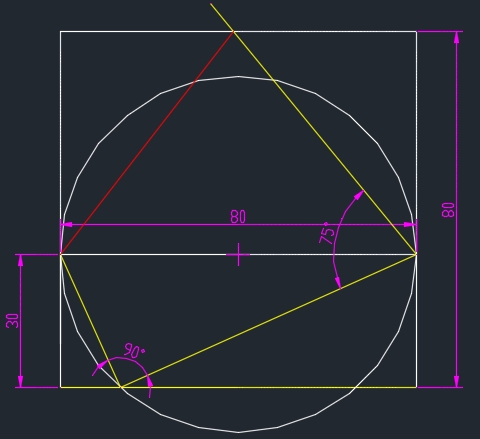

補上紅色線段，完成中間的四邊形成下圖。

剩下的，應該就很簡單了~~~

Forever 熊熊

Forever 熊熊
個人積分：524分
文章編號：56282746

524分

8樓

2015-06-18 13:11

Dream Man wrote:
下圖有個幾何圖形,我...(恕刪)

好懷念，3年沒接觸cad了

想想當年在畫無聊的工件圖....

閒暇時歡迎來坐坐...(￣﹏￣) http://ppt.cc/e60i0

水無痕0805

水無痕0805
個人積分：21分
文章編號：56283400

21分

9樓

2015-06-18 13:52

tank_li wrote:
畫出第一張圖中的直角三角形是一個幾何原理：泰勒斯定理...(恕刪)

這也能扯出專業術語

大大一定是神

趕快拜一下

orz

想念一個人，需要衝動的感覺 ,接近一個人，需要滿懷的誠意

tank_li

tank_li
個人積分：167分
文章編號：56283560

167分

10樓

2015-06-18 14:03

水無痕0805 wrote:
這也能扯出專業術...(恕刪)

我是用幾個關鍵字給“GOOGLE大神”幫忙解讀一下~~~
最後縮小範圍~~找到WIKI的百科說明~~~

所以...神的不是我，是GOOGLE跟WIKI...
