關於示波器勾測電流

一杯綠茶

一杯綠茶
個人積分：64分
文章編號：54817045

64分

樓主

2015-03-11 13:34

請問站上相關專業的前輩
我用示波器要勾測電流與相關數據
如圖示
關於示波器勾測電流

其中頻率的部分是正確的
電流的部分小弟不是很確定要看哪一個(線電流)
峰對峰？
還是RMS？
或是有其他項目才是正確的？

求解答..謝謝。

2015-03-11 13:34 發佈

文章關鍵字示波器電流

異鄉苦工

異鄉苦工
個人積分：131分
文章編號：54817193

131分

2樓

2015-03-11 13:43

一杯綠茶 wrote:
請問站上相關專業的...(恕刪)

有接上current prob?
看起來不像有耶

zakky

zakky
個人積分：42分
文章編號：54817390

42分

3樓

2015-03-11 13:56

交流電的話不是都講RMS值嗎？

一杯綠茶 wrote:
請問站上相關專業的...(恕刪)

一杯綠茶

一杯綠茶
個人積分：64分
文章編號：54817556

64分

樓主

2015-03-11 14:07

異鄉苦工 wrote:
有接上current...(恕刪)

異鄉大大您好

請問current prob這是什麼？
很抱歉.我對這方面不是那麽懂
再請異鄉大指點
謝謝

大家好

異鄉苦工

異鄉苦工
個人積分：131分
文章編號：54817859

131分

5樓

2015-03-11 14:25

一杯綠茶 wrote:
請問current prob這是什麼？

你是直接在一個訊號點上焊一條線
勾出來看訊號?
如果是這樣應該看不到電流

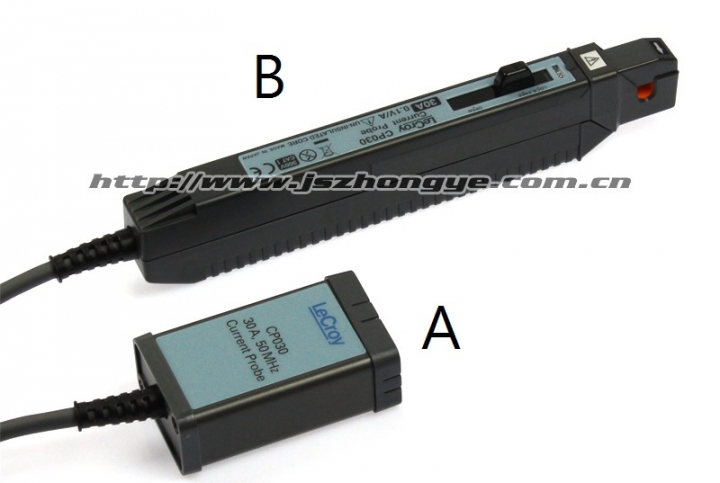

要看電流應該是要用電流計的
A是接在示波器上
再把你想量電流的線路套入B內

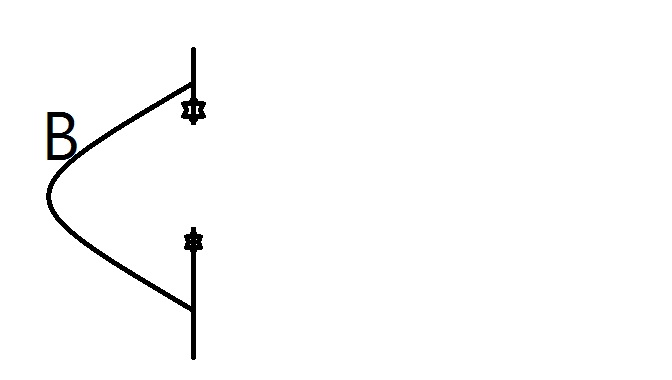

如果是PCB板上的話
可能就需要把原線路割斷
兩端另外用一條線連接著
不過你是在量什麼
搞不好跟我量的完全不一樣

wul0302

wul0302
個人積分：1分
文章編號：54818075

1分

6樓

2015-03-11 14:39

異鄉苦工 wrote:
你是直接在一個訊號...(恕刪)

prob or probe?

異鄉苦工

異鄉苦工
個人積分：131分
文章編號：54818212

131分

7樓

2015-03-11 14:46

wul0302 wrote:
prob or probe...(恕刪)

哈隨便啦
聽得懂的人就知道是什麼

JH Master

JH Master
個人積分：47分
文章編號：54818280

47分

8樓

2015-03-11 14:50

我記得沒錯的話示波器是沒辦法量測電流只能量測電壓
電流的量測一般還是使用電表或是量測電壓後再用電阻去推算
如果有錯誤再麻煩各位先進解答

yjiunkao

現在的示波器已能用scope專用勾錶測電流了

2021-07-10 12:26

bernie_w39

bernie_w39
個人積分：13797分
文章編號：54818382

13797分

9樓

2015-03-11 14:56

JH Master wrote:
我記得沒錯的話示波器...(恕刪)

你如果用示波器原本附的電壓探棒，是不能測電流的。

但是可以換用電流探棒，就可以量測電流了。

不過有時接線要改，必需讓電流線經過電流探棒才量的到。

電流探棒是用電的磁效應去測，所以要整個環繞在電流線上。

mcu_master

mcu_master
個人積分：160分
文章編號：54818577

160分

10樓

2015-03-11 15:06

5樓是正解。

示波器是可以量電流的，要接電流探測棒。

量到的電流波形要看做什麼用而定，到底是要做元件耐流？或是其它用途？
這就要看設計者的目的了。

樓主到底要做啥用途？沒人知道...
