小弟也是顧問公司滴⋯
目前邁入第八年
lt5114 wrote:
小弟最近進入機電顧問此類的公司
因為過去從未接觸過 甚至學校所學都還給老師了
所以非常迷茫的只能惡補
以下是我已經找過答案(問公司 或找資料)
所整理出來比較無法理解的幾個問題
我知道版上有關電 有很多神人在
可以的話撥一下時間教教我這初新者吧
感謝!!
1.如何解釋過電流電譯、延時電流電譯
小弟初步了解到3向CO保護 可使斷路器 斷開(如VCB)
但總是對REALY上面的設定感到非常模糊
如 50I>> 51/L(t) 51/T(I)
怎麼用最簡單的方式或公式讓幾乎是高壓初新者
理解他的作用與內容呢
2.電壓不穩
小弟這個月跑客戶檢查下來
發現有少許客戶有 電壓不穩情形
如 三相電壓為 RS 230V ST220V RT 230V
問師傅或是自己理解 都會覺得是 吃孤相 或欠相
也有遇過 高壓客戶 (11.4KV > TR > MP 380V) (以確認TR沒問題)
量測MP盤時 有少許時間突然電壓升高 ( 三相均為420V 左右導致機台燒毀)
問師傅的解釋是有可能他是台電此段的高壓終端的影響
以上 我想知道的是
我如何判斷 為何電壓會如此浮漂 (為何導致三相不平均)
還有 如果有一相電壓偏低 是否會導致電流偏大而燒毀機台呢
3.電容器
電容器與KVAR的關係 到底要怎麼解釋呢
例如有間客戶 最大需量為100 功率因數為90%
如果要改善為100% 我要用何種方式計算出他所需的電容器大小呢
以我淺見的理解 常看到客戶的數位式電表
有些會顯示KW(如目測為60KW) 請問我如何以60KW計算出最大需量呢
是否為60KW X PF(功率因數) 呢
4.高壓端子接頭

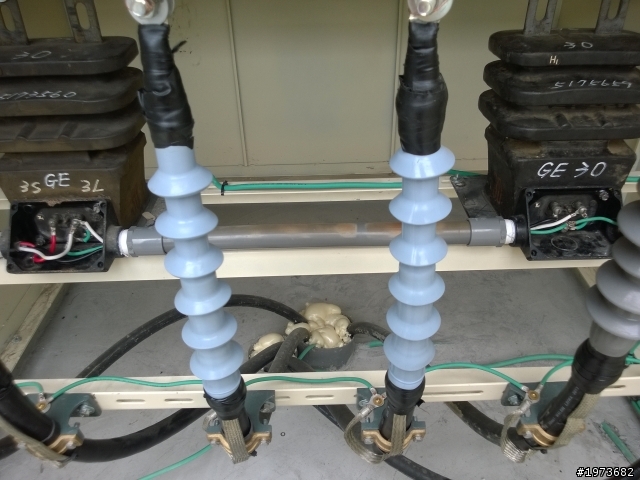

施工時 第一次碰到施作(公司稱處理頭) 就是一圈一圈的
請問如果施作水準差的話 會影響到他的功能嗎
他的功能又是什麼呢? 為何接地後處理頭後端的線路就不帶電了呢
還有為什麼接地的話只要接一次側或二次側就有效果了...(恕刪)
...(恕刪)小弟也是顧問公司滴⋯
目前邁入第八年
你的問題真要回答的話，要打一大堆字
一言以敝之⋯就是經驗
小弟也是顧
lt5114 wrote:
1.如何解釋過電流電譯、延時電流電譯
小弟初步了解到3向CO保護 可使斷路器 斷開(如VCB)
但總是對REALY上面的設定感到非常模糊
如 50I>> 51/L(t) 51/T(I)
怎麼用最簡單的方式或公式讓幾乎是高壓初新者
理解他的作用與內容呢...(恕刪)
50P是瞬時過電流
假設電驛引進的CT比為600/5 120:1
為 二次側電流為1A時 一次側電流為120A
50P設為50A時
則一次側實際故障電流約為6000A
當三相中出現故障電流大於6000A時 則電驛動作 跳脫相對應的CB
51P是延時過電流
一般設的值會小於50很多
要計算它的動作時間
則要有它的保護曲線和設定參數
如下面的U3曲線
電驛設定值
51P為4A
TD為1.7
圖中最下面的紅框就是51P的MULTIPLES OF PICKUPPL值
右上角的紅框 則是TIME DIAL (1.7)
當出現四倍的相間故障電流(4A*4=16A)
左上角的紅框就是根據圖面跑數據後的跳脫時間
約在0.603秒
簡單的說 當三相中出現大於16A的故障電流 (換算一次側是1920A)
且持續出現超過0.603秒 則電驛動作 跳脫相對應的CB
若出現20倍的相間故障電流80A (換算一次側是9600A)
下面的綠框 是20倍的位置
往上拉到對應的位置 (右上的綠框)
得到時間為0.18秒
簡單的說 當出現20倍故障電流
且 持續超過0.18秒 則電驛動作 跳脫相對應的CB
(但 實際上50P會搶先動作....)
瞬時的部份比較沒問題 換算CT就知道外部故障電流多少 就會TRIP
延時的部份就要看你這顆IED的手冊才會清楚 你的設定值在多少故障電流產生時 會TRIP
比較細的部份 問一下公司的前輩 或是 找IED手冊來翻 相信會對你有幫助...
其它幾個問題 我就不懂了 XD
因高壓高斷路器(CB)(VCB.GCB.OCB)等
不同於低壓斷路器(NFB)有跳脫AT的作用
故需要基本的CO+LCO
過電流電驛只是基本的電驛來幫助CB跳脫
也就可以看做是是幫CB做跳脫電流的設定
第2個問題
請先考慮此電源的一次側所來的變壓器電壓等即為何?
一般來說如果是自設變電站也就是高壓變電站
你在做巡檢或保養的時候因該看的到變壓器二次電壓
的TAP確認一下再多少電壓的地方
如如你所說都沒問題
請去確認有無瞬間啟動大電流的負載如 電梯 馬達 空壓機 冰機
因為沒有看現場不太清楚狀況有的還是要看一下
有的時候是因為N相沒處理好
第3個問題
請上網或打電話給你的電容器協力廠商說你要功率因數改善表
拿到後請練習一下基本電學因該就會了
第4個問題
你PO的叫做電纜終端處理頭
你的叫做預張式 預撐式 或冷縮式
泛指你所PO的
它的作用就是讓高壓電纜線三條可以穿過同一只管子
也就是說在電纜終端處理頭後你用高壓檢電筆驗電
是不會叫的 所以你一但施作失敗 短時間看不出來
耐壓測試也不一定會出來絕不不良
需要用局部放電來做測試
關於接地遮蔽軟銅帶在一條電纜中若兩端都接地
則會有銅帶環流讓電纜發熱
還有其他功用不累敘了
如有錯誤請指正 感謝
