不知發在這兒是否適當.....
若是不適合大加就當成沒這篇吧!!!!!!
因為工作需要......
我想把三菱PLC輸出的DC24V轉成DC5V輸出.........
目前查了一下......
穩壓IC可以達到這功能.....
但是發熱問題......
建議先轉成12V再轉5V.....
比較好......
我會想要轉成5V是因為要測試的物件有位置偵測的光遮斷器........
光遮斷器的接收端會偕出一個HIGH/LOW的訊號到PLC的輸入端當成確認訊號........
原本我有一組PLC...
是吃DC24V....
我的配線是使用一個DC POWER SUPPLY....
該DC POWER SUPPLY同時有DC24V以及DC5V的輸出......
當我DC24V給PLC用....DC5V給光遮斷器用.....
光遮斷器的COM HIGH訊號可以給PLC的輸入點接收......
這我解釋成共同迴路(不確定是不是能用這說詞@@!!!)....
所以PLC認識光遮斷器的HIGH/LOW訊號
可是新的PLC是吃AC110
也一樣有DC24V輸出.....(我想應該是PLC內部有DC POWER SUPPLY的設計)...
另外接一個DC5V的DC POWER SUPPLY...
這DC5V接到光遮斷器的COM PLC就不認識了@@!!!!!!
我認為這不是共同迴路的原因@@!!!!!!
所以我現在的想法就是把PLC輸出的DC24V降成DV5V來給光遮斷器用.....
想歸想...我是讀機械的....
對這電路完全是丈二金剛....摸不著頭腦@@!!!!
所以只好到這裡請高手指教了@@!!!!!!!
oyc4388 wrote:
+1把地接在一起應該...(恕刪)
光遮斷器 = photo couple ..
用在 power 內的是 pc817 類 這類是 隔離用 ,
另一類是 有缺口如 mouse 內判斷 光柵 現在光學滑鼠就沒有這類 .
photo couple 電流不大 , 你可以直接 ac110v => bridge (橋式) 或直接 diode 半波
+ 電容後給 5v zener diode , 就有 dc 5v了 ..
或是直接 dc 24 v 去分壓 , 因為說真你的 photo couple耗電不多下可如此用 .
photo couple 一組沒多大電流 吧 , 一般不是都 ma內 .
當然24 轉5v 最簡單, 不過跨壓19v 如果只ma 才 < 100mw 內 ,
IC 不會熱 .
還是你有很多 photo couple ..
封神 wrote:
我會想要轉成5V是因為要測試的物件有位置偵測的光遮斷器........
光遮斷器的接收端會偕出一個HIGH/LOW的訊號到PLC的輸入端當成確認訊號........
chung_wei wrote:
原來的5V可用，現在改不同power supply的5V就不能用
那可能是兩邊power supply的0V沒接在一起吧
chung_wei大的方法應是正解。
要有相同參考電位，光遮斷器的接收端的輸出對PLC才有意義。
將新買的24V與5V電源的低電壓端接在一起應可解決。
如果你用DC-DC converter從24V得到5V，
低電壓端還是得接在一起，
因為很多DC-DC converter的兩側是隔離的。
封神 wrote:
也一樣有DC24V輸出.....(我想應該是PLC內部有DC POWER SUPPLY的設計)...
另外接一個DC5V的DC POWER SUPPLY...
這DC5V接到光遮斷器的COM PLC就不認識了@@!!!!!!
我認為這不是共同迴路的原因@@!!!!!!...(恕刪)
你的意思是:
另外用一個 DC 5V 的 power supply 接到光遮斷器,
然後PLC就無法認到光遮斷器的COM腳位,是嗎?
這應該是前面網友說的,沒有共同的接地,所以訊號準位才會無法被PLC正確辨認到.
不知道你電路怎麼配的,如果能提供的話,可以更正確的幫你看原因.

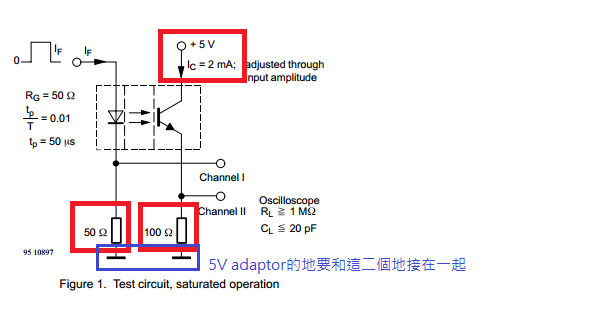

下圖是我隨便找一個光遮斷器的範例圖.
這類元件要小心,如果直接強灌DC 5V進去,有可能會讓元件燒毀.
最好看一下元件的規格書,避免短時間用沒事,長時間下來就燒掉了.
補充:
24V DC其實還是可以拿來接光遮斷器的,但不能直接接,
要根據規格書去計算限流電阻.
