有一個關於偏心輪的機構問題想請教各位

偏心輪直徑:86mm

軸承直徑:42mm

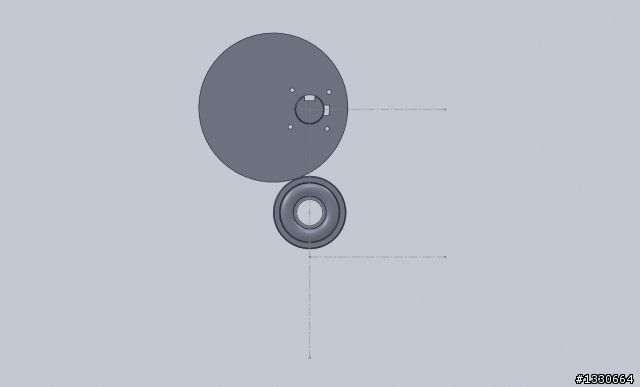

圖1為0°時，軸承位置不動。
4/27補充尺寸請問01朋友~~關於偏心輪公式問題

4/27補充尺寸請問01朋友~~關於偏心輪公式問題

圖2為順時針旋轉46°時，軸承上移了8.22mm
4/27補充尺寸請問01朋友~~關於偏心輪公式問題

4/27補充尺寸請問01朋友~~關於偏心輪公式問題

180°為極限時，為最高位置，軸承上升了42mm

想請問要用什麼公式去計算，

當我要使軸承往上或者往下移動1mm，

當我在1°位置，我需要走幾度才會讓軸承跑1條

當我在80°位置，我需要走幾度才會讓軸承跑1條？

我是做機構設計的工作，

跟程式人員溝通時，

遇到的難題～～

01很多深藏不露的高手，

來這邊問看看，謝謝～～

---------------------

補充:偏心輪偏心距離為21mm

漏掉了 sorry~~

2010-04-26 17:30 發佈

文章關鍵字尺寸偏心輪公式問題朋友 4/27 01

立可白
個人積分：108分
文章編號：19079972

108分

2樓

2010-04-26 17:47

fortumakimo wrote:
有一個關於偏心輪的機...(恕刪)

嗯~你這個問題.
問的很好~

VincentLu1021
個人積分：758分
文章編號：19082736

758分

3樓

2010-04-26 20:07

好歹給個偏心輪的尺寸, 不然就要用算的, 很麻煩.

SUPER BIKE MEN
個人積分：50分
文章編號：19082895

50分

4樓

2010-04-26 20:16

立可白 wrote:
嗯~你這個問題.
問的很好~...(恕刪)

我也覺得問的不錯

^++^

不好的照片就像一整段話；好照片則像一個句子；最棒的照片則像個詞兒

fortumakimo
個人積分：5分
文章編號：19093294

5分

樓主

2010-04-27 8:38

VincentLu1021 wrote:
好歹給個偏心輪的尺寸...(恕刪)

偏心輪尺寸已經有給了

蠟筆小郭
個人積分：13分
文章編號：19093612

13分

6樓

2010-04-27 9:01

fortumakimo wrote:
有一個關於偏心輪的機...(恕刪)

問題單純化,把圓周長拉成直線,跑直角就是1/4長度,依此下去推算

fortumakimo
個人積分：5分
文章編號：19093957

5分

樓主

2010-04-27 9:20

蠟筆小郭 wrote:

問題單純化,...(恕刪)

這位大大，小弟聽不懂你提出的，能更詳細說明嗎？

我是用SW模擬，軸承上下跑的位置我可以計算出來，

但是要怎麼讓程式人員寫進PLC，

要用什麼公式？

google一下參考別人寫的東西，

不過還是沒辦法解決。

VincentLu1021
個人積分：758分
文章編號：19100395

758分

8樓

2010-04-27 13:34

請將偏心旋轉軸中心點至徧心輪的中心點距離給定,
才能計算, 不然會很難算.

VincentLu1021
個人積分：758分
文章編號：19115236

758分

9樓

2010-04-27 23:58

放棄了... 因為真的很難算, 兩圓相切的點會隨著角度而不一樣, 間接也影響到位移.
所以不是一個簡單的公式...

若要精準定位, 請在小輪軸上加光學尺,

若只是大概,則請用查表法.

建個 36 點的資料來查表, 兩點之間用線性補償, (也可用曲線補償)

ryan1739

ryan1739
個人積分：0分
文章編號：19115569

0分

10樓

2010-04-28 0:10

設計成凸輪比較適合你的要求.
