求懂電路製程的大大幫忙

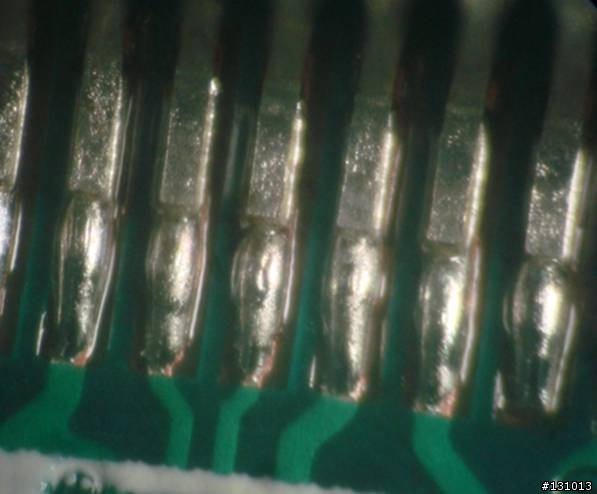

請教個位學有專精的大大可否幫我看一下會造成如此焊點是什麼原因 ?? PCB 板的問題嗎 ??
求懂電路製程的大大幫忙
2009-07-06 15:46 發佈
文章關鍵字 大大 電路製程
ncraft wrote:
請教個位學有專精的大...(恕刪)

你的問題到底在哪?是銹跡還是焊錫的模樣
人都有兩面 笑臉下面藏著惡魔 只是一瞬間的愛也會轉換成怨恨 怨恨最終會使這個世界血流成海 一寸前是黑暗 回頭看的話也是黑暗~♥
因為客戶反應吃錫不良 , 現在要釐清是 pcb 板的問題或是 IC 接腳無法吃錫 .

樓主的問題應該是露銅了

請問是印錫膏然後過爐子嗎?還是其他方法?
不能再敗家了......
是光電軟板嗎?
而Connector是電鍍的LVDS Connector吧,

這種無鉛的爬錫度本來就很差了,
錫不用給這麼多, 爬不上去的,
注意看Connector腳的底部, 不是平的喔,
那裡有吃到錫才是重點,

用氮氣爐可以減少空焊跟冷焊的發生,
爬錫度也會比較好,
有3D測量儀就看看Connector有沒有浮高,
有的話大蓋都是空冷焊了.

換Ag的錫膏可能會好看一點....
ncraft wrote:
因為客戶反應吃錫不良...(恕刪)

樓上有專業的...
人都有兩面 笑臉下面藏著惡魔 只是一瞬間的愛也會轉換成怨恨 怨恨最終會使這個世界血流成海 一寸前是黑暗 回頭看的話也是黑暗~♥
IC 接腳氧化??
or
焊接溫度過低??

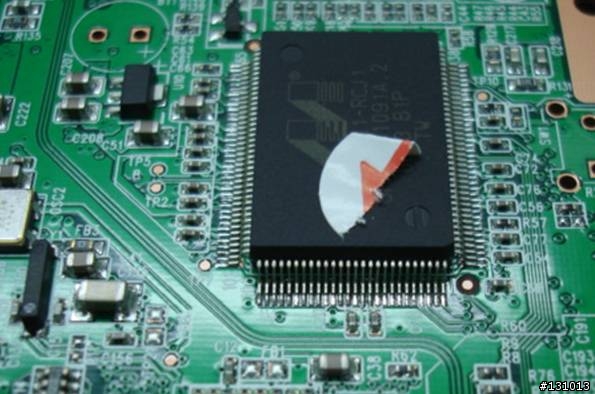

感謝個位大大這麼快的回復,請問這問題有解吗 ?? 由這圖片可以看出來問題是出在 pcb 板或是 ic 腳氧化 ? 亦或是錫爐的問題 ?? 有沒有辦法解決 ?? 我要如何建議客戶 ?? 就是換Ag的錫膏就可以嗎 ?? 附上另一張圖
我分析原因是

錫膏鋼板開的太長, 導致錫都流到Pin 腳外.
從照片可以看到錫都流到IC pin腳外, 那裡其實應該加防焊的.
但是沒有看到防焊印刷.
(鋼板和防焊都是 PCB layout 出的圖面製作的,
您可以請工程師check 一下鋼板和防焊是否設計不良)


個人感覺是來料不良,
IC的腳受潮了, 來料有真空包裝嗎?
還是散料呢?
