*&%$#@...2005 請問有人瞭解『悠遊卡』上面的「非接觸IC」的大小位置嗎?...

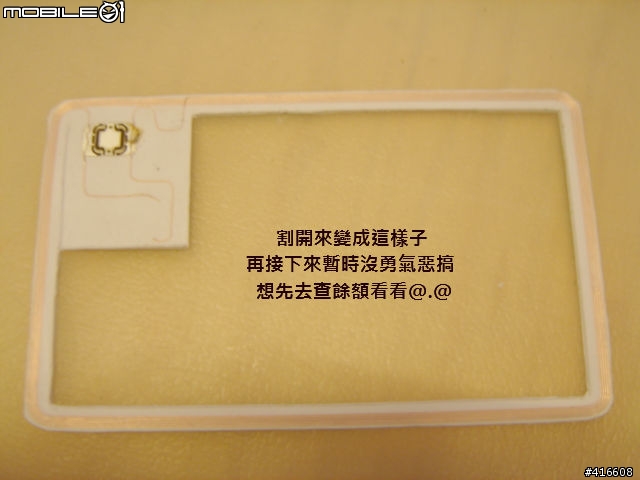

剛剛有無聊去剝我的悠遊卡

結果如下:


超想改裝到我的Toshiba 904T




把卡片裝進鞋子裡....以後刷卡就把腳給他舉起來往感應的踩下去.....






然後....你就會被開罰單吧?
轉眼就10年了
我先說明我在捷運公司上班...

我有看過我同事他的優遊卡是用到鑰匙環上的裝照片吊飾裡(大約3X5公分大小),

據他說:是票證幫忙處理的!!

我本來以為就是只是割開拿出晶片,原來還有線圈這玩意......

我知道沒圖沒真相(但是輪班有時不太容易遇到),但是我會問看看..有答案再來回覆!!

拆應該不難
難在該放在什麼東西裡面
如前文 割掉拆開以後怪怪的
感應會不容易感應

要用手捏住晶片處 可能是我拆卡時 把感應線圈跟晶片的連結弄斷了= ="

很討厭.......
tango wrote:
我用悠遊卡.也用Ta...(恕刪)


大學時期的學生證是用RFID作為進出圖書館的門禁識別
與悠遊卡一起放在皮包裡會發生無法感應的狀況

印象中當時問電機系老師的回答是說
RFID沒有統一的制定規範出來
所以學生證會跟悠遊卡互相干擾

經過這幾年不曉得有無新的規範統一RFID
第一發表文章...真開心..

看大家的創意真多..只好幫大家解釋一下(用中文 希望大家比較容易懂.. )

1. 基本上台灣捷運是用Mifare. 他跟Type A不太一樣, 指令集不同
2. 香港八達通或新加坡NETS用的是Sony的Felica,(也有人叫他Type C, 不過應屬非官方稱呼)
3. 台灣一些銀行發的卡片為type B, or Type A. 基本上Type A & Mifare放一起過捷運站會有問題
因為ISO 14443 layer 1~3相同 只有Layer 4不同
4. 捷運卡是貼合的, 最裡面那個, 如樓主的照片.. Inlay..基本上 是一張很薄的塑膠片內含天線
天線的設計基本上跟IC的功率等等有關..並非完全相同, 換句話說 你把它給拔起來 改變長度等等會影響感應
5. 一般天線大概可分蝕刻, 銅線及印刷, 所以不同時期的悠遊卡 內部天線不見得相同
(看誰得標溜)

隨便打打 大家參考看看吧..

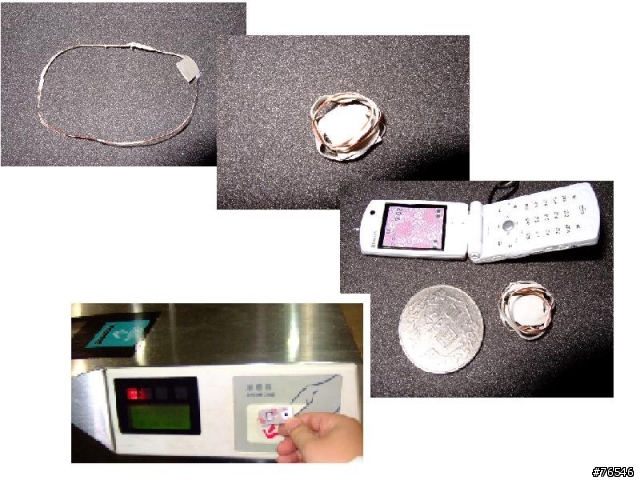

小弟手癢,徒手剝了一張卡來改造,裝到御守裡頭,可以加值、也可以正常搭公車和捷運。
不過這張卡是舊式的,改天再來找一張新式的卡來試試。

圖和說明連結如下:
http://www.peko.idv.tw/archives/2007/07/11/77/
vincentgram wrote:
小弟手癢,徒手剝了一張卡來改造,裝到御守裡頭,可以加值、也可以正常搭公車和捷運。
不過這張卡是舊式的,改天再來找一張新式的卡來試試。...(恕刪)

最近2年一次的吹牛悠遊卡新聞又出來了,
[小惡魔新聞台]行動悠遊年底上路~中華電信、台北智慧卡及NOKIA合作記者會

這篇文章已經沈澱快1年多了,

才發現原來大大已經改造成功了,不過是5層天線的
小弟的1層天線還在...儲值-19元,真是超值,
不知大大是否可以幫忙改造1層天線,來做示範以嘉惠大家。
http://tinyurl.com/2omb3h 帳號停權: 9999日
