動動腦--三視圖轉立體圖的圖形

殘翼

殘翼
個人積分：75分
文章編號：11493804

75分

31樓

2009-04-19 12:35

kanzie wrote:
再請教，您說工程圖是什麼樣的工程圖？土木營造建築方面的嗎？

是機械的~不過要標厚度都是旁邊加個

" t=xxx "

直接劃線的話...好像可以不過三視圖通常實線要表示邊線和面的極線

至於在上頭劃線...

吾為台中人不食台中米

wzch

wzch
個人積分：26分
文章編號：11493806

26分

32樓

2009-04-19 12:35

kanzie wrote:
還是不懂！可以請大大...(恕刪)

不是畫線,而是整個貫穿

這樣的話的確要板材才可以做

rb445220

rb445220
個人積分：0分
文章編號：11493910

0分

33樓

2009-04-19 12:43

以學生的三視圖題目不太可能是板材吧
三視圖的訓練目的不是要強化學生對實體的3D概念嗎?
那應該會是實體的才對...

殘翼

殘翼
個人積分：75分
文章編號：11493975

75分

34樓

2009-04-19 12:48

我出的那題...的確是老師..搞我們出出來的..

還有更難的不是用板材才可以解通常這種題目題意都是要補視圖~

吾為台中人不食台中米

kanzie

kanzie
個人積分：6分
文章編號：11494016

6分

35樓

2009-04-19 12:51

rb445220 wrote:
三視圖的訓練目的不是要強化學生對實體的3D概念嗎?
那應該會是實體的才對......(恕刪)

嗯~小弟不材，但我也認為是實體的立體概念！

因為，既然可以省略東省略西的，那應該只畫個平面圖或展開圖、旁邊標厚度就可以了！

有需要這麼大費周張畫立體圖嗎？這樣畫了有什麼意義嗎？

殘翼

殘翼
個人積分：75分
文章編號：11494155

75分

36樓

2009-04-19 13:03

如果真的要用實體的概念來想這題....

還要再想想....

因為板材是我目前唯一想到的

吾為台中人不食台中米

himekami

himekami
個人積分：76分
文章編號：11494177

76分

37樓

2009-04-19 13:05

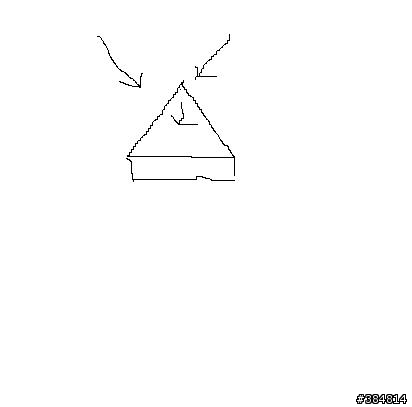

會不會是這樣

是個四面金字塔
下面加個正方型的底座

所以要正面面向三角型的中間的面

也就是說你去埃及看金字塔的時候
假設金字塔下面加個正方型的底座

站在沙漠上看金字塔
就會像第二張圖畫的那樣

但是如果你漂浮在半空中
正面看著金字塔的正三角型部份

就會變成樓主所畫的那樣

但是樓主沒有提到"三視"是哪三視

前視圖後視圖左側視圖右側視圖俯視圖仰視圖.....

如果問題中有俯視圖的話

那我上面的想法就不成立了

kanzie

kanzie
個人積分：6分
文章編號：11494197

6分

38樓

2009-04-19 13:07

殘翼 wrote:
如果真的要用實體的概...(恕刪)

是呀！我們大家都再努力想想.......

但樓主會不會忘了有po過這篇文呢？

或者會不會到時候出來說，此題無解？那...感覺就一整個瞎掉了............. orz

orz

廣瀨康一
個人積分：82分
文章編號：11494229

82分

39樓

2009-04-19 13:11

himekami wrote:
如果問題中有俯視圖的話...(恕刪)

這三個圖，是有規定視圖方向的
國中工藝課就有提到

臨危不亂嘴砲

kanzie

kanzie
個人積分：6分
文章編號：11494230

6分

40樓

2009-04-19 13:11

himekami wrote:
會不會是這樣是個金字...(恕刪)

一般沒有特別註明的話，就是第一角法的三視圖！

也就是前視圖(左下)、右側視圖(右下)、俯視圖(上)！

所以應該沒那麼簡單.......

小弟我用等角立體圖去切，怎麼切就是切不出來.......... orz
