在3.3V以下電路就要做點小變動才行,
先回文MARK一下,
現在還在上班,下班回去我再畫線路解說.
==========================================================================
樓主的問題主要有2點要解決,

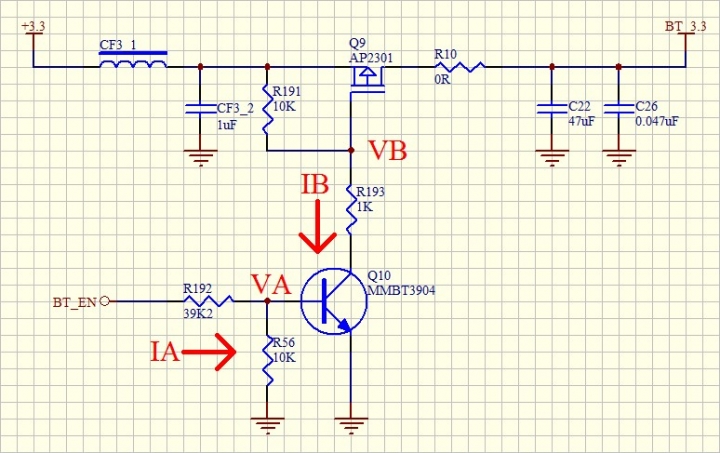

這是樓主原始的線路,CF3因為我懶得建零件庫所以就畫等效電路上去變成CF3_1跟CF3_2;
圖中的IA VA IB VB只是標記的名稱,非電晶體分析電路上慣用的名稱。
這個電路用在3.3V的系統上最主要的問題前面有網友已經指出,
就是R192跟R56分壓使得VA位準不夠讓Q10保持在ON的狀態,導致IB太低
VB達不到Q9的Gate Threshold電壓要求,控制電路無法工作,
VB達到Q9的Gate Threshold電壓要求也會因為太低導致RDSon電阻變大BT 3.3端應該會有壓降,
壓降沒有降到BT的最低電壓要求,使得BT電流需求不用到140mA造成工作正常的假象,
這也是為什麼R192更換大阻值後為什麼有時工作正常有時不能正確工作,甚至完全不工作;
至於為什麼R192為什麼換成較小的電阻時會造成MCU工作不正常?
這又是另一個問題了,
樓主的LDO負載能力只有350mA,BT(應該是藍芽吧?)要求就有140mA,
當R192阻值在39K2以下時,這個電源控制電路是可以完全導通的(開關工作正常),
因為沒有壓降LDO在Q9 ON的瞬間要供應140mA給BT使用,同時又要對C22充電,
因LDO瞬間的負載能力不夠導致壓降過大讓MCU重置了,
MCU重置了->BT EN的保持電壓沒了->電源控制電路OFF了->
負載沒了->MCU重啟了->陷入鬼打牆模式.

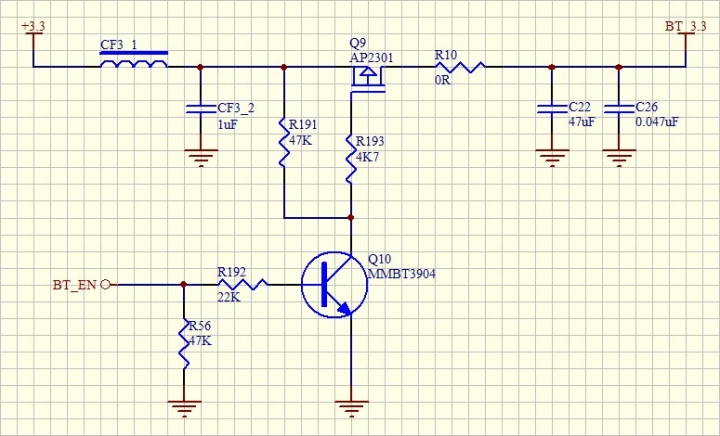

3.3V的電源控制電路要不受到分壓的影響,可以改成以下的電路,
R191跟R56在MOS FET是慢速的開關時阻值可以不用太小,通常47K已經足夠了甚至阻值再大點也沒有關係.

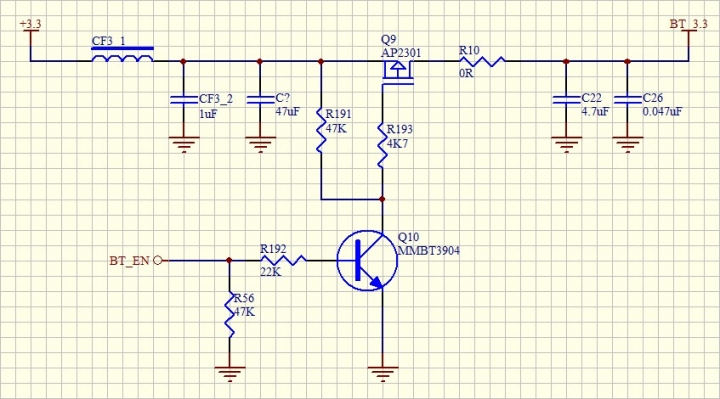

要解決樓主如下圖,把C22容值降低並且在Q9的輸入端增加一個電容C?.

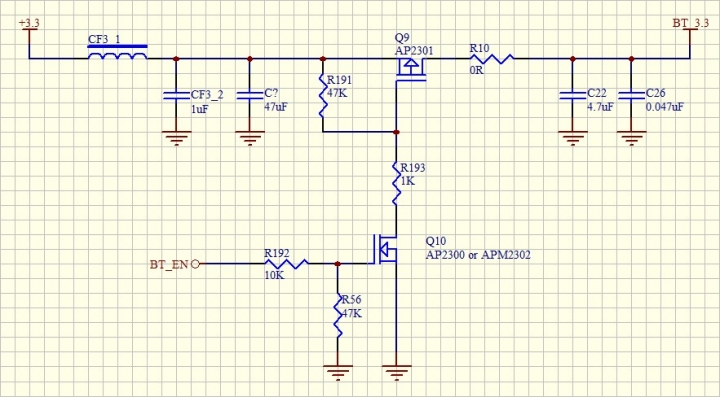

在電路變動最小的情況下,也可以將Q10改成MOS FET
調整些許的電阻值增加Q9輸入端的電容C?,降低C22的的電容值,如下圖:
