想詢問電路高手......直流降壓 (第3頁)

01newbie

01newbie
個人積分：4423分
文章編號：39009927

4423分

21樓

2012-10-09 14:21

封神 wrote:
以上這張是我原本的接線方式.....

請問你『行得通』旁邊的那條線真的是那樣接的嗎？
把自己的COM接到輸入？
這個問題一定要釐清，否則....

amdmorgen

amdmorgen
個人積分：0分
文章編號：39010754

0分

22樓

2012-10-09 14:57

封神 wrote:
抱歉!!!!!我大概...(恕刪)

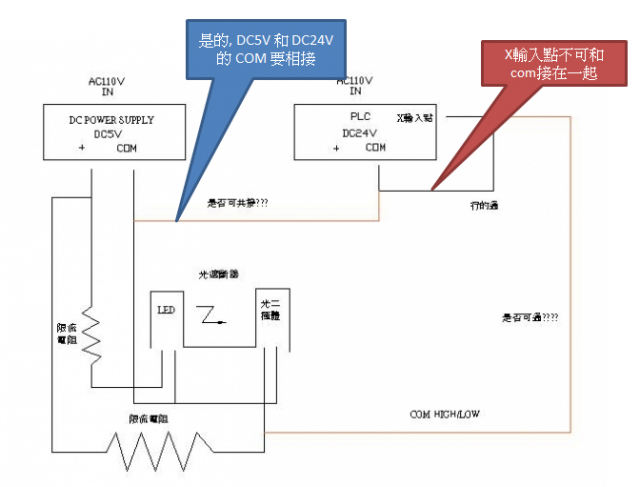

"行的通"的那條線真的是這樣接的嗎?

原本可以運作是因為之前的 DC supply 同時支援 5V 和 24V 輸出, 所以 5V 和 24V 的 COM 視同
是接在一起的.

封神

封神
個人積分：8分
文章編號：39010891

8分

樓主

2012-10-09 15:03

amdmorgen wrote:
"行的通"的那條線真...(恕刪)

不...我的意思是說
拿PLC的COM訊號給輸入點是可以辨別...HIGH/LOW的意思....

持續接著的話就是持續HIGH........

想再確認一下....
如我第二張的圖....
PLC的24V COM跟DC POWER SUPPLY的5V COM真的接在一起不會有壓差現象產生其他問題????

chung_wei

chung_wei
個人積分：7分
文章編號：39091394

7分

24樓

2012-10-13 9:10

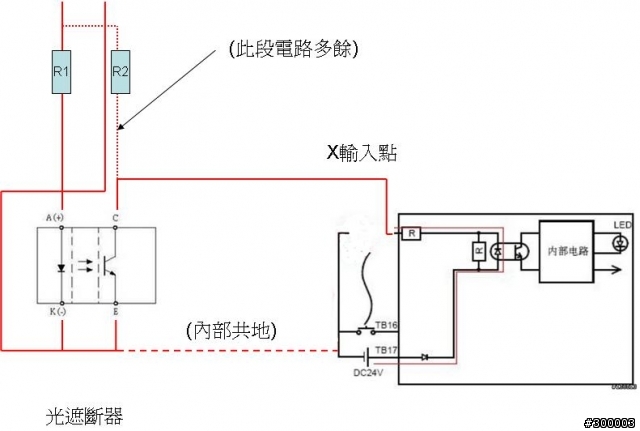

不好意思，借用bigcj的圖說明一下
我把圖整理了一下

原樓主電路因為5V/24V共地，所以光遮斷器CE導通時，可以形成迴路，故使用上沒有問題
若把0V接到X輸入點，毫無疑問形成迴路，故輸入點on，這點也沒有問題

但我認為樓主的接法不是很好
例如R2那段是多餘的，樓主可以在原電路中把R2拿掉，相信結果完全一樣

原接線方式

建議用下面這張圖的接法來接(R2應該可不接)，5V/24V電源共不共地無所謂

當然，把原電路中的5V/24V地都接在一起也是可行的
用兩個電源供應器不能work是因為沒有共同的地

另外光遮斷器只能接5V嗎?把R1的值用大一點，限定光二極體的工作電流也許接24V也行
但我不知道光遮斷器裡面還有沒有其它元件，所以不敢肯定

Charles Laih

Charles Laih
個人積分：1425分
文章編號：39091951

1425分

25樓

2012-10-13 9:54

trooperjon wrote:
一定要5V？為啥不直...(恕刪)

工作上的需要，真的很建議改一下規格，讓零件用 PLC 的 DC 電源。

這樣不但減少相容性問題，維修和購買備份零件也省事方便。

2/10 - 長腿秀英的生日！ 9/22 - 舞后孝淵生日！

k2

k2
個人積分：81分
文章編號：39095503

81分

26樓

2012-10-13 13:44

感覺樓主的觀念被自己限制了,
光遮斷器發光二極體的限流電阻是可以隨電壓所改變的,
只要合乎發光二極體If的電流就可以,所以也可以改用較大電阻,來接用24V電源.
另外樓上還有其他網友用電源供應器的光偶合電路來舉例,
電源供應器的光偶合電路本來就是做高低壓跟直流/交流隔離的,
所以發光二極體跟光電晶體的迴路可以不用共地,
也可以改用不同的限流電阻讓發光二極體接5V而光電晶體24v.

我已閱讀過並同意管管任意隨心情爽快擅自修改討論區規則或任意引用規則

封神

封神
個人積分：8分
文章編號：39138303

8分

樓主

2012-10-15 17:56

感謝大家的回覆.....
問題不但解決了.....
同時又學了很多新知識........

樓上各位的回覆....
請容小弟在此一並感謝...............
跪拜樣 OTL
