請問一插座配線問題 (第3頁)

battery0922

battery0922
個人積分：392分
文章編號：23047751

392分

21樓

2010-10-11 22:00

Shu-Yi wrote:
是因為灰線的"某處"...(恕刪)

段掉有辦法救如果你在台北市的話..幫你弄看看

nitto

nitto
個人積分：7分
文章編號：23048179

7分

22樓

2010-10-11 22:15

一開關一插座
3條線~分別為地線~火線~與電燈控制線~
10樓的圖看一下~看開關對嗎?
簡易圖~~參考之~~~
紅色~火線~
白色~地線~
灰色~電燈控制線~

在01內充滿了歡笑與和樂~~!!!這裡真是人間的另一個美好天堂‧小蔣~感謝你創造了它~使我生活中充滿希望~!!!!!!!!!

battery0922

battery0922
個人積分：392分
文章編號：23048262

392分

23樓

2010-10-11 22:18

nitto wrote:
一開關一插座3條線~...(恕刪)

這對

現在是N那條有沒有電
他的就是這種的

灰的那條其實不用李他

nitto

nitto
個人積分：7分
文章編號：23048443

7分

24樓

2010-10-11 22:23

battery0922 wrote:
這對現在是N那條有沒...(恕刪)

沒看到實物我也不敢說對錯~~
前面幾位大大有幾張圖有誤...改一下...怕真有人誤會...

先照我的圖接吧~~!!!不會爆的~~別怕~~!!!

在01內充滿了歡笑與和樂~~!!!這裡真是人間的另一個美好天堂‧小蔣~感謝你創造了它~使我生活中充滿希望~!!!!!!!!!

battery0922

battery0922
個人積分：392分
文章編號：23048684

392分

25樓

2010-10-11 22:31

nitto wrote:
沒看到實物我也不敢說...(恕刪)

我剛發現7樓的街錯了...........

紅線那條

battery0922

battery0922
個人積分：392分
文章編號：23048904

392分

26樓

2010-10-11 22:38

nitto wrote:
沒看到實物我也不敢說...(恕刪)

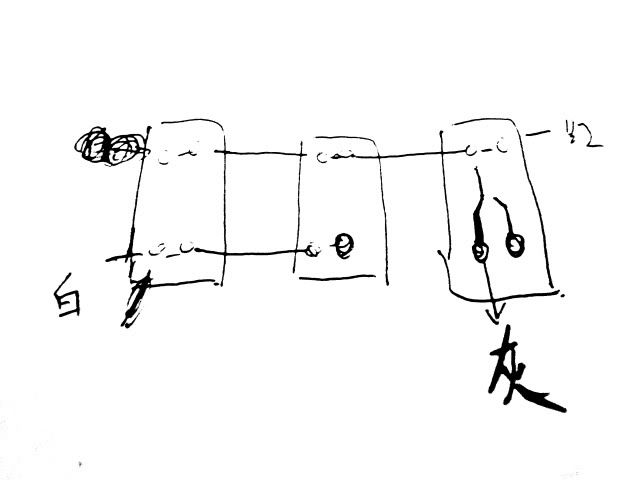

圖來了

110V/60HZ單相3線
L是火線.紅
N是接地.白
G是接地系統用.......一般台灣舊房屋都沒裝

niniline1999

niniline1999
個人積分：125分
文章編號：23049008

125分

27樓

2010-10-11 22:41

battery0922 wrote:
我剛發現7樓的街錯了...(恕刪)

7樓的是劃錯了

紅色如要劃為接地,灰色寫-110v,插座不就沒電
18樓的才正確

niniline1999

niniline1999
個人積分：125分
文章編號：23049070

125分

28樓

2010-10-11 22:43

battery0922 wrote:
圖來了左手畫的請笑納...(恕刪)

battery0922

battery0922
個人積分：392分
文章編號：23049122

392分

29樓

2010-10-11 22:44

niniline1999 wrote:
7樓的是劃錯了紅色如...(恕刪)

7樓的我看很久
難怪覺得其怪.......拆我家的接看看..............沒電!
一般做法是SW要切火線的電才對............不是地線
燈泡外為都是地線內部中點為火線.......因為是安全問題電工法規而有所規定

飛力

飛力
個人積分：187分
文章編號：23049141

187分

30樓

2010-10-11 22:45

小弟的研判
應該是原本只是開關
因為需求加了插座
這樣來看的話

應該要電源要先經過插座才行
