maxjc wrote:
感謝樓主：OBU待機...(恕刪)
我猜是裝正中間是因為那位置最不容易出錯
, 但原來你已經早就看到了
, 目前我還在找尋合適的led, ok後再貼上來與大家分享 !
(背光用電 4.5V 太小了點,而且該接點的輸出電流極小)如果要改背光,
可以參考小弟拙作已經有實作的電路接點及說明.
你所提供的led供電的解決方法是最簡單有效的, 3q
, 還有你的"佳作"也幫助了我不少哦.我作好的東西(暫時)在以下網址, 有空來看看哦
http://clie.ws/bbs/index.php?showtopic=79706
勞倫斯 wrote:
今天要拆解OBU,卻...(恕刪)
機背有個圓圓的小孔蓋,挖起來就會看到螺絲了...
如果還不清楚,可以參考小弟之前的拙作
吃飽閒閒的 e 通機補完計畫
royallin wrote:
>>我的...(恕刪)
>>我的猜測這塊板子應該還有升級的空間
>>電容右側兩個焊點壓下開關有4.5v的壓降
>>不知是否預留做光源接點?
這兩個點應該只是蜂鳴器的穩壓電容，只是被cost down掉了，這種一看就知道不是connector 或接線的焊點。
用這裡的電可能會影響蜂鳴器的音量。
引用版主的貼圖:
從藍色圈的焊點可知，這是保留給長型的連接座使用，可是廠商只用了8pin
只要在紅色圈圈這裡加上LED的限流電阻(這一排下方的pin都是3V電源)，上面藍色裡長條狀的pin就可以當LED的電源正極，負極用板子上的ground plane任意焊點都可，亮度很足夠。
引用版主的貼圖:

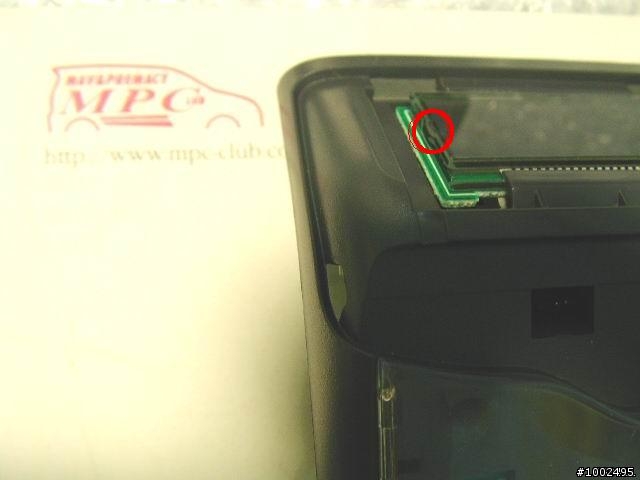

紅圈這邊有個凸透鏡的結構，這裡就是光源進入的最佳點，1顆LED就解決，不過在整個LCD邊緣黏上1圈反光片會更完美，配光片我是覺得沒有必要，我是覺得夠亮了，又不是在車上找東西要拿來當手電筒用。
如果有人覺得有興趣，寫mail給我，我在post實做的照片上來。
