messageboxs wrote:
呃~好像只有這方法...(恕刪)

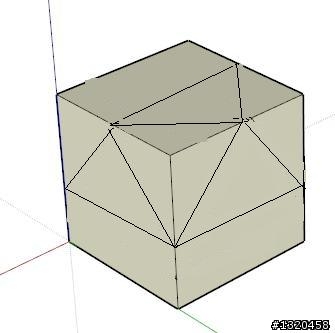

改一下樓上的答案......跟原圖有點不像，但原圖並未標示尺寸

kanzie

kanzie
個人積分：6分
文章編號：11493145

6分

23樓

2009-04-19 11:40

東方仗助 wrote:
改一下樓上的答案.....(恕刪)

重點不是尺寸的問題！

即使只是在四方體上面畫上線條，但你的上視圖方向也不對！ orz

請樓主一定要po出正確解答！

東方仗助

東方仗助
個人積分：0分
文章編號：11493215

0分

24樓

2009-04-19 11:44

kanzie wrote:
重點不是尺寸的問題！...(恕刪)

該不會明年4月1號才公佈答案吧??

rb445220

rb445220
個人積分：0分
文章編號：11493250

0分

25樓

2009-04-19 11:48

我覺得此題無解
光是上視圖跟右視圖的投影邊就對不起來
如果是用第一角法去看也不對
只能等樓主公佈解答了

kanzie

kanzie
個人積分：6分
文章編號：11493255

6分

26樓

2009-04-19 11:48

東方仗助 wrote:
該不會明天4月1號才...(恕刪)

4/1已經過了........ orz

明天明明是4/20............

不過，我也開始懷疑到底有沒有正確解答了？

殘翼

殘翼
個人積分：75分
文章編號：11493381

75分

27樓

2009-04-19 11:58

ok的...我畫好了

是板材! 我不知道怎上傳...等我~

=================

來了~跟前幾個大大畫的差不多...不過虛線問題板材就可以克服

不會錯吧?!...

因為之前...遇到了它

吾為台中人不食台中米

kanzie

kanzie
個人積分：6分
文章編號：11493586

6分

28樓

2009-04-19 12:16

殘翼 wrote:
虛線問題板材就可以克服...(恕刪)

還是不懂！可以請大大明示嗎？

您只是在四方體上面畫線嗎？如果這是真正的解答未免就太瞎了吧！ orz

另外，大大您另外提的那個圖，有正解嗎？

殘翼

殘翼
個人積分：75分
文章編號：11493616

75分

29樓

2009-04-19 12:19

kanzie wrote:
還是不懂！可以請大大...(恕刪)

有的 ! 工程圖中板材可以忽略厚度!

以直線取代

這個意思就是....一個正方形在三個面各挖三角形

這種用3d繪圖畫...反而不好畫

純粹是三視圖的遊戲題~

=================================

另外我給的題目....也用板材的角度去想! 答案就出來了~

吾為台中人不食台中米

kanzie

kanzie
個人積分：6分
文章編號：11493731

6分

30樓

2009-04-19 12:29

殘翼 wrote:
工程圖中板材可以忽略厚度...(恕刪)

所以，也可以說是，在空心四方體上切開三角型或直接畫線條的意思囉？

再請教，您說工程圖是什麼樣的工程圖？土木營造建築方面的嗎？

因為樓主也沒有說明，是不是大大您所說的板材？

應該很多人都認為這是個實體的立方塊吧！
