abcd1741852963 wrote:
抱歉，小弟的破相機拍...(恕刪)
看起來不是那兩顆了...

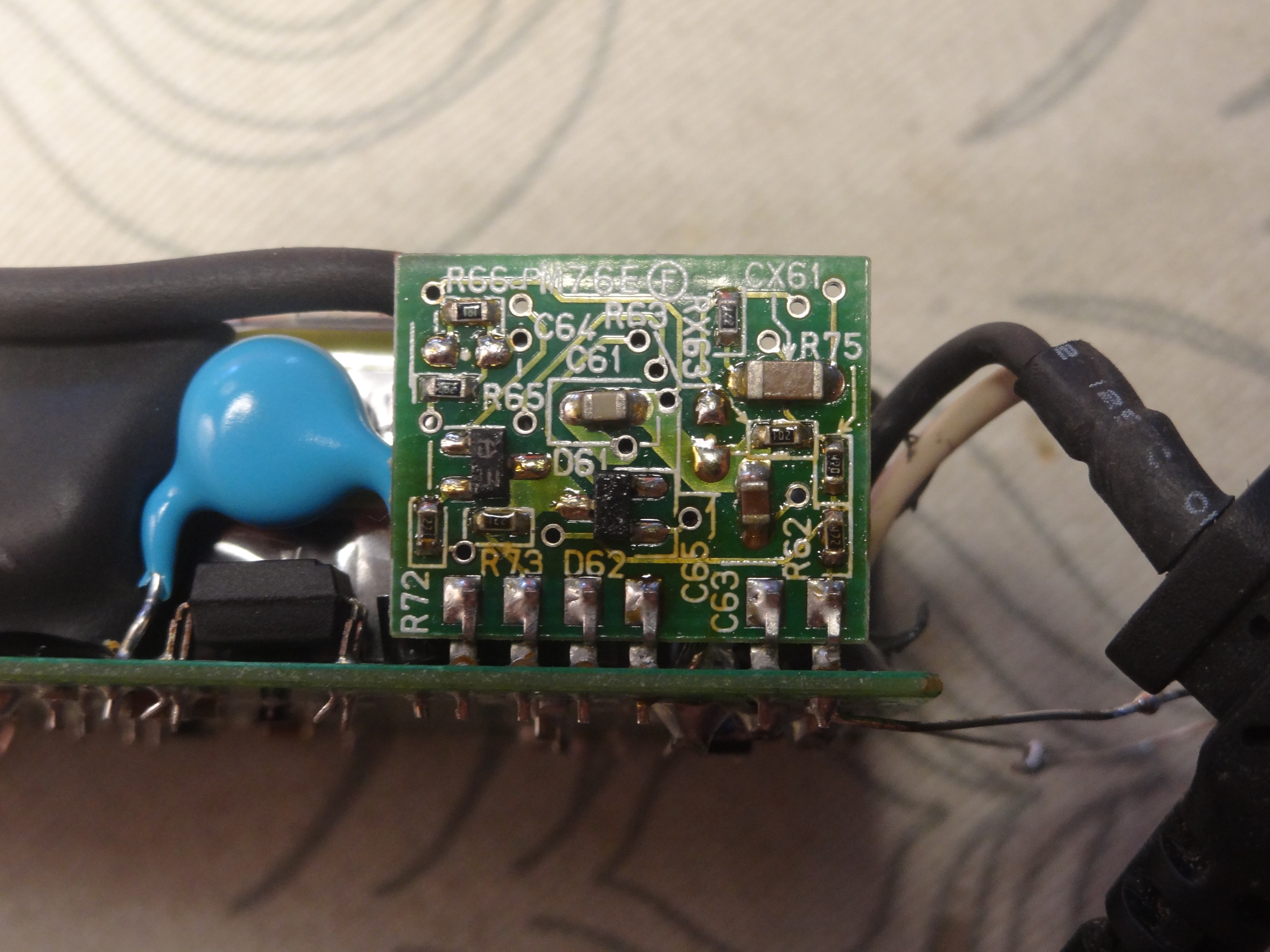

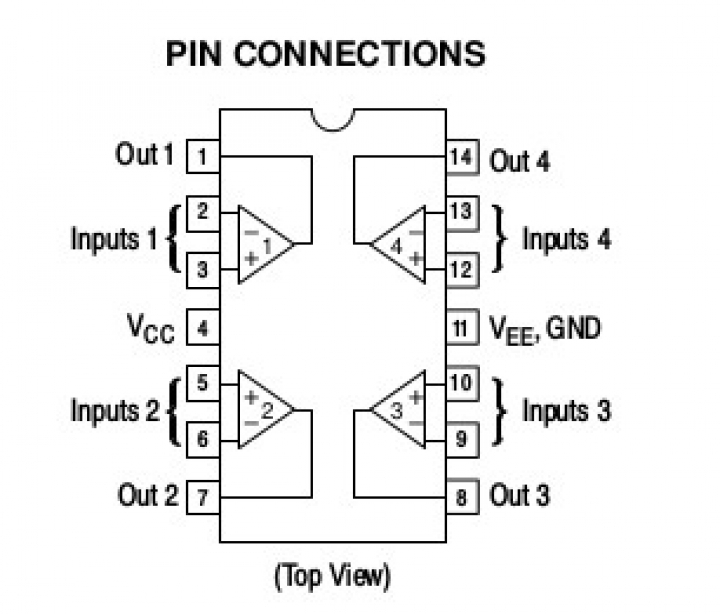

小側板上面那顆是 324，四顆封裝的 OP，不曉得你了不了解 OP 的原理？
這塊板主要控制輸出的電壓與過電流保護
四顆 OP 的輸入腳你可以量一下電壓，很有可能有一個 OP 的 Input +/- 是 2.5V 左右
如果量的到，那一組應該就是控制回授電壓的，它有一邊是從 431 來（應該是一顆 SOT23 封裝的 IC)，另一邊是從電阻分壓來的
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
忘了說，如果要量，千萬小心，不要去碰另外一半輸入端的電路，小心被電
最好是先從腳位焊線出來再量，安全性高一點
沒有信心的話，慎重考慮要不要動手改
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
剛想到一個比較安全的方式...
在斷電狀況下，從輸出的正負來量，看看哪幾個電阻是接到輸出的正負極，就可以來猜測
以一般畫圖的順序，很有可能是兩顆連號的電阻，像圖中小側板上的 R70, R71，如果一顆的一端接到輸出的正，另一顆的一端接到輸出的負，就很有可能是它們了
abcd1741852963 wrote:你把這個討論串再仔細看一遍吧。
然後這是剛剛在網路上查到的
http://www.hellocq.net/forum/simple/?t223004.html
他們提到幾個重點：
1.取樣電阻在小板上。
2.因為沒電路圖，直接外接電阻找出取樣電阻。至於從哪裡開始找，可參考bernie大的建議。
3.找到取樣電阻後，接可變電阻，調整輸出電壓到你要的值。
4.得到需要的電阻值後，換小板上的取樣電阻。
如果你不知道這些過程在幹嘛，或許不要用這種方式改，
畢竟開著電源測試有些風險...
有人提出在輸出串接二極體降壓，其實也是可行，
能源效率比較差一點，但是過程很簡單，材料也便宜。
以你現在的程度，可以先試這個方法。

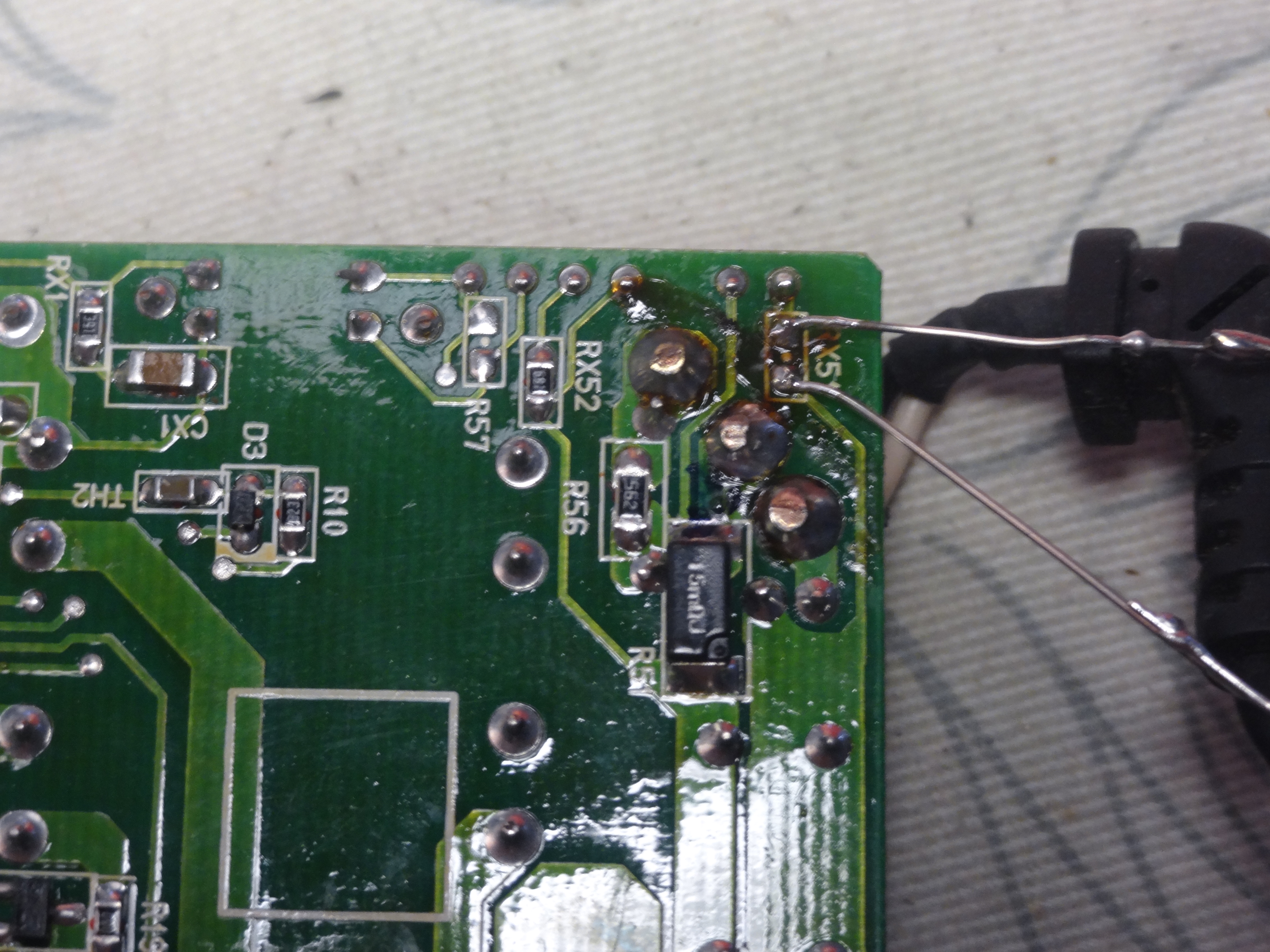

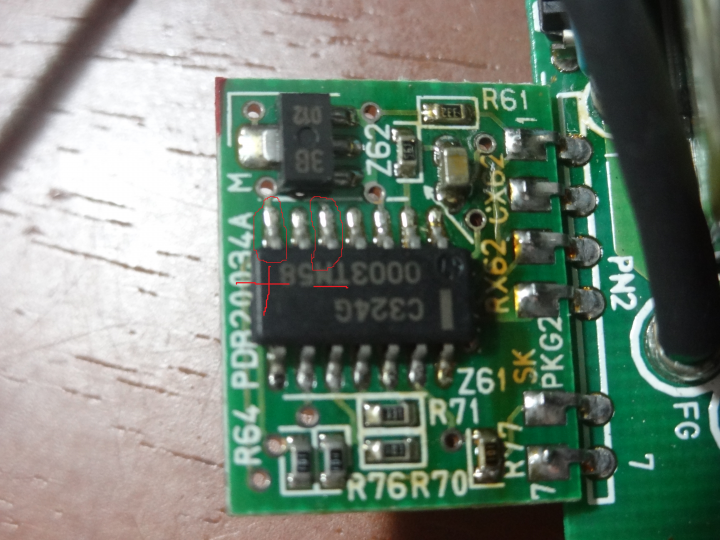

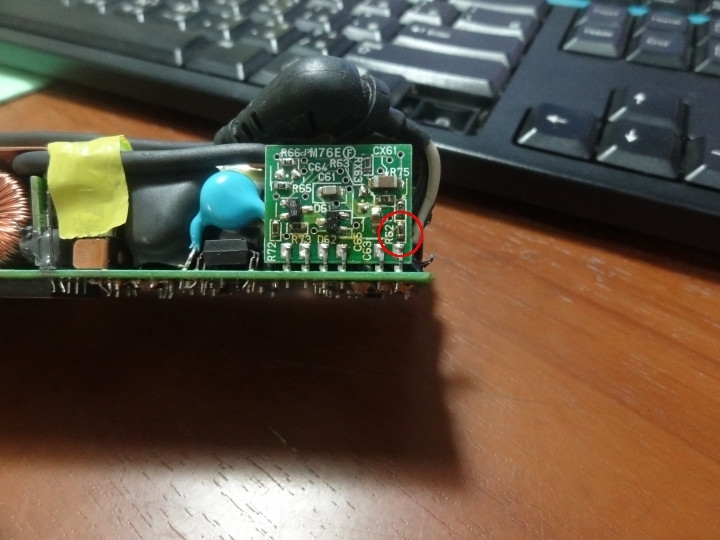

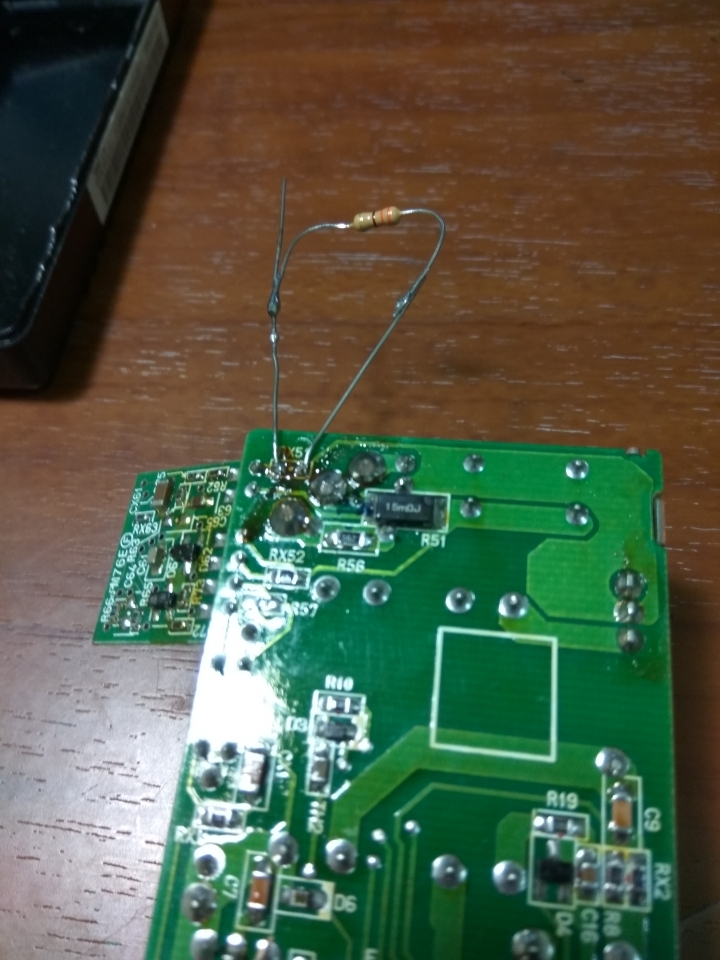

還是補個圖吧:
我在4組INPUT都試過了 指針都只會在刻度0搖一下
只有在不小心戳到上圖所表示的兩個點，指針轉到底之外，其他通通沒啥反映
然後您說"在斷電狀況下，從輸出的正負來量，看看哪幾個電阻是接到輸出的正負極" 我不太清楚
我的探針要插在哪個點上呢?
謝謝您的大恩大德，有這耐心來教我這死菜鳥
=========
如01newbie大所說，我真的搞不太清楚這在幹嘛
現在的問題就是我找不到取樣電阻在哪...
abcd1741852963 wrote:
還是補個圖吧:我在4...(恕刪)
01newbie 大大我之前有看過他一些回文，他是電子方面的專家
你目前的程度，我是建議你別改好了，改它最大的價值在於你會學到一些東西，但是目前看起來，你可能改完也沒什麼經驗值…
如果你有興趣，看要不要做一個線性降壓的電路在後面，搞不好可以獲得比較務實的經驗
另外，討論串講的有一點值得注意，就是輔助繞組的輸出電壓會跟著變低的問題。如果當初設計者留的餘地不多，這點的確是要小心的
還有，你先去找數字電錶來量吧。指針電錶對運作中的電路干擾太大，且也不方便量導通與否
先量一下 324 的 4, 11腳電壓，看看輔助繞組在原始設計下輸出是多少伏
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
簡單說明一下好了...
一般的電源供應器，都會有一個電壓回授電路，用輸出的電壓高低，來控制供應端的 duty

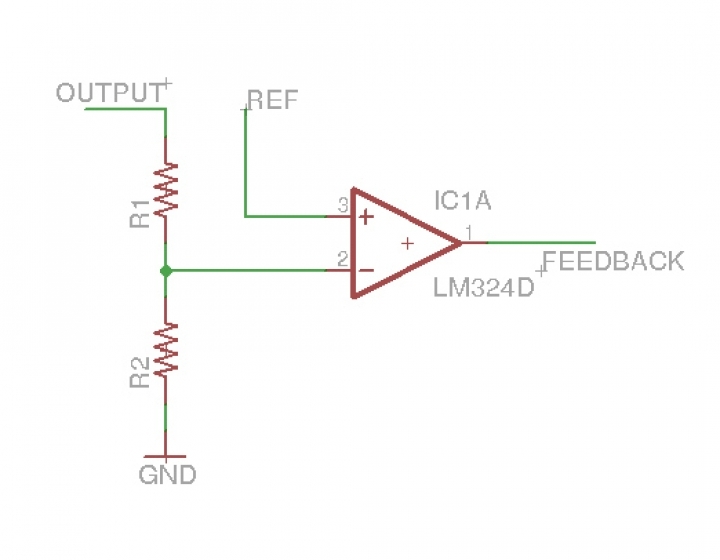

它的圖大約會是這樣子
輸出電壓透過 R1, R2 分壓之後，產生一個較低的電壓，與參考電壓 (Ref) 來比較，如果太高或太低，OP 就會產生一個高壓或低壓來回授
實際上的線路可能會比這個示意圖的零件要來的多，包含輸出部份可能會有電阻與電容拉回，來控制 OP 放大率與頻率補償
如果你可以找到 R1, R2 這兩顆電阻，改低 R1 的值通常就會使輸出電壓降低
OP 本身的應用特性，它就是會維持輸入 +/- 之間幾乎沒有壓差。所以要量測的電壓，是指每個腳位對地的電壓。地電壓你可以直接從電源供應器輸出的負極來取得。觀察 324 每組 OP 的輸入電壓，大約可以猜一下哪一組是用來作電壓回授的
另外要注意的是，這些控制電路本身也會有電力供應，電力來自於變壓器的次級繞組。次級繞組通常沒有獨立的恒壓控制，就是利用在變壓器內的線圈圈數比，與輸出電壓維持一定的比例
像這顆輸出是 16V 的變壓器，控制電路的電壓可能是 12V，當你輸出降到 12V，控制電路可能就剩 9V。所以控制電路電壓降低後是否能正常運作，就要看那些零件有多少空間了
