異鄉苦工 wrote:
你是直接在一個訊號...(恕刪)
JH Master wrote:
我記得沒錯的話示波器...(恕刪)
bernie_w39 wrote:
你如果用示波器原本附...(恕刪)

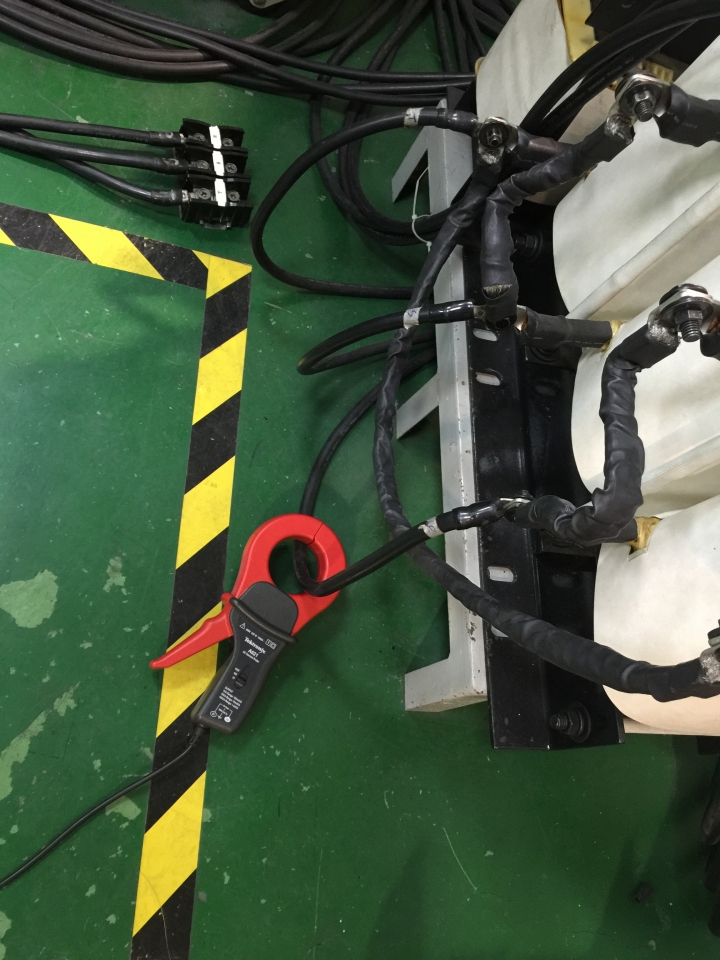

我用的是這個，應該是量電流專用的無誤
量測的環境跟對象就是一台三相電源的機器
我想量線電流，頻率也是用這樣勾出來的
再請各位大大指教
謝謝
一杯綠茶 wrote:我沒有解答，但提出一些問題與想法，看能不能有幫助。
其實......
我納悶的點是，我的認知應該不能看峰對峰值這格

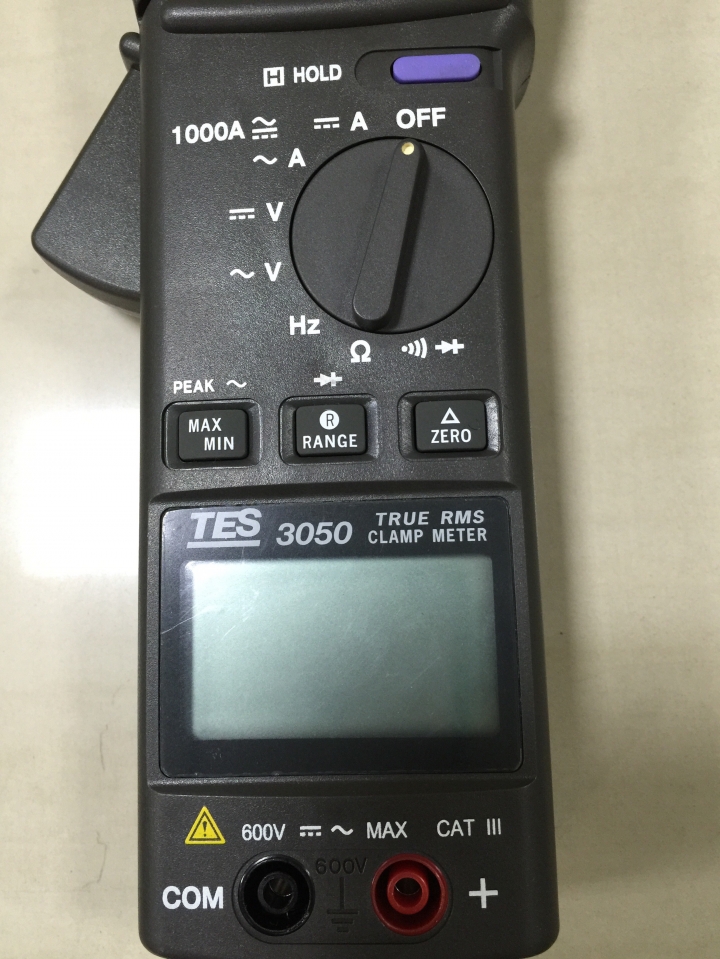

但是，我同時用了一款TRUE RMS規格的勾錶
如圖
這是很多人推薦，量電流最準的規格了
結果，量到的值跟示波器峰對峰值顯示的幾乎雷同
大約是79A，所以讓我突然懷疑自己的認知到底對不對？
跪求解答，謝謝。
1.RMS是root-mean-square。如果訊號是弦波，RMS值是弦波振幅的1/root(2)。但是，你現在的訊號不是完美的弦波，反倒像是方波。RMS值接近訊號振福，從示波器的讀值可看出。
2.訊號接近方波是你預期的嗎？電源輸出不是弦波，是不是有點怪？
3.示波器讀入電壓訊號，但是顯示電流單位。轉換常數是你輸入的嗎？可能有錯嗎？
4.你的圖顯示，你的電流勾表檔位設在10A。是不是應該設在100A的檔位，如果訊號峰對峰值有79A？
01newbie wrote:
我沒有解答，但提出...(恕刪)
感謝01大的指點
測出來的波形其實不是我要的重點，我需要的數據是電流與頻率
所以才會又帶了一支TRUE RMS規格的勾錶去做比對，只是比對的結果反而讓我疑惑了
至於波形的問題，因為該機器是由控制器輸出900Hz中頻的動力電流驅動
所以我在想波形應該不會很漂亮，這樣的波形應該算不意外吧
示波器讀到的訊號是由勾表勾到的參數，再以訊號送給示波器顯示
我也不知道是不是讀到電壓，不過在示波器的設定裡，我的確是設定要測量"電流"
而不是"電壓"

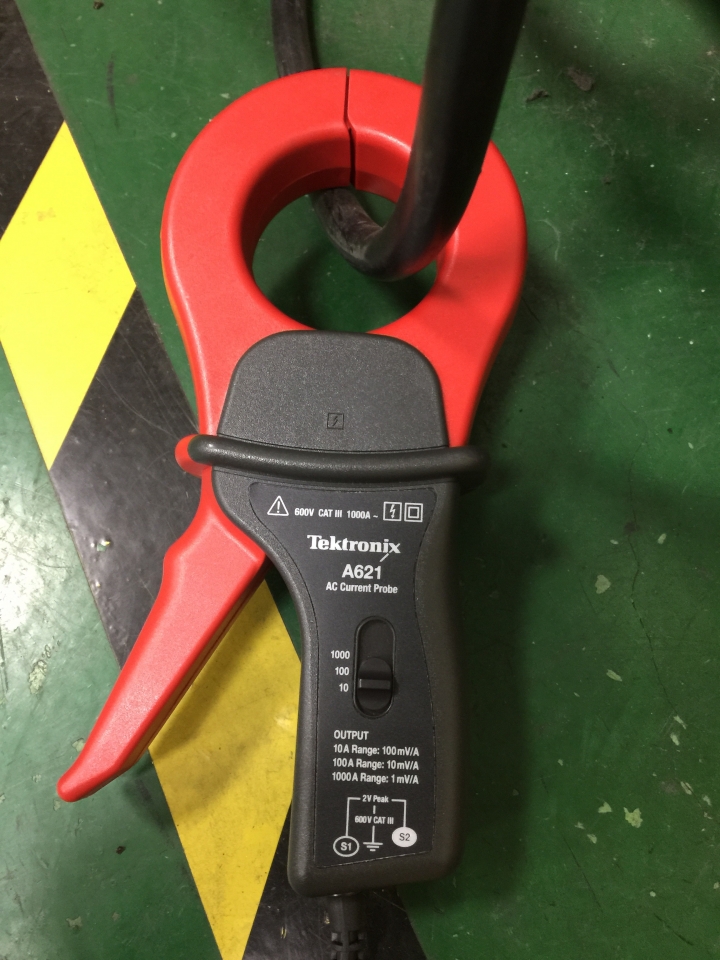

勾表檔位在10A的問題，賣儀器的當初告訴我，那是衰減比值的調整，也就是說我表調10A
在示波器裡也要設定在10A，以看得到完整波形為主，並非量測數值的範圍
(其實他這樣說，我也不知道對不對)
