就這麼簡單要怎樣標數字?
標數字也跟你前面的圖有些出入

0989141413

0989141413
個人積分：17分
文章編號：45083827

17分

樓主

2013-07-20 18:06

右邊畫虛線的是看不到的為什麼顏色又一樣呢？我只有這個真的不懂

izoo100

izoo100
個人積分：10分
文章編號：45083897

10分

13樓

2013-07-20 18:13

0989141413 wrote:
右邊畫虛線的是看不到...(恕刪)

看不到的地方幹嘛要標顏色

虛線只是代表那後面有缺口

0989141413

0989141413
個人積分：17分
文章編號：45084073

17分

樓主

2013-07-20 18:29

我指的是4樓大大畫的，虛線整條是指哪個地方可以畫給我看嘛？

Ayoomi

Ayoomi
個人積分：794分
文章編號：45084230

794分

15樓

2013-07-20 18:45

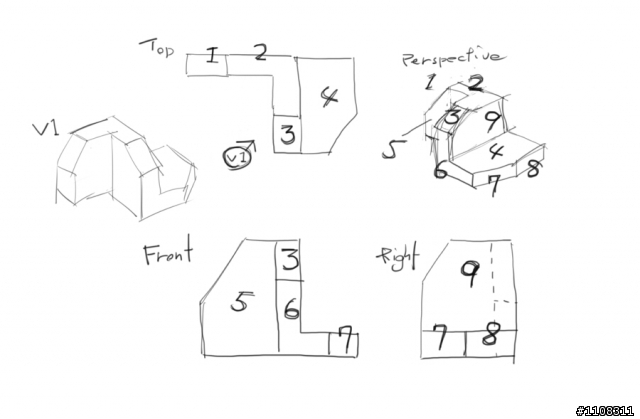

畫了一下應該沒錯吧

亂畫的所以沒比例

0989141413 wrote:
可以幫標個數字嘛有人...(恕刪)

0989141413 wrote:
虛線整條是指哪個地方可以畫給我看嘛？...(恕刪)

啊積木正立面右邊不是一個折板造形

你在左視圖完全看不到那個折板的折線

所以整條虛線當然就是那個折板的地方

lgl07190

lgl07190
個人積分：37分
文章編號：45089242

37分

16樓

2013-07-21 0:35

0989141413 wrote:
我指的是4樓大大畫的...(恕刪)

三視圖是畫出你看的到的面
看不到的面用虛線標示

~~來自美濃的鄉下客家人~~

轉角遇到-魔王

轉角遇到-魔王
個人積分：6分
文章編號：45107699

6分

17樓

2013-07-22 11:32

0989141413 wrote:
可以幫標個數字嘛有人...(恕刪)

基本的比例就不對
以立體圖與三視圖的比例,右側視圖不可能高過上視圖的寬度
出這題試題的,比例方面還須加強
