想詢問電路高手......直流降壓 (第2頁)

HsuCheng
個人積分：0分
文章編號：39000078

0分

11樓

2012-10-09 1:52

小弟只是大學生如有說錯敬請指教

我也認為24V與5V的地要接在一起才有共同準位

但如只要單純降壓至5V
請不要用線性電源 ex.LM7815 7812 7805 etc.

從高壓轉成低壓
最好是用switching的IC ex.LM2576(3A) LM2575(1A)
效率可以比較高且較不會發熱
但還是需要散熱片輔助

bigcj

bigcj
個人積分：0分
文章編號：39000577

0分

12樓

2012-10-09 3:18

HsuCheng wrote:
我也認為24V與5V的地要接在一起才有共同準位

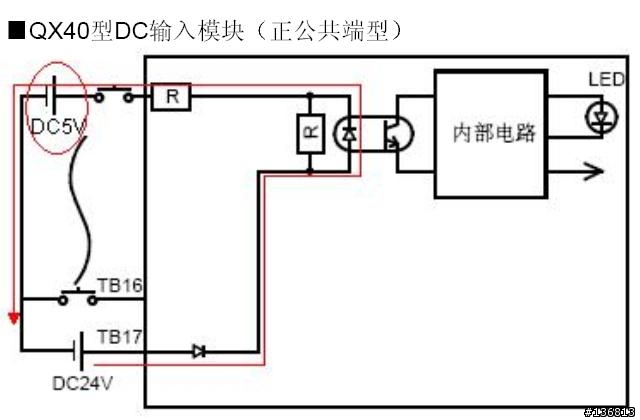

下圖是從簡體版手冊複製圖檔，再經過我加工之後的示意圖。
很明顯，共地之後，另一顆5VDC的直流電源供應器無法承受逆向電流。

原本吃5VDC電源的遮斷器要承受19VDC，會掛掉的。

trooperjon wrote:
一定要5V？

為啥不直接用24V的【光電開關】？

+1

cd51642000

cd51642000
個人積分：121分
文章編號：39000826

121分

13樓

2012-10-09 5:00

HsuCheng wrote:
小弟只是大學生如有...(恕刪)

DC-DC 簡易型的

也可以試試 MC34063 ，此 IC 可升可降。

一般車充 12VDC 轉 5VDC ，都是這顆。

媽個挫冰...

封神

封神
個人積分：8分
文章編號：39003824

8分

樓主

2012-10-09 10:07

amdmorgen wrote:
你的意思是:另外用一...(恕刪)

不好意思..
可能我的說明不夠清楚...
我有兩組PLC+DC POWER SUPPLY.....

其中一組的PLC是吃DC24V...
也就是電源來源是DC POWER SUPPLY的24V
所以DC POWER SUPPLY的5V輸出...
COM可以給PLC的輸入點用.......
這是我確認過的

另一組的PLC則是吃AC110V...本身自己有DC24V輸出....
但是我的5V則是由DC POWER SUPPLY供應.....
所以PLC並不認識DC POWER SUPPLY 5V的COM....
這我解釋成並不是共同迴路的狀況.....

我想請問的是....
不同的DC電源輸出...
將COM點接在一起....
會有壓差不同而生問題嗎?????
例如DC24V跟DC5V兩個DC POWER SUPPLY的COM接在一起....
會有什麼可能現象發生????

PS:光遮斷器我會要使用5V是因為原本要測試的設備就是使用這類型的光遮斷器......
也就是跟測試設備裝在一起的...
我要作的是提供電源...
讓設備運轉時的測試能順利完成...
並確認光遮斷器的功能........

不是我堅持得用5V.....是非得用5V @@!!!!

感謝大家的回覆...
01真是個溫暖的地方@@!!!
目前看來好像是直接把COM接在一起是最省事的做法...
不過得先把可能風險搞清楚再說.......

yukiko

yukiko
個人積分：205分
文章編號：39004786

205分

15樓

2012-10-09 10:45

封神 wrote:
我想請問的是....
不同的DC電源輸出...
將COM點接在一起....
會有壓差不同而生問題嗎?????...(恕刪)

你反向思考一下

如果 COM 點沒接在一起

那誰是 0V?

搞不好 A 電路的 0V = B 電路的 50V, 那不就全毀了?

各位大大如果對圖示有興趣，請參考『1977 她的眼睛像月亮』http://www.youtube.com/watch?v=YgCiXDLIj6Q

封神

封神
個人積分：8分
文章編號：39005775

8分

樓主

2012-10-09 11:24

yukiko wrote:
你反向思考一下如果 ...(恕刪)

所以...
會有壓差問題???????

我能想到的就是這個............@@!!!!

bigcj

bigcj
個人積分：0分
文章編號：39005853

0分

17樓

2012-10-09 11:27

封神 wrote:
我想請問的是....
不同的DC電源輸出...
將COM點接在一起....
會有壓差不同而生問題嗎?????

這個問題，我的圖已經分析的很清楚。

bigcj wrote:
很明顯，共地之後，另一顆5VDC的直流電源供應器無法承受逆向電流。
原本吃5VDC電源的遮斷器要承受19VDC，會掛掉的。

封神 wrote:
讓設備運轉時的測試能順利完成...
並確認光遮斷器的功能........

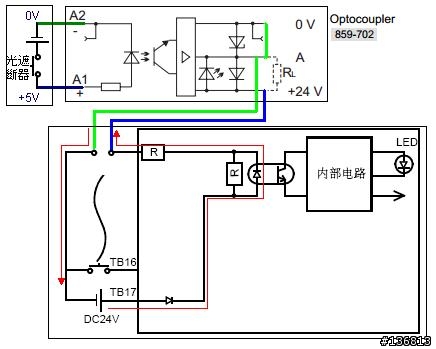

請看以下接法：（光耦合型號有改，以圖上的標示為準"859-702")

yukiko wrote:
如果 COM 點沒接在一起
那誰是 0V?
搞不好 A 電路的 0V = B 電路的 50V, 那不就全毀了?

很好，很多人不知道這個。

yhchao

yhchao
個人積分：126分
文章編號：39005958

126分

18樓

2012-10-09 11:31

幹嘛那麼麻煩~~~

DC24V輸出　推動Relay
Relay的二次側接點輸出　你要用幾Volt都可以
（不要超過AC220V　AC/DC隨你喜歡）

這樣不是很簡單嗎？零件都好買
不用在那邊轉來轉去

OPTO-22也不便宜　用OMRON MY-2N不就好了？

a0215b0726

a0215b0726
個人積分：497分
文章編號：39006013

497分

19樓

2012-10-09 11:33

封神 wrote:
不好意思..可能我的...(恕刪)

你不是用三菱PLC嗎?看有沒有S/S這個點?
如有,那就可以用外接DC POWER SUPPLY,不要用PLC內部DC24V輸出
那這樣兩台PLC都共用DC POWER SUPPLY

封神

封神
個人積分：8分
文章編號：39009360

8分

樓主

2012-10-09 13:56

抱歉!!!!!

我大概畫了我的問題的圖....

以上這張是我原本的接線方式.....
PLC吃的DC24V就是由DC POWER SUPPLY提供....
所以同一個DC POWER SUPPLY的5V訊號PLC認得......
由光遮斷器接收端的光二極體通過的COM HIGH/LOW可以讓PLC的輸入點辨識.....

第二張就是我懷疑的問題了....
因為我新買的PLC是直接吃AC110V....
反而自己可以輸出DC24V....
本來我的想法是直接將PLC出來的DC24V降壓....
有人建議將DC POWER SUPPLY與PLC的DC24V的COM接在一起.....
但是我的疑慮是會不會有壓差問題產生....

麻煩高手解釋一下了@@!!!!!!!!!!!!
