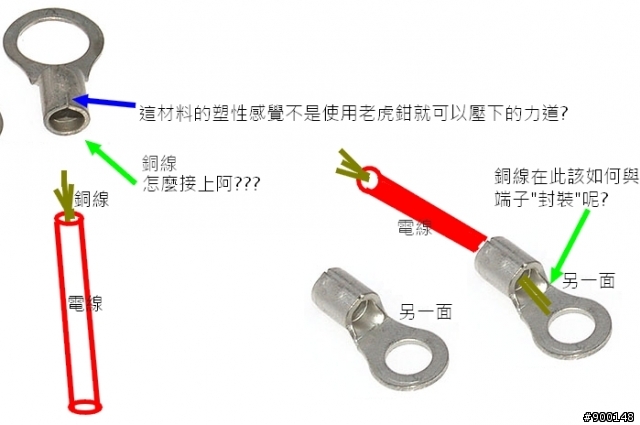

我畫圖好了~
這樣應該比較好看出問題吧...
老~殘~窮 wrote:
類似這個...(恕刪)

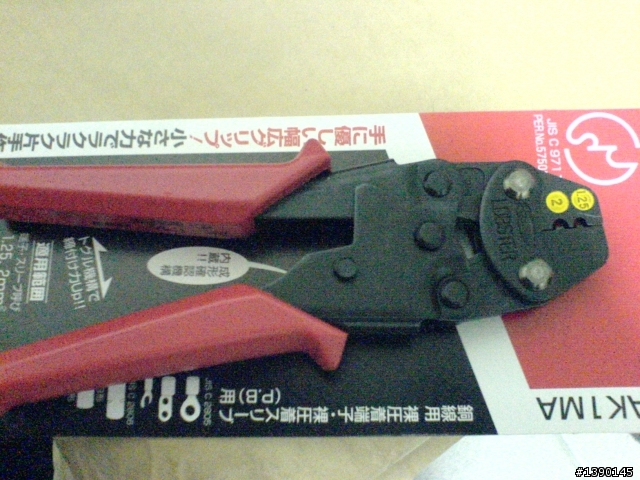

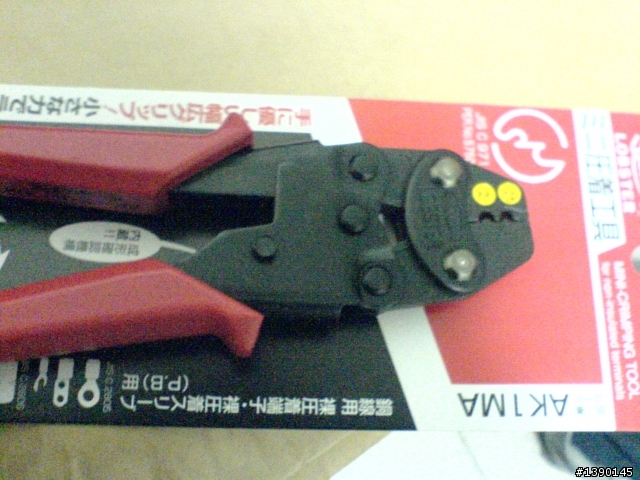

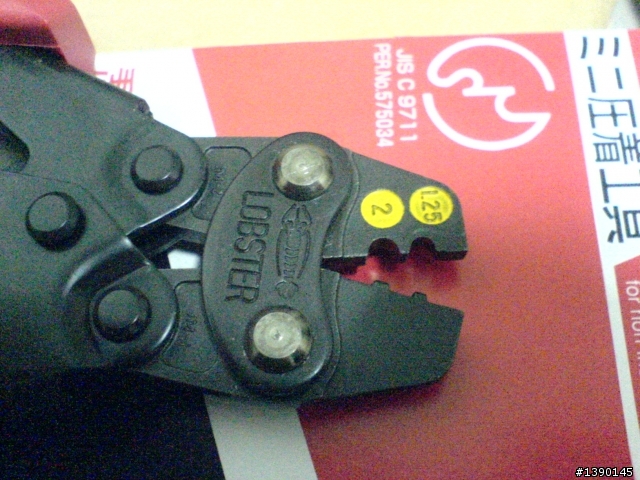

夾Y端或R端應該是用這種吧
kinom wrote:
那請問撥線長度呢?
以及如何銜接阿?
好像沒有角度銅線跟端子接法?
撥線長度大約50mm-80mm視端子壓接處長度
撥線後插入端子,要插到底
盡量不要讓銅線裸露在端子外
但卻又不要壓到電線外皮
on9558 wrote:
+100我也是這樣保...(恕刪)
各位好~
最後聊到焊錫焊接~
這方面是不是也要有技巧?
我是等銲槍熱了，在拿去沾焊錫，焊錫會熔化一坨在銲槍上，
我在將之移動到目標物上，讓焊錫流到上面去~
雖然我之前是看過影片教學，
是要將預熱的銲槍放在目標物上，將焊錫嘟過去~使其焊錫溶化在目標物上~
但是我做不出這樣耶~~
而且這樣目標物(或是板子)不都是很燙嗎?銲槍一直放在上面傳熱，
零件也很容易燒壞吧?
我也有過"假焊"的現象，
尤其是在焊接電線(銅線)的時候，
電池盒上的鐵片的洞，與穿過洞的銅線焊接，
銅線上是牢固的焊接上了一坨焊錫沒錯，
但是一動到，竟然跟鐵片分離了...
請看以下文字示意圖：
電線=>銅線=>鐵片洞=>銅線=>焊錫
結論：會晃
