*&%$#@...2005 請問有人瞭解『悠遊卡』上面的「非接觸IC」的大小位置嗎?...

網拍上的小莊已經開始賣這項技術了....
SharoNick0831 wrote:
網拍上的小莊已經開始賣這項技術了....

那哪叫.賣這項技術,只要有日本的「電子感應錢包模組」零件,
焊接4個點就可搞定了。
這個只要有材料(Y拍有賣500元)就可以搞定的咚咚,不叫技術。

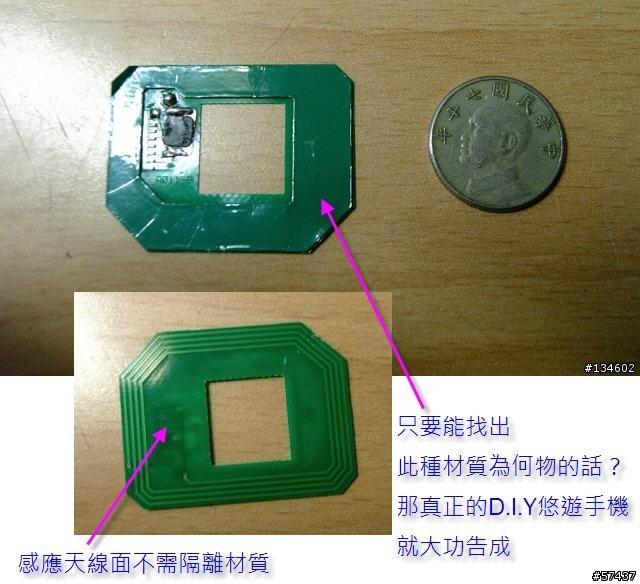

真的技術就是找到可以防止[手機電池的遮蔽效應]的超薄原件+代幣,
然後裝置在大部分手機的電池背蓋裡,都還可以感應成功這才叫做是技術。

不然現在只要不是裝在電池蓋裡,你要做成手機吊飾,或裝在手機前蓋裡,
都嘛可以感應成功,只要你仔細的看完前8頁的資料,絕對沒問題的,
這就不是技術了,只是一項別人分享的知識構想而已。

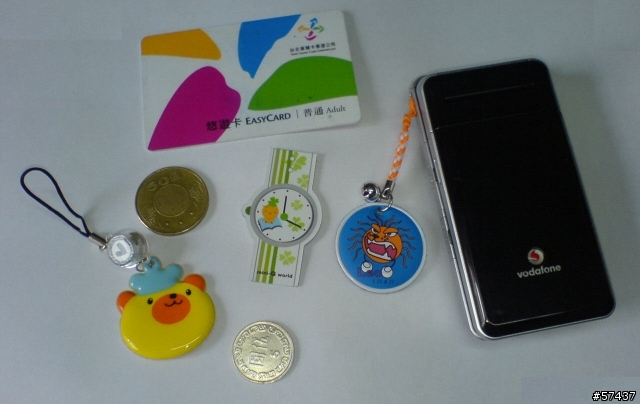

今天晚上去逛街就開始找哪些生活上使用的簡單咚咚可以有如此的功用。
所以就買了雜七雜八的東西來試驗試驗了。
想像的材料有「很薄的銅片」、「很薄的鉛片」、「很薄的鎳片」、「很薄的鋁片」『防電磁波貼片』(這個價格太高的話就失去意義了)
目前能收集到的應該只有「很薄的鎳片」(把5元用鐵鎚鎚扁)、「很薄的鋁片」(10店有買到)「很薄的銅片」、「很薄的鉛片」、就比較麻煩,生活用品很少用這種材質的。
可能到水電行(釣魚店)去切一小塊銅管跟鉛管,然後一樣使用鐵鎚加工來鎚扁看看。
PS:昨天測試使用廚房用的鋁泊膠帶,結果失敗很嚴重的失敗,電池還沒放上去,只放一片薄薄的鋁泊貼紙,不管是悠遊卡或是代幣,馬上就無法感應嚴重的干擾產生。
善用最少的資源完成後的感覺是無價
http://tinyurl.com/2omb3h 帳號停權: 9999日
ta2004 wrote:
今天終於剝離出銅線了...(恕刪)


真的....出一張小張的卡擺在手機電池蓋那裡就完美拉.... @@

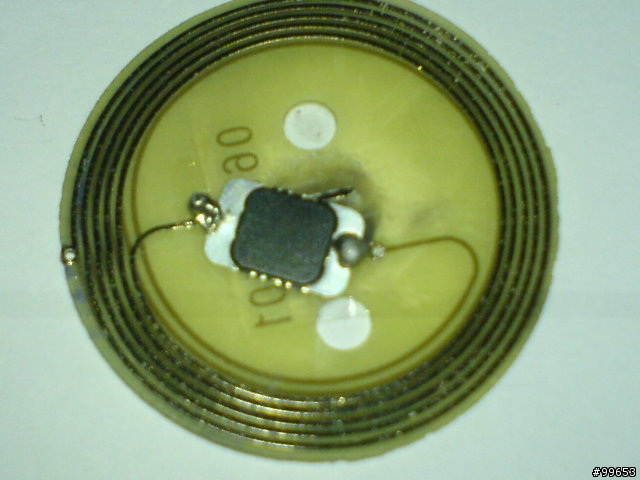

我原本是用,兩根細銅線用膠帶黏住晶片跟線路來做接觸
去捷運站測試之後 沒感應到....

想說算了...直接用焊的



明天再去試試看了
大家幫我祈禱可以用吧.. XD
代幣的面積較小,所以票卡查詢機感應的位置要推到最裡面位置,

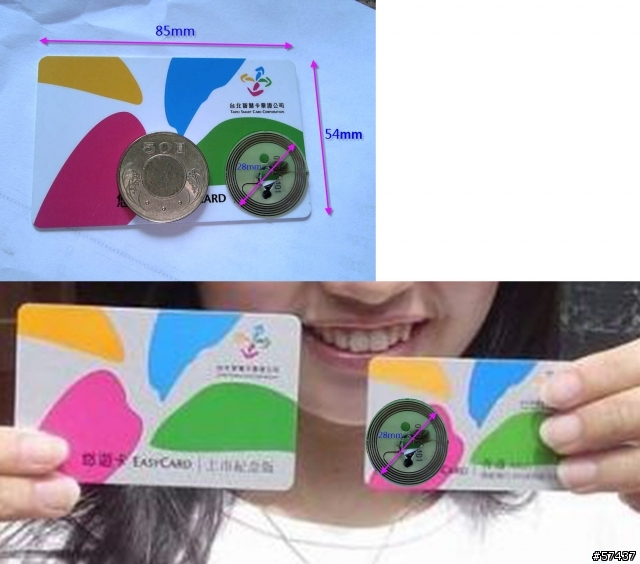

感應成功發表,一張悠遊卡的面積近乎6個代幣的大小。
不智慧公司出的咚咚,呵呵。

用鐵釘釘穿後再用斜口鉗修剪一下,不小心把吊孔剪壞一個,還好還有一個可以吊掛,呵呵

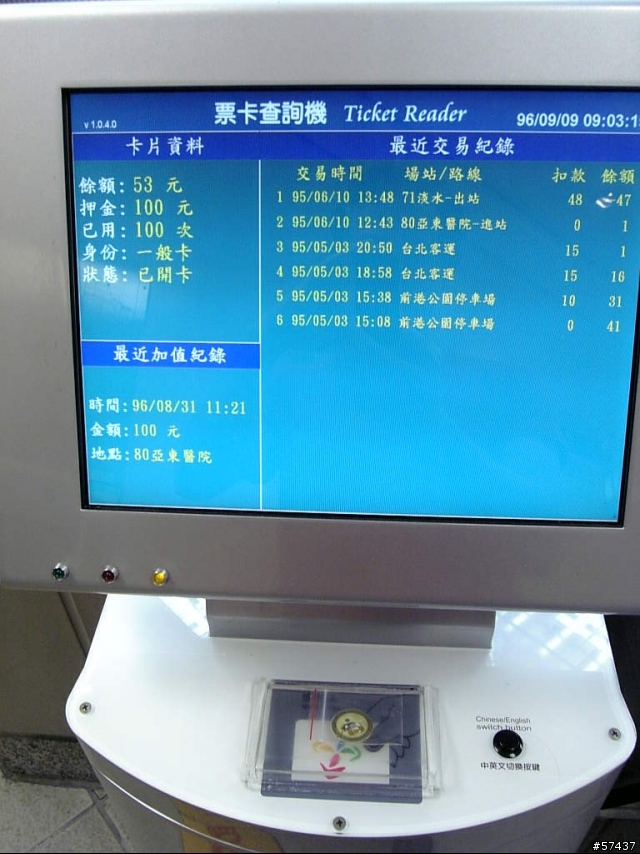

亞東的票卡查詢機的感應力較差,所以斜板上要推到最裡面才會感應成功。
下午經圓山站順便測試,哇圓山的票卡查詢機感應力真強,放哪裡都會感應,又想到亞東已經慢了淡水線7年了,竟然查詢機的感應如此,意外中看見品質越下。



一點都不智慧公司,出的號稱迷你悠遊卡,辦卡費還要200元

所以最簡單最方便的事...也是最困難達到的

就差臨門一腳了...


要麻煩k95507475能不能檢測此物質是否有磁性,為金屬、非金屬、軟或硬。

http://tinyurl.com/2omb3h 帳號停權: 9999日
01可以把這篇升為置頂文了

改天上電視新聞也不一定喔

"有電子專家改裝悠遊卡,造成流行,導致智慧卡公司損失上百萬"

哈哈~
速度就是一切!! McFc 的網路日誌http://www.wretch.cc/blog/a8952
我今天也去查詢機 試過了....

答案是 成功了

但是 我只要把手機電磁放上去,查詢機的螢幕畫面就消失掉了

不知道有沒有什麼東西可以阻擋 電磁波!!....
ta2004 wrote:
代幣的面積較小,所以...(恕刪)


有磁性.應該是金屬.軟的
ta2004 wrote:
PS:昨天測試使用廚房用的鋁泊膠帶,結果失敗很嚴重的失敗,電池還沒放上去,只放一片薄薄的鋁泊貼紙,不管是悠遊卡或是代幣,馬上就無法感應嚴重的干擾產生。


請問您放在哪個部位啊?
電池跟感應晶片的中間嗎?
前一陣子有個新聞"兩張悠遊卡放在一起同時被扣錢",那時有人說放張鋁箔紙在兩張悠遊卡之間就可以解決.
所以我覺得鋁箔應該也可以擋住電池的干擾吧?
我覺得順序應該是
感應機-->手機背蓋-改造的晶片-鋁箔紙-電池-手機本體
這樣放應該...有用....吧?!
目前遮蔽材料(吸波或是遮蔽)測試還沒成功,
所以也不要讓縮小面積後的優點浪費了。

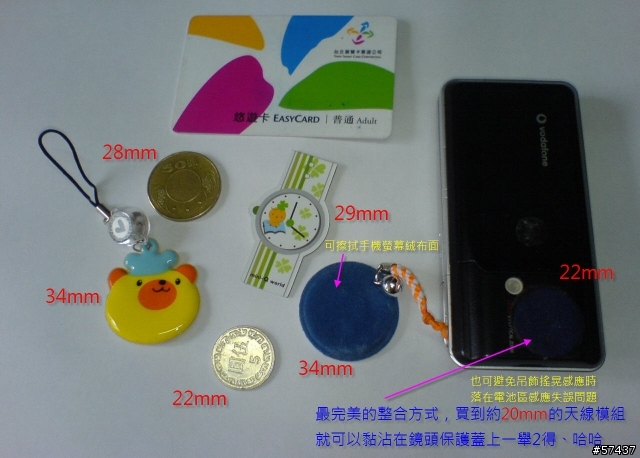

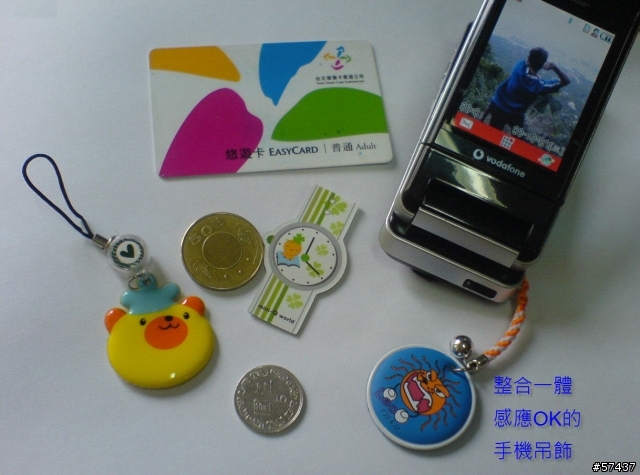

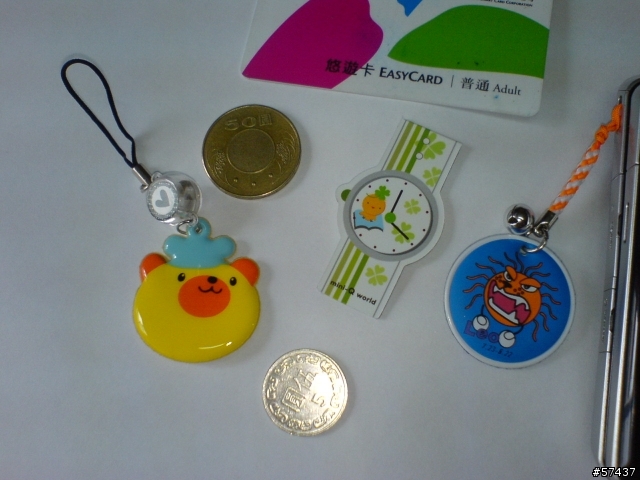

尋覓2天的材料先來製作搭調的手機吊飾,完成D.I.Y 悠遊手機的實作、呵呵
給大家參考參考...

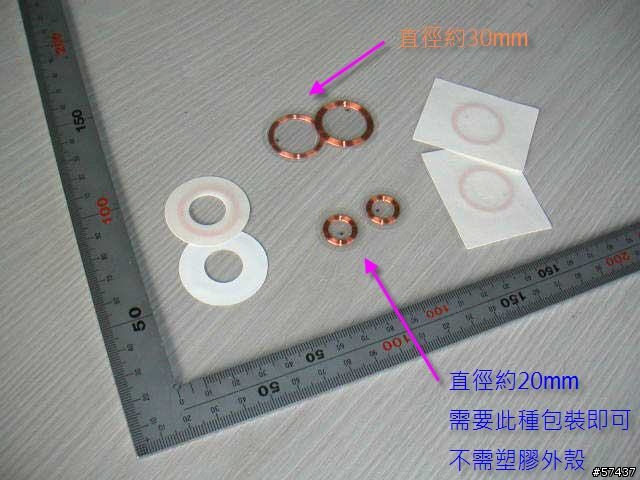

在Y拍有找到台中的感應卡工廠直營...20mm的感應線圈似乎有著落了
市場主流最小30mm 1pcs 45元而已,尺寸特殊數量太少賣家沒回應、
不過又找到一家桃園工廠直營的好像又有希望、還是有問題...
最少量要30pcs、唉再慢慢找吧!


找到悠遊卡面積大小與感應距離的資料參考,
運務部票務中心副主任胡正倫:「感應的方面,悠遊卡必須在10公分以內感應,IC代幣單程票的距離比較短,大概要在5公分內作感應。」

所以類推20mm的感應線圈應該也有3公分的感應距離,反正手機就往感應機靠近就對了,也沒什差才對、呵呵
http://tinyurl.com/2omb3h 帳號停權: 9999日
