動動腦--三視圖轉立體圖的圖形 (第11頁)

linus6616

linus6616
個人積分：5分
文章編號：11534100

5分

101樓

2009-04-21 12:31

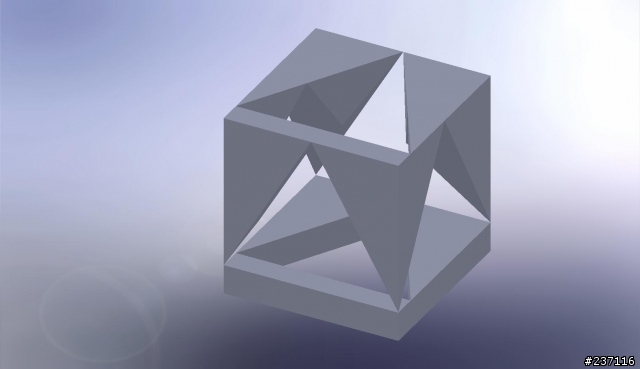

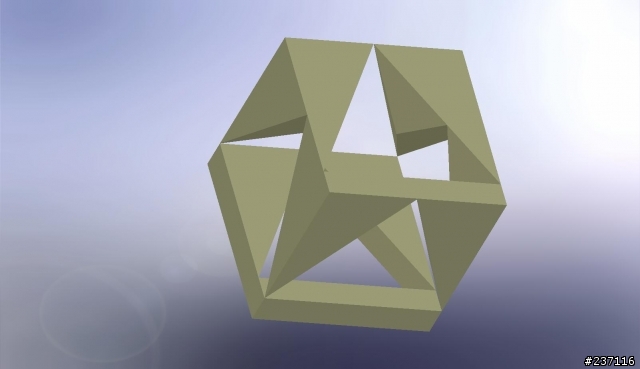

我用SOLIDWORKS畫出來應該是這樣，會3D繪圖的應該就可以解

kanzie

kanzie
個人積分：6分
文章編號：11535283

6分

102樓

2009-04-21 13:26

linus6616 wrote:
我用SOLIDWOR...(恕刪)

大大您好像也忘了把虛線考慮進去了......

Mr Jing

Mr Jing
個人積分：0分
文章編號：11542350

0分

103樓

2009-04-21 20:02

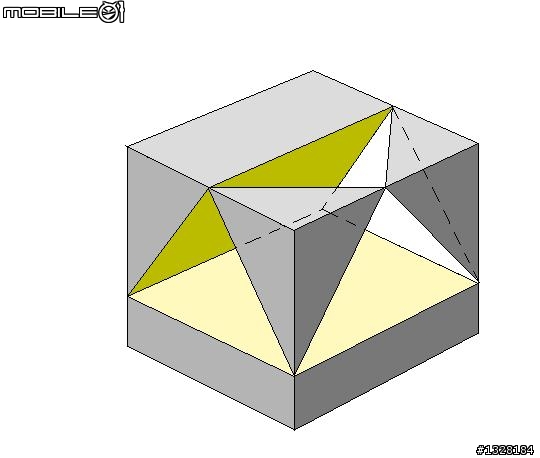

這是小弟解出來的三視圖都符合那樣形狀，不知道對不隊

第2次

殘翼

殘翼
個人積分：75分
文章編號：11542502

75分

104樓

2009-04-21 20:13

Mr Jing wrote:
這是小弟解出來的三...(恕刪)

你真的確定...三視圖都對??

其實這篇可以沉了

吾為台中人不食台中米

flanker0510

flanker0510
個人積分：61分
文章編號：11542515

61分

105樓

2009-04-21 20:14

三視圖中的三角形都是正三角形嗎? 如果是這圖無解吧? 也不存在

如果不是那四邊是等長嗎? 這樣給的條件就不夠了? 若不考慮虛線那不就是自由發揮了?

努力是像雪一樣一點一點慢慢累積起來的...?

HED

HED
個人積分：8分
文章編號：11542758

8分

106樓

2009-04-21 20:29

題目出錯吧...
怎麼解都不可能耶，還是有讓人跌破眼鏡的答案?

anoc

anoc
個人積分：12分
文章編號：11542780

12分

107樓

2009-04-21 20:30

該不會是一個正立方體
然後在面上輕輕的用刀片劃了三角形
因為深度的關係，所以在其他視圖也表現不出來

只是這個題目真的有問題
除了說是圖學訓練學生之外
在3D上是不合理的

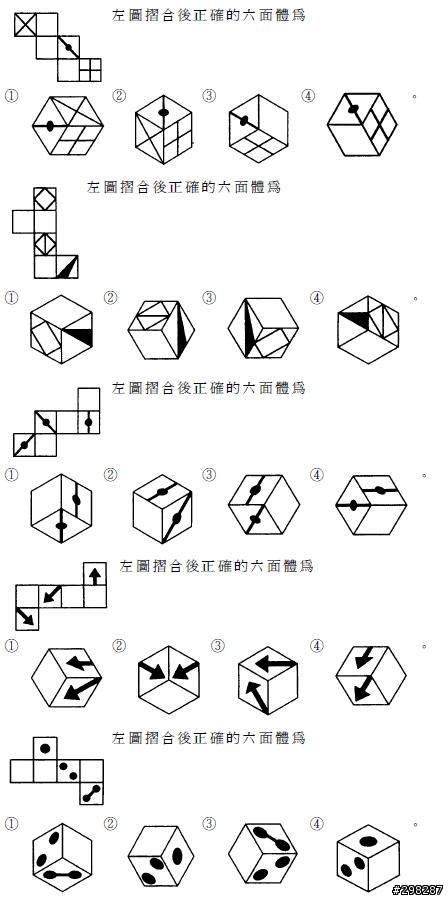

讓我想在到考乙丙級時的六面展開圖
哪幾個會重合

飛力

飛力
個人積分：187分
文章編號：11543301

187分

108樓

2009-04-21 21:00

是片狀結構...

線粗即厚度
沒有虛線問題...

sqatw

sqatw
個人積分：0分
文章編號：11546639

0分

109樓

2009-04-21 23:33

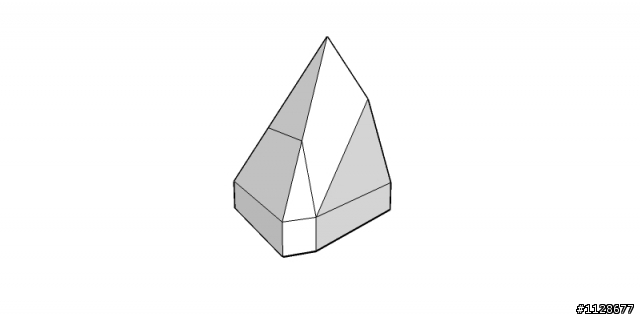

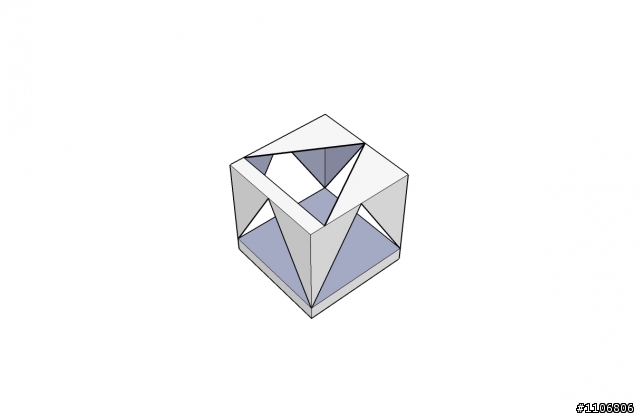

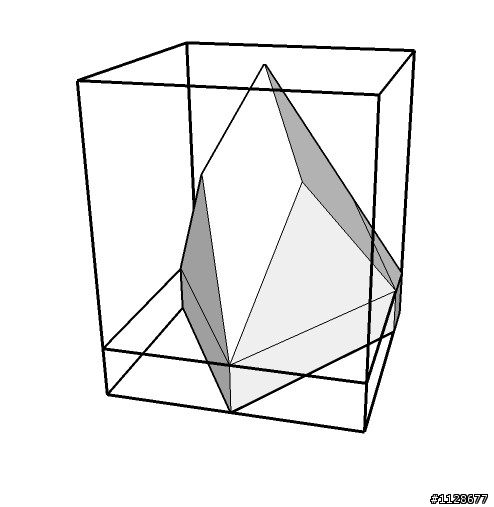

終於想出來了, 各位大大看看對不對 ?
(不過上視圖還是怪怪的, 我們都被騙了嗎)

rickyang680704

rickyang680704
個人積分：0分
文章編號：11548307

0分

110樓

2009-04-22 0:46

這個問題應該畫不出來吧~~

除非可以加上虛線

那樣的話有可能~

不過正常的三視圖~不會出那麼鳥的造型....

不然就是其中一個視圖有錯....

任何一個換掉都可以...至少旋轉一下....

就是不大可能以現行的三視圖畫出來

太矛盾的一組圖了.....

不知道有沒有神人可以解答一下

小弟看來功力不足.....
