東方仗助 wrote:
只見樓主在電腦前面竊...(恕刪)
君不見樓主已澄清...他亦不知答案嗎?
fuchichen wrote:
對不起!必須向您更正...(恕刪)
真是抱歉！小弟不才！我把兩個搞混了！
特地上網查了一下，大大您說的才是正確的！
離開學校時間太久遠了，很多東西都還給老師了！
=============以下是查到的結果===================

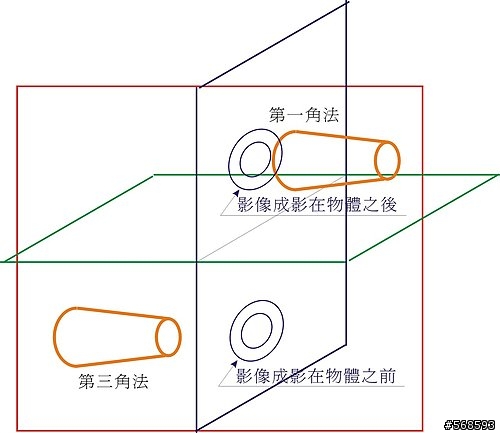

將投影物體放在第一象限時，從右邊看（右側視圖）會先看到物體然後才會看到後面的投影面，當從上面看時（上視圖）也是如此。而將投影物體放在第三象限時，從右邊看（右側視圖）會先看到投影面然後才會看到後面的物體，（上視圖亦同）。由此可知第一角法是成影在後，而第三角法是成影在前。
但，最重要的正視圖呢？正視圖的投影面就垂直貼在上述兩面投影面的前緣，所以不論第一角法或是第三角法，正視圖的投影面都是相同的，都是成影在前。
