急急急~~有沒有電子學達人啊...

蔣天昊
個人積分：7分
文章編號：6284281

7分

樓主

2008-05-24 17:26

有幾個電子學的題目想要請教電子學達人
是不是可以請幫個忙阿~~~
第一題
一50Hz/100V電源經一10:1之降壓變壓器後，再經二極體半波整流後(未加濾波電路)
其輸出平均值電壓Vdc，有效值電壓Vrms及最大值Vm電壓分別為多少？
(已知負載RL=90Ω，二極體為理想二極體)

第二題
同上題，若考慮二極體的導通電壓0.6V，重算上值，則為？

第三題
同上題，若二極體的導通電阻為10Ω，重算上值，則為？

第四題
一60Hz電源全波濾電路之輸出,已知其峰值電壓為10√2,濾波電容為100μF,負載電壓為5KΩ,則其輸
出平均值電壓,漣波有效值電壓及漣波百分率分別約為多少?

第五題
急急急~~有沒有電子學達人啊...

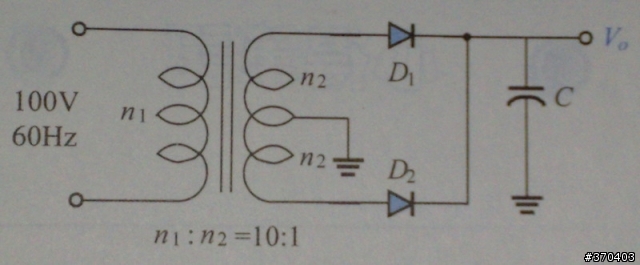

如上圖
一全波整流電路，當輸入電壓有效值為100V時，二極體的峰值逆向電壓(PIV)應為？電容輸出之電壓Vo為？

p.s 在此強調，小弟我離開書本已多年，且書本也早就不知流落何處，且此些問題是因為與朋友閒聊時問起，故
一時興起，想要幫忙解決罷了~~~

2008-05-24 17:26 發佈

文章關鍵字急急急電子學達人

諾貝爾獎

諾貝爾獎
個人積分：0分
文章編號：6284704

0分

2樓

2008-05-24 18:18

這個答案在大學基本電學課本

tw660829

tw660829
個人積分：2分
文章編號：6286192

2分

3樓

2008-05-24 21:05

蔣天昊 wrote:
有幾個電子學的題目想...(恕刪)

這應該不是電子學吧! 如果我沒記錯, 這是屬於電路學的範圍.

你可以先把波型畫出來. 再去求答案會比較清楚. 不難啦! 我畢業也10幾年了, 這應該算基本題型.

變壓器, 二極體, RC這些特性都很簡單啊!

作業都po上網要別人幫你解答, 有一天你一定會後悔的.

P.S. 讓我想起之前有學生在Yahoo知識徵求程式解答, 結果被教授發現. 呵呵!

qqqme8250

qqqme8250
個人積分：479分
文章編號：6286217

479分

4樓

2008-05-24 21:07

解出來有20點嗎

把題目打上網,也真不簡單

給您拍拍手

Jim8051

Jim8051
個人積分：77分
文章編號：6286574

77分

5樓

2008-05-24 21:39

要解這些題...先搞定幾個基本公式吧！！

Ｖｒｍｓ　＝　均方根值

Ｖｐ　　　＝　最大值（也就是Ｖｍ）

Ｐｉ　　　＝　3.14159

Ｖｒｍｓ　＝　Ｖｐ／√2　

平均值　　＝　Ｖｐ／Ｐｉ（半波整流）

==========================================================
第一題

先求出Vrms = 100V/10(10:1的降壓) = 10V

從 Vrms=Vp/√2 的公式中，可以得到 Vp=Vrms*√2

所以 Vp = 10V*√2≒14.14V

故平均值 = 14.14 / 3.14159 = 4.5V
==========================================================
第二題 (插入二極體的導通電壓0.6V)

Vp = 14.14V-0.6V = 13.54V

Vrms = 13.54V / √2 = 9.57V

平均值 = 13.54 / 3.14159 = 4.3V
==========================================================
第三題

R = 10Ω

RL= 90Ω

Vp = 13.54V*RL/(R+RL) = 12.186V

Vrms = 12.186V/√2 = 8.615V

平均值 = 12.186V/3.14159 = 3.878V
===========================================================
抱歉!!第四,第五題好像有牽扯到微積分的問題,

我只有高職畢業,而且是20幾年前念的基本電學,

所以我幫不了你...

以上...我也沒把握是正解,年代太久遠了....

湖濱一號

湖濱一號
個人積分：184分
文章編號：6286615

184分

6樓

2008-05-24 21:44

這是電子學沒錯!

印象中:.....錯我不管..

先 V2=(N2/N1) * V1
V2=(1/10) * 100
V2=10

1)其輸出平均值電壓Vdc，有效值電壓Vrms及最大值Vm電壓分別為多少？
Vdc = Vm / 拍
= 10 / 拍
= 3.1831(V)

Vdc(整流後電壓平均值)= 0.318Vm(交流電壓最大值)

Vm= 1.01222
Vrms=0.385 * Vm
= 0.3897

2)若考慮二極體的導通電壓0.6V，重算上值，則為？
V2-0.6V(二極體壓降)
V2 = 9.4 V
-----------------

糟糕..怎麼跟樓上的大大不一樣..(555...看來我要加強了)
