筆電用的16V變壓器怎麼降到12V呢?

abcd1741852963

abcd1741852963
個人積分：2分
文章編號：61709529

2分

樓主

2016-09-19 20:29

小弟現在手上有一顆骨灰級的IBM筆電用變壓器

筆電用的16V變壓器怎麼降到12V呢?

其電壓為16V 電流3.36A
小弟想要把她接上一個12V的擴大器...
能用電阻調電壓嗎?
怕電阻會燒掉...
有其他的解決方案嗎?

2016-09-19 20:29 發佈

文章關鍵字筆電 16V 變壓器 16 12

wkh2006

wkh2006
個人積分：3872分
文章編號：61709910

3872分

2樓

2016-09-19 21:05

abcd1741852963 wrote:
小弟現在手上有一顆...(恕刪)

商店街找keyword:
DC-DC升壓模組
輸入電壓3.0V~35V 輸出電壓可調3.5V~35V

不曉得你覺得合不合算

bernie_w39

bernie_w39
個人積分：13797分
文章編號：61710059

13797分

3樓

2016-09-19 21:18

abcd1741852963 wrote:
小弟現在手上有一顆骨...(恕刪)

這種膠合的外殼都要破壞才能打開。

裏面有測量輸出電壓的回授電阻，改一下阻值就可以了。

如果抱著玩壞沒關係的心態，就把它拆了

再不然裝一個線性降壓電路在後面也可以，如果你熟悉購買電子零件與焊接，我可以畫張圖給你

abcd1741852963

abcd1741852963
個人積分：2分
文章編號：61710191

2分

樓主

2016-09-19 21:28

回大大:

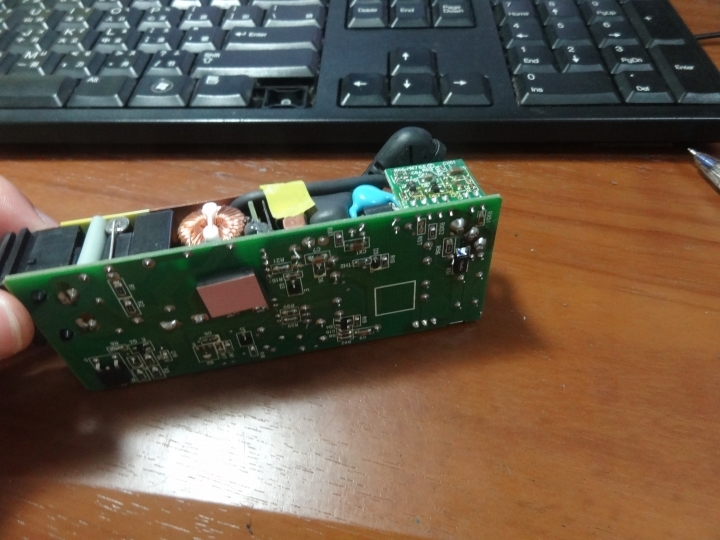

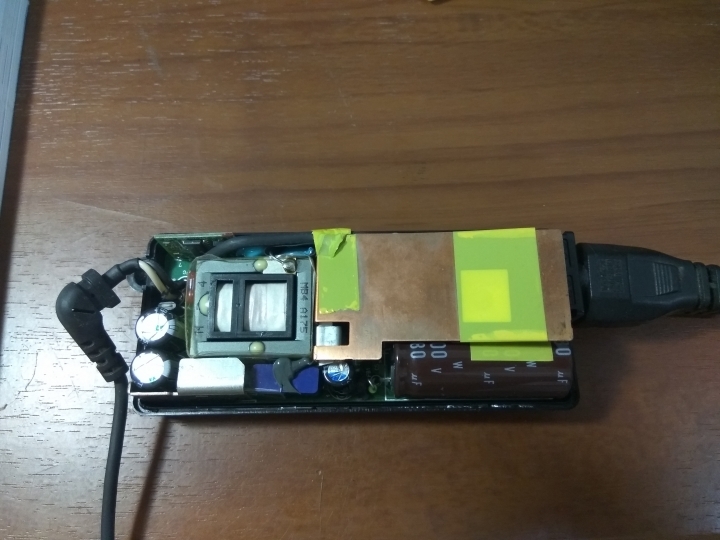

已經拆了

嗯~我是電子科高一的學生
剛入門，請大大見諒

bernie_w39

bernie_w39
個人積分：13797分
文章編號：61710401

13797分

5樓

2016-09-19 21:46

abcd1741852963 wrote:
回大大:
已經拆了
...(恕刪)

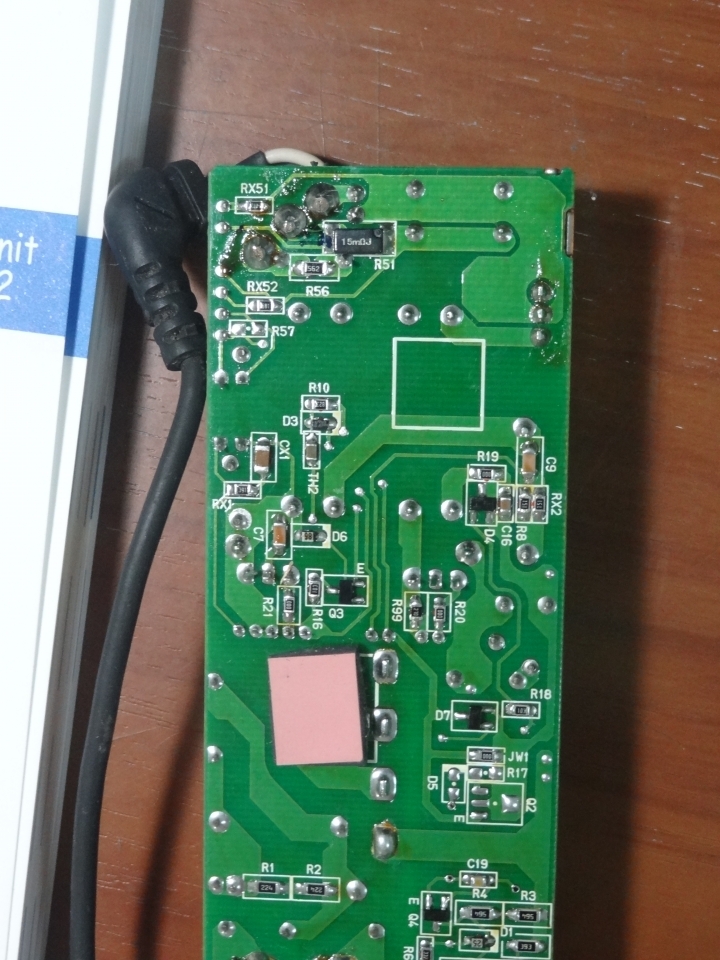

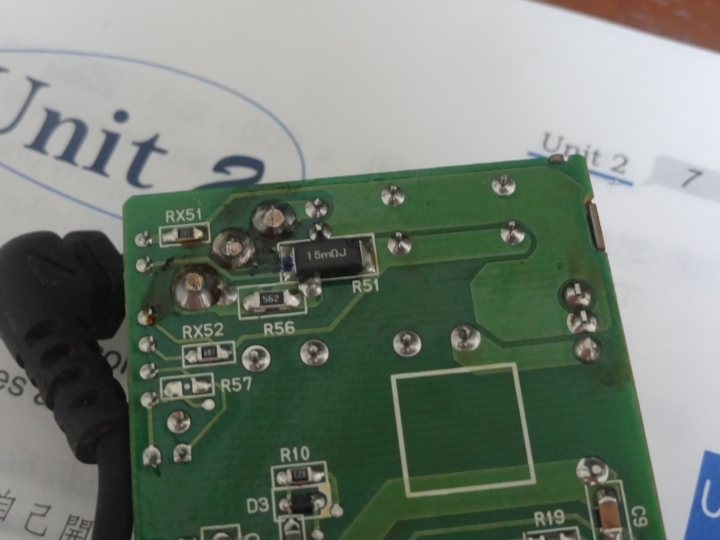

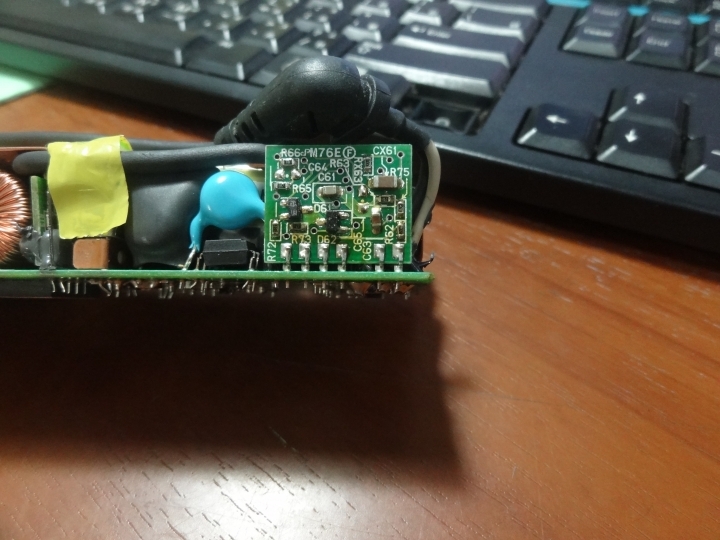

把板子拿出來看，看背面...

從這顆變壓器來看，電路板可以分兩個部份，這兩部份是獨立的

紅線左邊是輸出部份，分壓電阻應該在這兒，理論上會有一顆 431 作參考電壓

兩部份的電路會有一顆光電耦合器，型號可能是 817

找到這些關鍵零件，就可以判斷分壓電阻了

或者拍幾張特寫的照片，我可以幫你看看
